При строительстве в условиях плотной городской застройки, возведении глубоких котлованов или гидротехнических сооружений перед инженерами встаёт задача не просто оградить пятно застройки, но и выдержать колоссальное боковое давление грунта, а зачастую — и полностью перекрыть движение грунтовых вод. Традиционный шпунт Ларсена (металлический) или железобетонные панели могут не справиться с экстремальными нагрузками или условиями. В таких случаях на первый план выходит трубошпунт — технологичное и сверхнадёжное решение. В этой статье мы подробно разберём, что такое трубчатый шпунт, где он применяется и как происходит его забивка.
Что такое трубошпунт и чем он отличается от обычного шпунта?
Трубошпунт (или трубчатый шпунт) — это стальная толстостенная труба большого диаметра (обычно от 300 до 1420 мм), которая погружается в грунт вертикально или под наклоном для создания жёсткого ограждения или несущей опоры. В отличие от профильного шпунта (типа Ларсен), трубошпунт обладает значительно большей изгибной жёсткостью и несущей способностью благодаря своей форме замкнутого сечения.
Основные отличия трубошпунта от классических шпунтовых конструкций:
- Максимальная жёсткость. Круглое сечение трубы оптимально распределяет нагрузки, позволяя выдерживать огромное боковое давление грунта (в том числе при глубине котлована более 15–20 метров).
- Высокая несущая способность. Трубошпунт одновременно работает как ограждение и как свая, воспринимая вертикальные нагрузки от вышележащих конструкций.
- Сплошное водонепроницаемое ограждение. За счёт плотного примыкания труб друг к другу (или с использованием дополнительных замков) создаётся практически абсолютный гидробарьер.
- Устойчивость к коррозии. Толщина стенки трубы (обычно 10–20 мм и более) обеспечивает длительный срок службы без потери несущей способности даже в агрессивных грунтовых водах.
- Возможность работы в стеснённых условиях. Трубошпунт можно устанавливать практически вплотную к существующим зданиям, что критично при строительстве в историческом центре.
Где применяется забивка трубошпунта?
Благодаря своим уникальным свойствам трубошпунт используется в самых ответственных и сложных проектах:
- Ограждение глубоких котлованов — при строительстве многоуровневых подземных паркингов, станций метро, подземных торговых центров и логистических комплексов.
- Укрепление береговых линий и набережных — создание причальных стенок, пирсов, защитных сооружений от размыва берегов рек и водохранилищ.
- Противооползневые сооружения — стабилизация склонов и предотвращение подвижек больших масс грунта.

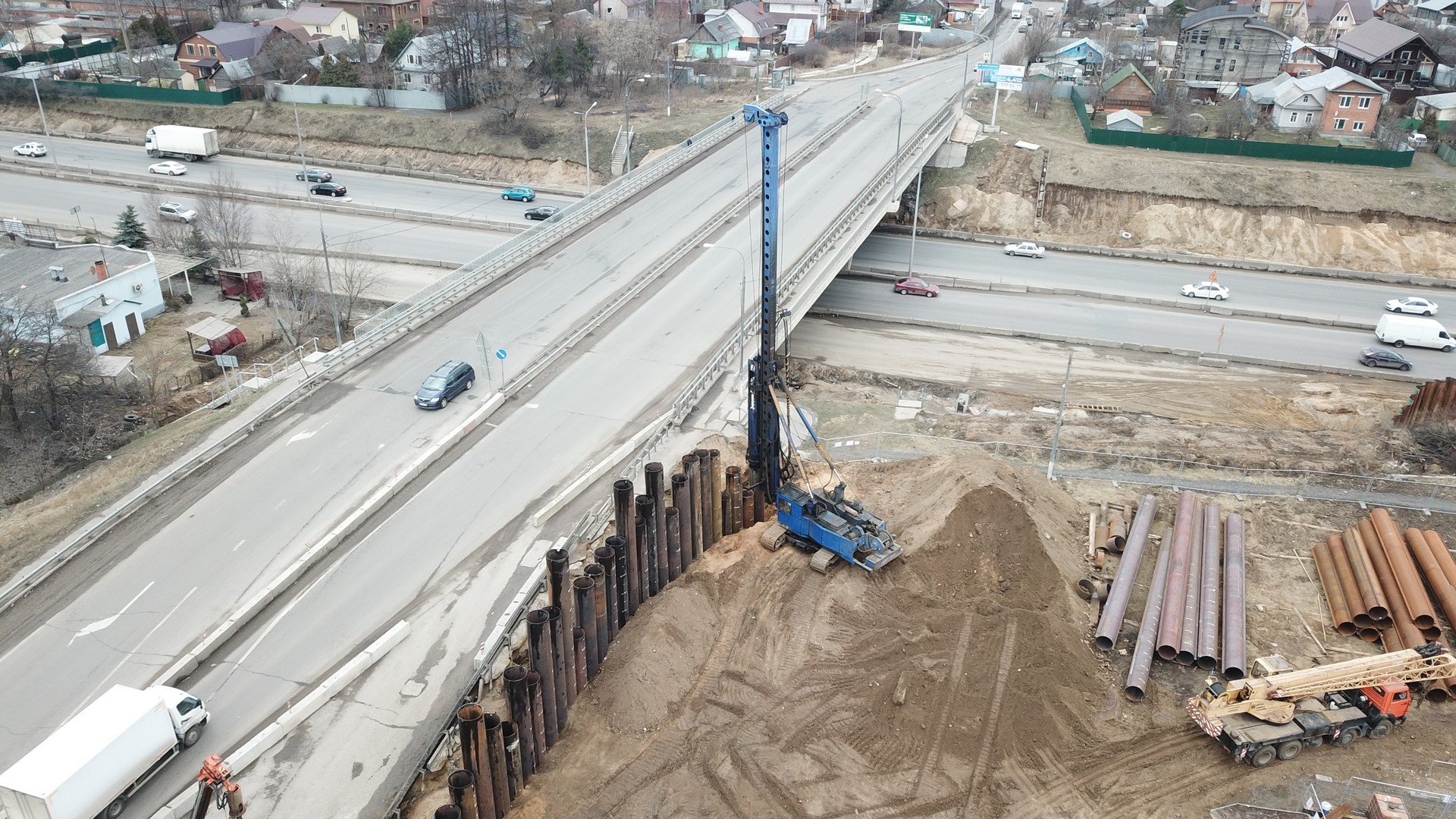

- Строительство мостов и тоннелей — устройство временных и постоянных ограждений, а также опорных конструкций.
- Защита действующей застройки — при прокладке глубоких коммуникаций, котлованов вблизи исторических зданий, линий метро и подземных переходов.
Технологии забивки трубошпунта
Погружение трубчатого шпунта — сложный процесс, требующий мощного специализированного оборудования. Выбор метода зависит от типа грунта, глубины погружения, допустимого уровня шума и вибрации, а также близости расположенных зданий. Компания «Точка опоры» применяет все современные методы:
1. Ударный метод (гидромолоты и дизель-молоты)
Классический способ для плотных и твёрдых грунтов (глины, суглинки, плотные пески, гравийно-галечные отложения). Гидравлический или дизельный молот навешивается на экскаватор-копёр или гусеничную буровую установку. Серия мощных ударов постепенно заглубляет трубу до проектной отметки. Ударный метод обеспечивает высокую производительность и позволяет работать в любых погодных условиях.
2. Вибрационный метод (вибропогружатели)
Оптимален для водонасыщенных и рыхлых грунтов (пески, супеси, текучие глины). Вибропогружатель высокочастотными колебаниями «разжижает» грунт в зоне контакта, и труба погружается под собственным весом. Метод значительно быстрее ударного, создаёт меньше шума, но вибрация может быть критична для ветхих зданий. Вибропогружение часто используется для временных ограждений.
3. Статическое вдавливание (прессование)
Самый щадящий метод, не создающий ни шума, ни вибрации. Специальная копровая установка с мощными гидравлическими домкратами вдавливает трубу в грунт с контролируемым усилием (до 500 тонн и более). Идеальное решение для работ в историческом центре, вблизи больниц, музеев и жилых домов. Основной недостаток — более низкая скорость погружения по сравнению с ударным или вибрационным методами.
4. Комбинированные методы (лидерное бурение + забивка/вдавливание)
При встрече с особо плотными прослойками, валунами или на большой глубине применяется предварительное бурение лидерной скважины. Диаметр скважины несколько меньше диаметра трубы, что позволяет направить трубошпунт точно по вертикали и значительно облегчить его последующее погружение.
Особенности забивки: на что обратить внимание
Работа с трубошпунтом имеет ряд специфических требований, которые необходимо соблюдать для достижения проектных характеристик:
- Точность позиционирования. Отклонение вертикальной оси трубы не должно превышать 0,5–1% от глубины забивки. Иначе соседние трубы не смогут плотно примыкать друг к другу, и герметичность ограждения будет нарушена.
- Защита верхнего торца трубы. При ударной забивке используются наголовники из мягкой стали или специальные защитные колпаки, предотвращающие смятие кромки трубы.
- Контроль «отказа». При фиксированной энергии удара регистрируется глубина погружения трубы на последние 10–20 ударов. Это позволяет определить, достиг ли трубошпунт плотного несущего слоя и не повреждён ли он.
- Обеспечение сплошности стены. Для создания водонепроницаемого ограждения трубы устанавливаются с минимальным зазором (иногда зазор заполняется цементно-бентонитовым раствором) или соединяются специальными замковыми элементами.
Трубошпунт или шпунт Ларсена: что выбрать?
Часто у заказчиков возникает вопрос: какой тип шпунтового ограждения предпочтительнее? Ответ зависит от конкретных условий объекта:
- Шпунт Ларсена — легче, дешевле в производстве, проще в монтаже. Подходит для глубины котлована до 6–8 метров в относительно простых геологических условиях.
- Трубошпунт — значительно жёстче, может воспринимать вертикальные нагрузки, позволяет ограждать котлованы глубиной 15–20 метров и более. Необходим при высоком уровне грунтовых вод и в стеснённых условиях.
Таким образом, трубошпунт — это выбор для сложных, ответственных и глубоких проектов, где безопасность и надёжность стоят на первом месте.
Почему стоит доверить забивку трубошпунта компании «Точка опоры» (Москва)?
Забивка трубчатого шпунта — технически сложная задача, требующая мощной техники, точных инженерных расчётов и многолетнего опыта. Компания «Точка опоры» обладает всеми необходимыми ресурсами для выполнения таких работ под ключ:
- Собственный парк копровых установок, гидромолотов, вибропогружателей и вдавливающих машин с усилием до 600 тонн.
- Возможность погружения труб диаметром до 1420 мм и длиной до 24 метров.
- Инженеры-геотехники с опытом реализации сложных проектов в Москве и области.
- Выполнение полного цикла: геологические изыскания, проектирование, лидерное бурение (при необходимости), забивка, контроль качества, извлечение шпунта после завершения работ.
- Строгое соблюдение строительных норм, требований безопасности и экологических стандартов.
Не рискуйте надёжностью вашего строительства. Выберите проверенную технологию и профессионального подрядчика. Обратитесь в «Точку опоры» — мы обеспечим устойчивость вашего объекта даже в самых сложных грунтовых условиях. Оставьте заявку на сайте или свяжитесь с нашими инженерами для консультации и расчёта вашего проекта.
