Самодельная печь буржуйка с водяным контуром для отопления гаража: схема, фото и описание самоделки.
.

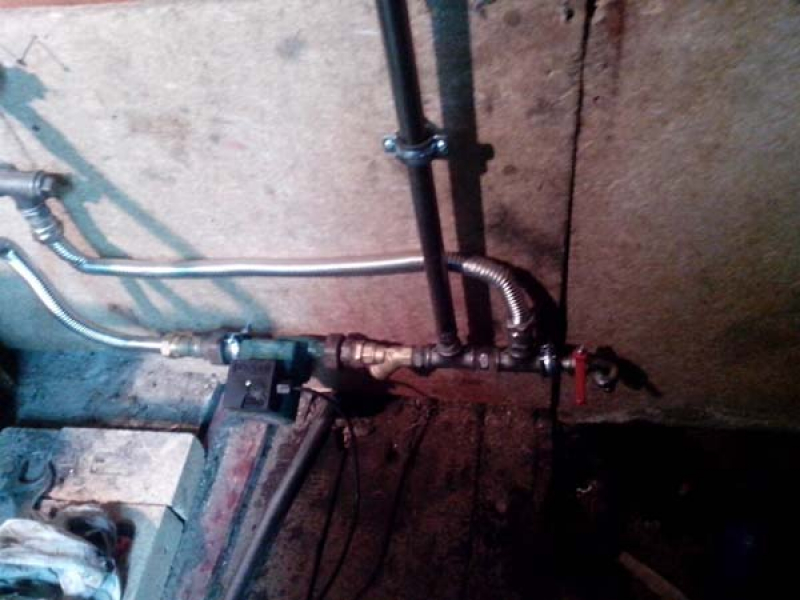

Для отопления гаража сделали ординарную печь буржуйку с котлом и контуром. Циркуляционный насос стоит на обратке и гоняет теплоноситель по контуру обеспечивая прогрев батарей. Чтобы систему не прихватило когда она не работает, за место воды залит антифриз.

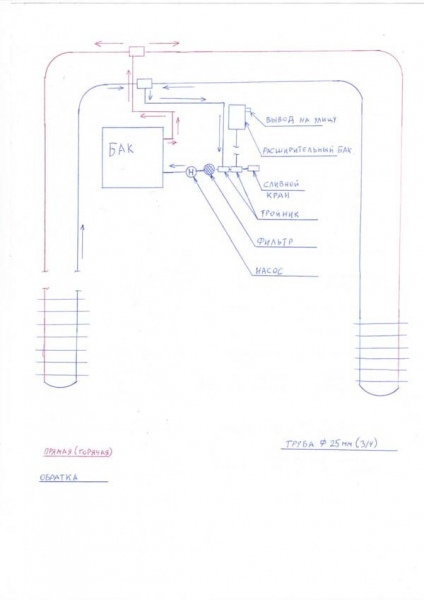

На рисунке показана схема водяного контура печи.

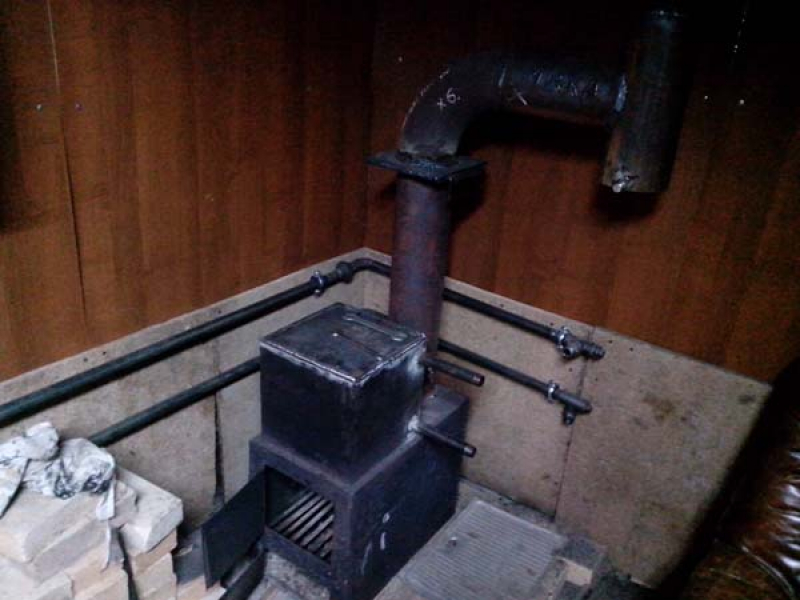

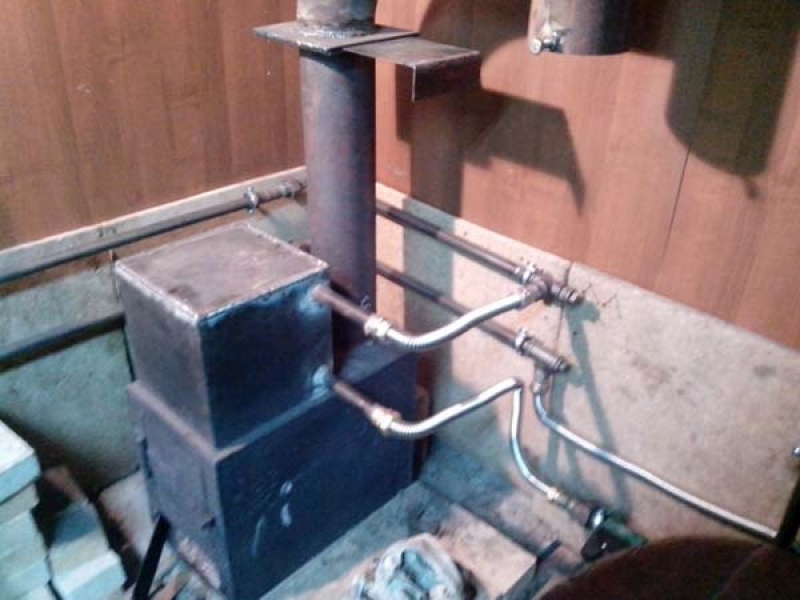

Печь буржуйка сварена из металла шириной 4 мм, бак вварен прямо в топку, без прослойки, огонь из топки греет бак напрямую.
На фото показана стальная батарея, на данный момент её заменили на две алюминиевых на 6 и 10 секций, для разводки использована стандартная труба 3/4.

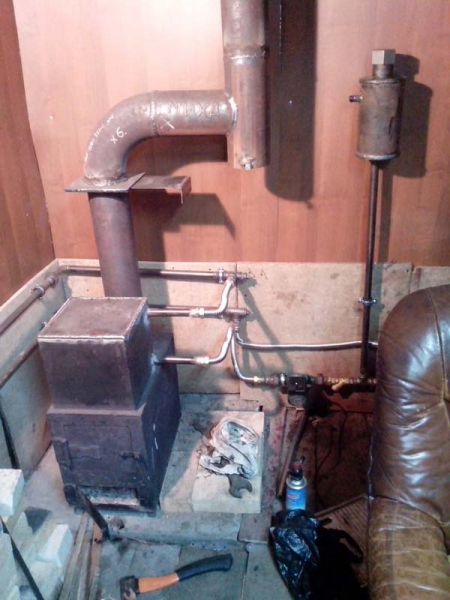

На дымоходе установлена задвижка для регулировки тяги.
Система работает довольно хорошо, зимой при уличной температуре — 15 С, нагревает гараж до комнатной температуры за 1,5-2 часа.
Создатель самоделки: Михаил Куимов.
