Невзирая на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без классической связи порой крайне сложно или вообще невозможно обойтись.
Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно совладать собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.
В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом посодействуют предложенная нами полезная информация, а также фото и видеоматериалы.
Конструктивные особенности телефонной розетки
Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства существенно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.
Для обеспечения бесперебойного функционирования прибора нужны два условия:
- Наличие действующей линии связи от АТС.
- Возможность электрического подключения стационарного аппарата к этой спец линии.
Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные видоизменения в конструкциях и методах подключения.
Старые и новые варианты телефонной коммутации представлены в фото-подборке:
Фото из Телефонная розетка требуется для сотворения прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток По сей день в домах старенькой застройки, бюджетных организациях, которым более 15-20 лет, встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4 На данный момент слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ Для облегчения процедуры спец монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты Серии розеток с разъемом RJ (9; 11; 14; 25) имеют родственную конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45 Для подключения 2-ух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старенькой вилки и штекера RJ В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части Цель установки розетки для подключения телефона к линииВстраиваемый блок силовых точек с телефонной розеткойУстаревший тип телефонного соединения РТШК-4Телефонный разъем с соответствием эталону RJ-11Изображение схемы подключения на корпусе розеткиПластиковый штекер к телефонной розетке типа RJГибридный вариант конструкции телефонной розеткиРасположение гнезд комбинированной розетки
Невзирая на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:
Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение разрешает защитить прибор от случайных замыканий.
В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения 1-го аппарата, вторые – позволяют коммутировать сразу несколько устройств.
Подключение телефонного аппарата для создания стационарного соединения выполняется через розетку, идущей в комплекте с вилкой
Старые и современные стандарты устройств
По мере совершенствования оборудования методы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к спец линии связи осуществлялось и вовсе без применения розеток.
Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли хоть какими другими доступными способами.
В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки эталона РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».
Корпусы таких устройств обустроены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку
Конструкция РТШК-4 включает ключ и две пары контактов. 1-ая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.
На смену морально устаревшим моделям эталона РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует интернациональному стандарту МЭК 60884-1 и 60669-1.
Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до 4 пар рабочих контактов
Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют буквально через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются знаками RJ-11.
Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели эталона RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.
В центральной части пластикового модуля, называемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС
Для подключения 2-ух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.
Чтобы подключить сходу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: 1-ая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше используют для создания мини-АТС при обустройстве офисных помещений.

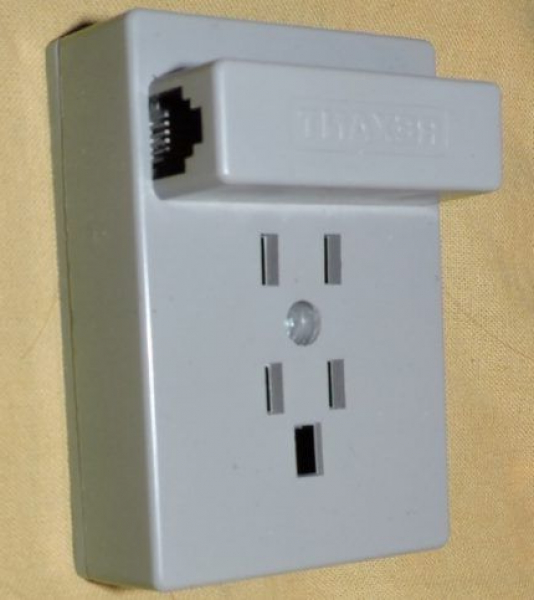

Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда нужно с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон
Установка переходника позволяет соединять вилки как стареньких, так и новых стандартов с линиями, оснащенных с применением современных технологий.
Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По данной причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.
Разъем RJ-45 имеет четыре пары контактов, но для сотворения электрической цепи задействуются только два контакта, расположенные ближе к центру
При подключении компьютерных систем, факсов, модемов и других сложных устройств устройств связи применяют также стандарт RJ-45. При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей.
Невзирая на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью выполняется только через два контакта. Только у современных моделей задействуют лишь средние контакты.
Желающим ознакомиться с особенностями подключения очень поможет галерея фото:
Фото из Корпус розетки представляет собой пластиковую коробочку, устанавливаемую на стенку шурупами или любую другую ровную поверхность с применением двухстороннего скотча Розетка предназначена для подсоединения телефонного провода со штекером типа RJ-12 Для подсоединения телефонного кабеля механизм розетки обустроен винтовыми зажимами, предназначенными для крепления отверткой Схема подсоединения телефонного кабеля к розетке зависит от кол-ва разъемов Внешний вид накладной телефонной розеткиТелефонный патч-корд с коннектором типа RJ-12Внутреннее устройство телефонной розеткиСхема подключения розетки с 2-мя разъемами
Схемы монтажа и способы подключения
Осуществить подключение телефонной розетки намного проще ее электро аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.
Схема подключения телефонной розетки достаточно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке
При установке телефонной розетки можно применить один из 2-ух способов монтажа:
При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Затратные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и дать оценку целостность контактов.
Открытый способ можно осуществить вовсе без монтажа на стене, разместив устройство на полу, а главный к нему кабель спрятать под плинтус
Чтобы защитить открытые провода от механических повреждений используют декоративные пластмассовые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них комфортно осуществлять через одно- или двух сторонние защелкивающиеся панели.
Для закрытого монтажа чаще всего употребляют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из целофана, окрашенного в белый цвет.
Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.
В целях удобства эксплуатации и гармонического сочетания с дизайном телефонные розетки не устанавливают отдельно в стене, а включают в розеточный блок

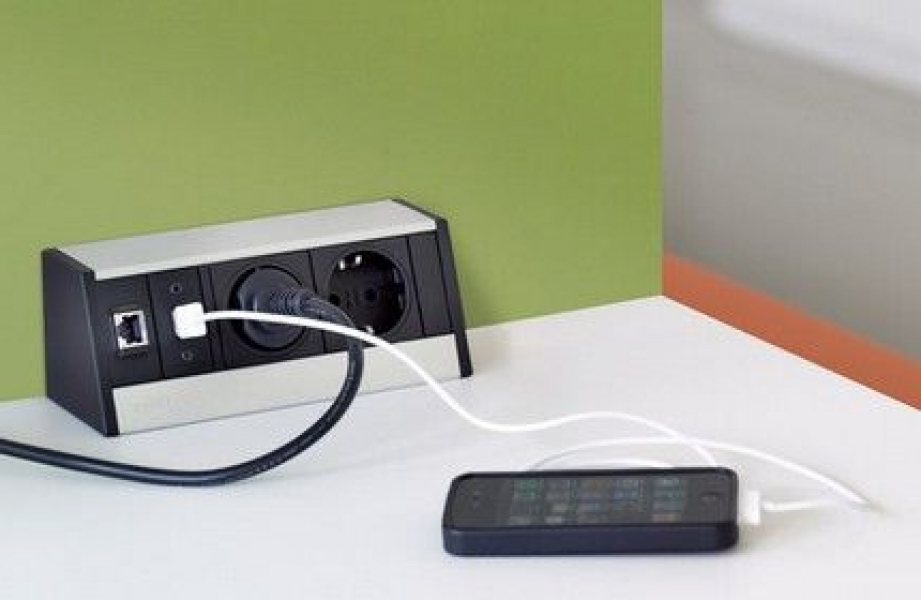

Чтобы задекорировать точки подключения и сделать их мение заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом стенной мебели.
Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. По другому со временем она станет отходить от основы, оголяя неприглядные швы.
Порядок подключения телефонной розетки
При установке телефонной розетки следует считать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может сделать ток, причиняя дискомфорт человеку.
В момент, когда происходит вызов по телефонной линии напряжение и вовсе подымается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно понижается лишь после снятия трубки.
Все работы по подключению действующей телефонной схемы в целях соблюдения техники защищенности рекомендуется проводить в защитных прорезиненных перчатках
Принцип размещения и способ установки телефонных розеток фактически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие эталон J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.
Этап #1: Проведение подготовительных работ
1-ое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.
При подключении стандартов J-11 и J-12 заморочек возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.
В случае если вы по неведению приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только лишь 3-й и 4-й контакты.
По стандарту к каждому контакту подведен провод определенного цвета, такое решение повышает удобство обслуживания и упрощает ремонт
Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она обустроена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.
Заблаговременно необходимо определить и наметить место и высоту монтажа.
Из инструментов для проведения работ необходимо подготовить:
При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать возможность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

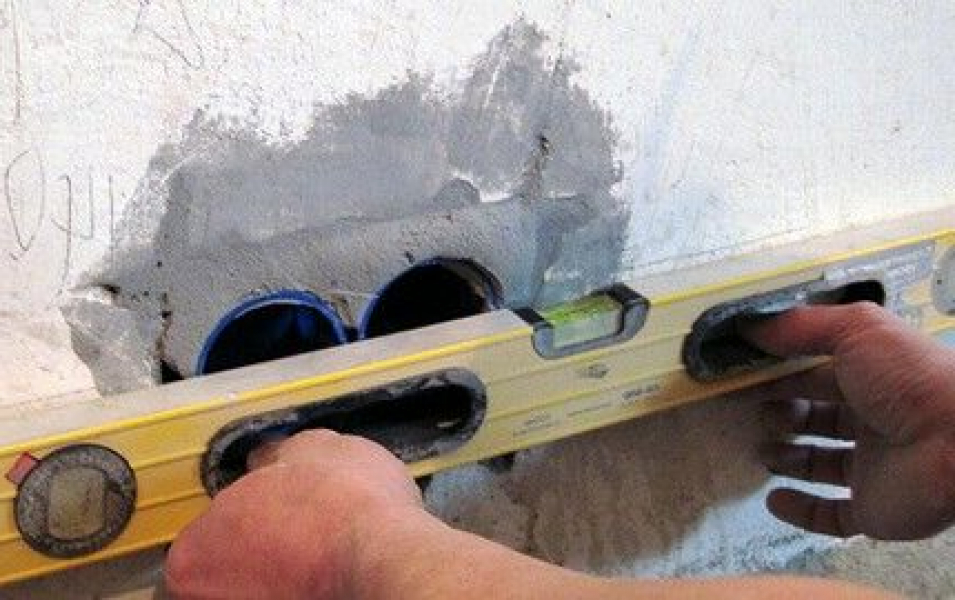

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения
Чтобы подключить розетку укрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – подрозетник. Сделать это можно с помощью перфоратора, снаряженного специальной коронкой диаметром 60-70 мм.
За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет еще больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.
Определенные аспекты есть при монтаже подрозетника в стену из гипсокартона.
Этап #2: Зачистка концов жил

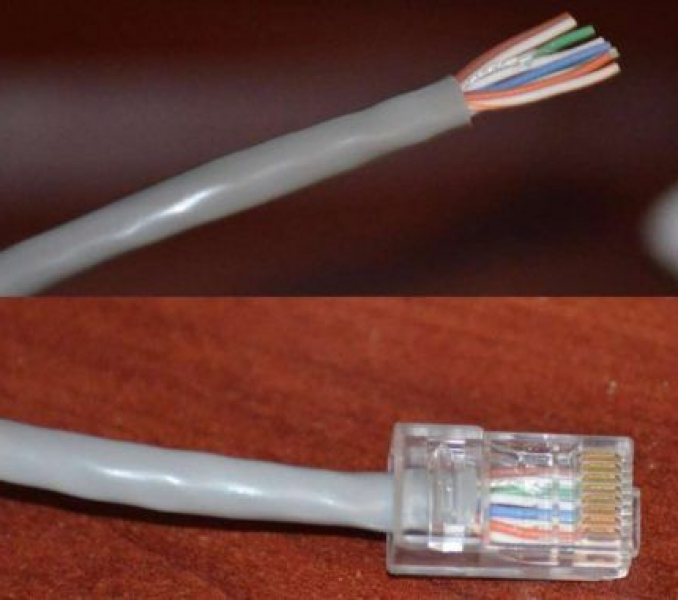

Прежде чем приступить к расплавлению жил нужно зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.
При зачистке телефонного кабеля следует держать в голове, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать спец инструмент для снятия изоляции.
Поскольку аккуратно выполнить разделку с первого раза не всегда получается, бывалые мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

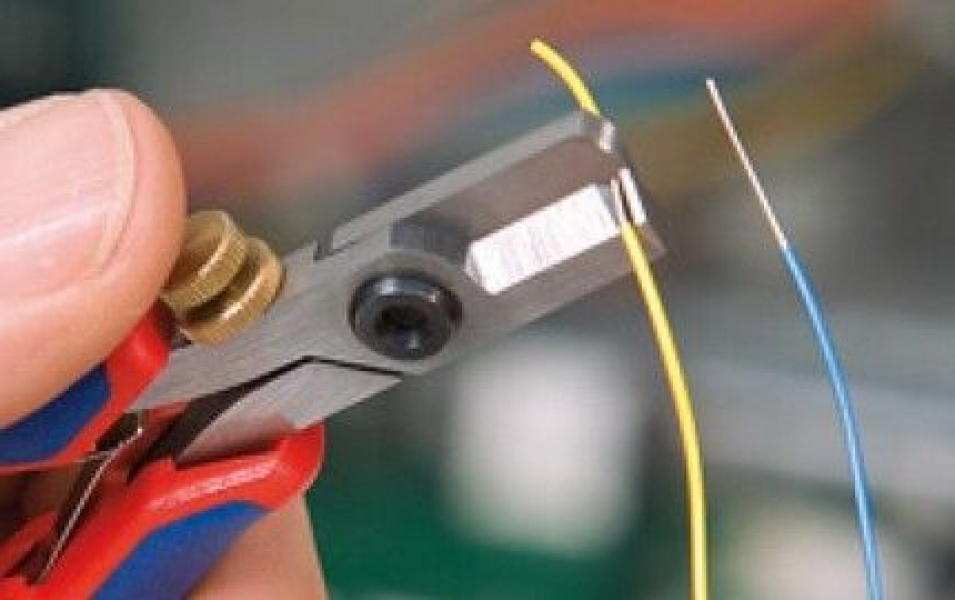

Снятие защитной изоляции с концов кабеля следует делать крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы
Задача мастера – зачистить кончики проводов от оплетки так, чтобы в обнаженном виде они были целыми и лишенными всяких дефектов.
Этап #3: Подключение проводов розетки

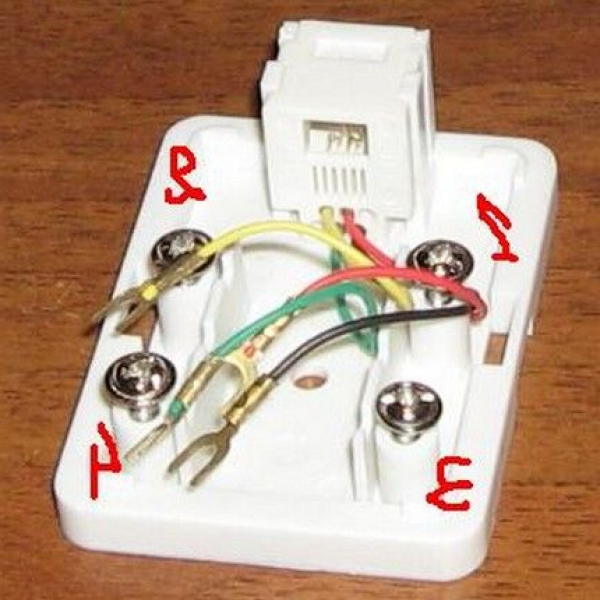

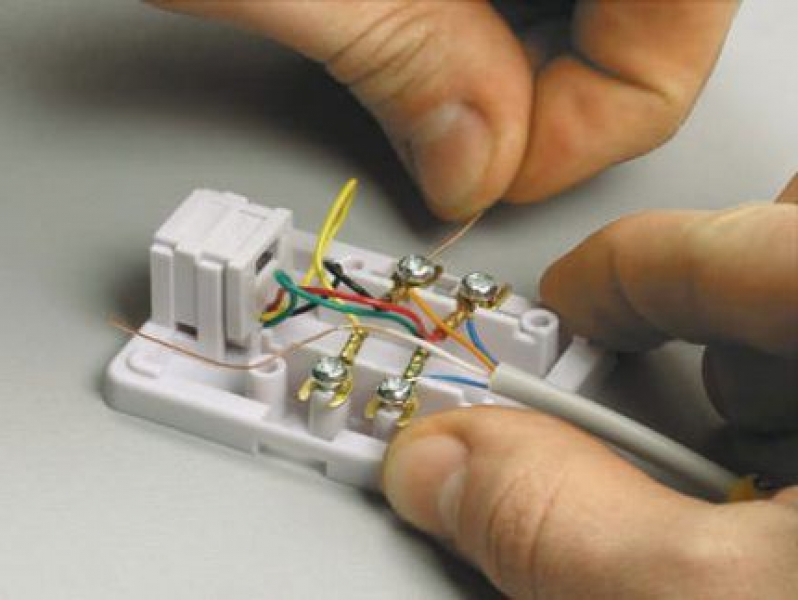

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, обозначенные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.
Спецы рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.
Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красноватая изоляция на линии со знаком «-», а зеленая оплетка на «+»
При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.
На этом шаге работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в границах 40-60 Вольт.
Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, упрощает процесс монтажа. Места стыков изолентой обматывать не нужно.
При подключении устройств, конструкция которых обустроена четырьмя контактами вилочной формы, задействуют только два центральных контакта
Выполняя открытый монтаж, на оканчивающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стенке или полу, «сажая» ее на двухсторонний скотч.
При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стенку. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.
На завершающем шаге остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.
После того, как гипс приобретет желаемую крепкость, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

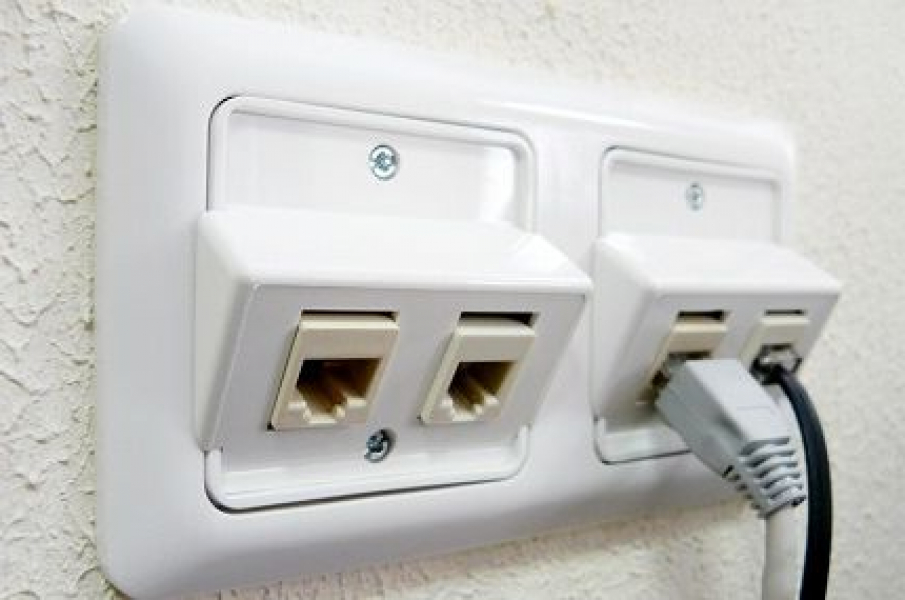

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, нужно придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.
Выводы и полезное Video по теме
Руководство по подключению устройства:
Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое уст-во:
Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового спектра. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.
Делитесь личным опытом подключения телефонной розетки, оставляйте комменты к статье и задавайте вопросы. Форма для связи расположена ниже.
