Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

Принципиально быть уверенным в надежности проводки, розеток и выключателей, а также электрического оборудования в доме, офисе, любом другом помещении. Фактически их исправность является залогом безопасности. Согласитесь, даже один неисправный выключатель способен стать предпосылкой возникновения пожара со всеми вытекающими последствиями. Потому нужно не только правильно использовать электрические приборы, но и осознавать, хотя бы в общих чертах, нюансы выбора и подключения розеток и выключателей.

В этом материале мы поведаем о том, какие разновидности выключателей можно встретить на рынке и в каких случаях они используются. Именно так вы сможете подобрать правильный вариант. Также разберемся, как подключить выключатель и какие инструменты для этого пригодятся.

Чтобы даже новичку было проще разобраться с монтажной аннотацией, мы снабдили ее наглядными фото и видеороликами по подключению.

Разновидности выключателей света

Для обеспечения хорошей функциональности производители разработали и поставляют изделия, отличающиеся методом включения.

Причем во многих случаях именно эта хар-ка является основной при выборе. Так как именно она влияет на функциональность хоть какого осветительного оборудования.

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

Следует помнить, что подключение выключателя начинается с его выбора, а также определения места расположения. Игнорирование обозначенных правил приводит к тому, что управление системой освещения будет недостаточно рациональной, а время от времени даже небезопасной процедурой

Так, выключатели делятся на:

  • клавишные;
  • поворотные;
  • проходные;
  • перекрестные;
  • диммеры;
  • сенсорные;
  • акустические;
  • управляемые дистанционно;
  • кнопочные, к которым относится их веревочный подвид.

Для исключения ошибок с каждым из перечисленных разновидностей изделий следует познакомиться подробней.

Традиционные клавишные выключатели

К данной группе относится наиболее востребованное электромеханическое оборудование, предназначенное для управления осветительными устройствами.

Остановиться на клавишных выключателях стоит, если нет особенных пожеланий и нужно простое решение проблемы, при этом без значительных затрат.

В тоже время следует держать в голове о том, что указанные приспособления бывают:

  • одноклавишными;
  • многоклавишными, а конкретно двух-, трехклавишными.

Выключатели, относящиеся к первой категории предусмотрены для управления единственной лампой или одной группой ламп. Потому, к примеру, их оптимально использовать для включения/выключения света в санузле, кладовой.

Многоклавишные изделия употребляются для управления различными осветительными приборами и группами осветительных устройств. Например, двухклавишное приспособление станет хорошим выбором для включения света в ванной и туалете.

А его трехклавишным аналогом комфортно и эффективно управлять несколькими группами ламп в комнате, ее отдельных зонах и т.д.

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

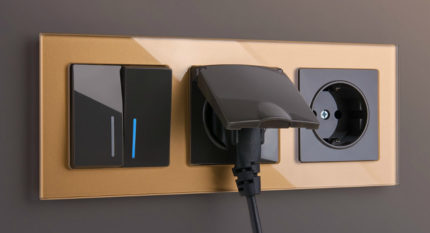

На фото изображен клавишный выключатель. Он, невзирая на современные технологии, разнообразие дизайнерских решений на протяжении десятилетий остается более востребованным видом

Если осветительных приборов больше, чем кнопок, тогда можно установить дополнительные выключатели. К примеру, если надо управлять пятью группами ламп, тогда сразу можно использовать двух- и трехклавишные приспособления.

Удобство проходных выключателей

Таковой вид оборудования является более технологичной альтернативой обычным клавишным аналогам. Проходные выключатели оснащены кнопками, но у них нет фиксированных положений включения/выключения.

В результате для управления одной лампой или группой осветительных приборов можно использовать 2 выключателя. Которые, например, допустимо установить в начале и конце: коридора, проходной комнаты и иных подобных местах. Что позволит включить свет на входе в помещения и выключить на выходе. Это комфортно, а еще позволяет экономить на коммунальных платежах.

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

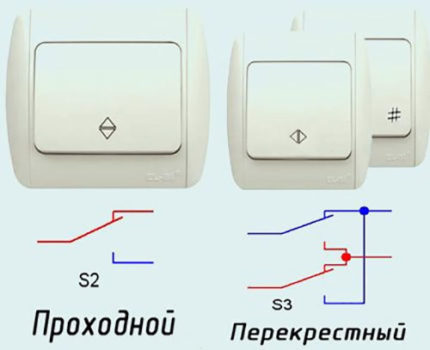

Проходные и перекрестные выключатели имеют таковой же внешний вид, как и клавишных. Но принцип их работы отличается кардинально. О чем свидетельствуют схемы на изображении. Указывающие на то, что у данных изделий нет фиксированного положения включениявыключения

Координирование светом с перекрестными выключателями

Такая разновидность устройств используется исключительно в паре с проходными аналогами. А конкретно, когда нужно управлять лампами или их группами более, чем из 2-ух мест.

Особенности поворотных моделей

К этому виду относятся изделия (предмет, созданный в ходе производственного процесса), конструктивно идентичные со своими клавишными аналогами. Только вместо тумблеров используются ручки поворота. Они в крайних положениях замыкают или размыкают контакты.

Почаще всего поворотные выключатели используются для управления единственной лампой или группой осветительных устройств.

Обычно приспособления, относящиеся к данной группе, имеют высочайшие декоративные качества в ретро-стиле. Поэтому они станут удобным решением при прокладке электропроводки открытым способом, что достаточно часто практикуется в деревянных домах.

Высокотехнологичные сенсорное оборудование

В базе этой разновидности оборудования лежит микропроцессор, который совместно с дисплеем позволяет не просто включать/выключать свет, но и регулировать его яркость.

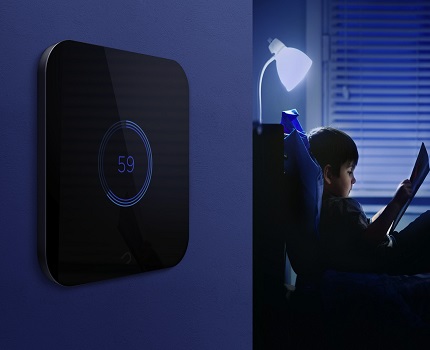

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

Сенсорные выключатели оснащаются рядом дополнительных функций. Самой нужной из них является таймер. Он не позволит забыть выключить свет в каком-то помещении

Дополнительно сенсорные выключатели владеют высокими эстетическими качествами. Но конструкция их механической части обычная, то есть такая же, как у обычных клавишных аналогов.

Комфортабельные в использовании диммеры

Такие светорегуляторы, кроме включения/выключения, позволяют плавненько уменьшать или увеличивать яркость освещения. К примеру, как в кинозале перед началом и по завершению сеанса.

Оригинальные акустические изделия

Эта категория оборудования комфортна в управлении, так для включения достаточно что-либо громко сказать. Но в тоже время имеется ряд недочетов. Например, при прослушивании музыки такой выключатель перевоплотится в светомузыку. Также он будет реагировать на любой звучный разговор, телепрограммы и прочие громкие звуки.

В итоге такие изделия следует использовать исключительно в паре с классическими выключателями. Что повышает расходы на установку акустических аналогов.

Управляемые дистанционно выключатели

Дистанционные выключатели могут стать одним из частей системы «умного дома». Причина в том, что указанными выключателями можно править с помощью пульта.

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

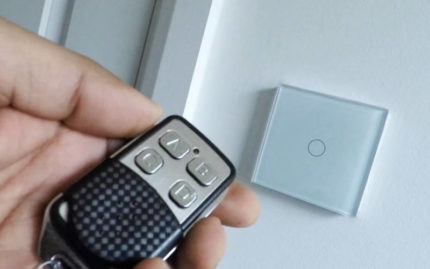

На фото изображен дистанционный пульт управления. При этом он может передавать спецсигнал на выключатель любого вида. К примеру, клавишный, проходной

При этом не только включать, но и регулировать яркость освещения, ряд других характеристик. Например, при интеграции дистанционного оборудования в систему «умный дом» свет может врубаться при входе пользователя в жилье, автоматически гаснуть, когда никого нет в комнате, и остальные варианты сценариев.

В тоже время существенным недочетом является довольно высокая стоимость такого оборудования.

Кнопочные и веревочные выключатели

У кнопочных и веревочных выключателей координирование осветительными приборами осуществляется с помощью воздействия на простые контакты. Такие же, как и в случае с традиционными клавишными выключателями. С той лишь различием, что органы управления являются другими.

Так, в одном случае это кнопка, а в другом — веревка. Кстати, веревка буквально через рычаг воздействует на кнопку.

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

На фото изображен веревочный стенной выключатель. С его помощью освещением управлять не менее комфортно, чем любым другим видом приборов

Основным преимуществом таких изделий считается необычный внешний вид.

Подготовительные работы перед подключением

При установке избранного выключателя следует обратить внимание на:

  • количество выключателей;
  • место расположения всякого;
  • способ прокладки проводов;
  • длину проводов и наличие других материалов.

Чтобы учитывать все указанные моменты и не допустить каких-либо ошибок, следует составить схему подключения выключателей. Ее нужно максимально четко прорисовать.

Оптимальное количество коммутаторов

Когда требуется подмена клавишного выключателя, используемого для управления лампами в коридоре, то стоит подумать о его подмене на практичную проходную модель.

А также нередко к положительному эффекту может привести подмена одноклавишного выключателя на несколько таких изделий или один многоклавишный. Так как это позволит поделить одну группу светильников на несколько.

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

Количество выключателей можно просто менять, как и их место расположения. А также указанные изделия разрешается компоновать со многими иными электроприборами

В любом случае вопрос о количестве устройств, управляющих лампами является важным и ему необходимо уделить время.

Место расположения выключателя

Выключатели, согласно требованиям ПУЭ, следует располагать, придерживаясь следующих требований и рекомендаций:

  • Не менее 0,8-1,7 м над уровнем пола. Нормально – высота 0,9 м, так как использовать выключатель будет комфортно людям с разным ростом, включая детей.
  • Не ближе 0,6 м от двери в ванную, душевую комнату или не мение, чем в 0,1 м от входа в обычное помещение.
  • Не ближе 0,5 м от близкой газовой трубы или любой другой опасной магистрали.

За исключением того, выключатель (электрический аппарат для замыкания и размыкания электрической цепи, включения и отключения оборудования) следует размещать в удобном месте (Место — местоположение, расположение, нахождение, состояние, точка и так далее). К примеру, веревочные выключатели могут устанавливаться даже под потолком.

Метод прокладки электропроводов

Этот пункт актуальный для случаев, когда выключатели инсталлируются впервые, планируется замена, наращивание проводов.

При этом надо знать, что проводка может скрытой или открытой. 1-ый вариант является наиболее безопасным и надежным, а, как следует, и востребованным. При выборе этого способа провода прокладывают в штробах – их не видно после декоративной отделки стенок.

В тоже время этот способ более трудозатратный и затратный. Кроме того, в этом случае нельзя допускать каких-то ошибок, так как их устранение приведет к существенным финансовым потерям. Потому перед выполнением работ следует убедиться в том, что место для прокладки выбрано верно, а сами провода исправны.

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

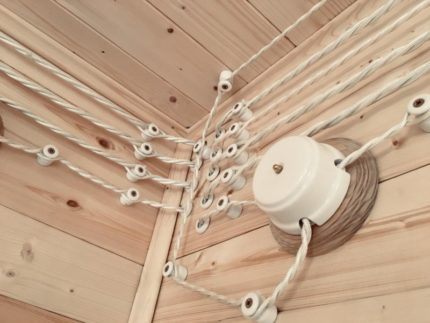

Прокладка проводки открытым методом может стать изюминкой ретро-интерьера, повысив эстетические спец свойства всего помещения и жилья в целом. Но к такому решению следует прибегать только лишь в крайнем случае (в древнегреческой философии Случай в страховании Случай в финансах Случай в гражданском праве Случай в уголовном праве Случай — название ряда фильмов)

Открытый способ считается важным только в нескольких случаях:

  • если это временное решение;
  • нет способности использовать скрытый метод прокладки.

Иногда открытый метод используют намеренно, чтобы поддержать общую концепцию интерьера в ретро-стиле.

Нужные расходные материалы

Крепежи, подрозетники, распредкоробки, провода – все это следует брать в нужном объеме и за один раз.

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

Место установки выключателя, прокладки проводов, а также выбор типа провода и расчет нужной длины следует выполнять с учетом требований ПУЭ

Инструктаж по подключению

В самом ординарном случае для выполнения подключения выключателя понадобятся разные виды отверток, а именно плоская и крестообразная. За исключением того, всегда придется использовать инструмент для зачистки проводов. В ряде случаев пригодится даже перфоратор (для штробления).

Перед установкой коммутатора следует выполнить ряд подготовительных операций:

  1. Подвести провод (-а). Сечение которых не должно быть меньше 2,5 мм².
  2. Установить распределительную коробку.
  3. Установить подрозетник (установочный короб).

При подводке проводов следует считать, что их концы должны быть свободными. Для чего снимают изоляционное покрытие. Чтобы исключить повреждение для решения таковой задачи следует использовать стриппер.

Далее снимают 2-3 см изоляционного покрытия с каждой жилы. К самому выключателю должен подходить только лишь фазный провод.

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

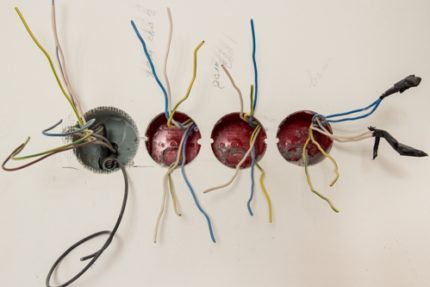

Так должны выглядеть места, приготовленные для установки выключателей и розеток. Кстати, на стенах видны метки, изготовленные карандашом. Их сделали для того, чтобы предотвратить ошибки при спец монтаже

Порядок подключения выключателей с фиксированным положением включениявыключения и без фиксированного положения несколько разнится. Разглядим нюансы каждого варианта.

Подключение выключателей с фиксированным положением

К данной группе относятся все выключатели за исключением проходных и работающих с ними перекрестных.

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

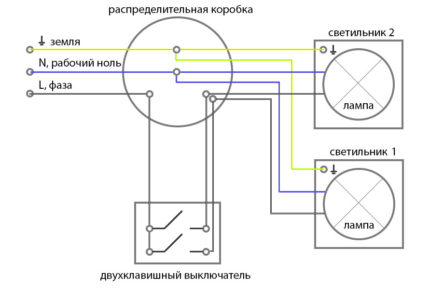

На схеме изображено подключение нужных двухклавишных выключателей. Его главной особенностью является то, что к нижней клемме подводится фазный провод (вход), а от всякого верхнего контакта (их количество равняется числу кнопок или других органов управления (Управление (философия) — элемент, функция структуризированных систем, возникающих природным (эволюционным) или искусственным (рукотворным) путем) на выключателе) фазный провод отходит к подходящей лампе, их группе (выход)

Для подключения нужно:

  1. Входящий фазный провод (от головного питающего кабеля) необходимо соединить с нижней клеммой выключателя.
  2. От всякого верхнего контакта выключателя следует отвести фазный провод, который дальше соединяется с аналогичным проводом нужной группы осветительных приборов. Количество верхних контактов (выходов) равняется кол-ву органов управления. К примеру, если подключается одноклавишный выключатель, то он один, а у их двухклавишных их 2, у трехклавишных 3.
  3. Нейтральный провод (электротехническое изделие, служащее для соединения источника электрического тока с потребителем, компонентами электрической схемы) от основного питающего провода подсоединить к аналогичному проводу осветительных устройств нужной группы.
  4. Установить механизм выключателя с присоединенными проводами в подрозетник (установочный короб). Зафиксировать его.
  5. Выполнить спец монтаж декоративных элементов (накладок, клавиш).

После чего работы числятся выполненными и останется только произвести испытание работоспособности освещения.

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

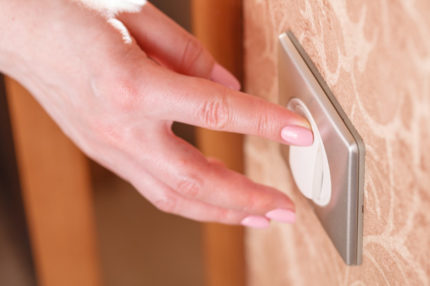

В этом случае органами управления выключателя являются не обычные клавиши, а кнопка. Но суть процедура подключения не изменяется. То есть к нижнему контакту подсоединяется фазный провод, а от верхнего отводится провод к осветительному прибору

Подключение изделий без фиксированного положения

Как указывалось выше, к данной группе относятся только проходные выключатели и перекрестные. Их конструкционная особенность – грандиозное количество контактов для подключения проводов. К примеру, простой одноклавишный коммутатор имеет всего 2 контакта – вход фазы (питающий провод) и выход фазного провода к осветительному прибору.

А вот у одноклавишного проходного выключателя их 3: фазный провод от головного питающего кабеля (вход) и 2 отходящих фазных провода.

За исключением того, многоклавишные проходные выключатели представляют собою объеденные в одном корпусе обычные одноклавишные изделия.

Это значит, что:

  • двухклавишный проходной выключатель конструкционно состоит из 2 простых одноклавишных изделий. При этом контактов для подключения будет 6. Из них 2 — входных, 4 — выходных;
  • трехклавишный проходной выключатель конструкционно состоит из 3 простых одноклавишных изделий. При этом контактов для подключения будет 9. Из них 3 — входных, 6 — выходных.

А еще для управления каждой лампой или группой ламп употребляется 2 проходных выключателя. В результате выходящие фазные провода нужно вести не к светильникам, а в распределительную коробку, где соединить с такими же проводами, отведенными от другого выключателя. И только лишь потом осуществляется подсоединение к осветительным приборам.

Подробная аннотация подключения проходного выключателя рассмотрена в следующей статье.

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

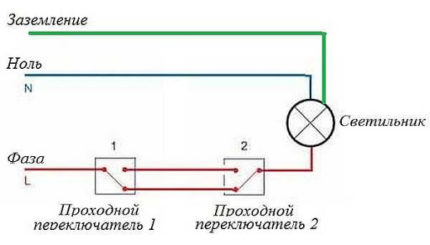

Схема подключения проходных одноклавишных выключателей свидетельствует о том, что их постоянно должно быть 2. При этом они должны быть подключены поочередно

Если вместе с проходными выключателями необходимо установить перекрестные, то принципиально это сделать на этапе прокладки проводов. Их устанавливают меж двумя проходными, причем это можно сделать в любом комфортном месте. А далее фазный провод от одного из проходных выключателей подключается к двум входным контактам перекрестного выключателя.

И только лишь потом фазный провод от двух выходных контактов подводится ко второму проходному выключателю.

Советуем ознакомиться с пошаговой инструкцией подключения перекрестного выключателя.

Квоты безопасности при подключении

Все работы должны проводиться только после обесточивания помещения.

Как подсоединить выключатель: разновидности, схема и порядок подключения своими руками

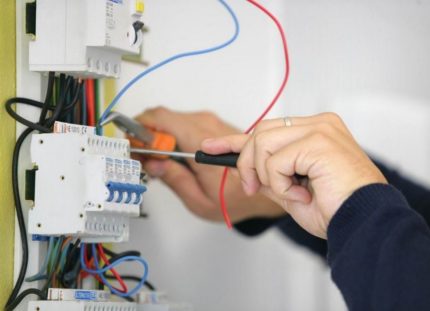

На фото изображены автоматические выключатели, использовать которые следует в неотклонимом порядке. Так как в критической ситуации они позволят избежать пожара, поражения током и других проблем

Если дом новый и в нем используется система заземления TN-S, тогда следует использовать ее способности. Для чего в помещение заводится отдельный провод заземления.

Фазный провод в помещение должен отходить от автомата выключения.

Выводы и полезное Video по теме

Просмотрев первый ролик можно осознать, на что обращать внимание при установке выключателей и где их следует располагать:

В следующем видео продемонстрировано, как установить прибор для управления системой освещения:

От корректности установки и подключения выключателя зависит эффективность и защищенность управления системой освещения в любом помещении. Потому подходить к решению этой задачи следует трепетно. И начинать нужно с выбора подходящего выключателя, проводов, места расположения. Если же есть сомнения в собственных силах, то лучше обратиться за помощью к электрику.

У вас есть личный опыт подключения выключателя? Или вы мастерски занимаетесь электромонтажными работами и хотите дать полезные советы домашним мастерам-любителям? Оставляйте свои комментарии – форма оборотной связи расположена ниже под этой статьей.

Также тут вы можете задать интересующие вас вопросы по подсоединению выключателей нашим профессионалам и другим посетителям сайта.
