Дымопровод – необходимая часть отопительной системы частного дома. Он обеспечивает правильное функционирование печи или котла, организует отвод вредных товаров горения за пределы жилья.
Постараемся разобраться, как обустроить дымоход своими руками, чтобы отопительные коммуникации были защищенными и для людей, и для дома.
Требования к устройству дымохода
К установке приборов отопления предъявляют требования, изложенные в нормативной документации.
Спец монтаж устройств регулируется положениями СНиП 2.04.05–91 и ДБН В.2.5-20-2001. Также перед составлением проекта желательно изучить спец материалы о системах отопления (СНиП 41-01-2003), об устройствах теплогенерации (НПБ 252–98), о технических условиях для работы тепловых аппаратов (ГОСТ 9817–95), о правилах и нормах эксплуатации дымовых каналов (ВДПО).
Конструкция дымопровода и особенности монтажа должны полностью соответствовать требованиям Требование — действие, выражающееся в настойчивой, категорической, просьбе исполнить что-либо, обозначенным в СНиП, иначе не получить акт проверки сооружения объёмная, плоскостная или линейная строительная система, имеющая наземную, надземную и (или) подземную части, состоящая из несущих, а в отдельных случаях и ограждающих строительных конструкций и предназначенная для выполнения производственных процессов различного вида, хранения продукции, временного пребывания людей, перемещения людей и грузов, который выдается после ввода в эксплуатацию
Часть требований адресована непосредственно к устройству дымоходов. Конструкция сооружения может быть какой угодно, но материал изготовления обязательно должен быть негорючим.
В качестве материалов, применяемых для строительства дымоходов, могут выступать:
- сталь;
- керамика;
- кирпич.
Все без исключения конструкции являются сборными, а сам спец монтаж – фрагментарным, так как дымоход проходит через несколько помещений (например, комнату и чердак).
Чтобы сооружение отвечало требованиям пожарной защищенности, следует правильно рассчитать его параметры, а также подобрать по размерам все составные детали. При установке заводского оборудования нужно исполнять все рекомендации, изложенные в инструкции, включая порядок сборки и способы монтажа деталей.
В документации прописаны отдельные положения, которые также надо учитывать, например:
- длина дымохода может быть любой, но не менее 5 м (высота вентиляционных каналов Вытянутое, искусственно ограниченное пространство, предназначенное для организации связи, передачи или перемещения чего-либо – не меньше);
- сечение трубы должно соответствовать входному отверстию в генераторе или превосходить его;
- для каждого теплогенератора необходим отдельный дымоход;
- скорость проточного воздуха внутри трубы – от 15 м/с до 20 м/с;
- толщина труб определяется материалом производства (норма для стальных – не менее 0,5 мм);
- для регулярного осмотра и мероприятий для очистки дымоходы оборудуют карманами (нишами) глубиной 0,25 м;
- наибольшее число поворотов дымохода – 3;
- радиус закругления должен превышать диаметр канала;
- высота трубы над крышей регулируется конструкцией кровли: на плоской – 0,5 м; выше кровли на 0,5, если она размещена на расстоянии 1,5 м (и менее) от конька; равна или больше оси конька, если расположена на расстоянии 1,5-3 м.
Установлен порядок возведения конструкции – непременно снизу вверх, то есть от теплогенератора (котла, печи) через перекрытия на крышу. В сборных конструкциях каждую следующую деталь трубы вводят в предыдущую.
Рабочая температура герметиков, применяемых для фиксации деталей, должна быть не мение 1000º. Снаружи соединения оборудуют хомутами, крепежный материал не должен попадать внутрь дымохода труба (дымоход) — инженерная система жизнеобеспечения зданий и сооружений, предназначенная для отведения продуктов сгорания от работающих теплогенерирующих аппаратов в атмосферу, посредством естественного или принудительного побуждения тяги, на безопасную высоту (удалённость) для людей и зданий.
Для крепления тройника предусмотрены опорные крепления, а чтобы избежать прогибания канала, через каждые 2 м на стене необходимо фиксировать крепления-хомуты для поддержки трубы
В нормативной документации определены места, в которых разрешено устанавливать дымопроводы. Материал стен обязательно должен быть негорючим, если же это условие не соблюдено (например, в здании с древесными стенами), то при монтаже в целях защиты гарантия безопасности от чего-либо кому-либо или ряд действий и мероприятий по осуществлению этой гарантии: «Защита» — всероссийский центр медицины катастроф в подчинении Минздрава РФ. «Защита» — немой короткометражный фильм Жоржа Мельеса 1896 года следует использовать насадные или коронные трубы.
Инструкция по кладке дымоотвода из кирпича
Более древние дымоходы, известные человечеству, устраивали из камня, а затем из кирпича «Римский кирпич» перенаправляется сюда вместе с первыми печами. Природный спец материал и по сей день используют для строительства отопительных систем в частных домах. Рассмотрим основные этапы возведения кирпичного дымопровода.
Особенности конструкции кирпичной трубы
Существует два варианта подключения кирпичной трубы. Первый, более легкий, устанавливают прямо на печь, 2-ой сооружают рядом и подключают переходником. Дело в том, что вес кирпичного дымохода высотой 5 м и более достаточно велик, и не абсолютно каждый тепловой генератор может его выдержать.
Для строительства одной трубы требуется от 500 до 800 кирпичей (в зависимости от высоты потолков и кровли), вес всякого из них – 3,8 кг.

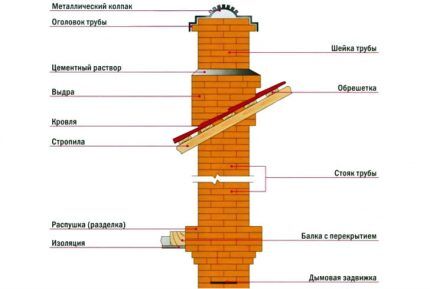

В любом случае дымоход – не просто полое внутри сооружение, а сложная конструкция составление, построение, состоящая из нескольких многофункциональных частей.
Рабочая часть трубы, находящаяся ниже потолка – это внутренний дымоход. Он начинается сразу от поверхности печи (котла) и завершается у самого потолочного перекрытия (за 4 ряда кладки)

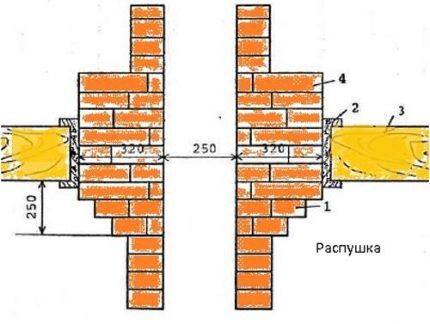

При прохождении дымохода через потолочное перекрытие устраивают распушку, представляющую собою утолщение. Следующее утолщение похожей конфигурации сооружают при переходе трубы через кровлю. Оно называется «выдра».
Часть трубы от распушки до выдры – это наружный дымоход. Над кровлей возвышается шейка, заканчивающаяся оголовком (альтернативой дефлектору).
Главным условием безопасности является расстояние от внутреннего канала, по которому проходят теплый дым и газы, до поверхности стен и элементов перекрытий. Оно равняется 0, 25 м – именно такова длина одного строительного элемента, красноватого полнотелого кирпича.
Второе условие касается расположения дымоотвода. Его необходимо возводить строго вертикально, наибольшая возможная погрешность – 3 градуса. И третье условие – это идеальная герметичность кладки, в которой не должно быть сквозных отверстий и щелей.
Размеры дымопровода зависят от мощности отопительного прибора. Обычно выбирают одну из традиционных кладок: с самым маленьким сечением – «четверку» (12,5 см х12,5 см), прямоугольную – «пятерку» (25,0 см х 12,5 см) или большую – «шестерку (25 см х 25 см).
Последний альтернат предпочтителен для русских печей, прямоугольный – для каминов. Для кухонных плит небольшой мощности подходит первое решение.
Выбор материала и приготовление раствора
Печной дымоход оборудуют вместе с кирпичной печью. Если установлен другой агрегат, то трубу надстраивают после его спец монтажа. Для строительства потребуется кирпич и раствор, а также инструменты: кельма, отвес и специальный молоточек для подбивки.
Кирпичи заблаговременно вымачивают. Для устройства распушки и выдры потребуются части кирпичей размером в ½, 1/4,1/8, ¾.

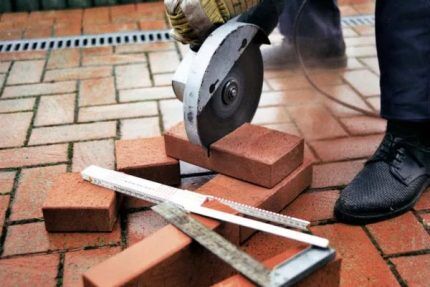

Чтобы части кирпичей были ровненькими, а процесс нарезки происходит без лишней пыли, рекомендуем использовать дисковую пилу с алмазными сменными кругами
Простой цементный раствор для кладки Каменная кладка — строительная конструкция не подходит, необходима смесь глины и песка. Это обосновано характеристиками глины, которая имеет коэффициент линейного расширения, ближайший параметрам кирпича. В зависимости от типа глины (тощей или жирной) отношение ее к песку может меняться: 1:3 или 1:4.
Глину заблаговременно подготавливают – замачивают в воде и выдерживают около 3 дней. Перед применением материал должен обладать смесью, напоминающей жидкую сметану, и не иметь посторонних включений. Особые требования предъявляются и к песку. Лучший альтернат – грубоватый, с зернами 0,9-1,0 мм.
Глину и песок перемешивают небольшими порциями, по ходу кладки. Время от времени требуется добавлять воду. Качество раствора легко определить по тому, как он контактирует с кельмой: масса должна оставлять следы на поверхности, но не стекать с нее и не прилипать немаленькими кусками. Если возникают проблемы с самостоятельным приготовлением смеси, можно купить готовую.
Порядок кладки главных частей
Если установлен котел или закончена печь нагревательное устройство для отопления или термообработки материалов, можно начинать возводить кирпичный дымоход. Порядок работы обычный: нанесение раствора, затем монтаж кирпича, регулировка его относительно соседних деталей руками и небольшим молоточком.
Вертикальное размещение проверяют после укладки каждого ряда слово имеет несколько значений: Ряд — совокупность однородных, похожих предметов, расположенных в одну линию с помощью отвеса. Ширина стенки – 12,5 см. Прямой элемент трубы кончают за 4 ряда до распушки – расширения в потолочном перекрытии.
Чтобы расширить толщину стенок, необходимо сложить 4 ряда один над иным, чтобы каждый последующий сдвигался на 1/8. Какие части кирпича лучше брать – указано на схеме
Нужно исключить давление потолочной конструкции на кладку, поэтому между перекрытием и распушкой оставляют щель шириной 2-3 см. Ее употребляют для монтажа изоляционного материала, например, плит минваты.

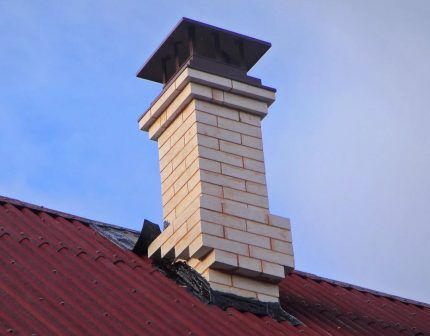

Через чердак вновь проходит прямой участок трубы, потом делают выдру. Ее нижний ряд необходимо выкладывать, когда внешний край дымохода прошел через кровлю. На этом этапе для приготовления раствора однородная (гомогенная) система, в состав которой входят молекулы (атомы, ионы) двух или более типов, причём доля частиц каждого типа может непрерывно меняться в определённых пределах часто используют цемент, более прочный и износостойкий, чем глина.
Выдра состоит из 6 рядов, отступ всякого следующего – 1/8 от целого кирпича. Отверстия вокруг трубы изолируют и прикрывают стальными кровельными листами.
Последующий этап вновь прямой – шейка, которую венчает оголовок.
Форма и размеры это слово имеет несколько значений: Степень развития, величина, масштаб какого-нибудь явления оголовка могут отличаться, но обычный вариант – это два ряда, первый из которых сдвинут на 1/8, второй – на ½ от целого кирпича
Для дымохода необходим дефлектор, чтобы клубы дыма не возвращались обратно обратно в трубу. По периметру оголовка монтируют крепления для колпака – защиты от осадков. Часто колпаки употребляют как элемент декора, поэтому им придают интересную и красивую форму.
Сооружение керамического дымохода
Сборные дымопроводы из керамики стали популярны благодаря прочности, безопасному составу, экологичности, легкости монтажа. Они позаимствовали наилучшие технические характеристики у стальных и кирпичных моделей. Единственный минус – высокая стоимость комплектов. Рассмотрим, как происходит уст-во дымохода из керамики в частном доме.
Конструкция сборного типа

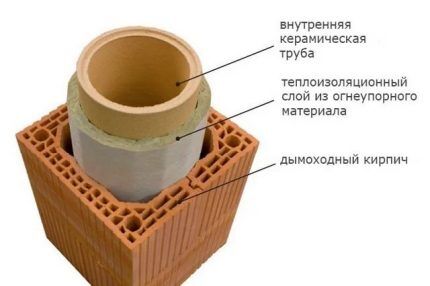

В отличие от кирпичных дымоходов, керамические монтируют уже из готовых частей, склеивая из между собой специальным раствором. Изготовить самостоятельно детали из керамики не представляется возможным, для строительства получают готовые комплекты.
Производители представляют стандартные наборы, из которых можно собрать дымоход для камина, печи или котла.

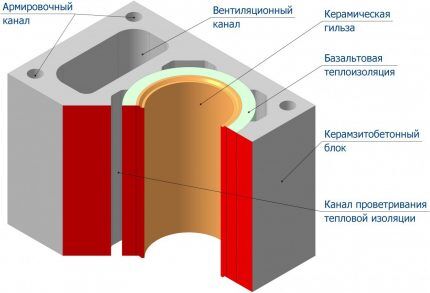

Элемент глинянного дымохода – часть трубы в разрезе. Размеры труб у разных производителей отличаются, один из стандартов – 3 штуки на 1 м дымопровода
Кроме керамических труб в комплект входят следующие детали:
- элемент основания с отводом для конденсата;
- деталь для подключения с патрубком (угол 90º или 45º);
- ревизионная камера с дверью;
- облегченные блоки для наружного обрамления;
- набор для внешнего оформления (на кровле);
- негорючий изоляционный материал для спец разговорное сокращение от «специалист» (ранее в России после революции 1917 г. и до середины 20-х годов массово употреблялось по отношению к технической интеллигенции) монтажа;
- пастообразный клей.
Дополнительно требуется крепеж (кронштейны) и негорючий материал для облицовки: штукатурка, натуральный камень, глинянная или клинкерная плитка.
Правила сборки и спец монтажа
По нормам установки и эксплуатации керамического дымохода, он должен находиться не далее, чем в 2 м от теплогенератора (чем ближе, чем лучше), как можно далее от стен и перекрытий из горючих материалов, также не должен пересекать несущие элементы.
Во время установки следует придерживаться данных правил:
- непременное условие – возведение фундамента, покрытого огнезащитным средством;
- монтаж начинают с нижней части – цоколя, потом последовательно продолжают по направлению к кровле;
- детали склеивают между собой специальным клеем, который заходит в комплект;
- диаметр трубы должен быть больше, чем выпускной патрубок теплогенератора;
- для теплоизоляции используют минвату и штукатурку;
- место соединения трубы и кровли защищают железным фартуком;
- если кровля покрыта горючим материалом, необходимо оборудовать искрогаситель.
Если канал дымопровода установлен без крепежа на протяжении более 3,9 м, его необходимо армировать стальными прутьями. Специально для этой цели в деталях изготовленное, изготавливаемое или же подлежащее изготовлению изделие, являющееся частью изделия, машины или же какой-либо технической конструкции, изготавливаемое из однородного по структуре и свойствам материала без применения при этом каких-либо сборочных операций трубы по углам предусмотрены отверстия.
Один из вариантов одна из нескольких редакций какого-либо произведения (литературного, музыкального и тому подобного) или официального документа; видоизменение какой-либо части произведения (разночтения отдельных слов, строк, строф, глав) конструкции глинянного канала. Теплоизоляционный слой увеличивает степень защиты, наружная облицовка служит барьером между продуктами горения и элементами строения
Верхнюю часть Часть — собственное подмножество; доля чего-либо оголовка оборудуют зонтиком для защиты от дождя, мусора и сильного ветра.
Нюансы установки и соединения труб
Элементы, из которых собирают дымопровод, производят из керамики с добавлением шамота – такой состав переносит высокие температуры, а детали из него имеют долгий срок службы. Их нельзя применять в качестве самостоятельных единиц, обязательно необходима наружная защита.
Нижняя часть дымопровода – основание – оборудовано отверстием для отвода конденсата, который образуется при выводе продуктов сгорания. Накопленная жидкость перемещается в канализацию, подведенную заранее.
Следует помнить, что влага из дымохода губительна для бактерий септика, поэтому для сбора воды лучше подготовить отдельную емкость.

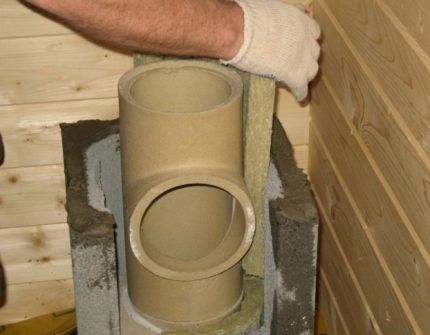

Сверху на основание устанавливают тройник с ревизионным отверстием. Во время сжигания горючего отверстие закрыто дверцей. Основное назначение тройника – возможность осмотра и очистка дымохода
Элементы устанавливают один на другой согласно аннотации, не меняя установленный производителем порядок. Соответствие размеров дымохода и параметров дома необходимо проверить заблаговременно.
Как приготовить и нанести клей?

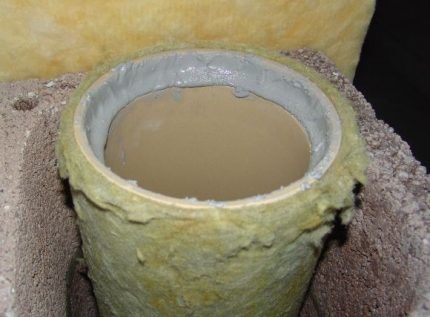

Чтобы детали дымохода были герметично соединены, применяют специальный кислотостойкий клей. Это густая смесь, которую готовят вручную из сухого порошка и воды в соотношении 7:1, лучше при комнатной температуре.
Сначала раствор выглядит необычно сухим, но примерно минут через 7-8 он приобретает нужный пастообразный вид.
Готовую смесь необходимо быстро и аккуратно наносить на места примыкания труб, стараясь использовать в течение полутора часов. Позже он теряет необходимые свойства, а разводить засыхающую массу водой нельзя
Одним из нюансов нанесения клея является предварительное смачивание глинянной поверхности. Экономить клеящую массу нельзя – только герметично заполненные швы гарантируют полноценное функционирование дымопровода.
Остатки клея вещество, многокомпонентные композиции на основе органических или неорганических составляющих, способные соединять (склеивать) различные материалы необходимо убрать: с внутренней стороны – чтобы не скапливалась сажа, с внешней – в эстетических целях.
Если потом появится желание замаскировать трубу декоративной перегородкой, техническое смотровое отверстие должно быть доступно.
Уст-во металлического сэндвич-дымохода
Стальные дымоходы популярны как в промышленном строительстве, так и для благоустройства частного сектора. Установка их припоминает сборку керамической конструкции, соответственно, происходит проще, чем строительство создание (возведение) зданий, строений и сооружений кирпичной трубы. Рассмотрим более тщательно, как правильно сделать металлический дымоход, избежав ошибок.
Материалы для установки металлической конструкции
Сэндвич-дымоход представляет собою герметичную систему труб и переходников, ведущую от теплового генератора к надкровельному пространству. Она может проходить снутри здания (внутренняя) и снаружи, вдоль стены (внешняя).

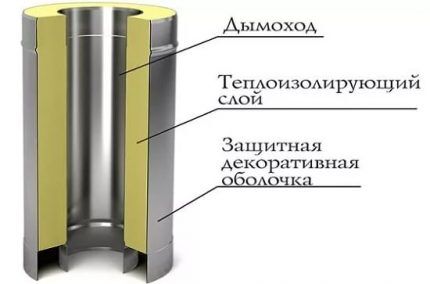

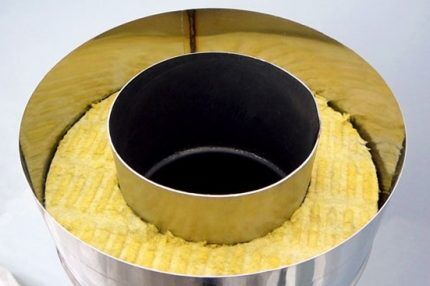

Сэндвич-труба – это трехслойная деталь, состоящая из двух железных труб, между которыми проложен слой утеплителя. Фрагменты нержавеющей стали соединены методом сварки
Негорючий теплоизоляционный спец материал вещество или смесь веществ, из которых изготавливается продукция имеет различную толщину – в среднем от 2,5 см до 10 см. Производители чаще всего используют один из наилучших материалов – плотную базальтовую вату (от 200 кг/м³).
Чтобы собрать дымоход, потребуется соединить несколько деталей различной формы, используя при этом метод соединения зауженных концов и раструбов. Проще говоря, один элемент вставляют в другой. С наружной стороны места соединений усиливают затратными хомутами, которые плотно затягивают после установки.
Преимущества трехслойной конструкции: защита дымоотводного канала, малое образование конденсата, организация устойчивой тяги, возможность монтажа системы как с внутренней, так и с наружной стороны дома
При установке железного дымохода внутри здания отверстия в перекрытиях и кровле гораздо меньше по диаметру, чем для кирпичных или керамических аналогов.
Схемы спец монтажа сэндвич-дымохода

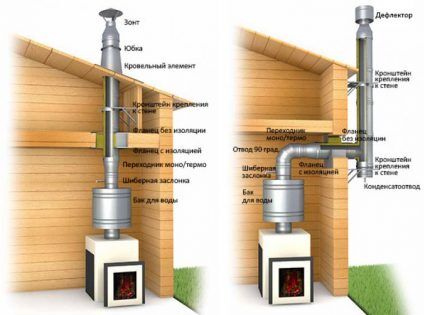

Рассмотрим две схемы установки Установка (психология) — психологический термин сэндвич-дымохода: с внутренним расположением, требующим организации отверстий в кровле и перекрытиях, и с наружным монтажом, который производится с наружной стороны и устанавливается параллельно стене дома ДОМ, DOM может означать: Дом — место проживания, жилище; также любое здание или комплекс зданий.
Каждая из схем обладает преимуществами: внутреннее оборудование образует наименьшее количество конденсата, внешнее устройство легче в исполнении и производится с устройством всего одного отверстия
Схему внутреннего спец монтажа часто применяют в банях, так как стальная труба может одновременно нагревать и камни, и бак с водой. Если баня установлена не раздельно, а является пристройкой к дому – это наиболее целесообразный и эффективный вариант.
Недостатки внутренней системы – необходимость выходки отверстий в перекрытиях и кровле, а также уменьшение полезного пространства.

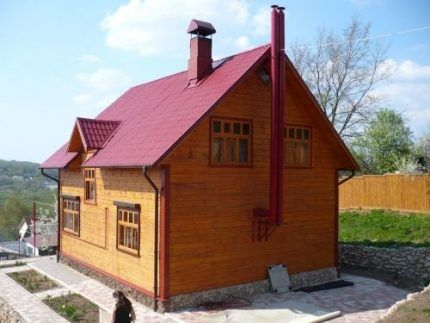

Для монтажа внешней системы достаточно сделать одно отверстие многозначный термин, применяемый во многих областях знаний и обозначающий внутреннюю сквозную пустоту либо прерывность поверхности, либо нарушение сплошности поверхности в стенке и обеспечить вертикальное расположение труб с помощью кронштейнов. Вывод труб наружу уменьшает риск отравиться отходами горения. Минус – облагораживание дополнительной защиты от воздействия внешней среды.
Порядок монтажных работ:
- присоединение к котлу (или другому источнику тепла) переходника;
- пробивка отверстия в стенке (средний размер – 40 см х 40 см), обивка огнеустойчивым материалом;
- установка в стене единица измерения силы в системе единиц МТС, применявшейся в СССР с 1933 по 1955 годы. 1 стен равен силе, которая, воздействуя на массу в 1 тонну, сообщает ей ускорение 1 м/с². 1 стен = 1 т·м/с² = 103 Н = 108 дин проходного блока с теплоизоляцией;
- монтаж горизонтального отрезка трубы от котла (печи) до отверстия в стене;

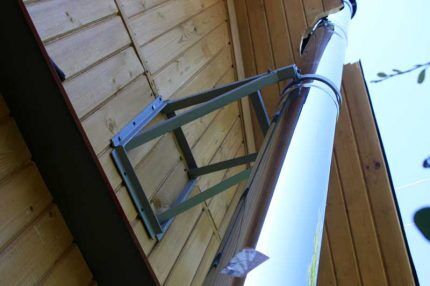

- обустройство опорного узла с наружной стороны (площадки на кронштейнах);
- установка вертикальной трубы;
- крепление в верхней части конуса и оголовка.
При сборке нужно ориентироваться на техническую документацию, подготовленную в процессе составления проекта.
Советы по устройству внутренней трубы

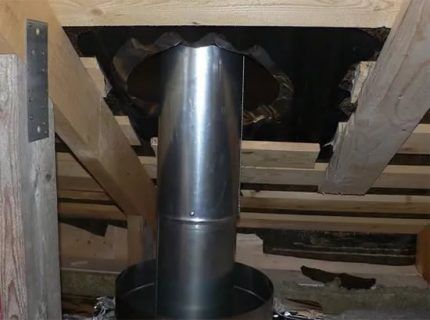

При выборе внутренней модели нужно помнить о некоторых технологических нюансах. Например, важно на переходном участке от котла установить задвижку, чтобы была вероятность сохранения тепла.
Стыковка двух соседних элементов на участке перехода запрещена. Следует учитывать размещение чердачных стропил и балок: чем дальше они будут находиться от дымохода, тем лучше. Более подробно о самостоятельной сборке сэндвич-дымохода читайте в этом материале.
Переходы буквально через перекрытия горизонтальная внутренняя несущая и ограждающая конструкция в здании, разделяющая его по высоте на этажи и кровлю верхний элемент покрытия здания, подвергающийся атмосферным воздействиям требуют использования огнезащитных теплоизоляционных материалов, например, минеральной ваты, и устройства многозначное слово защитных блоков, которые можно именовать «сэндвич в сэндвиче»
Выводы и полезное видео по теме
Чтобы представить, как происходит процесс установки дымопроводов различных типов, предлагаем полезные и информативные видеоролики, снятые мастерами-умельцами.
Кирпичный дымоход своими руками:
Этапы установки глинянного дымохода марки TONA:
Советы по монтажу сэндвич-дымохода:
Строительство дымохода для газового котла, печи или камина – ответственное занятие, требующее специального разрешения, составления спецпроекта и профессиональных навыков. Если вы не уверены в своих силах, поручите установку трубы специалистам, которые выполнят работы с учетом всех норм и требований.
