Маятниковая пила своими руками

Самодельная маятниковая пила, изготовленная умельцем своими руками: фото, подробное описание, а также видео, где показана пила в работе.

Как сделать маятниковую пилу своими руками

При работе в мастерской, весьма часто требуется отрезать ровно уголок, швеллер или профильную трубу. Решил сделать самодельную маятниковую пилу, конструкция не должна занимать очень много места в гараже и быть передвижной.

Отдельно хочется сказать по поводу двигателя. Просматривал примеры станков, значительное большинство рекомендуют ставить двигатели на 3 кВт, в идеале подключение к 3-х фазной сети или через ёмкость к однофазной.

У меня в наличии был движок на 1,2 кВт 1450об/мин, решил его использовать для изготовления станка, скорость на круге увеличить шкивами, чтобы не утратить мощность и без того малую я использовал частотник.

Размер круга 230-й, с возможностью установки и 300-го.

Процесс производства маятниковой пилы показан на фото

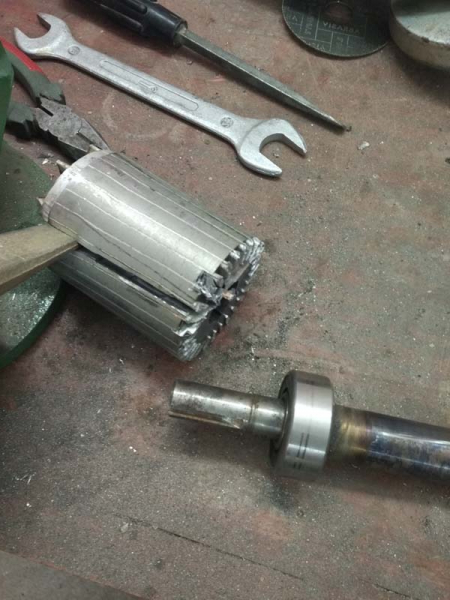

На маятниковый узел использовал вал ротора от сгоревшего двигателя. Опоры под подшипники сделал из водопроводной трубы.

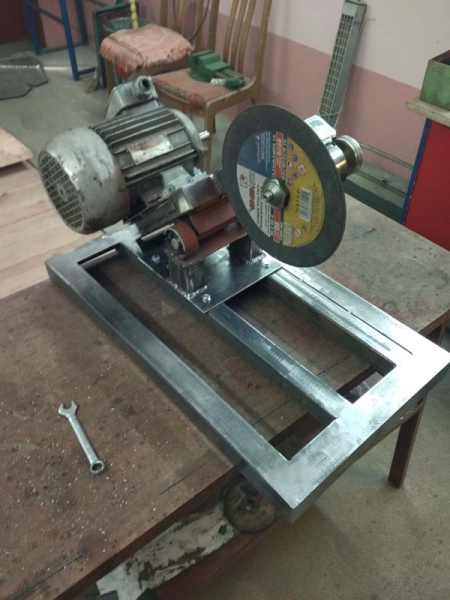

Вал и опору делал токарь. Рама для движка и вала сварена из профильной трубы 40 х 40 мм.

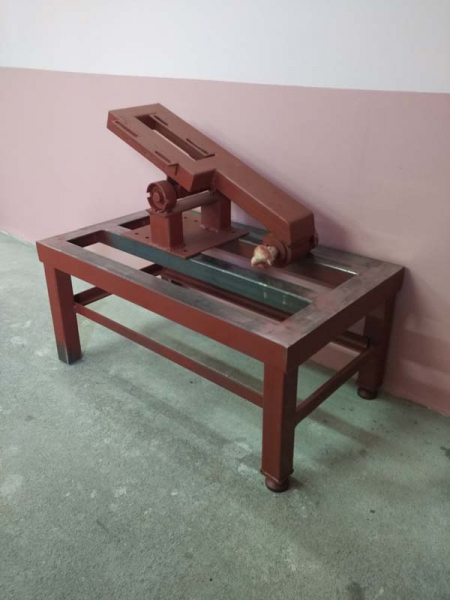

Стол сделан из уголка 45 х 45 мм и профильной трубы 40 х 40 мм.

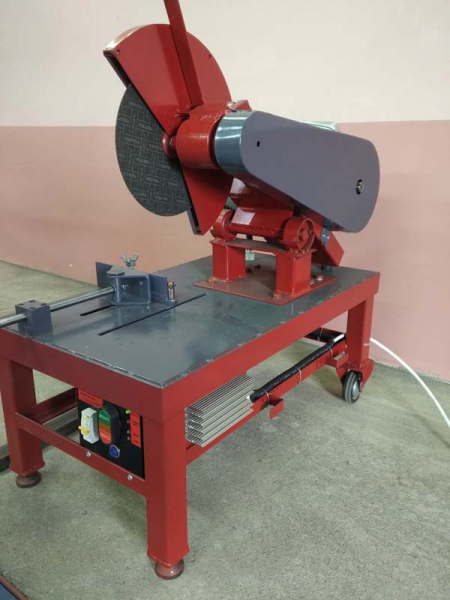

На 2-ух ножках стола колёса 75 мм, на противоположных — регулируемые опоры.

Столешница покрыта стальным листом 2 мм, защитный кожух из листа 1,5 мм

Остановлюсь чуть-чуть на частотном преобразователе, цена на них начинается от 100$, характеристики не смотрел, да и не нужно это мне, потому как покупать готовый я не собирался. Сделал самодельный частотник, обрисовывать его не буду, в интернете есть схемы и подробное описание. Просто покажу пару фото как выглядит сделанный мной.

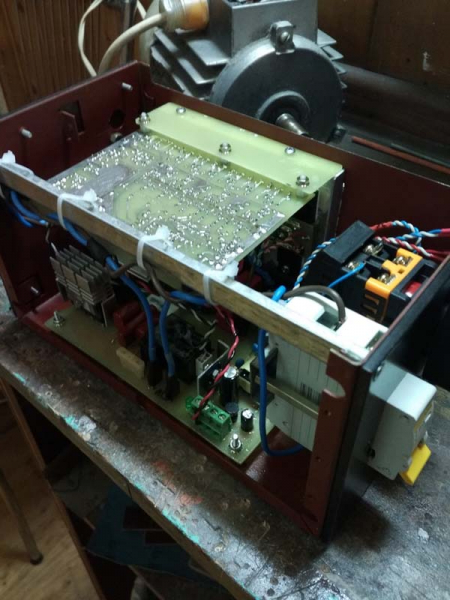

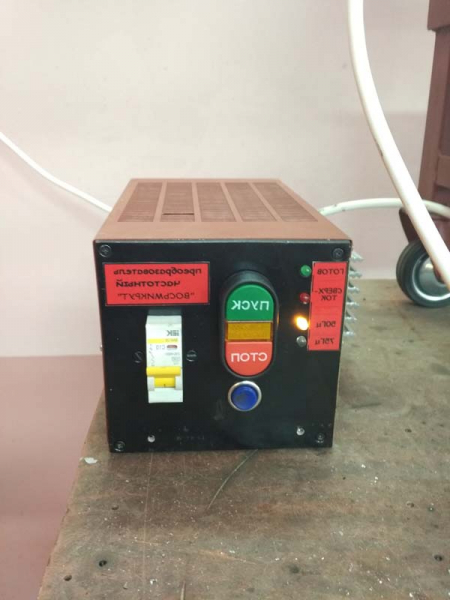

Частотный преобразователь в корпусе, будет закреплён под столом пилы.

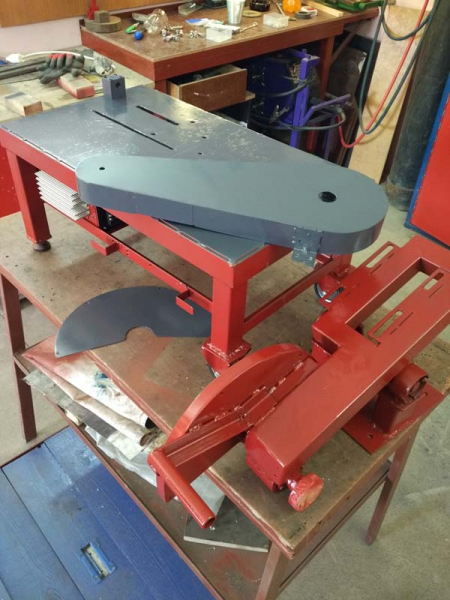

Крепление крышки защитного кожуха на удлинённых гайках, которые употребляются в паре со строительными шпильками.

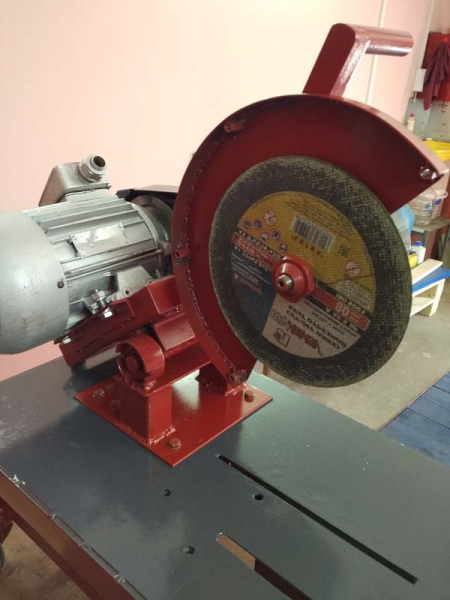

Самодельной маятниковой пилой я полностью доволен, немного не нравится как летят искры при работе, надо мудрить что-то с искроприёмником, как сделано в заводских торцовках.
Станок свободно пилит трубу D50 с толщиной стены 3 мм, при этом двигатель справляется без напряга, мощности вполне хватает. Габаритные размеры станка:
