Решил я утеплить гараж, ну и что бы там было совершенно уж тепло, с отцом изготовили своими руками металлическую печь. Далее фото и описание самоделки.
.
Применены материалы:
- труба Ø377х10,
- труба Ø108х5,
- труба Ø38х2,5,
- лист S=4 и 8мм,
- отвод Ø159х6 90º,
- швеллер 20, уголок 50 и 75, .

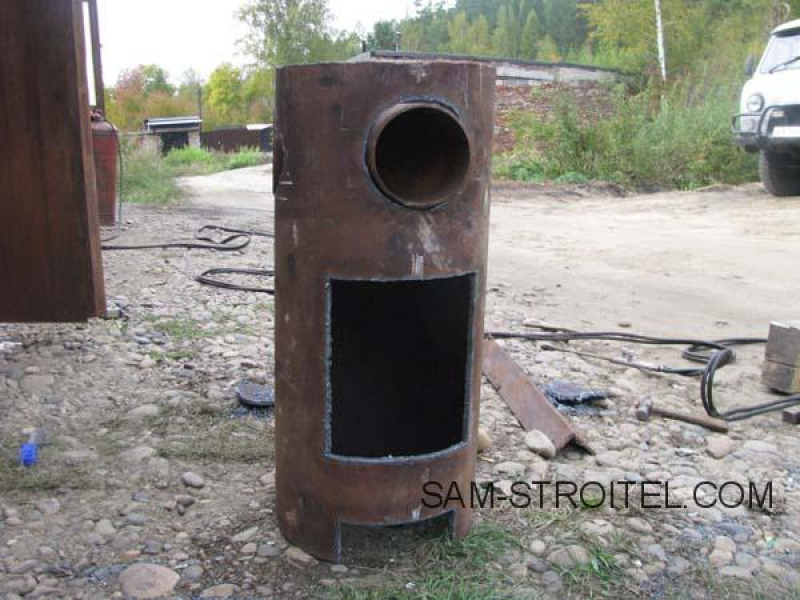

Для конвекции в стену печи врезан отвод Ø159х6 90º (чуть позже подвешу на регистр вентилятор и он будет дуть в него, в отвод), так же на стену печи (собственно для той де конвекции, только уже естественной) приварены мелкие трубки разрезанные по вдоль (к стати работает весьма хорошо, проверено).

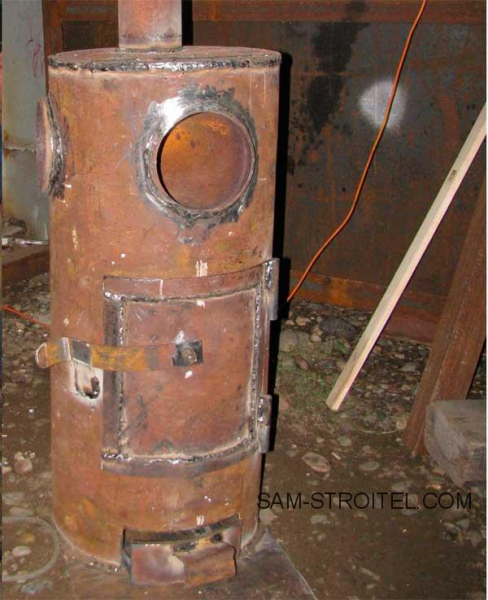

Ну вот собственно то что получилось.

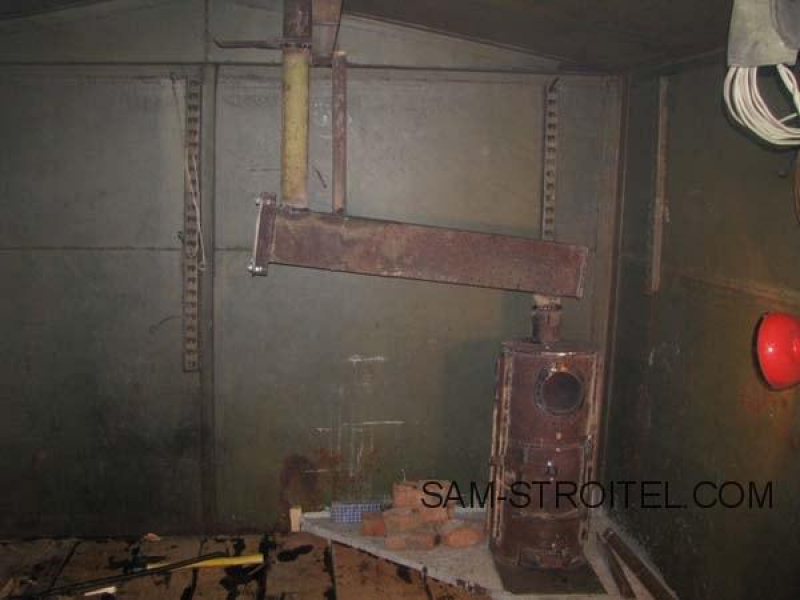

Теплообменник изготовлен из 20-го швеллера (просто сварен в коробку) перемычек в нём нет да и не необходимы они там. С права приварена заглушка из листа 4-ки с лева приварены уголки 50-е и просверлены в них (в уголках) отверстия, т.е. получился фланец и к нему приверчена заглушка из листа ч/з азбестовый шнур. На улице высота трубы 800мм.
Дополнительно утеплил стены гаража, пол, потолок, пенопластом 50мм. Поверх обшил доской дюймовкой
Печь работает отлично, 7-8 поленьев, хватает прогреть гараж с -15 до +20 градусов. Самоконвекция очень помогает в скорости обогрева.
Автор самоделки: Владимир.
