Обычное отопление гаража из печи на отработке и воздушного контура: фото изготовления своими руками с подробным описанием.
.
Умелец Алексей из Новокузнецка задался вопросом, как сделать отопление гаража своими руками. После обдумывания различных способов, было решено сделать отопление гаража на отработке с установкой дополнительного воздушного теплообменника.
Для производства самоделки были использованы материалы:

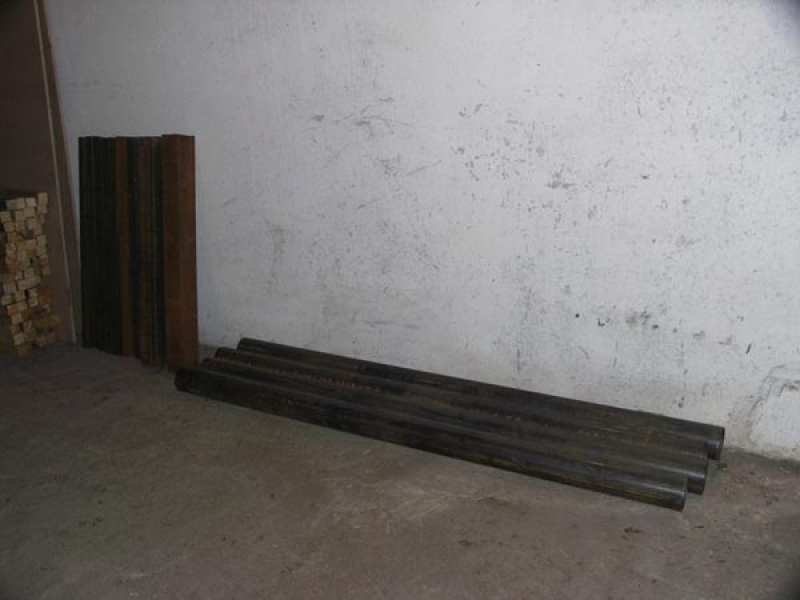

- Труба стальная, диаметром 108 мм, толщина стенки 5 мм – 8 метров.
- Труба профильная 100 х 100 мм – 2 метра.

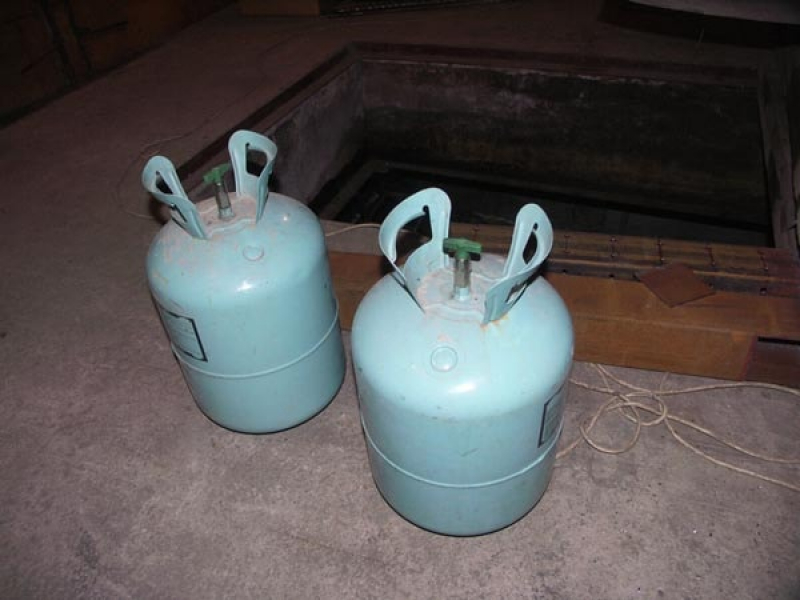

- Баллоны из-под фреона – 2 шт.
- Труба поперечником 219 мм (стенка 6 мм) для теплообменника.

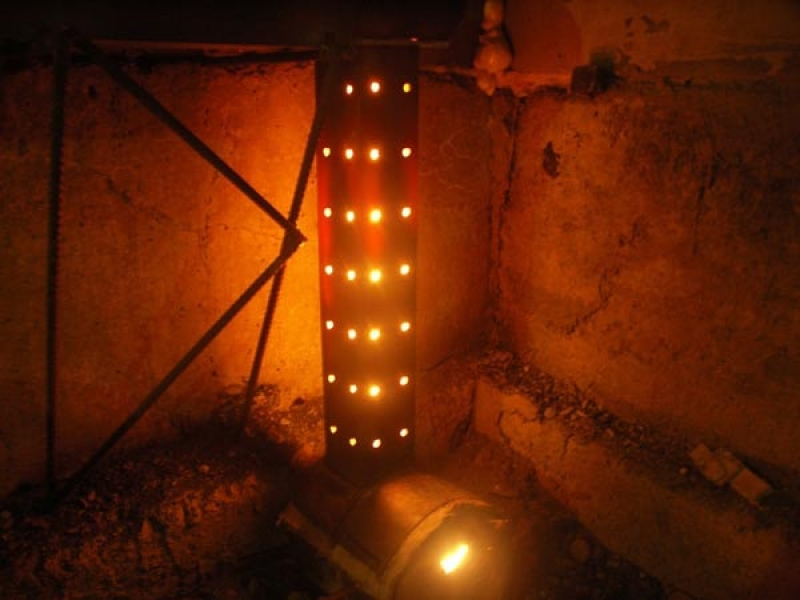

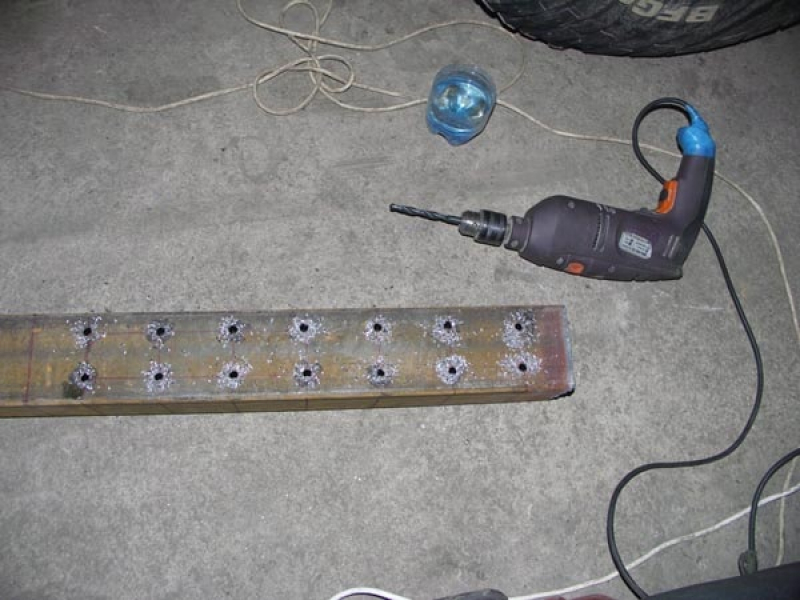

Камеру основного горения, автор изготовил из профильной трубы 100 х 100 мм, насверлил около 50 отверстий.

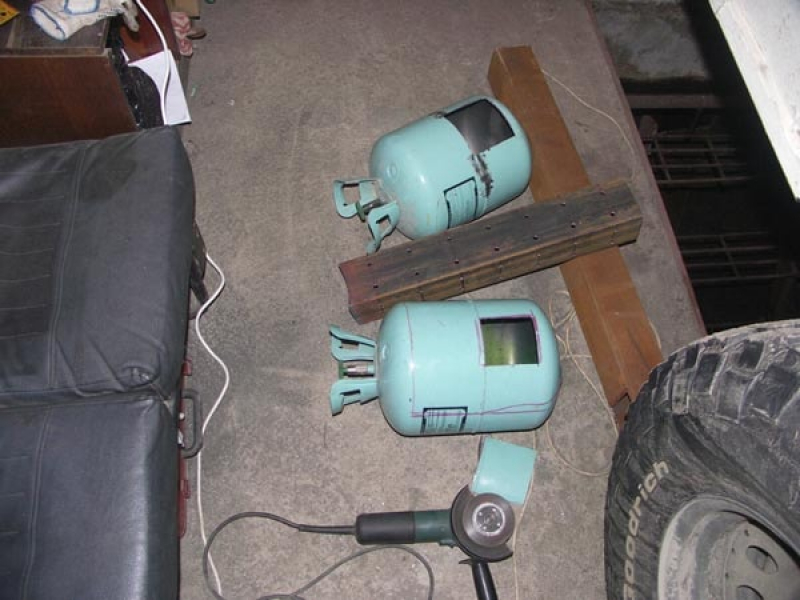

Вырезал в баллонах отверстия под размер профильной трубы.

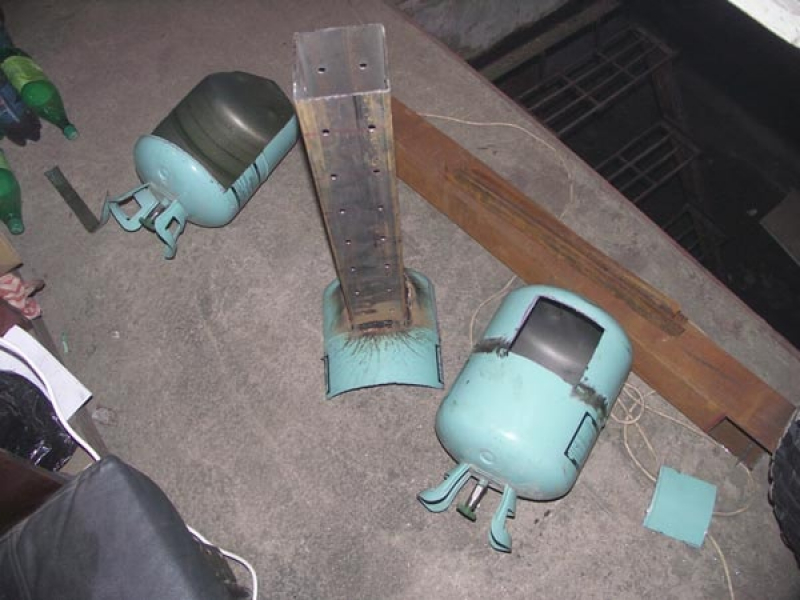

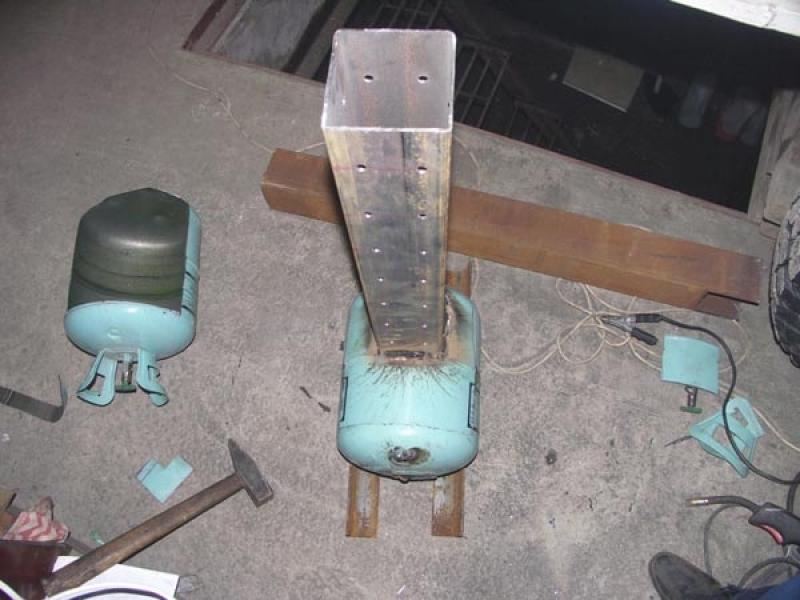

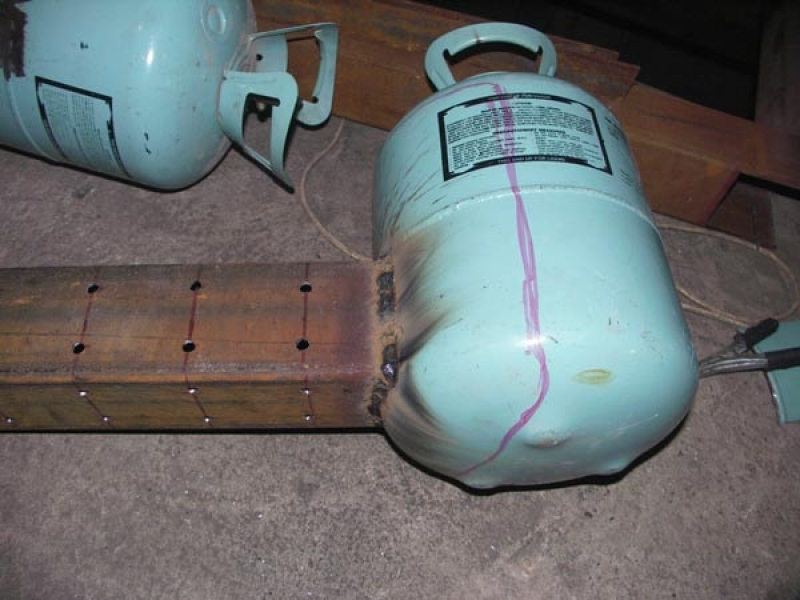

Приварил камеру горения к одному баллону.
Вырезал крышку печки.
Подогнал крышку под 2-ой баллон, изготовил поддувало, также сделал ножки под печь.

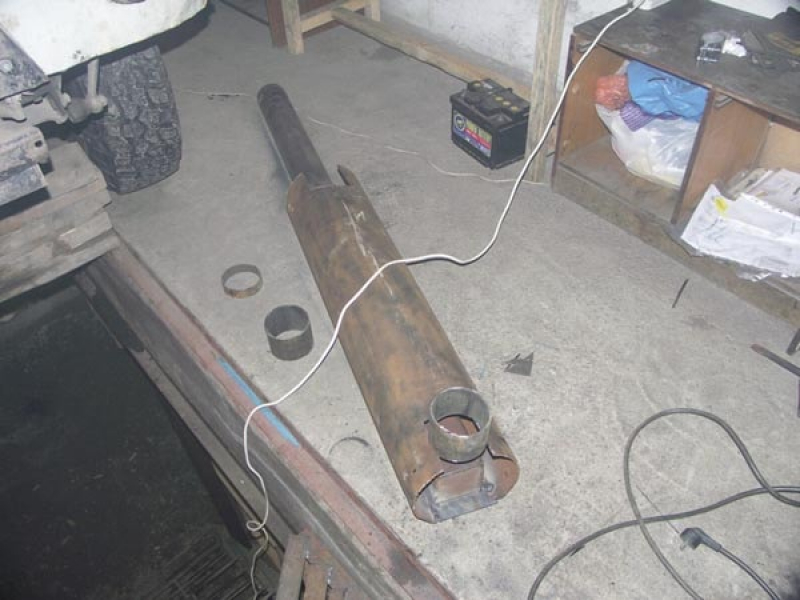

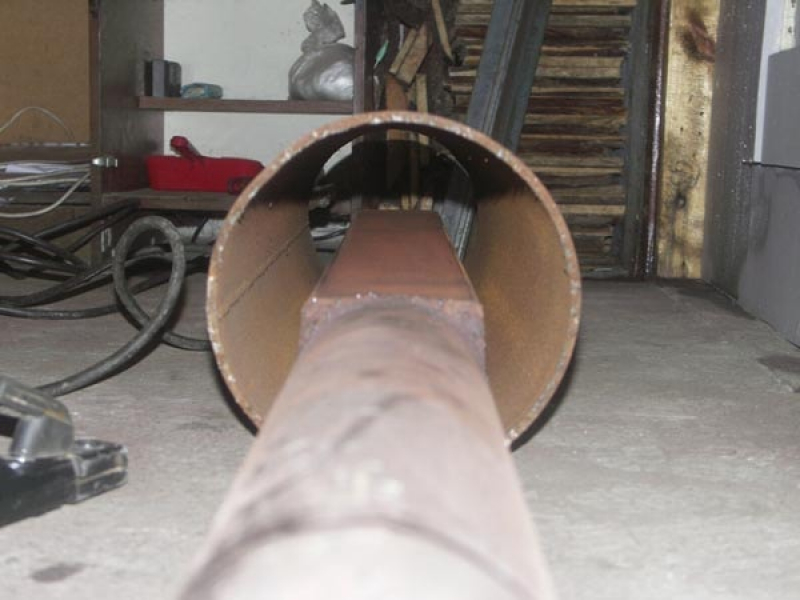

Из трубы диаметром 219 мм (стенка 6 мм), сделал теплообменник.

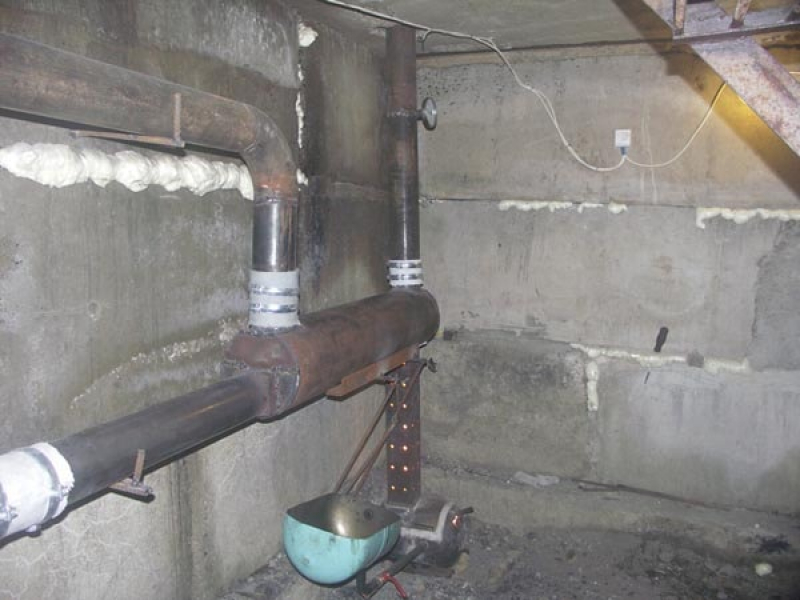

Печь решил поставить в нижнем ярусе гаража. Общая длинна дымопровода составила 8 метров.

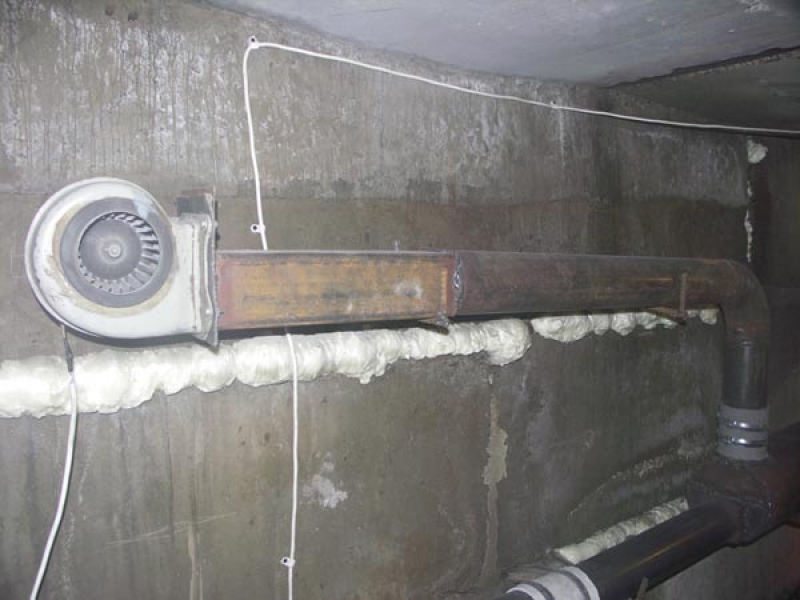

Циркуляция воздуха по теплообменнику осуществляется вентилятором улиткой от отопления УАЗа.

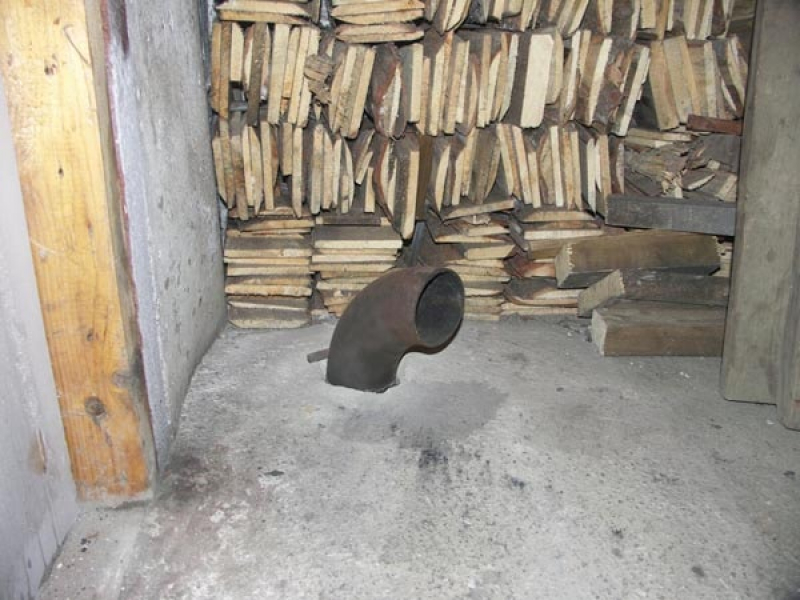

Теплый воздух выходит на верхний ярус гаража буквально через трубу.

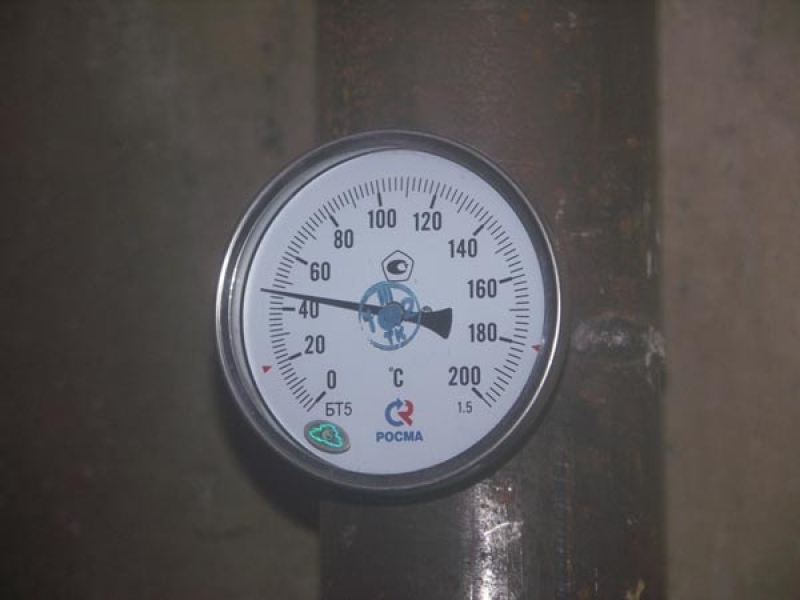

На трубе выхода подогретого воздуха стоит термометр.

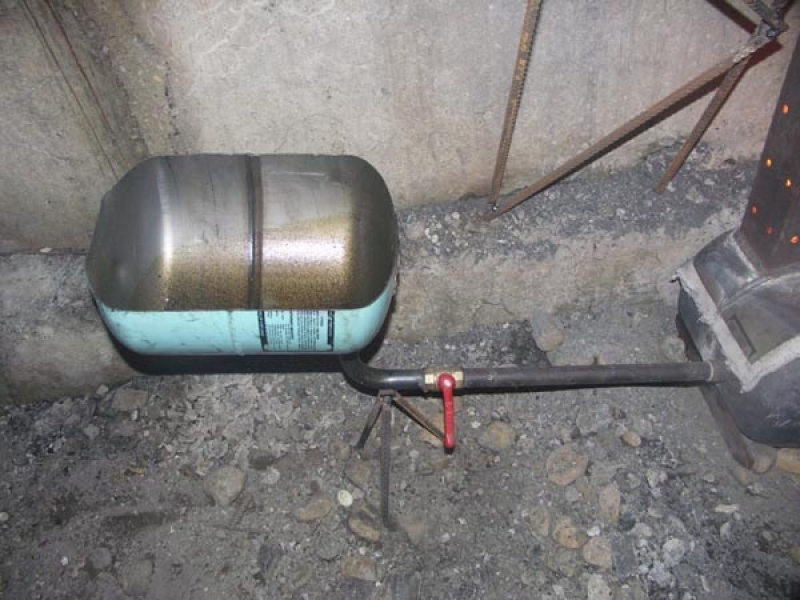

Из половины баллона сделал ёмкость для заливки отработки моторного масла.

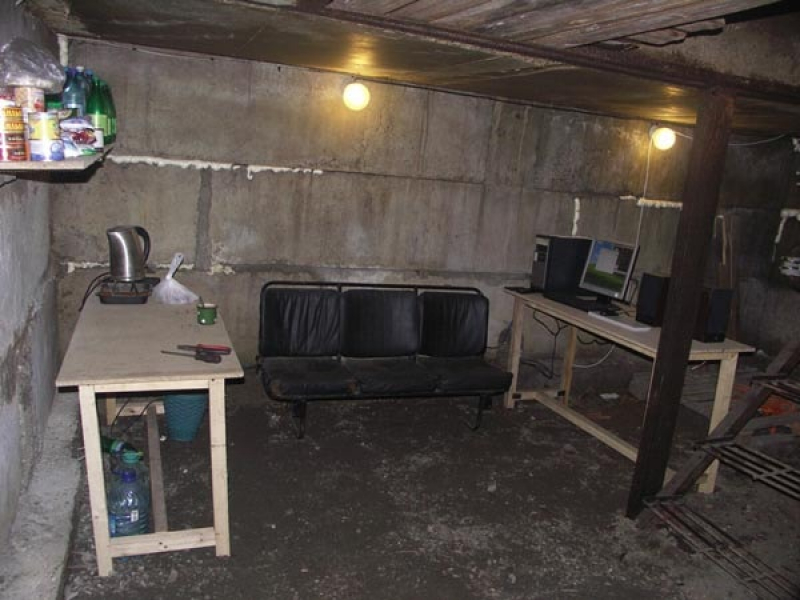

Создатель доволен своей системой отопления гаража. После растопки печки в среднем режиме, через час топки в нижнем ярусе гаража температура приблизительно +15С°, в верхнем +10 С°, при уличной температуре -10 С°.
Автор: Алексей Шпрингер из Новокузнецка.
