Самодельная печь из металла, изготовленная своими руками.
.
Всем привет! Вот сделал себе печь для отопления гаража, по типу буржуйки, но конструкцию чуть-чуть усовершенствовал.
Материалы для изготовления печки:
- баллон пропановый 50 литровый;
- лист 3-ка размером 50 х 190 см;
- листик нержавейки 1 мм размером 60 х 30 см;
- труба 108-я — 50 см;
- дверца и колосники чугунные.
На фото, показан процесс производства самодельной печки.
Основа — баллон из под пропана на 50 литров. Толщина стенки у него 3 мм, значит и для боковых стен тоже купил лист 3 мм. Дверка и колосники — покупные чугунные.

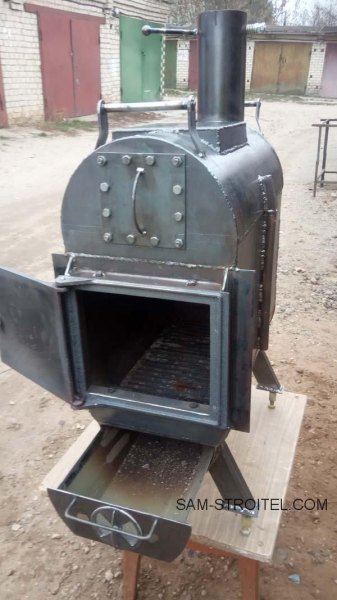

Для более лёгкой очистки от пепла, сварил под колосники ящичек, в фронтальной стенке которого сделал регулировку подачи воздуха.
Топливо для печки — дрова, обрезки досок и иных столярно-плотничьих изделий. Для того чтобы не работать печником, сделал регулировку подсасываемого воздуха, а чтобы тепло понапрасну в трубу не улетало сделал на выходе из печи шибер, только лишь не плотный, а с небольшой щелью по периметру заслонки.
Шибер, со щелочкой по периметру, чтобы не угореть.
Ещё одной предпосылкой выбора толщины металла 3-ки — изначально думал сделать печку «мобильной», типа попеременной установки сверху или снизу в подвале. Но первые дни эксплуатации показали несостоятельность этой идеи. Для более полной отдачи тепла над камерой горения сделал два канала теплопотери, а для их чистки во фронтальной стенке выше дверцы сделал лючок.

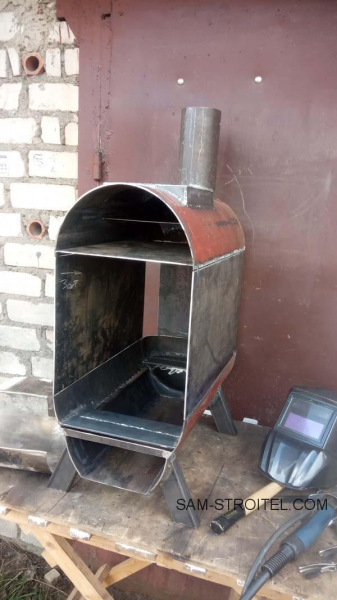

Видны каналы теплоотдачи, ещё не приварил фронтальную стенку. Вдалеке видно усиление из нержи для верха задней стенки.
Ещё посоветовали сделать для более полного сгорания (или для дожига пиролизных газов) эжекторы подачи воздуха в нижний канал теплопотери. Задумка такая — что воздух туда засасывается, смешивается с дымом и от высокой температуры стенок воспламеняется и сгорает.
Честно скажу — не знаю как эта идея рабочая, пламя спички отклоняется в сторону входа воздуха, значит воздух туда при горении печки попадает, только лишь что потом с ним происходит — для меня тайна, увы.

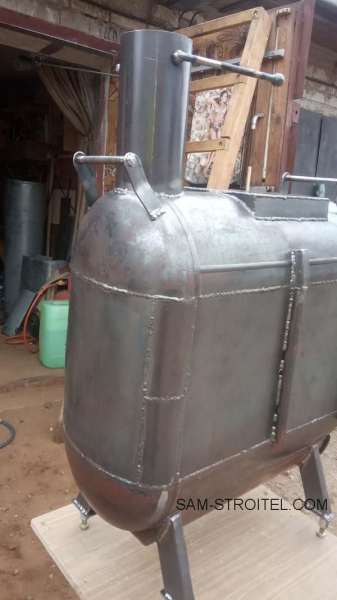

На фото, виден на боковой стенке печки, канал для подачи воздуха к эжектору. Обыкновенная трубка полдюймовка. Дополнительно помогает не коробиться тонким стенкам печки.
Идем дальше. Ещё сделал варочную поверхность, полностью себе рабочую, чайник на пару литров закипает на ней примерно за 10-15 минут, чего вполне хватает. Ещё усилил самые термонагруженные места нержавейкой. Это потолок камеры сгорания и нижнюю часть тыльной стены камеры вместе с боковыми. Для более долгой службы.
Дымоход — внутренний диаметр трубы — 100 мм, высота около 5 м, фактически вертикальный, небольшое отклонение от вертикали есть в подвале, не более 5-7 градусов, для точного вывода трубы.

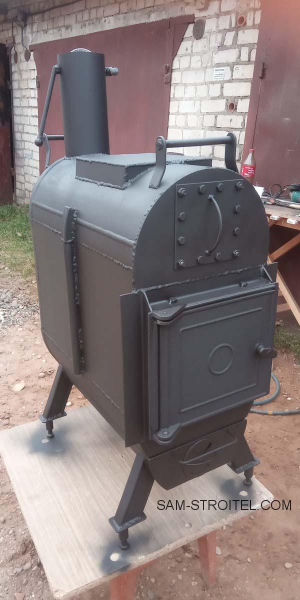

В конце, перед конечной установкой, окрасил термоэмалью CERTA.
Подведу итог

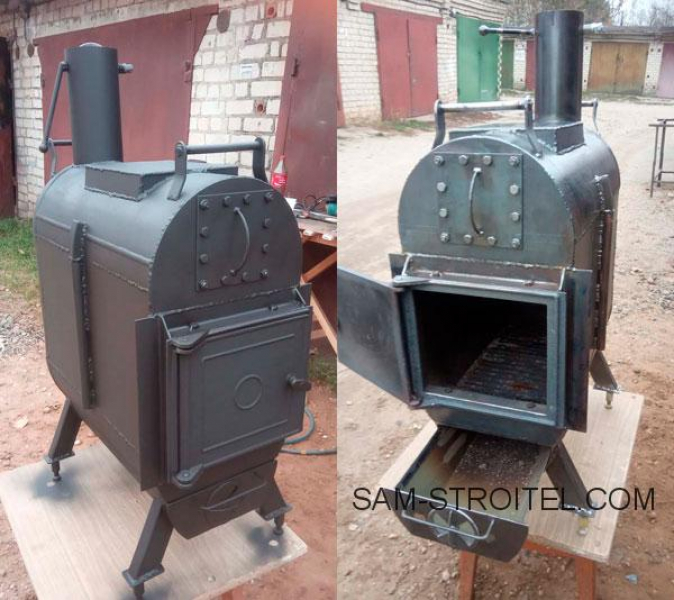

Печка получилась вполне себе удачной для первого раза, дешевый в изготовлении (материалы около 60-70$). Компактная (ширина — 30 см), но с длиной камерой сгорания (от дверки до задней стены влазит полено 56-58 см), дверка загрузки дров тоже большая(25 х 27 см, вход).
Недостатки. Для меня это в первую очередь — дымность. Дыма просто-напросто много, это огорчает. У соседа буржуйка с пряможогом и чуть большей камерой сгорания. У него дым еле заметен, у меня прям — паровоз. Что с этим делать — пока даже не представляю, буду рад советам.
2-ой недостаток — тонкие стенки. Для того, чтобы уменьшить количество дыма, надо как следует прогреть печку, но при этом боковые стены, несмотря на усиление нержавейкой, красные, прямо светятся. Это приведет к уменьшению срока эксплуатации.
Хотелось бы сделать приставку(сапог) для сжигания отработки. Но судя по тому сколько дыма идёт при сгорании дров, думаю что при сжигании отработки будет вообщем, караул. Может замахнусь чуть позже на полноценную печку на отработке.
Спасибо за прочтение. Буду благодарен за советы.
Создатель самоделки: Олег. г. Гродно. Беларусь.
