У многих клонов видеоигровой приставки Dendy отсутствует AV выход, а за место него имеется лишь RF модуль, то есть выход для подключения приставки в антенное гнездо телевизора, буквально через него видеосигнал обычно идёт немного худшего качества, чем через тюльпаны. А в моём варианте приставки Денди, которую прислали на модификацию и совсем видеосигнал в ужасном качестве, всё в «снегу», даже в ручной настройке на канал не удаётся добиться хоть более-менее обычного качества картинки.
Поэтому сегодня будем заниматься доработкой и исправление косяков игровой приставки Денди, переделаем RF-модуль и исправим выходы AV, так как хоть они в приставке есть, но их центральные контакты запаяны на землю. Потом добавим видеоусилитель для Dendy, чтобы получить максимального качества изображения, правильных сочных цветов и получить max удовольствия играя в игры сидя за кинескопным телевизором.
Исправление схемы стабилизатора питания, меняем на КРЕН-ку (7805)
Я увидел, что в данном клоне Денди в качестве стабилизатора питания на 5В стоит транзистор со стабилитроном, пару резисторов с конденсаторами, это не весьма хорошая схема и желательно вместо неё поставить микросхему стабилизатор в общем случае предназначен для предотвращения изменения параметров под действием дестабилизирующих факторов (вибрация и тп.): В математике: стабилизатор множества по действию группы, см. действие группы на 5В – 7805. Берём схему стабилизатора, а также и схему видеоусилителя, выхода многозначный термин звука с делителем на резисторах в точности как у игровой приставки Dendy Junior и всё будет работать как постоянно отлично.
Зарисовал схему стабилизатора, который стоит изначально с завода (она в тетради ниже) и сверху ту на которую станем переделывать, на микросхеме 7805. Теперь распаяем эту схему вместо старой, которую нужно перед этим выпаять, дорожки тоже придётся кое-где разрезать, а где-то добавить, Стабилизатор 7805 запаял на проводах, к нему также должен крепиться радиатор для остывания.
Исправление работы RF-модуля, убираем помехи
Как Вы можете видеть изначально видеосигнал из RF-модуля у Денди идёт на ТВ очень шумный, много помех в виде снега и искажённые цвета. Здесь всё просто, нужно эту часть заэкранировать, просто-напросто сделать металлический кожух сверху над всем модулем и соединить его с минусом питания. Но перед этим лучше все бескаркасные катушки залить парафином, чтобы не уходила частота, так как стоит чуть-чуть задеть катушку и сигнал пропадает.
Также при добавлении в последующем видеоусилителя электронных усилителей и режимы работы активных усилительных приборов (ламп или транзисторов) традиционно обозначаются буквами латинского алфавита видеосигнал на этот радио модуль будет идти сильнее и качество Качество — философская категория картинки заметно улучшится, в этом Вы убедитесь позже (даже в итоге экран не понадобился).
Делаем для Денди AV-mod
У данной приставки хоть и есть выходы на тюльпаны, но центральный контакт у них запаян на землю, то есть они не задействованы, надо аккуратно канцелярским ножом отделить центральный вывод от земляной дорожки, на фото я ручкой расчертил участки, где надо резать.
Собираем навесным монтажом видеоусилитель для Dendy
Согласно схеме, приведённой ранее паяем пару транзисторов pnp и npn, структуры, сюда очень много какие подойдут, можно использовать такие как в схеме от оригинального Dendy Junior, а можно и другие подобные маломощные, хоть КТ315 и КТ361, главное, чтобы коэффициент усиления у них был не ниже 50-ти и были частотными (выше 10 МГц), у меня оказались в наличии транзисторы A1309 и C3311, их и поставил. На фото я обвёл часть схемы видеоусилителя с деталями, которые необходимы для сборки, резисторы вместо 220 Ом поставил на 200, а вместо 2,2 кОм на 2 кОм.
Исправляем чересчур громкий аудиозвук
Для этого на плате чипа или RF-модуля нужно добавить делитель напряжения на двух резисторах на 10 кОм, как на уникальной схеме графический документ; изложение, изображение, представление чего-либо в самых общих чертах, упрощённо (например, схема доклада); электронное устройство, содержащее множество компонентов (интегральная схема) Dendy Junior, что приводил выше, делаем всё как указано в схеме, нужно только найти дорожку, которая идёт с аудио данными к RF-модулю, в итоге эти резисторы припаял около самого разъёма выхода аудио на телевизор, один в термоусадочной трубке, а второй рядом, звук стал не таковой мощный, как и должен.

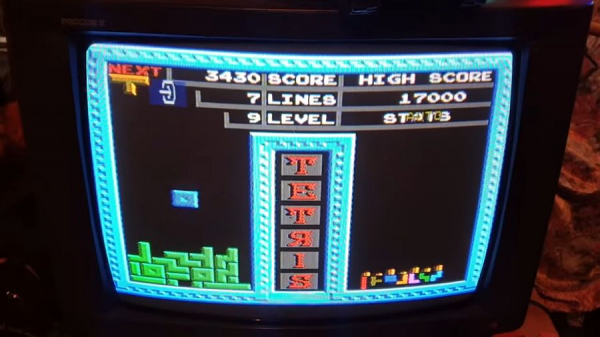

В итоге, после всей переделки и модификации приставки многозначный термин Денди видеосигнал стал незапятнанный, мощный с сочными цветами, как по AV выходу, так и по RF, причём по последнему изображение практически не отличается чем через AV, всё благодаря видеоусилителю и сейчас даже без металлического экрана работает всё без помех.
Посмотрите видео по всему процессу переделки игровой приставки Dendy с добавлением видеоусилителя и готового результата модификации:
