Самостоятельное выполнение электромонтажных работ разрешает значительно сэкономить как время, так и деньги. Для осуществления таких задач необходимо изучить их особенности, последовательность выполнения и прочее.
Этим конкретно займемся в данной статье, где мы рассмотрим нюансы выполнения электромонтажных работ. Информация будет представлена в виде пошагового управления, дополненного детальными фотографиями, на которых проиллюстрирован процесс монтажа.
Хотя схема подключения двухклавишного выключателя для 2-ух лампочек может показаться сложной, разобравшись в принципах работы такого устройства, монтаж сможет выполнить даже новичок в электрике.
Общие сведения о двухклавишном выключателе
Выключатели этого типа почаще всего используют для освещения в двух соседних помещениях или для управления многорожковой люстрой. Первый вариант обычно применяется для раздельного освещения санузла или для осветительных приборов, установленных в различных комнатах.
Если есть возможность включать оба источника света из одной точки, разумнее будет установить одно уст-во с двумя клавишами, чем два отдельных одноклавишных выключателя.
При организации управления люстрой таким образом можно регулировать спец уровень освещения помещения, включая только часть лампочек или все сразу. Эта схема может быть полезна и на кухне, к примеру, для включения верхнего и нижнего света.
Неопытному мастеру может быть сложно разобраться с схемами и порядком подключения двухклавишного выключателя. Но, если понять принцип и последовательность действий, то трудностей не возникнет.
Особенности установки выключателя
Предположим, что наша задачка заключается в оснащении электропроводкой новостройки, с которой еще не работал электрик. Рассмотрим особенности выполнения электромонтажных задач по шагам.
Этап #1 — выполнение подготовительных работ
Для начала необходимо подготовить нужные инструменты и материалы:
Подключение начинается с предварительного этапа. В первую очередь необходимо установить распределительную коробку, в которой будут собраны и соединены все провода в взаимосоответствии со схемой.
Чтобы защитить цепь от повреждений и перегрузок, понадобится автомат, а для защиты пользователей от удара в случае утечки тока понадобится УЗО. Эти устройства устанавливают в распределительном щитке квартиры или дома, где для них предусмотрены специальные места.

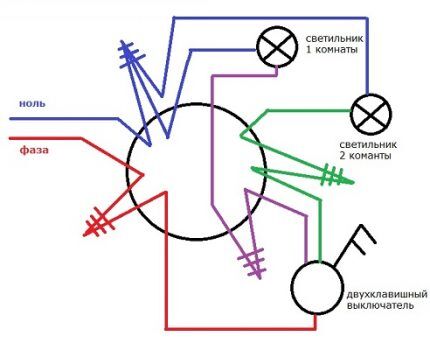

Схема подключения двойного выключателя очень поможет правильно соединить все элементы и провода. Понимание принципов значительно упростит монтаж
Если по каким-то причинам такая установка невозможна, УЗО и полуавтомат устанавливают на монтажной рейке, прикрепленной прямо к стене. Затем необходимо установить подрозетник для выключателя.
Подрозетник надо выбирать в зависимости от материала стены: для бетона или гипсокартона. Устройства для бетона также используют на других схожих основаниях: кирпич, газо- и пенобетон, керамзитовые блоки и так далее. В стене делают отверстие нужного размера и потом фиксируют коробку гипсовым или цементным раствором.
Начинать монтаж следует с установки защитных устройств (обычно в щитке), распределительной коробки и подрозетника для выключателя
Шаг #2 — выбор и установка подходящего подрозетника
Для работ с гипсокартонными плитами используются другие модели и способы монтажа подрозетников. Они оснащены распорными элементами, позволяющими надежно зафиксировать устройство в отверстии. Аналогичные подрозетники используются для установки на стенах с обшивкой из ДСП, фанеры и т.д.
Теперь можно приступать к прокладке проводов. В соответствии с составленной схемой надо сделать разметку и проложить штробы, если предусмотрена скрытая прокладка кабеля.
Для подключения выключателя в подрозетнике нужно оставить примерно 10 см провода. Жилы следует очистить от изоляции на 10 мм

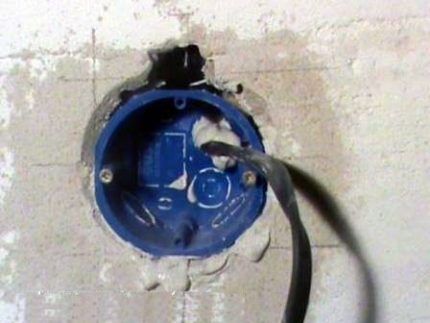

Подрозетники, предназначенные для установки в бетон, устанавливают в отверстие и фиксируют гипсовым или иным подходящим связывающим раствором
При выборе подрозетника для выключателя стоит обратить внимание на этот нюанс. Свежие модели таких устройств изготовлены из пластика и имеют диагональ 67 мм. Старые, обычно металлические, аналоги чуть-чуть больше, с диагональю 70 мм. Эта небольшая разница может оказаться решающей.
Современные двухклавишные выключатели совершенно подходят для 67-миллиметровых подрозетников. Зафиксировать механизм внутри можно с помощью распорных ножек или винтов.
В железных моделях три дополнительных миллиметра могут затруднить установку выключателя, так как длина распорных ножек, расположенных по бокам механизма, может не хватить для надежного закрепления.
Для установки в фальш-стену из гипсокартона или другого легкого материала следует использовать подрозетники, которые крепятся с помощью распорных частей
Если установка выполняется в подрозетник нового образца, помимо распорок следует применять более надежный метод крепления с использованием винтов, для которых на металлической рамке выключателя предусмотрены отверстия. Перед началом работ нужно убедиться, что на проводах отсутствует напряжение.
Этап #3 — тонкости работы с проводами
Для двухклавишного выключателя нужно использовать трехжильный провод с заземляющей жилой. Такие кабели имеют двойную изоляцию: внутреннюю для каждой жилы и внешную для всего кабеля.
Сначала подводят питающий кабель к защитным устройствам, затем прокладывают линию от защитного устройства к распределительной коробке.

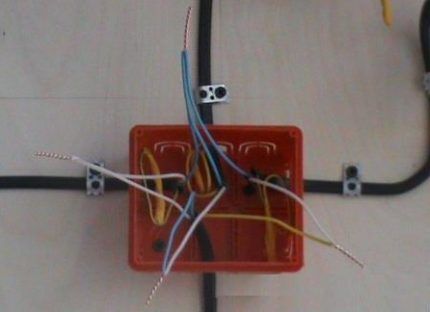

Из распределительной коробки обязаны выходить четыре провода: к УЗО и автомату, к выключателю, а также два — к двум светильникам
От коробки провод ведут к подрозетнику, а потом две линии — на светильники. В распределительной коробке нужно оставить концы около 150 мм, а для подрозетника достаточно 100 мм.
Сейчас необходимо установить УЗО и автомат. Номинал защитных устройств определяется отдельно для каждого конкретного случая в зависимости от мощности освещения.
Почаще всего в квартирах устанавливают УЗО на два полюса для отключения при необходимости двух отдельных линий, на входе каждой из них устанавливают однополюсной полуавтомат. Обе линии при небольшом энергопотреблении могут подключаться к однополюсному УЗО, после которого в цепь включают по однополюсному автомату для защиты проводки.
Дальше нужно соединить отдельные отрезки кабеля в общую сеть. Для этого необходимо снять наружную изоляцию. Обычно начинают с провода, который идет к распределительной коробке от защитных устройств, потом очищают изоляцию с отдельных жил.
Под изоляцией находятся три провода, изоляция которых различается по цвету.
Внутренняя изоляция трехжильного провода различается по цвету для каждой жилы: для фазы, нуля и заземления. Надо строго следить за этой маркировкой
Одна жила предназначена для нуля, вторая — для заземления, третья — для фазы. Нужно запомнить, провод какого цвета соответствует каждой функции.
Перед подключением концы аккуратно высвобождают от изоляции. При этом нужно следить, чтобы цветовая маркировка на жилах, подключенных к автомату, совпадала с теми, что из него выходят. Если нулевой провод проходит вверху по правой стороне, то и понизу он должен быть справа.
Заземление для осветительных приборов не всегда предусмотрено в стандартных схемах квартир. В этом случае 3-ий провод остается неиспользуемым.
Если же контур заземления имеется, его следует подключить, чтобы дополнительно защитить освещение от вероятных аварий. Этот контур присоединяют к соответствующим контактам на осветительных приборах. В новых моделях светильников обычно есть контакты для заземления.
Такая квота предосторожности при подключении двухклавишного выключателя для двух лампочек является обязательной, если освещение устанавливается в ванной комнате или другом помещении с высочайшей влажностью. Жилы заземления, которые не были использованы, следует заизолировать и уложить так, чтобы они не мешали предстоящему монтажу.
Этап #4 — установка и подключение выключателя
Снаружи стандартная модель выключателя состоит из 2-ух клавиш и декоративной рамки, хотя дизайн может варьироваться. За ними располагается рабочий механизм. Чтобы получить доступ к нему, надо снять клавиши. Для этого каждую из них поддевают отверткой и отсоединяют. Некоторые производители делают на краях кнопок небольшие выступы для облегчения процесса разборки.
После снятия клавиш необходимо удалить декоративную рамку. Для этого следует отвинтить крепежный элемент или открыть защелки. Контакты устройства могут различаться в зависимости от модели. Обычно они бывают винтовыми или самозажимными. Сейчас можно провести подключение и установить выключатель.

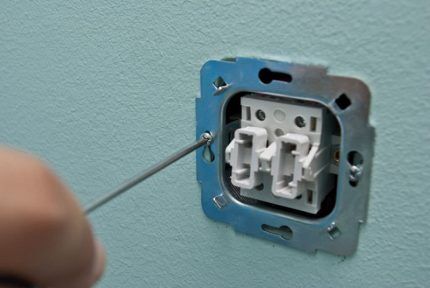

Помимо распорных лапок для фиксирования выключателя в подрозетнике также употребляют винты. Сначала нужно выровнять положение устройства с помощью уровня
После снятия наружного слоя изоляции с каждой жилы нужно удалить примерно 10 мм изоляционного покрытия — зачистить. Предварительно стоит изучить конструкцию устройства, обратив внимание на тип контактов. Выключатель следует развернуть обратной стороной и внимательно осмотреть.
Здесь обычно имеется схема, с помощью которой можно правильно выполнить подключение. Если на приборе схожей информации нет, ее стоит поискать в инструкции или использовать инструменты, чтобы определить, какой контакт предназначен для входа фазы, а какие два являются выходами.
Отсутствие нужной маркировки — редкий случай, характерный для некоторых старых моделей выключателя еще советских времен или для дешевых устройств низкого свойства, изготовленных в Китае. Иногда помогает простая логика: вход и выход часто располагаются на противоположных сторонах. Вход только лишь один, а выходов в таких выключателях всегда два.

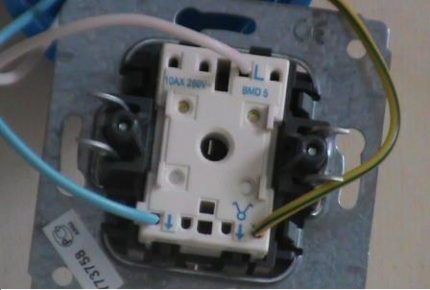

Вход и выход для контактов обычно располагаются на противоположных сторонах. Вход фазы обозначен как L, а подключение выходящих контактов — стрелками
Обычно буковкой L обозначают место подключения входа фазового провода, а стрелками на противоположной стороне — место подсоединения проводов, отвечающих за работу отдельной кнопки.
Жилу, которая чаще всего покрыта белой изоляцией, нужно присоединить к входу фазы, а другие две жилы, которые на фото имеют голубой и желто-зеленый цвет, — к соответствующим гнездам. После того как все контакты подключены, нужно развернуть устройство и установить его в подрозетник.
В моделях с самозажимными контактами подключение выполняется очень просто. Зачищенный конец провода надо просто вставить в место подключения, где установлен зажим, который автоматически фиксирует соединение пружиной. Так подключают все три провода.
Следует пристально следить за цветовой маркировкой отдельных жил. После того как они вставлены в разъемы, нужно немного потянуть назад, чтобы убедиться, что соединение надежное. Если необходимо вынуть зафиксированные жилы из зажимных контактов, соединение надо отключить.
Для этого рядом с каждым зажимом предусмотрены кнопки, которые могут находиться на торцах устройства. При нажатии кнопки зажим размыкается, и провод можно просто извлечь. На выключателях с винтовыми фиксаторами часто отсутствует обозначение входа и выхода для проводов.
Обычно сверху размещается вход фазы, а внизу — два выхода. В конструкции таких устройств имеется пластина, к которой присоединены подвижные выходные контакты, их предназначение очевидно. Чтобы зафиксировать контакты в таком устройстве, нужно открутить зажимной винт, вставить в отверстие зачищенный конец провода, а потом закрутить крепеж обратно.
Слева стрелки указывают на винты выходных контактов двойного выключателя, справа — на винты, которые регулируют положение распорных лапок для спец монтажа устройства в подрозетнике
При этом нужно следить, чтобы край изоляции не оказался в месте зажима. Еще два винта в таких устройствах служат для фиксирования прижимающих распорных лапок. Их отвинчивают, чтобы завершить установку выключателя в подрозетник. Теперь можно переходить к подключению осветительных приборов.
Этап #5 — завершение монтажных работ
Необходимо взять провод нужной длины и уложить его в приготовленный канал или на стену/потолок согласно разметке. Нужно зачистить жилу и подключить ее к необходимому контакту. Если употребляется стандартный пластиковый клеммник, достаточно зачистить 5 мм провода.
Аналогичным образом подводят питание ко второму светильнику. Неиспользуемые провода заземления следует заизолировать. Сейчас необходимо взять питающий провод, который соединит распределительную коробку и провод, идущий от распределительной коробки к выключателю. Концы этих проводов следует высвободить от наружной изоляции.
Если провода заземления (здесь они желтого цвета) не используются, их нужно изолировать и убрать в процессе спец монтажа
Соединение отдельных жил в распределительной коробке можно выполнить методом скруток, что является простым, но не самым безопасным альтернатом
Жилы зачищают примерно на 40 мм. Затем необходимо соединить в скрутку два фазовых провода. Движения рекомендуется делать по часовой стрелке.
Скручивание можно сначала сделать вручную, а затем укрепить соединение с помощью пассатижей. Следует просто оставить только 5-7 витков скрутки, излишки удаляют кусачками.
Этот способ соединения электропроводов считается устаревшим и даже запрещен в ПУЭ п2.1.21.
Мастера рекомендуют использовать для монтажа электропроводов следующие методы:
Характерности популярных и надежных способов соединения проводов мы рассмотрели в следующей статье.
Если жила заземления на этом шаге не была использована, рекомендуется снова позаботиться о ее изоляции. Теперь нужно очистить от наружного и внутреннего покрытия конец фазового провода, который ведет к светильнику. Его следует соединить с одним из проводов, которые выходят из выключателя.
Точно так же поступают с проводом фазы, который ведет от второго осветительного прибора, его соединяют со второй жилой, выходящей из выключателя.
Снова следует заизолировать все неиспользуемые жилы заземления и уложить их в распределительную коробку. Если же заземление предвидено, соответствующие провода нужно последовательно соединить. Остается выполнить соединение нулевых жил: одну от провода питания и две от осветительных приборов. Их просто скручивают между собой.
Этап #6 — проверка работоспособности схемы
Теперь остается вкрутить лампочки в патроны осветительных приборов и проверить работу схемы.
По окончании сборки схема подключения двойного выключателя будет выглядеть приблизительно так. На этом этапе нужно выполнить проверку: включить УЗО и автомат, а затем клавиши — поочередно и вместе. После поверки устройства защиты нужно отключить
Сначала нужно включить УЗО и автомат. После этого поочередно инспектируют работу каждой клавиши выключателя, а затем включают и выключают оба светильника одновременно.
Если все сделано верно, лампы загорятся и погаснут в соответствии с положением клавиш выключателя.
После этого необходимо отключить защитные устройства и заизолировать все места соединения, завершив спец монтаж двухклавишного выключателя, установив декоративную рамку.
Выводы и полезное видео по теме
Наглядный процесс спец монтажа двухклавишного выключателя можно посмотреть здесь:
На практике подключить такое устройство несложно, нужно лишь разобраться с порядком всех операций и соблюдать потребности безопасности. Лучше и проще использовать современные приборы и материалы, так как они легче устанавливаются и лучше сочетаются меж собой.
