Современный двухклавишный проходной выключатель способен повысить спец уровень комфорта при управлении осветительным оборудованием практически во всех помещениях, включая жилые, технические, промышленного предназначения и т.д. Кроме того, он безопасный и при правильном применении поможет снизить расход электроэнергии. Неплохая перспектива, согласны?
Задумались без помощи других установить проходной выключатель на 2 клавиши, но не знаете с чего начинать? Мы поможем вам разобраться в этом вопросе — в нашей статье тщательно разберем его особенности, нюансы выбора, а также схемы подключения и порядок выполнения электромонтажных работ своими руками. Чтобы новеньким проще было освоить изложенный материал, мы снабдили публикацию наглядными фото и пошаговыми монтажными видеоинструкциями.
Уст-во и задачи проходного выключателя
Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп осветительных приборов, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.
Проходные и классические двухклавишные выключатели служат для управления:
Но простые двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные — с разных. Что и является их основной задачей и преимуществом.
Эта особенность и наличие двух клавиш даст возможность не только включить осветительные приборы в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.
При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях строения. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в черных помещениях и позволит экономить электричество.
Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для маленьких квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения
В жилых помещениях такие выключатели используются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.
Использование двуклавишных включателей бывает прибыльным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.
Чем отличаются от одноклавишных включателей?
Электроустановочные изделия на одну кнопку, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — 2-мя.
Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более серьезные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок
В итоге максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.
Конструкционные особенности изделия
Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А потому имеет в 2 раза больше контактов для подключения проводов.
Так, если у проходных включателей, оборудованных единственной кнопкой, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:
Чтобы избежать ошибок при спец монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.
Часто можно услышать, что такое грандиозное количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует реальности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто-напросто перемещены в разные положения.
Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.
То есть, у кнопок нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления передвигаются одинаково.

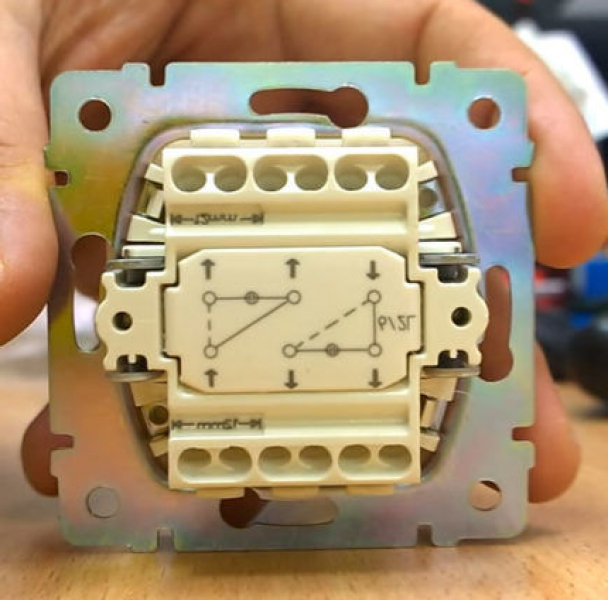

На фото изображен двухклавишный проходной выключатель. Его основная особенностью — большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы понизить вероятность ошибки при подключении
Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если ассоциировать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.
Подготовительные работы перед подключением
Практически во всех случаях при установке двухклавишных электроустановочных изделий понадобится дополнительный монтаж проводов и установка дополнительного оборудования. А все это, скорее всего, предстоит приобрести.
Так, на этапе подготовки пригодятся:
Прокладка провода осуществляется открытым или закрытым методом. Но в любом из случаев перед началом монтажа приобретенный электрокабель следует проверить на работоспособность.

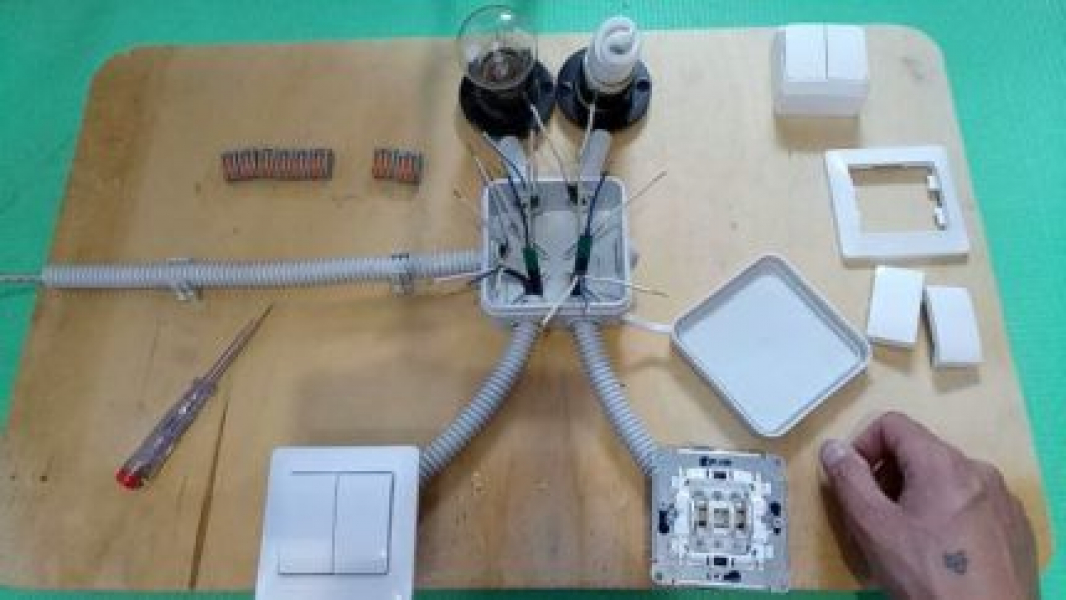

На фото изображена модель системы управления освещением, позволяющая получить представление о том, что должно выйти в ходе установки двухклавишных выключателей
При проверке кабеля вначале нужно выполнить внешний осмотр, а затем прозвон с использованием специального оборудования, к примеру, мультиметра.
При игнорировании обозначенного правила можно понести существенные убытки. Особенно это актуально для случаев, когда провод будет вмонтирован в стенку.
Если есть возможность заземлить проходной выключатель, то ею следует воспользоваться. Это касается тех случаев, когда предусмотрена шина РЕ. Обычно она имеется в новостройках.
При выполнении работ по подключению следует соблюдать квоты безопасности. Так перед началом процедуры следует обесточить помещение.
Схема и порядок подключения
Независимо от марки и других индивидуальностей двухклавишных электроустановочных изделий при монтаже придется соблюсти ряд важных правил.
На картинке изображена схема подключения двухклавишных проходных выключателей. При этом латинская буковка N является международным обозначением нулевого провода (маркируется голубым цветом). А буквой L отмечают фазный провод. Он на схемах, и часто в реальности, обозначается оранжевым цветом
Так, изначально необходимо подготовить место для установки подрозетников и распределительной коробки. Но это не трудно, так как все, что нужно это установить в перфоратор корончатое сверло нужного диаметра. Рекомендуем ознакомиться с подробным инструктажем по установки подрозетников.
Следует держать в голове о том, что в распределительную коробку от каждого двухклавишного выключателя проходного типа должно приходить 2 провода, состоящих из 3 жил (в виде концов длиной 10-15 см):
Не надо забывать, что ноль питающего провода в обязательном порядке должен быть соединен с нулевым проводом электроприбора. Если планируется править группой светильников, тогда ноль сети соединяют со всеми их нулевыми жилами. Лучшие коннекторы для соединения проводов мы разглядели в статье о самозажимных клеммниках.
Правильное подключение является залогом безопасной работы выключателей и светильников, а оно во многом зависит от коннекторов. Потому практично будет использовать удобные и надежные клеммники WAGO. Они относятся к самозажимным и безопасными, поэтому воздействие человеческого фактора будет минимальным
При выполнении электромонтажных работ важно не запутаться с кабелями. Такое предупреждение является важным из-за присутствия большого количества жил. Их следует маркировать, особенно в случаях, когда провода одноцветные.
За исключением того, все операции следует производить последовательно, то есть, не переключаясь на другую работу до выполнения начатой.
Подробные аннотации подключения проходного выключателя на 2 клавиши мы привели в другой нашей статье.
Как сделать правильный выбор
При покупке двухклавишных проходных выключателей следует отдавать предпочтение изделиям от узнаваемых производителей.
К примеру, на постсоветском пространстве, как, собственно, и в Европе, пользуется популярностью продукция востребованного немецкого бренда Legrand.
Направить внимание стоит на выключатели, относящиеся к серии Celiane, Velena. Эксклюзивная продукция этого производителя относится к линейке Exclusive Celiane.
Советуем также ознакомиться с
Кроме того, к лидерам сферы причислены компании:
На рынке представлены разные виды проходных выключателей. Но более востребованными среди потребителей являются сенсорные.
Двухклавишные выключатели могут стать частью системы «умный дом». Так как многие производители оснащают личную продукцию датчиками движения. В результате электроника сама позаботится о выключении освещения.
Выводы и полезное Video по теме
Первый видеоматериал поможет избежать ошибок, чрезмерных денежных трат при выборе, приобретении проходных выключателей:
В последующем видео на практике показано, как выполняется подключение выключателей к системе освещения:
Двухклавишные проходные выключатели способны сделать проживание более комфортабельным и безопасным. А также, при правильном размещении, оборудование поможет экономить электроэнергию. При этом в его качестве сомневаться не приходится — такие выключатели предусмотрены для долговременного использования.
Расскажите о личном опыте выбора двухклавишных проходных выключателей, мест для их монтажа и особенностях эксплуатации. Комменты можно оставить в специальном блоке, расположенном ниже. Там же можно задать возникшие вопросы нашим профессионалам и другим посетителям сайта, принять участие в обсуждении, указать на неточности или ошибки, выявленные в ходе ознакомления с материалом статьи.
