Подробное описание производства самодельного сверлильного станка своими руками.
Самодельный сверлильный станок
Приветствую! С помощью сверлильного станка, можно очень быстро и главное точно сверлить отверстия в деталях и заготовках. Сделать такой станок можно своими руками из обыкновенной электродрели.
Процесс изготовления сверлильного станка
Материалы для изготовления:
- пара б/у автомобильных амортизаторов;
- электродрель с силовой ручкой;
- две корпусных подшипника;
- цепь и звездочка;
- профильная прямоугольная труба;
- ручка подачи шпинделя;
- стальной лист, пластины и уголок;
- шпилька, болты, шайбы и гайки;
- пружина.

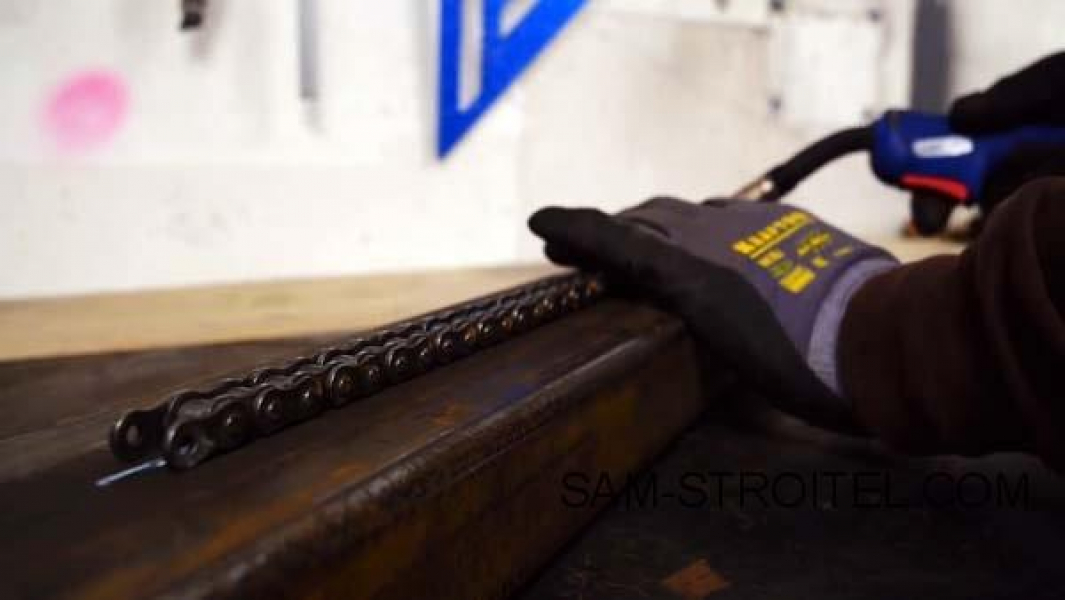

Изготовим вертикальную стойку. По разметке к широкой стороне профильной трубы привариваем отрезок цепи.
Изготовим передвижную каретку. Используя корпуса подшипников, размечаем и сверлим в металлической пластине отверстия для их крепления метизами.

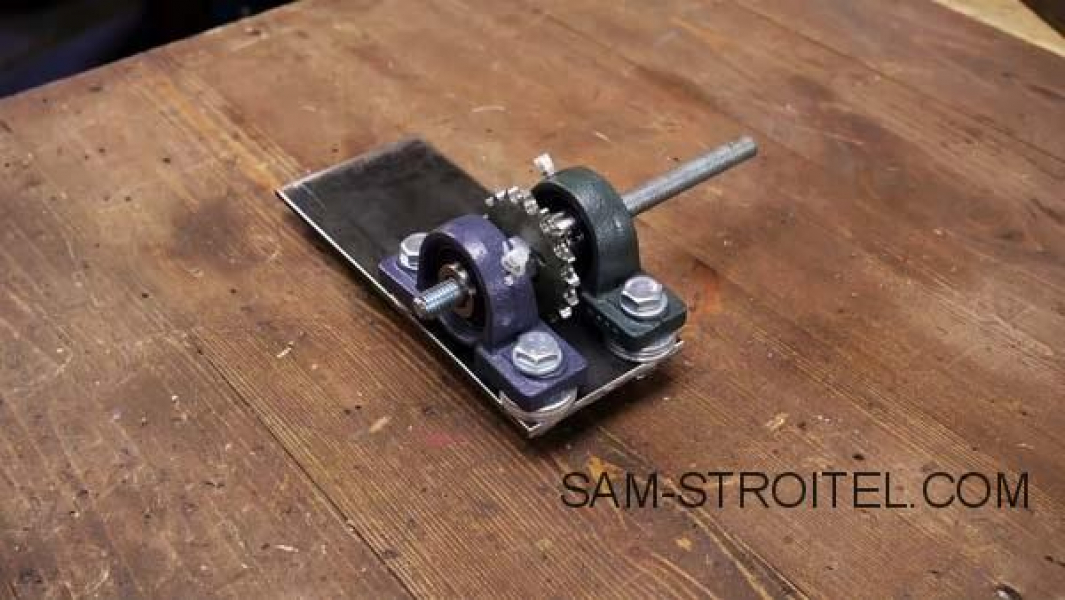

На шпильку, просунутую через подшипник, наворачиваем гайку, надеваем звездочку и фиксируем второй гайкой.
Другую пластину размечаем под установку и приварку по ее центру профильной трубы.

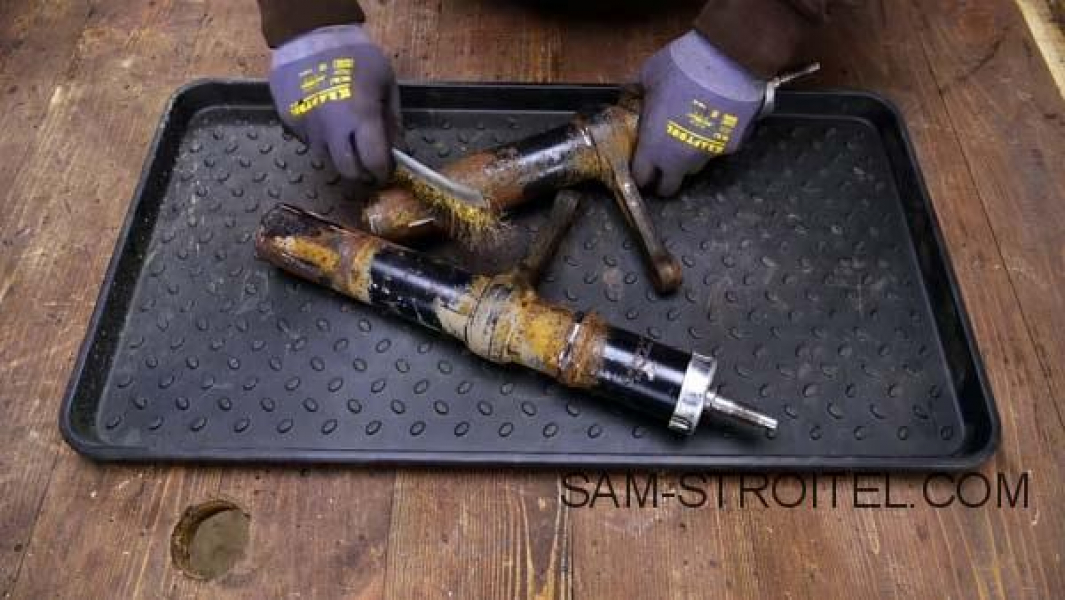

Очищаем старенькие амортизаторы, и просверлив днища, сливаем масло, и сбиваем крышки. Обмотав алюминиевой фольгой зеркала штоков и резьбу, помещаем их в дробеструйную камеру для полной чистки. В конце удаляем рычаги.
Укладываем амортизаторы верхней частью в уголки на уровне скошенных полок и привариваем.
Закрепляем амортизаторы параллельно на стальной пластине за уголки с помощью сварки.
К торцам штоков с нанесенной краской прикладываем отрезок профильной трубы и по отметкам сверлим два отверстия.
Укладываем ее плашмя и в центре ставим ножками наружу П-образную скобу, и привариваем.

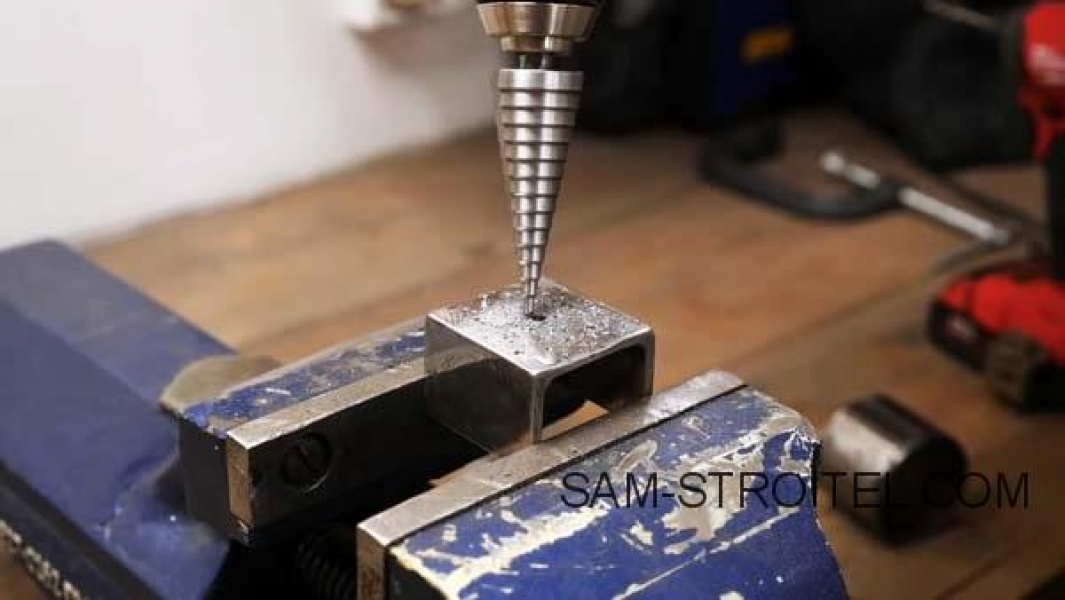

У кусочка профильной трубы длиной, равной ширине большей стороны, удаляем противоположную грань. В центре квадратного основания сверлим отверстие.

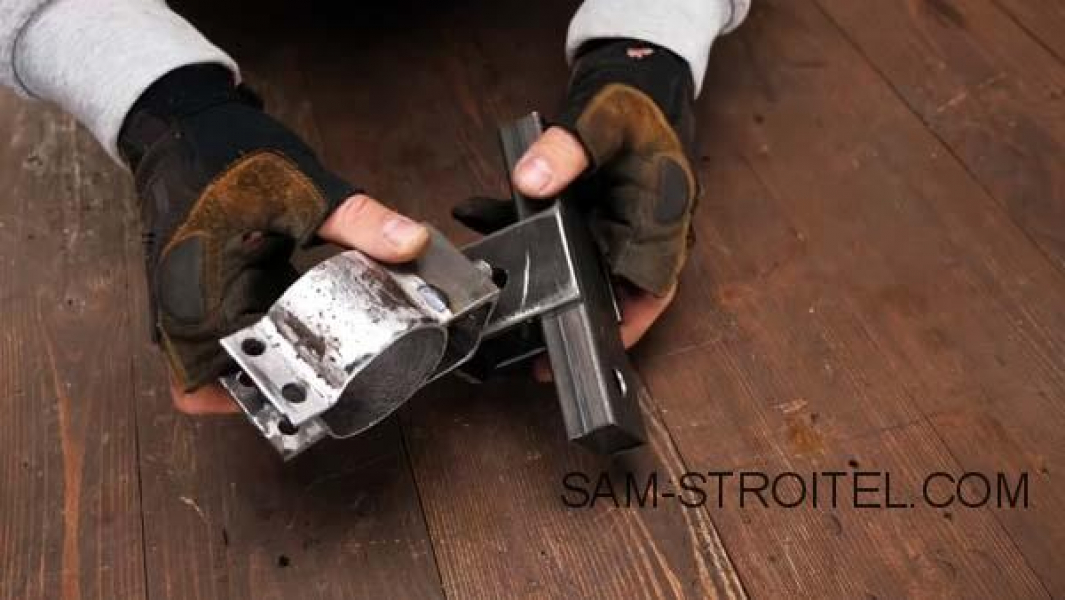

Кусочек круглой трубы разрезаем по образующей и привариваем по краям разреза ушки с двумя отверстиями. Получился, собственного рода, хомут.

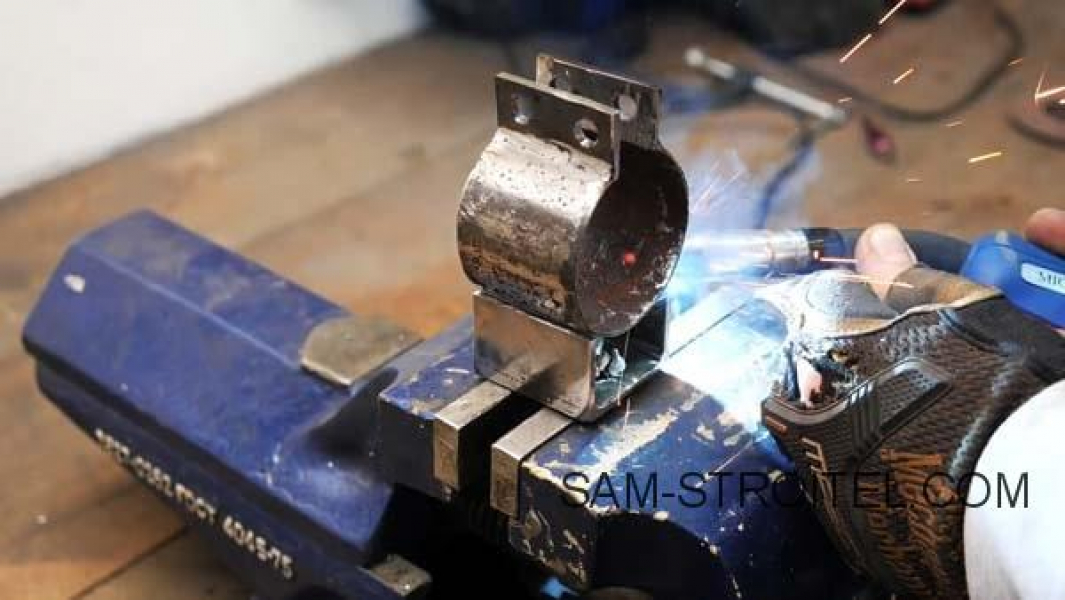

В деталь из профильной трубы изнутри вставляем болт и привариваем за головку. Закрепляем метиз в тиски, повдоль ножек ставим хомут ушками вверх и соединяем их сваркой.
Заводим П-образную скобу на профильной трубе меж амортизаторами, тогда штоки войдут в ее отверстия. Накручиваем на резьбу штоков гайки и затягиваем их.
На фото: хомут для крепления дрели

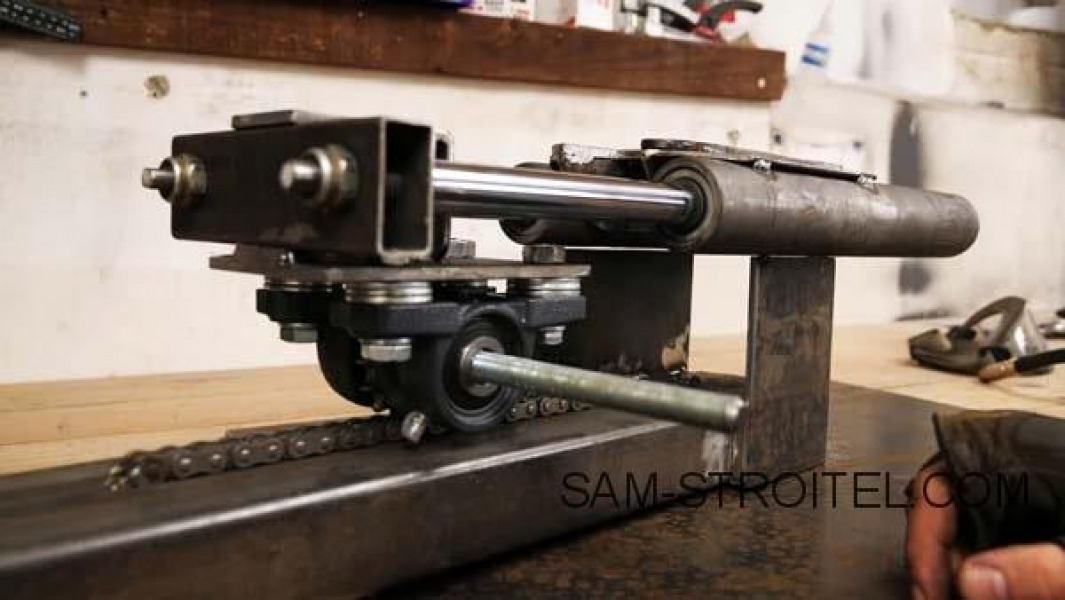

Переворачиваем амортизаторы и на ножку скобы укладываем узел из подшипниковых корпусов, шпильки и звездочки. Привариваем пластинку узла к скобе.
Укладываем на узел, тогда звездочка войдет в зацепление с цепью, и привариваем амортизаторы к пластинам.

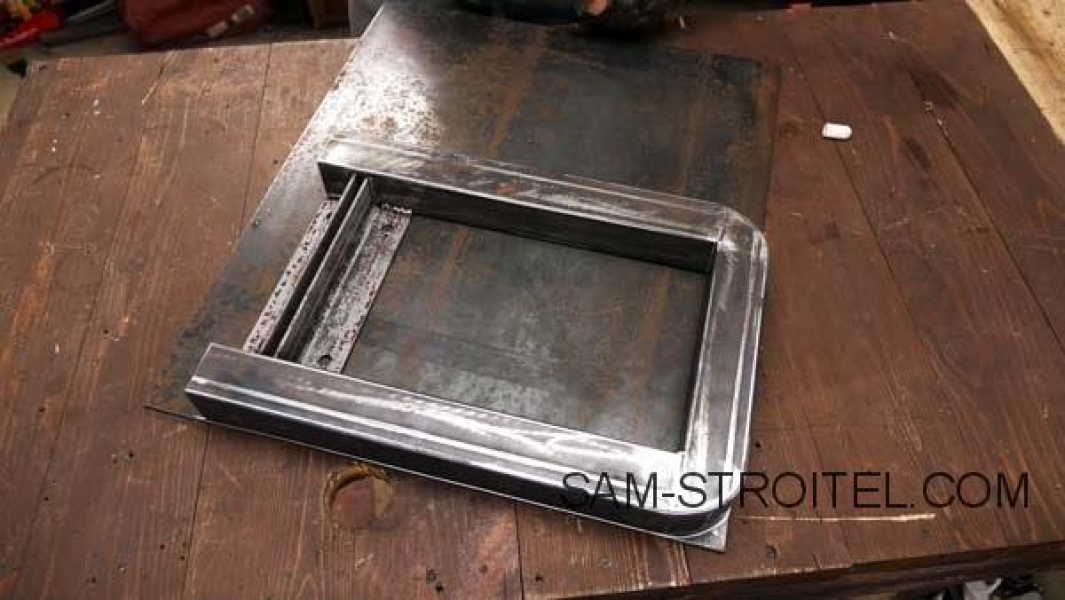

Изготовим основание для станка.

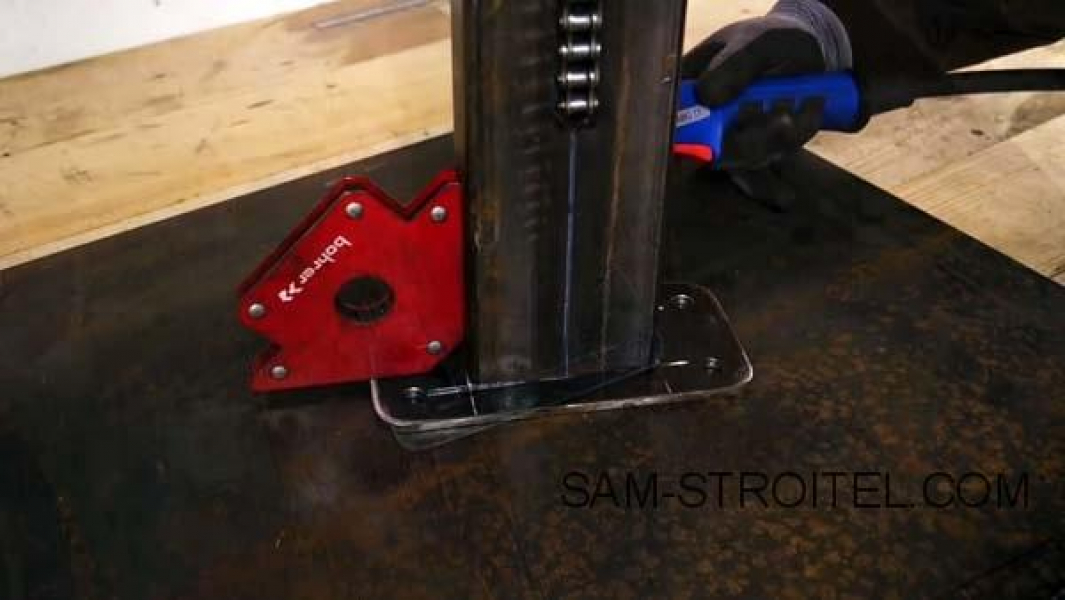

К основанию станка, болтами крепим вертикальную стойку.

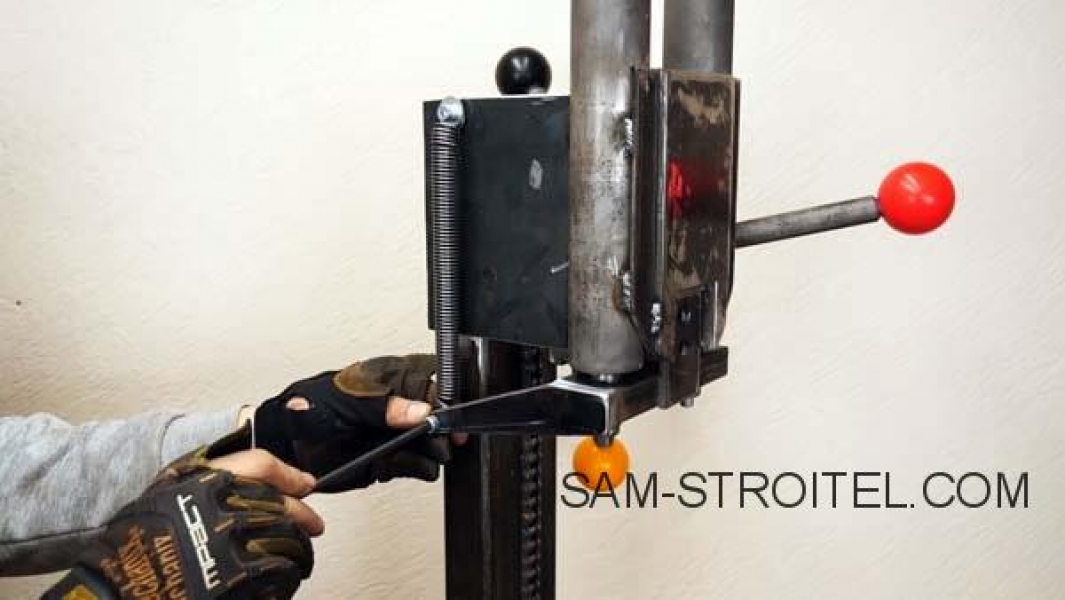

На шпильку надеваем ручку подачи шпинделя и закрепляем гайкой. Для удобства, на рукоятки накручиваем пластиковые шарики.
https://sam-stroitel.com/
Хомутом крепим дрель.

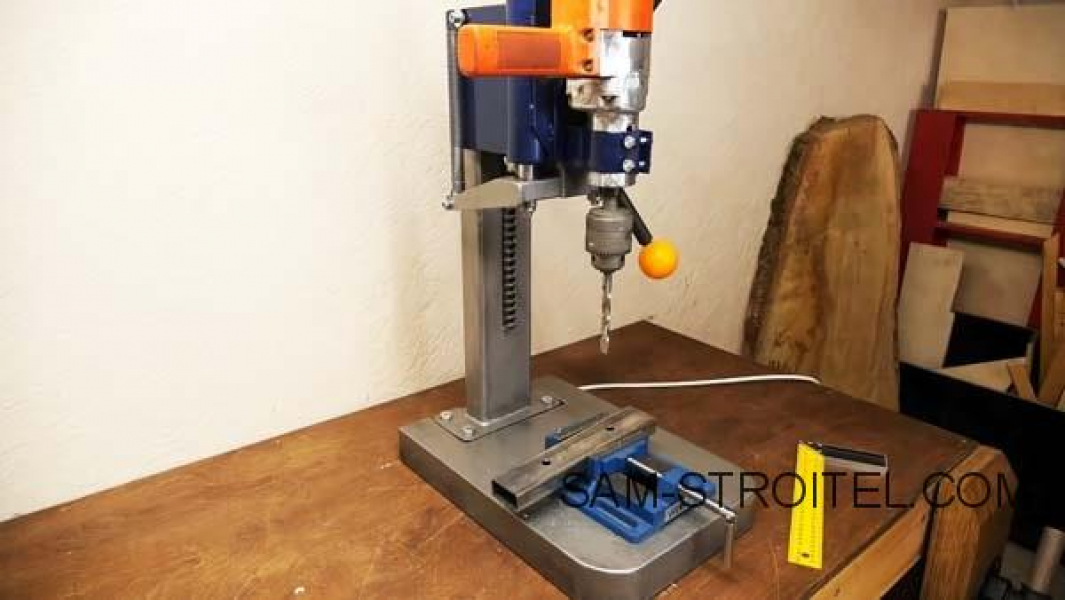

Сверлильный станок готов к работе, чтобы было комфортно использовать заготовки при сверлении, на основании станка, установим тиски.
