Самодельная буржуйка с теплообменником из радиатора отопления: детальные фото поэтапного создания печи.
Один из мастеров создал интересное устройство самодельной буржуйки, и я предлагаю пристально рассмотреть конструкцию этой печи.
Особенность данной самодельной печи заключается в том, что из-за ребер радиатора она имеет дополнительные воздушные теплообменники и быстрее прогревает воздух в помещении.
Спец материалы для создания печи:
- чугунный радиатор отопления на 8 секций;
- профильные трубы 50 х 20 мм, 20 х 20 мм, 10 х 10 мм;
- листовая сталь 3-5 мм;
- полоса 20 мм;
- асбестовый шнур;
- жаростойкое стекло;
- петли для дверок – 3 комплекта;
- засовы для дверей печи – 3 шт.
Дальше на фото представлен процесс изготовления буржуйки:

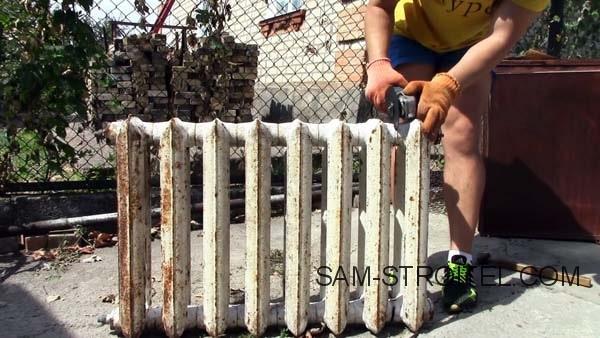

Для создания боковин печи необходимо разобрать радиатор на секции. Чтобы избежать выкручивания заржавелых ниппелей, батарею можно просто раскроить на секции болгаркой.

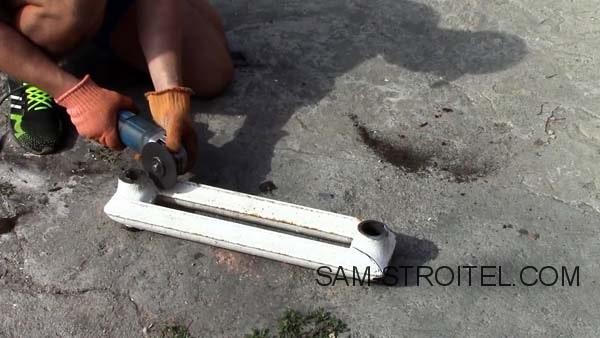

Затем с каждой из секций срезаются ребра, и из них делаются такие заготовки.
Важно! Внутри ребер много отложений, к тому же они покрыты толстыми слоями краски. Все это нужно выжечь. Для этого ребра вместе с дровами помещаются в костер. Когда он прогорит, их следует очистить железной щеткой.

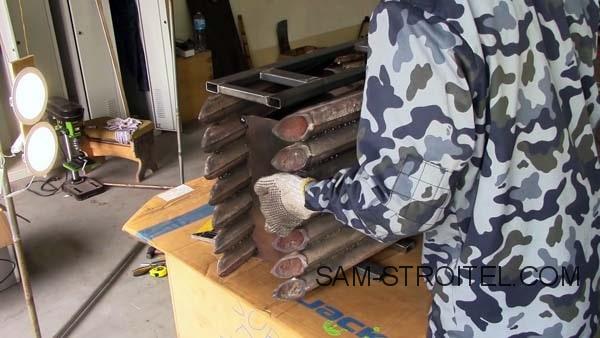

Из ребер свариваются две боковые стенки для печи. Для буржуйки будет достаточно 7-8 ребер на стенку. Сварка должна быть выполнена сплошным швом для обеспечения полной плотности.

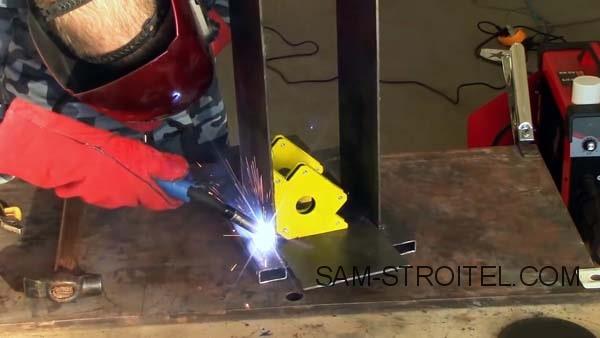

Теперь необходимо создать каркас и дверцы для печи. Из профильной трубы 50х20 мм и 20х20 мм сваривается каркас передней стены печи.
Поперечные трубы располагаются так, чтобы можно было установить три дверцы. Одна будет для зольника, 2-ая для добавления дров, а третья для доступа в камеру дожига для очистки сажи.

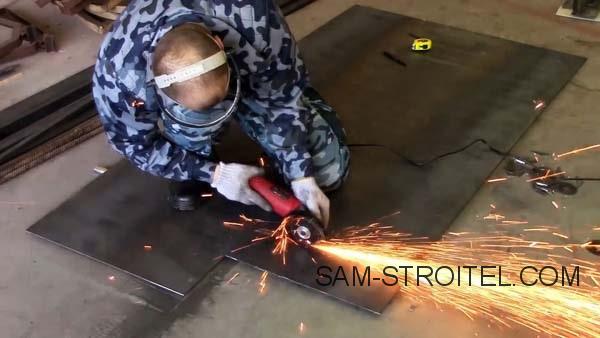

Далее необходимо соединить каркасы фронтальной и задней стенок печи с боковинами из листовой стали. Они вырезаются по высоте зольника и ширине подготовленных стен из радиаторов. Сразу же к боковинам приваривается дно печи из той же листовой стали.

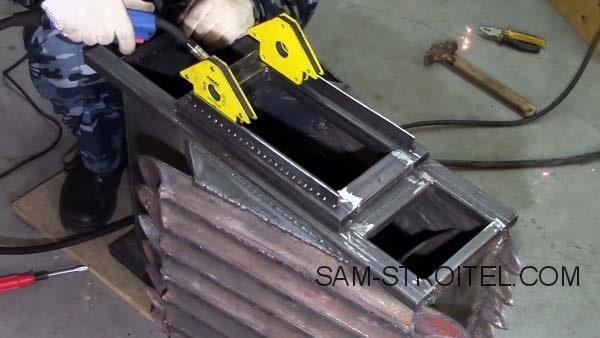

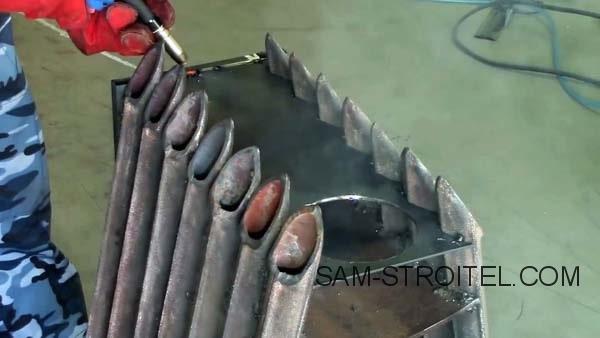

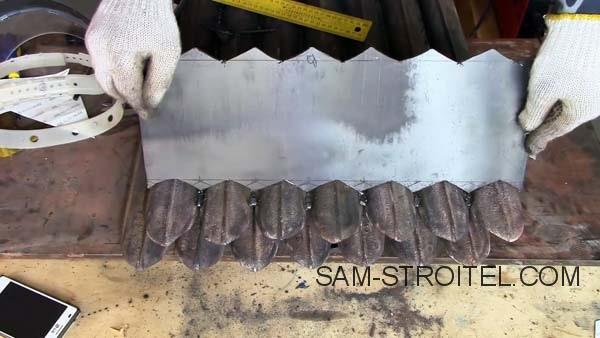

Затем из листовой стали необходимо вырезать волнистую вставку, которая будет плотно прилегать к ребрам сваренных батарей. Ее длина должна быть короче стен на одно ребро. Далее нужно приварить стенки из радиаторов к каркасу печи, располагая их под наклоном. Сразу между ними вваривается волнистая вставка, которая должна находиться по центру верхнего проема камеры дожига.

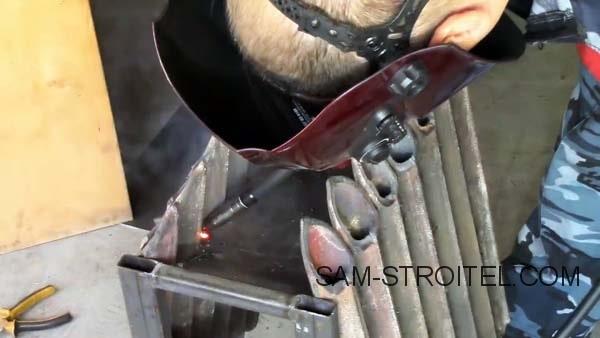

Перевернув печь на бок, нужно заварить промежуток между скошенными стенками из батареи и ровными нижними боковинами из листовой стали. Для этого вырезаются вставки соответственного размера и герметично привариваются.

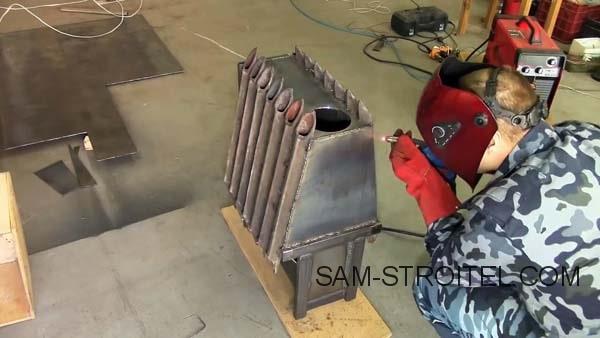

Далее вырезается и вваривается верх печи. Его длинные стороны также делают волнистыми для плотного прилегания к ребрам. Перед сваркой в заготовке вырезается отверстие под дымопровод.

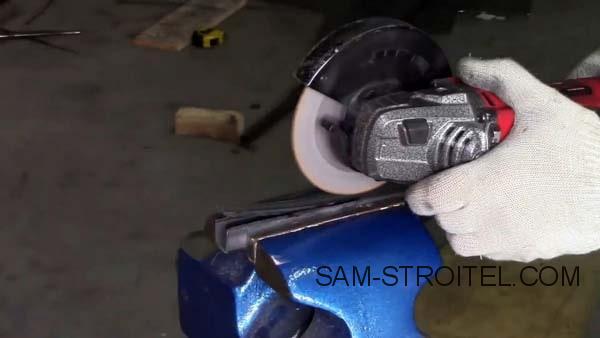

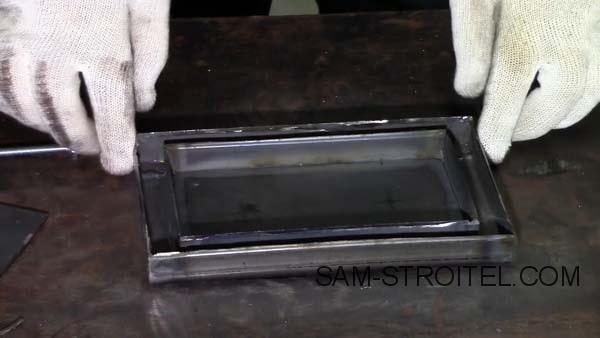

Дверца для топки изготавливается из профильной трубы. Чтобы она плотно прилегала, нужно увеличить её толщину с помощью металлической полосы. Один ряд приваривается по периметру дверцы, а второй с отступом в 10 мм. В результате получится две стенки, меж которыми помещается асбестовый шнур.

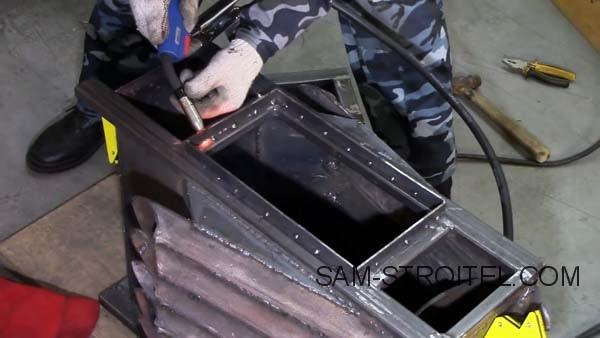

После этого на проем под дверцу топки приваривается рамка из полосы так, чтобы при стыковке с дверцей соприкосновение происходило по асбесту. Это обеспечит полную герметичность камеры сгорания.
Редакционное примечание! При нагреве асбест выделяет вредные вещества, потому использование асбеста в печах не рекомендуется!

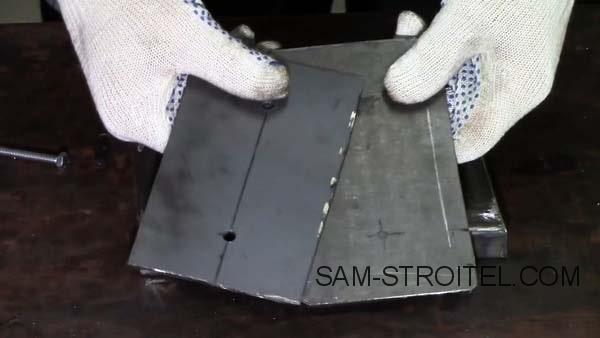

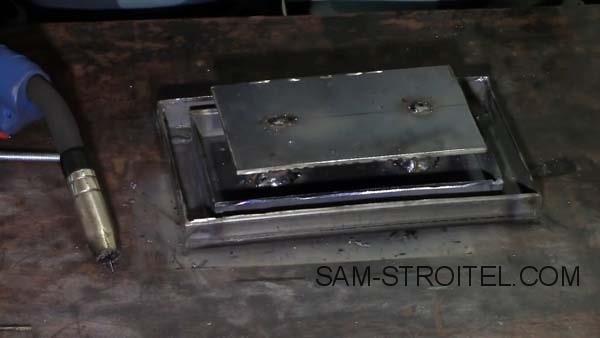

Дверца для зольника изготавливается из более тонкой профильной трубы. В ней нужно срезать одну стенку для укладки асбестового уплотнителя. Рама двери зашивается листовой сталью. Чтобы эта дверца меньше грелась, изнутри к ней привариваются 2 болта, к которым крепится небольшая вставка экрана из листовой стали. К самому просвету приваривается полоса для уплотнений дверцы по асбесту, так же, как и ранее на проеме для загрузки дров. Верхняя дверца для очищения от сажи делается аналогичным образом.

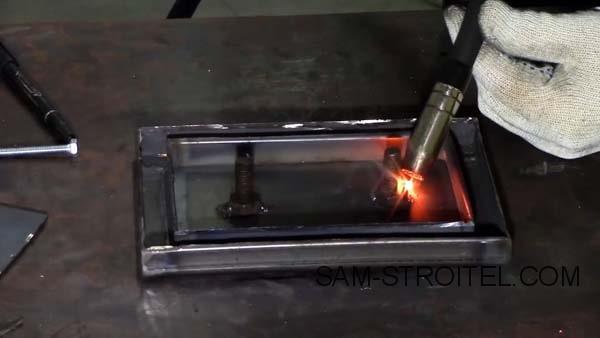

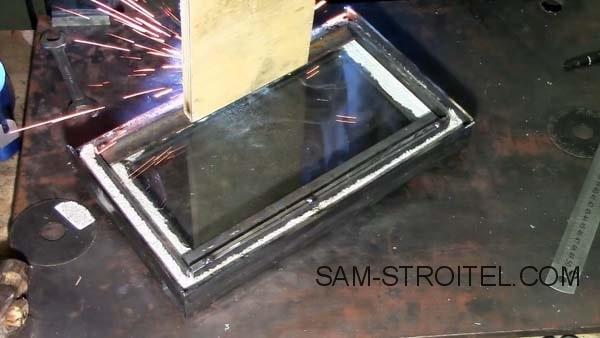

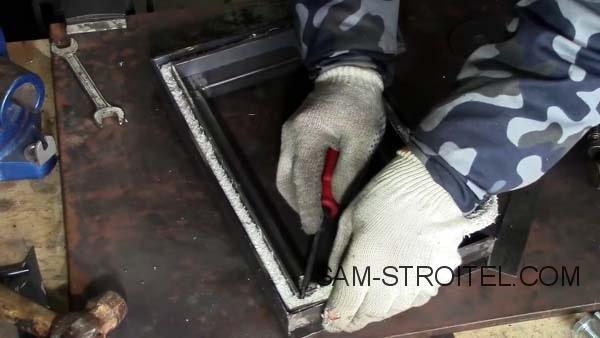

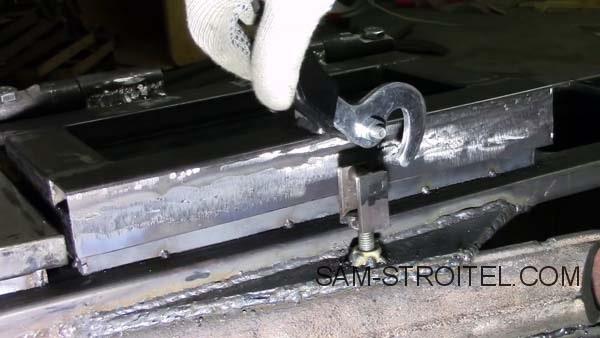

На дверь камеры сгорания укладывается уплотнитель и вставляется жаростойкое стекло. Для его крепления можно наложить несколько капель сварки. Потом к дверцам и печи привариваются задвижки.

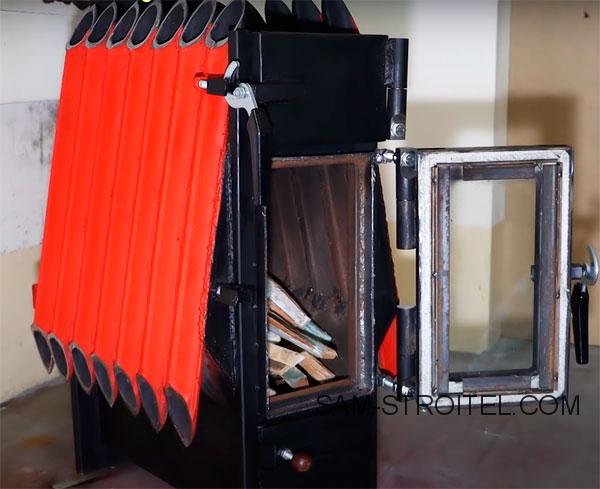

Печь желательно сразу покрыть жаростойкой краской.

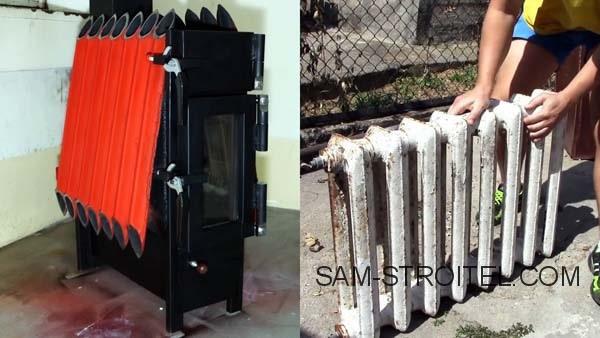

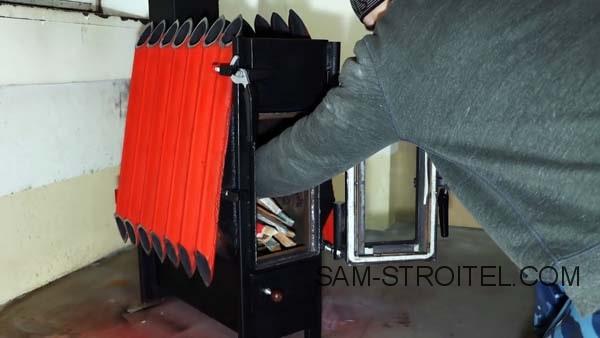

Уникальность данной самодельной печи заключается в том, что благодаря ребрам радиатора, она имеет дополнительные воздушные теплообменники и быстро нагревает воздух в помещении. Также за счет собственной массы она дольше сохраняет тепло после прогорания дров.
В этой конструкции используются чугун и сталь, но так как печь небольшая и предназначена для дров, температура металла не достигает таких значений, при которых шов между чугуном и сталью может треснуть из-за линейного расширения.
