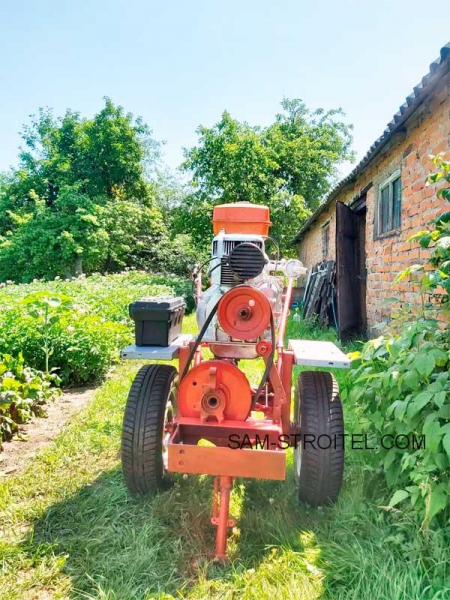

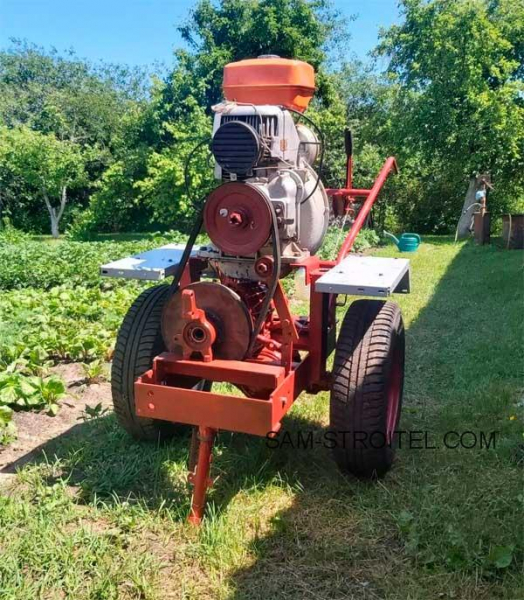

Меня постоянно привлекала идея создания собственной сельскохозяйственной техники, которая отвечала бы моим требованиям. В этой статье я расскажу, как я сделал самодельный мотоблок, используя доступные запчасти и спец материалы. Основой конструкции стал двигатель ЗИД, а трансмиссия собрана из узлов автомобиля ВАЗ.
Как сделать мотоблок универсальное мобильное энергетическое средство на базе одноосного шасси, разновидность малогабаритного трактора
Теперь обо всём по порядку, расскажу пошагово создание мотоблока.
Рама изготовлена из швеллера и уголков, что обеспечивает достаточную прочность конструкции. Все элементы тщательно проварены, чтобы выдерживать нагрузки при обработке земли.

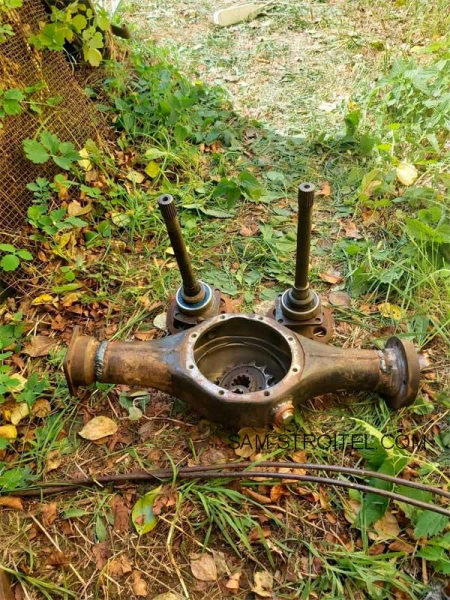

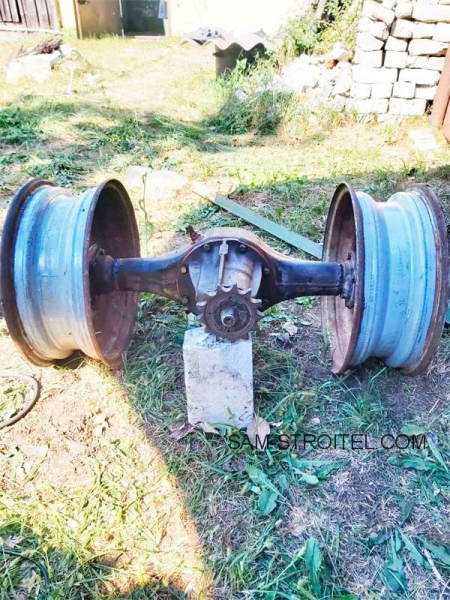

Мост от ВАЗ классика, перебран, чулки и полуоси укорочены.

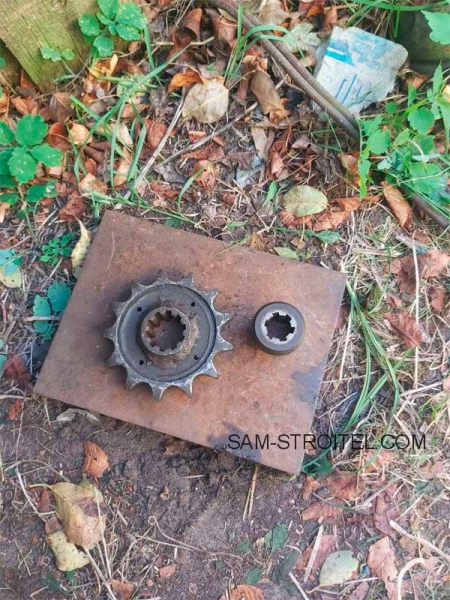

Звёздочка на мост дорожное сооружение, возведённое над каким-либо препятствием, например, через водоём, овраг Мост, возведённый через дорогу или железнодорожные пути , называют путепроводом, через пересыхающий овраг или ущелье — виадуком под цепную передачу.

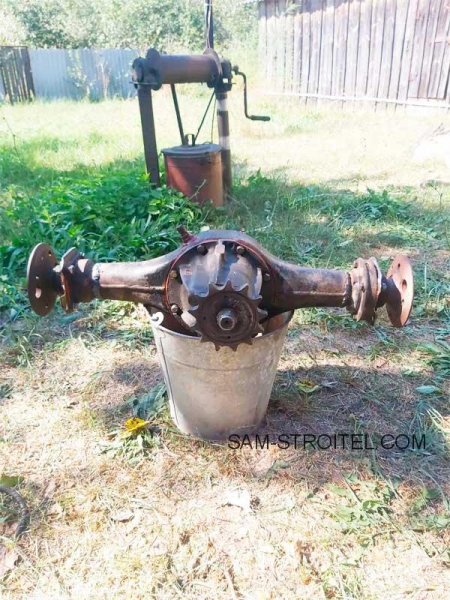

Мост в сборе

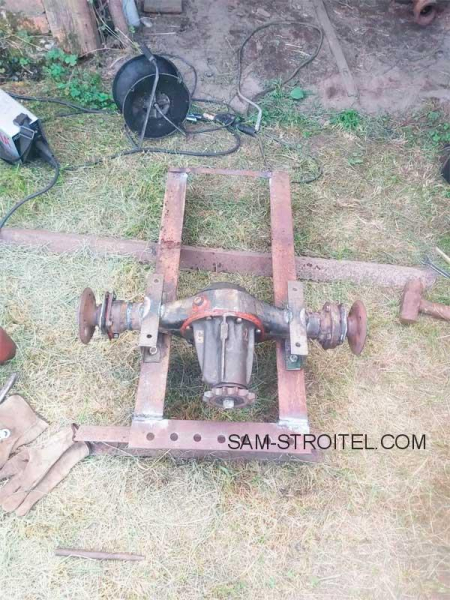

Устанавливаем мост на раму грядущего мотоблока
Трансмиссия
Для передачи крутящего момента я использовал коробку передач от автомобиля ВАЗ «классика». От КПП к заднему мосту идет цепная передача.

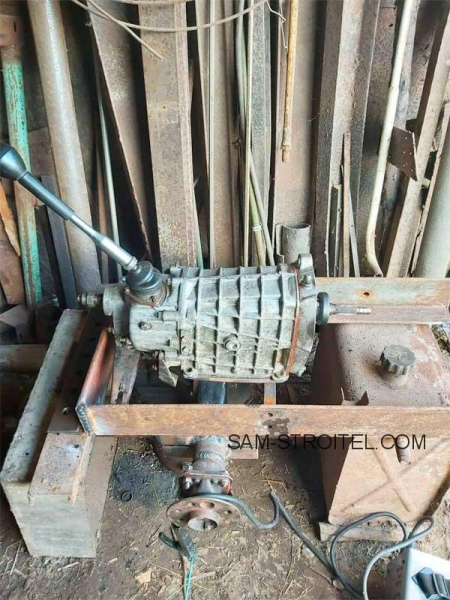

Примеряем коробку

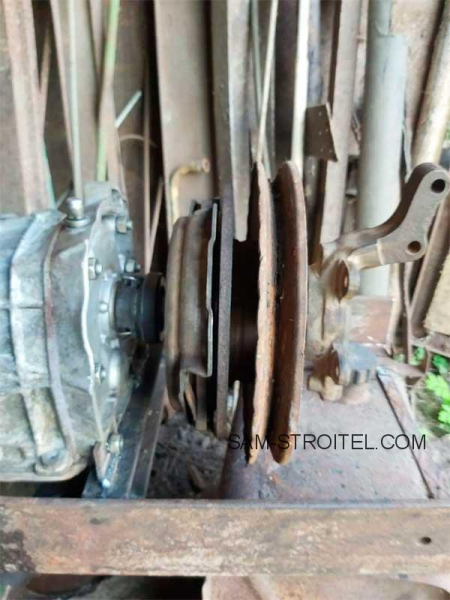

На вал КПП установлен шкив под ременную передачу Передача информации: Телепередача: Категория:Телепередачи Радиопередача Передача данных: Передача авиатраффика через IP Передача сигнала (биология): Передача сигнала в клетке Синаптическая передача Передача лингвистической информации: Передача топонимов Передача арабского письма латиницей Механическая передача: Категория:Механические передачи Передача (баскетбол) Передача (сленг) — продуктовая и/или вещевая посылка заключённому.

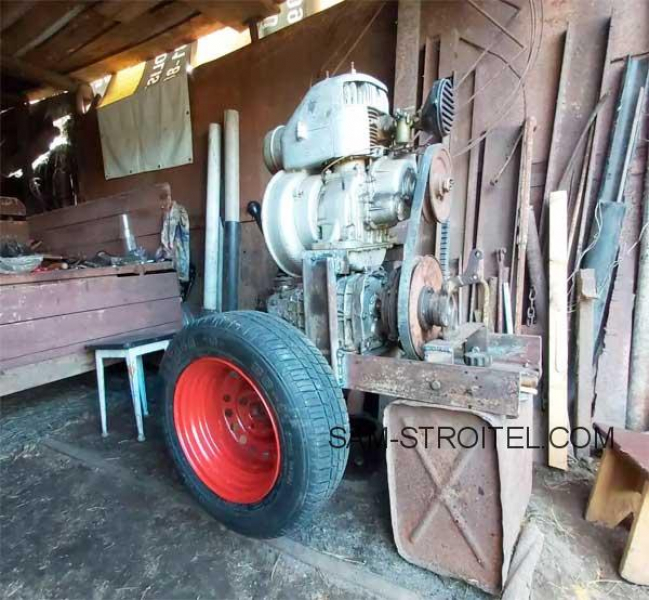

Движок ЗИД
В качестве силового агрегата я использовал двигатель ЗИД, так как он у меня уже был. Его основные характеристики:
- Мощность: 4,5 л.с.
- Тип топлива: бензин
- Остывание: воздушное
- Запуск: ручной
- Максимальные обороты: 3000 об/мин
Этот двигатель обладает высокой надежностью и достаточной мощностью для выполнения сельскохозяйственных работ.

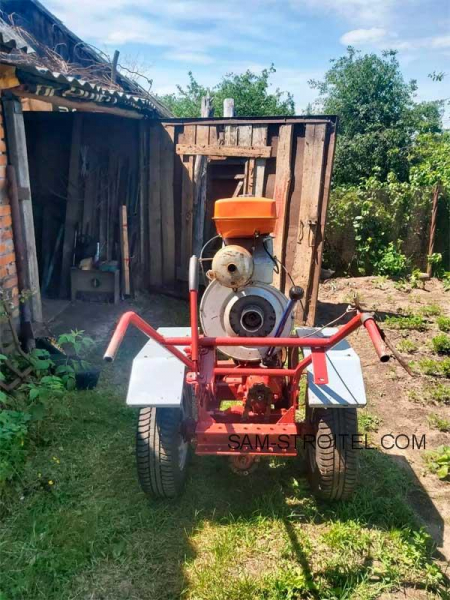

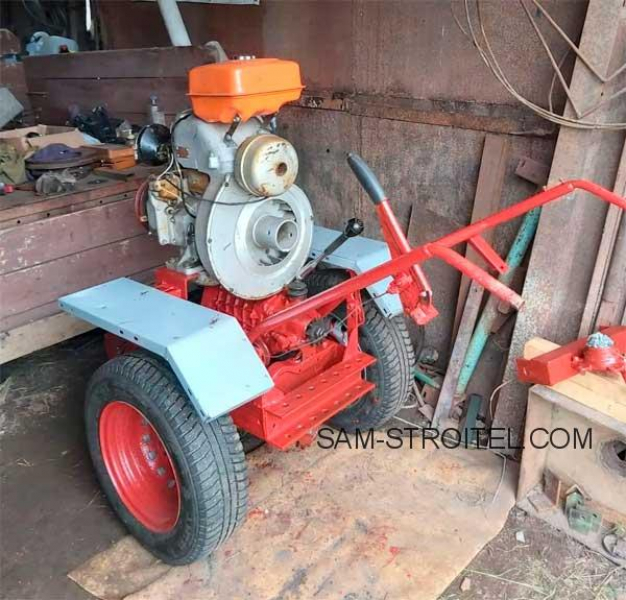

Сделал рукоятки, поставил подкрылки на колёса.
Сцепление ременное с прижимным роликом, что позволяет плавно передавать усилие на колеса.
Колеса R13, что обеспечивает неплохую проходимость даже по рыхлой почве.
Навесное оборудование
Мой мотоблок отлично справляется с однокорпусным плугом. За исключением того, я сделал дополнительные навесные агрегаты:
- Окучник.
- Картофелекопалку.
- Тележку.

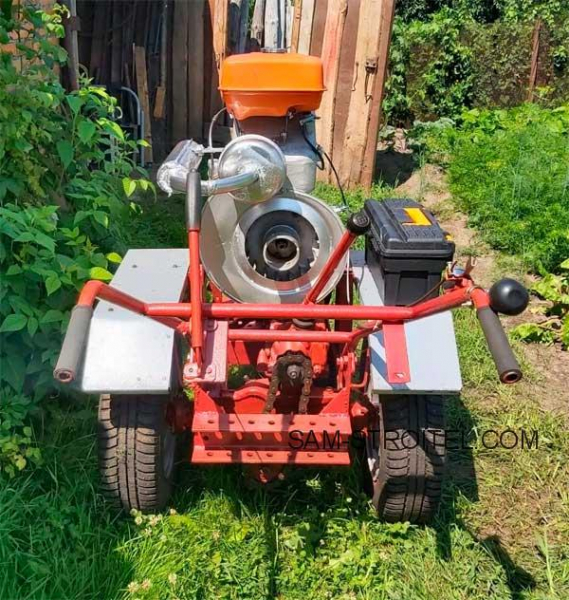

Созданный своими руками мотоблок вышел мощным и надежным. Он отлично справляется с основными сельскохозяйственными задачами и позволяет значительно облегчить обработку земли. Если у вас есть необходимые навыки работы с металлом и инструментами, такой мотоблок можно собрать без помощи других, используя доступные запчасти.
Если у вас есть вопросы или идеи по улучшению конструкции, делитесь ими в комментариях!
