Самодельный солнечный коллектор из пивных банок: чертежи, схема сборки, фото и Video, где показан коллектор в работе.
В прошлой статье, мы подробно рассмотрели, как сделать солнечный коллектор своими руками, в качестве основного материала там были применены пластиковые бутылки, на этот раз мы будем использовать алюминиевые пивные банки.
В конце этой статьи есть Video, где показан солнечный коллектор в работе, при температуре воздуха на улице – 10 градусов, в солнечную погоду коллектор выдавал в помещение тёплый воздух с температурой +50 градусов.
По сущности вы получите бесплатный обогрев жилого помещения, но только в дневное время и разумеется в солнечную погоду.
Принцип работы солнечного коллектора из банок
Работает уст-во по следующему принципу. Солнечные лучи попадают на адсорберы (в нашем случае это алюминиевые банки, окрашенные в темный матовый цвет), и передают им тепловую энергию.
Внутри банок постоянно циркулирует воздух, который получает в личную очередь тепловую энергию от разогретых адсорберов. Разогретый воздух из коллектора объект, устройство и т. п., что-либо собирающее поступает во вентиляционному каналу в помещение и поднимает температуру в нём.

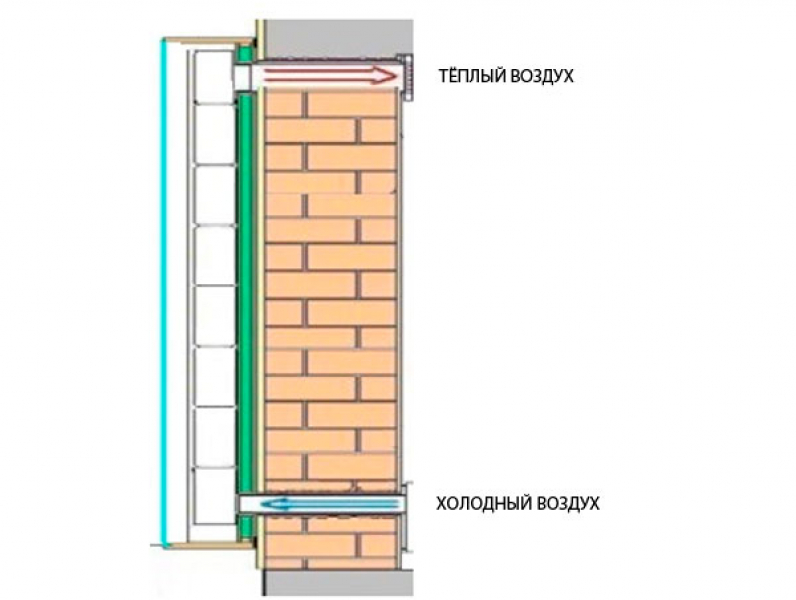

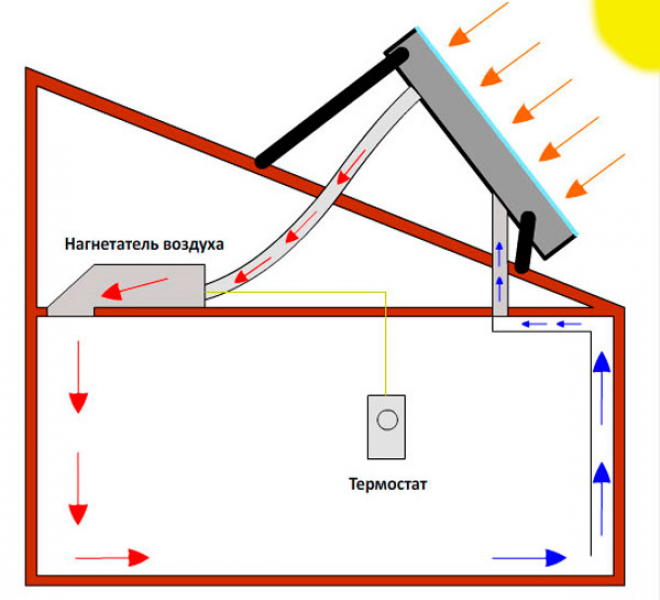

Схема солнечного нагревателя, показана на рисунке:
Также из помещения выполняется забор охлаждённого воздуха обратно в коллектор.
Если вас заинтересовала эта самоделка, предлагаю посмотреть пошаговое создание солнечного коллектора.
Солнечный коллектор из алюминиевых банок своими руками
Подготовим материалы, нам понадобятся:
- Алюминиевые банки от пива или газированных напитков.
- Лист фанеры 2,4 х 1,265 м шириной не менее 10 мм.
- Лист органического стекла или поликарбоната такого же размера.
- Теплоизоляционный материал – пенополистирол или пенофол.
- Клей герметик.
- Матовая краска темного цвета.
- Вентиляционные трубы Труба — музыкальный инструмент.
- Вентилятор.

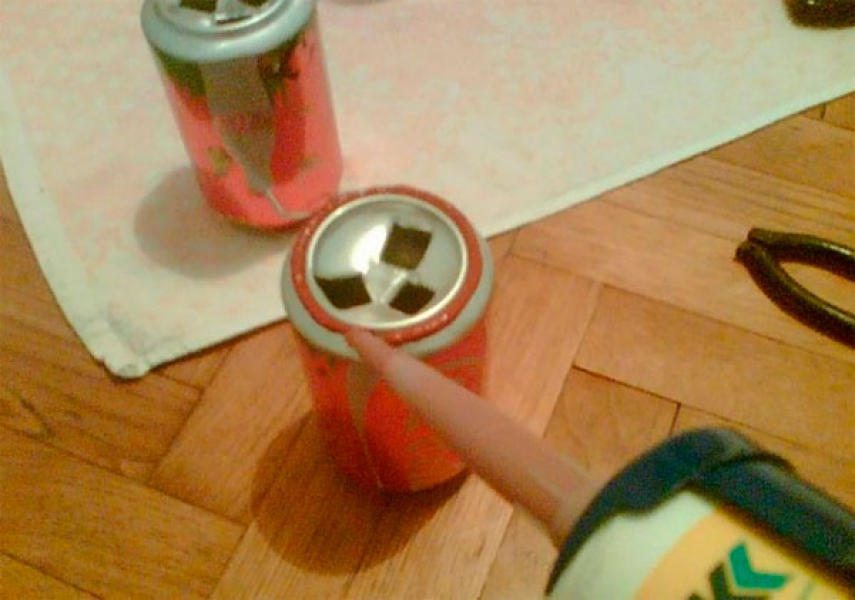

Начинаем с подготовки банок, берём банку и увеличиваем отверстие в горлышке, а в донышке пробиваем 3 широких отверстия.
Таким образом нужно подготовить все банки, после чего банки нужно очень кропотливо промыть от пищевых остатков тёплой водой с моющим средством, иначе они будут издавать неприятный запах при нагревании.

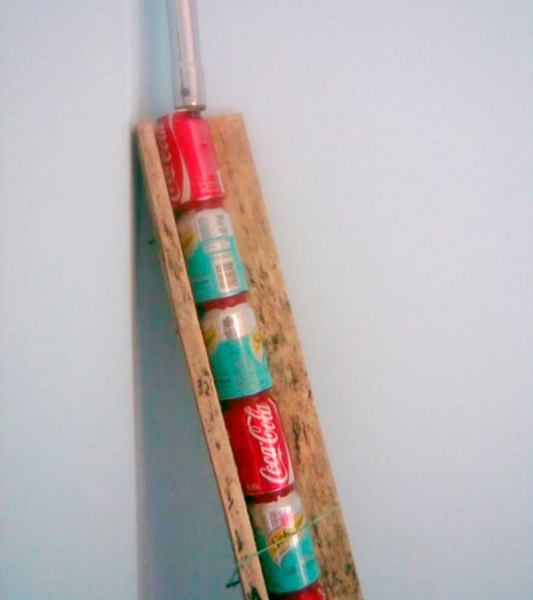

Сейчас изготовим из банок трубы, для этого используем клей герметик. Можно сделать простое приспособление из 2-ух досок которое позволит удерживать банки сосуд, как правило, цилиндрической формы с широким отверстием вверху, в отличие от бутылки, с достаточно короткой и широкой горловиной либо вообще без горловины, с крышкой, предназначенное для хранения различных продуктов пока они будут клеиться.
Банки сажаем на клей соединяя горлышко одной банки с донышком другой, на каждую трубу пригодится примерно по 15 стандартных алюминиевых банок, фиксируем трубу из банок в приспособлении и придавливаем небольшим грузом для наилучшего контакта банок с клеем. Оставляем клеиться на сутки. Всего понадобится изготовить 15 труб.
Изготовим короб для коллектора. Вырезаем из листа фанеры заднюю стену размером 2.4 х1.265 м.

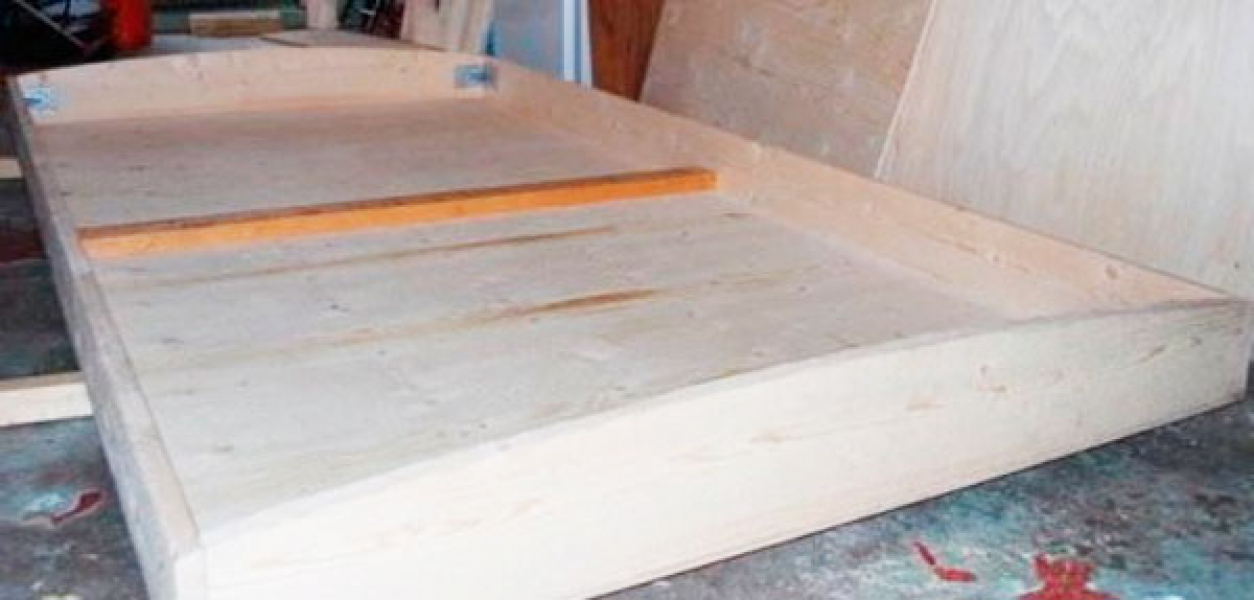

Борта короба можно сделать из фанеры или из доски, дополнительно скрепив их меж собой металлическими уголками. Два длинных борта имеют высоту 12 см, два коротких борта будут округленными, высота по краям 12 см, а к центру 16 см.

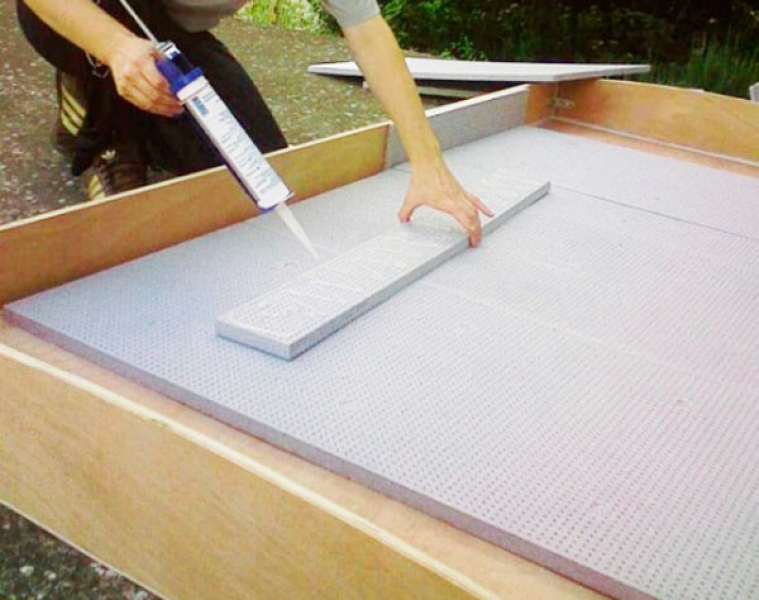

Клеим утеплитель на стену короба.

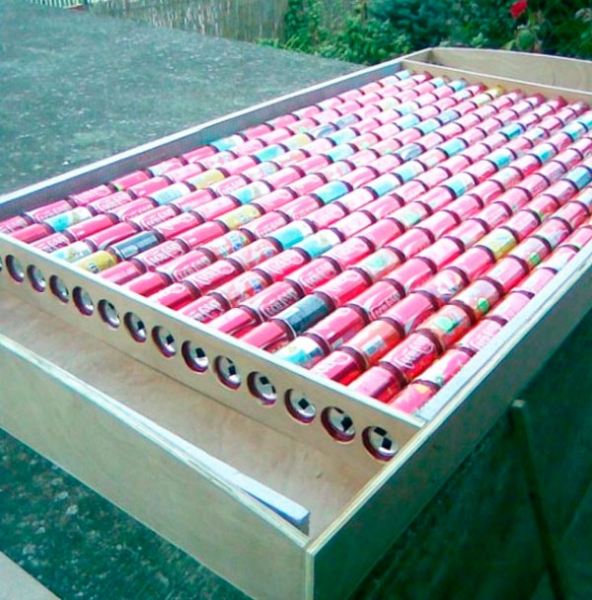

Изготовим два держателя для труб из банок, нам пригодятся две полоски фанеры размером 126,5 х 12 см. С помощью электродрели и коронки по дереву на 54 мм сверлим отверстия под трубы.

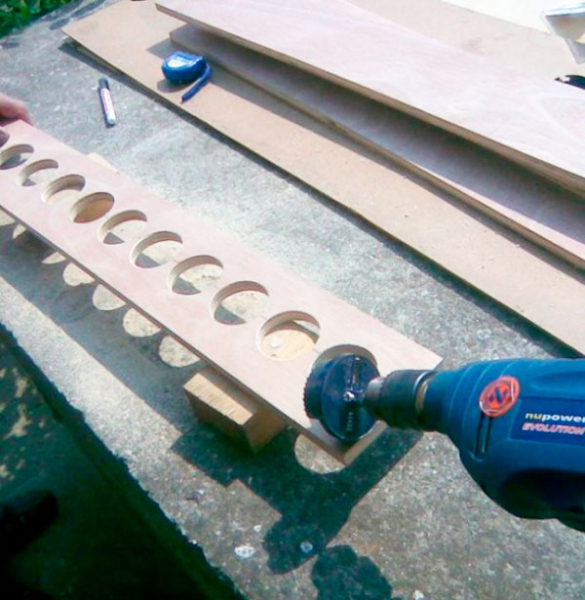

Места под отверстия определяем приложив пивные банки впритирку друг к другу, а донышки обводим на фанере. Сверлим отверстия в фанере
Примеряем трубы в коробе коробья — традиционный русский ящик или контейнер для хранения вещей, аналог сундука.

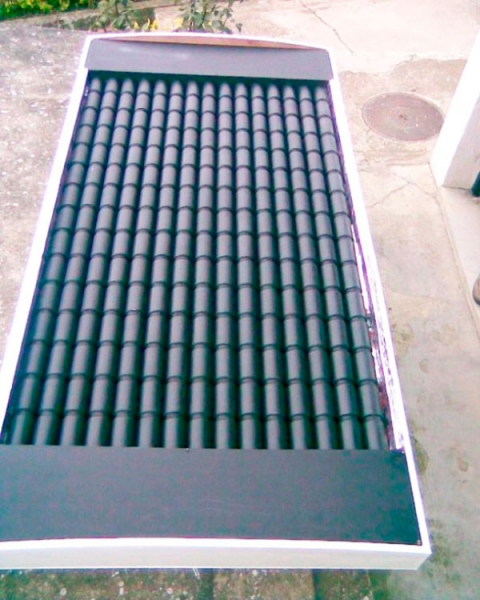

Трубы из банок надо покрасить в чёрный цвет, это значительно увеличит поглощение солнечной энергии, красить нужно матовой краской, глянцевая будет отражать часть света.

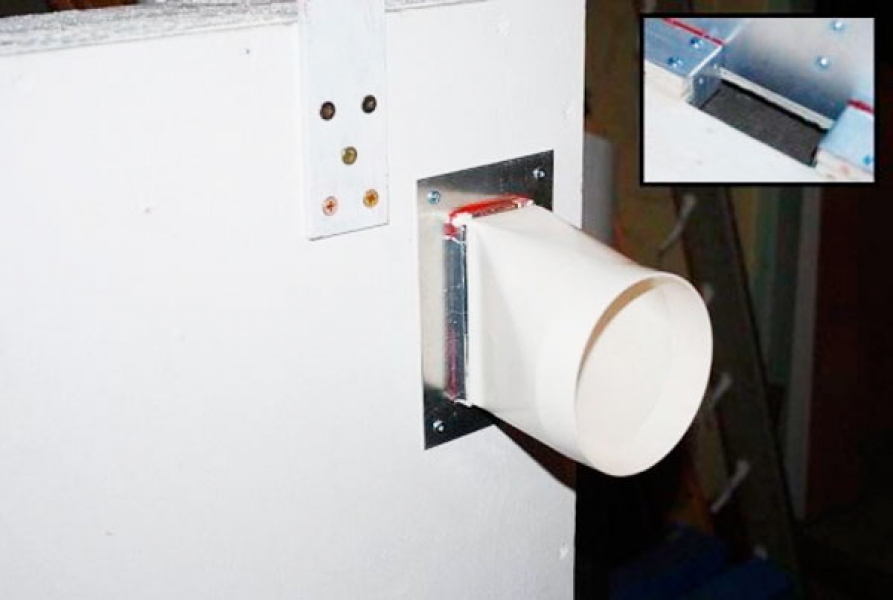

Устанавливаем банки в короб, закрепляем опорными планками с отверстиями. В задней стенке короба сделаем верхнее и нижнее отверстия многозначный термин, применяемый во многих областях знаний и обозначающий внутреннюю сквозную пустоту либо прерывность поверхности, либо нарушение сплошности поверхности для воздуховодов, в нижнее будет входить холодный воздух смесь газов, главным образом, состоящая из азота и кислорода (в совокупности 98—99 % в зависимости от влажности, то есть концентрации водяного пара), а также аргона, углекислого газа, водорода, образующая земную атмосферу из помещения, а через верхнее будет выходить уже подогретый воздух. В входном отверстии устанавливаем вентилятор для более насыщенного воздухообмена в системе.
Фронтальную часть короба закрываем листом органического стекла или поликарбоната, крепим его на саморезы с термошайбами, предварительно уплотняем все щели герметиком.

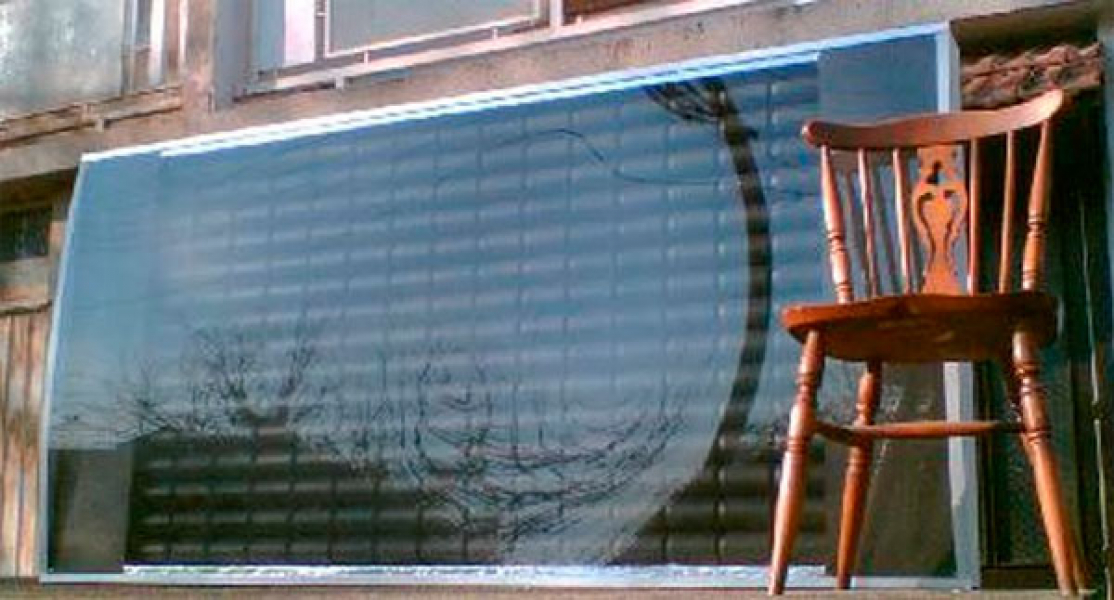

Солнечный обогреватель монтируется на стене здания, воздуховоды проводятся в помещение, на рисунке показана схема установки воздушного коллектора.
По сущности сделать солнечный коллектор можно из обычных алюминиевых банок, которые многие просто выбрасывают в мусор, при этом такая установка способна существенно сэкономить значительную часть расходов на отопление дома даже в зимний период.
Конечно такая гелиосистема не сумеет полностью заменить систему отопления в доме и работает она только в дневное время суток, но её можно удачно использовать как дополнительное отопление, которое позволит значительно снизить потребление топлива для нагревательного котла в доме.
Предлагаю поглядеть интересное видео — процесс изготовления солнечного коллектора.
