Мысль пришла ко мне случайно. Купил каркасный бассейн на дачу, поставил, дети радуются — но вода холодная даже в июле. Греть электро нагревателем — счёт за электричество сразу выростает до неприличного. И вот однажды на одном форуме наткнулся на фото: темная труба, смотанная в спираль, прибитая к фанере. Подумал — неужели это реально работает? Сделал. Работает. Сейчас делюсь.
Что такое солнечный коллектор для бассейна и как он работает
Принцип до смешного простой. Чёрная труба на солнце греется очень сильно — это знает каждый, кто в детстве наступал босой ногой на поливочный шланг, лежащий на земле. Если буквально через эту трубу медленно прокачивать воду из бассейна, она успевает нагреться и возвращается обратно уже тёплой. Никакого газа, никакого электричества — только лишь солнце.
Коллектор из 50 метров трубы диаметром 20 мм даёт площадь теплообмена около 3 м². За солнечный день такая система поднимает температуру воды в каркасном бассейне объёмом 5–7 кубов на 5–8 градусов. Испытано лично.
Что понадобится: материалы и инструменты

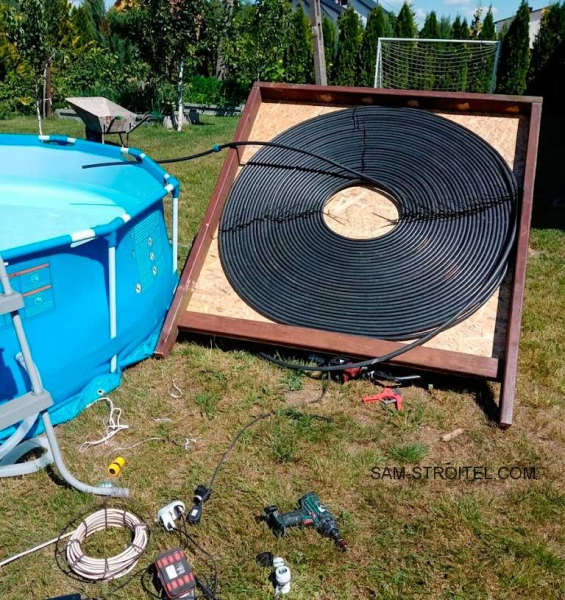

На фото выше — мой коллектор в процессе сборки. Рама из деревянного бруса, фанера ОСБ в качестве подложки, темная полиэтиленовая труба ПНД, смотанная в спираль. Рядом лежат остатки трубы, дрель, фитинги — всё это стандартный дачный набор.
Спец материалы:
| Труба ПНД 20 мм чёрная | 50 м | |
| Брус 40×40 мм | 6 м | |
| Лист ОСБ 1,2×1,2 м | 1 шт. | |
| Фитинги (уголки, тройники) | 4–6 шт. | |
| Шурупы, хомуты | — | |
| Насос для циркуляции (если нет штатного) | 1 шт. | |
| Итого |
Инструменты нужны самые обычные: дрель, ножовка, строительный степлер или хомуты для крепления трубы к фанере.
Пошаговая аннотация сборки
Шаг 1. Делаем раму
Сбиваю раму из бруса 40×40 мм — у меня получился квадрат приблизительно 110×110 см. Размер выбрал исходя из имеющегося листа ОСБ. Крашу брус морилкой — для защиты от влаги и просто-напросто чтобы выглядело аккуратнее.
Шаг 2. Крепим фанеру
ОСБ прикручиваю к раме саморезами. Фанера служит термическим экраном и основой для намотки трубы. Можно покрасить её в чёрный цвет — тогда она тоже будет разогревать воздух внутри коллектора.
Шаг 3. Наматываем трубу
Это самый важный шаг. Беру трубу ПНД 20 мм — конкретно чёрную, не синюю и не белую. Чёрный цвет поглощает тепло, светлые трубы почти не нагреваются.
Начинаю от края, наматываю спиралью к центру. Шаг меж витками — около 2 см. Труба ПНД хорошо гнётся без нагрева, главное делать это не торопясь. Крепить к фанере можно степлером (скобами поперёк трубы), пластмассовыми хомутами или просто тонкой проволокой.
На фото видно готовый результат: плотная спираль из чёрной трубы на фанерной базе в деревянной раме. Коллектор стоит наклонно — так и должно быть, угол наклона примерно соответствует широте вашей местности (для средней полосы это 45–55 градусов).
Шаг 4. Подключение к бассейну
У каркасного бассейна есть штатный насос-фильтр. Я врезался в его систему буквально через тройники: вода из бассейна идёт в фильтр, а параллельно часть потока уходит через коллектор и возвращается обратно обратно. Можно и проще — поставить отдельный маленький насос только для коллектора.
Шланги подсоединяю буквально через фитинги ПНД — они надёжнее хомутов на гладкой трубе. Вход — снизу коллектора, выход — сверху. Так холодная вода входит снизу, нагревается и выходит наверху — физика работает в нашу пользу.
Шаг 5. Ориентация по солнцу
Ставлю коллектор с наклоном на юг. Летом солнце высоко, потому угол наклона можно делать не очень крутым — 30–40 градусов вполне достаточно. Главное, чтобы никакая тень не падала на коллектор в дневное время.
Реальные результаты: числа за сезон
В первый же день после подключения температура воды в бассейне поднялась с 19 до 25°C — замерял простым термометром утром и вечером. В пасмурные дни прироста почти нет, но и потерь тоже — труба просто не работает вхолостую.
За лето я ни разу не включал электронагреватель. Дети купаются абсолютно каждый день, вода комфортная.
Что я бы сделал иначе
Если бы делал снова, взял бы трубу диаметром 25 мм за место 20 мм — поток воды был бы лучше и нагрев равномернее. Ещё стоит положить под трубу слой чёрного агроволокна или выкрасить фанеру — даёт дополнительные 1–2 градуса. И обязательно сделал бы кран-байпас, чтобы в холодный день отключать коллектор от контура — по другому вода через него наоборот остывает.
Часто задаваемые вопросы
Сколько метров трубы надо на бассейн 4 метра диаметром? На бассейн объёмом 5–7 куб. м достаточно 40–60 метров трубы диаметром 20–25 мм. Для наибольшего объёма — 80–100 метров или два коллектора.
Нужен ли отдельный насос? Если у бассейна есть штатный насос-фильтр — можно врезаться в него. Если нет или нужна независящая система — берите простой погружной насос мощностью 20–40 Вт.
На сколько градусов нагревает коллектор? В солнечный день — на 5–8°C за 8–10 часов работы для бассейна объёмом 5–6 кубов. При ярчайшем солнце и небольшом объёме воды бывало и +10°C за день.
Как долго прослужит конструкция? ПНД-труба на солнце живёт 10–15 лет без утраты свойств. Деревянная рама требует ежегодной обработки морилкой или краской.
Можно ли использовать шланг для полива за место трубы ПНД? Теоретически да, но шланг хуже держит форму, быстрее стареет на солнце и хуже нагревается. ПНД-труба надёжнее и стоит приблизительно столько же.
Работает ли коллектор без насоса, самотёком? Да, если бассейн стоит ниже коллектора — термосифонная циркуляция будет работать сама. Но поток будет слабее, и разогрев — медленнее.
Три сезона — и ни одного сожаления. Самоделка оказалась настолько эффективной, что сосед по даче попросил посодействовать собрать водонагреватель для бассейна своими руками. Если у вас на даче стоит бассейн и вы каждый раз морщитесь от прохладной воды — попробуйте. Это реально работает, и это реально бесплатно.
