Как настроить работу автономной отопительной системы в экономном режиме? Нужно установить теплоаккумулятор для отопительных котлов. Это значительно увеличит эффективность при снижении затрат на горючее, а также уменьшит общие расходы на содержание недвижимости.
Мы расскажем о принципе работы устройства, которое разрешает собирать и хранить тепло, вырабатываемое котлом. В нашей статье подробно рассмотрены все варианты таких устройств, используемые в быту. Также мы представим области применения тепловых аккумуляторов и правила их эксплуатации.
Что такое теплоаккумулятор?
Теплоаккумулятор – это резервуар, предназначенный для скопления избыточного тепла, образующегося при работе котла. Сохраненное тепло потом используется в отопительной системе меж запланированными загрузками основного топлива.
Правильно подобранный аккумулятор помогает сократить расходы на топливо (в неких случаях до 50%) и позволяет перейти на режим одной загрузки в день вместо двух.
Кроме функции скопления выделяющегося тепла, буферный резервуар защищает чугунные агрегаты от растрескивания в случае резкого изменения температуры рабочей воды.
Если оснастить оборудование умственными контроллерами и температурными датчиками, а также автоматизировать подачу тепла из накопительного резервуара в отопительную систему, теплопотеря значительно увеличится, а количество порций топлива, загружаемых в топку нагревательного агрегата, существенно сократится.
Характерности внутреннего и внешнего устройства
Теплоаккумулятор представляет собой резервуар в форме вертикального цилиндра, изготовленный из темной или нержавеющей стали высокой прочности.
На внутренней поверхности устройства нанесен слой бакелитового лака. Он защищает буферный резервуар от негативного воздействия технической теплой воды, слабых солевых растворов и концентрированных кислот. С внешней стороны агрегата покрыт порошковой краской, устойчивой к высочайшим температурам.
Объем бака варьируется от 100 до нескольких тысяч литров. Самые крупные модели имеют значимые линейные размеры, что затрудняет их размещение в ограниченном пространстве котельной.
Внешняя теплоизоляция изготовлена из вторично-вспененного пенополиуретана. Толщина защитного слоя составляет около 10 см. Спец материал имеет сложное плетение и внутреннее поливинилхлоридное покрытие.
Такая конструкция предотвращает накопление частичек грязищи и мелкого мусора между волокнами, обеспечивает высокий уровень водонепроницаемости и увеличивает общую износостойкость теплоизолятора.
Теплоизолятор не постоянно входит в комплект теплоаккумулятора. Иногда его необходимо приобретать отдельно, а затем самостоятельно монтировать на агрегат.
Поверхность защитного слоя запирается чехлом из качественного кожзаменителя. Все это позволяет воде в буферной емкости остывать гораздо медленнее, а уровень общих теплопотерь всей системы значительно снижается.
Принцип работы теплосберегающего устройства
Тепловой аккумулятор работает по простой схеме. Сверху к агрегату подводится труба от газового, твердотопливного или электро котла.
По ней в накопительный бак поступает горячая вода. Остывая, она опускается вниз к месту расположения циркулярного насоса и с его помощью подается назад в магистральный проход, чтобы вернуться к котлу для следующего подогрева.
Установка теплоаккумулятора предотвращает перегрев теплоносителя во время работы котла на полной мощности и обеспечивает наивысшую теплоотдачу при экономном расходовании топлива. Это снижает нагрузку на отопительную систему и продлевает срок ее службы.
Котел хоть какого типа, независимо от используемого топлива, работает ступенчато, периодически включаясь и отключаясь при достижении оптимальной температуры нагрева.
Когда работа прекращается, теплоноситель попадает в резервуар, а в системе его подменяет горячая жидкость, не остывшая благодаря теплоаккумулятору. В результате даже после отключения котла и перехода его в пассивный распорядок до следующей загрузки топлива, батареи остаются горячими, а из крана идет теплая вода.
Виды аккумулирующих моделей
Все буферные емкости делают практически одинаковую функцию, но имеют некоторые конструктивные отличия.
Производители предлагают накопительные агрегаты 3-х типов:
Теплоаккумулятор подключают к котлу и коммуникационной разводке домашней отопительной системы буквально через резьбовые отверстия, расположенные на внешнем корпусе агрегата.
Как функционирует пустотелый агрегат?
Устройство, не имеющее снутри ни змеевика, ни встроенного бойлера, относится к самым простым видам оборудования и стоит дешевле более «накрученных» аналогов.
Подключается к одному или нескольким источникам энергетического обеспечения через центральные коммуникации, а затем с помощью патрубков 1 ½ распределяется к точкам употребления.
Предусматривается установка дополнительного греющего элемента, работающего на электричестве. Агрегат обеспечивает качественный прогрев жилых помещений, минимизирует риск перегрева теплоносителя и делает эксплуатацию системы совершенно безопасной для пользователя.
Если в доме уже есть отдельная система подачи горячей воды и владельцы не намереваются использовать солнечные источники тепла для обогрева помещения, целесообразно сэкономить деньги и установить пустотелую буферную емкость, вся нужная площадь которой отдана теплоносителю, а не занята змеевиками.
Теплоаккумулятор с одним или двумя змеевиками
Тепловой аккумулятор, снаряженный одним или двумя теплообменниками (змеевиками) – это современный вариант оборудования с широким спектром применения. Верхний змеевик в конструкции отвечает за отбор тепла, а нижний – за насыщенный прогрев самой буферной емкости.
Устройство с теплообменниками стоит дороже, чем пустотелый агрегат, но эти затраты полностью оправданы. Прибор значительно расширяет функционал системы и делает ее работу более эффективной.
Наличие теплообменных узлов в агрегате разрешает круглосуточно получать горячую воду для бытовых нужд, подогревать резервуар от солнечного коллектора, прогревать придомовые дорожки и max рационально использовать полезное тепло в различных целях.

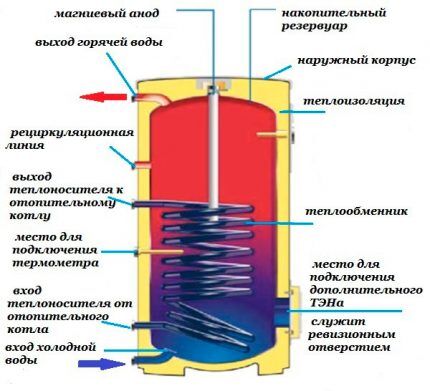

Модуль с внутренним бойлером
Теплоаккумулятор со встроенным бойлером представляет собою современное устройство, которое не только накапливает избыток тепла, вырабатываемого котлом, но и обеспечивает поставку теплой воды для бытовых нужд.
Внутренняя бойлерная емкость изготовлена из нержавеющей легированной стали и оснащена магниевым анодом. Он уменьшает твердость воды и предотвращает образование накипи на стенках.
Выбор подходящего объема буферной емкости хозяева выполняют самостоятельно, но специалисты утверждают, что приобретение резервуара менее 150 литров не имеет практического смысла.
Агрегат такового типа может быть подключен к различным источникам энергии и корректно работает как с открытыми, так и с закрытыми системами. Он держит под контролем уровень температуры теплоносителя и защищает отопительный комплекс от перегрева котла.
Оптимизирует расход топлива и уменьшает кол-во и частоту загрузок. Также его можно использовать в сочетании с солнечными коллекторами любых моделей и функционировать в роли заменителя гидравлической стрелки.
Область внедрения теплоаккумулятора
Теплоаккумулятор собирает и накапливает энергию, вырабатываемую отопительной системой, а затем помогает эффективно использовать её для подогрева и обеспечения горячей водой жилых помещений.
Приобретать устройство для накопления излишков тепла рекомендуется только лишь в специализированных магазинах. Продавец должен предоставить сертификат качества товара и полную инструкцию по эксплуатации.
Работает с разными типами оборудования, но чаще всего используется в сочетании с солнечными коллекторами, твердотопливными и электрическими котлами.
Термический аккумулятор в гелиосистеме
Солнечный коллектор – это современное оборудование, позволяющее использовать бесплатную гелиоэнергию для повседневных нужд. Но без теплоаккумулятора система не может функционировать эффективно, поскольку солнечная энергия поступает нерегулярно. Это связано со сменой времени суток, погодными критериями и сезонными изменениями.
Гелиоколлектор с теплоаккумулятором устанавливается на южной стороне участка. Там он будет поглощать максимальное кол-во солнечной энергии и обеспечивать эффективную отдачу.
Если же система отопления и водоснабжения питается только от 1-го источника энергии (солнца), у жильцов могут возникнуть серьезные проблемы с подачей ресурсов и обеспечением обычного комфорта.
Избежать подобных неприятностей и оптимально использовать ясные солнечные дни для накопления тепла поможет теплоаккумулятор. Для работы в гелиосистеме он употребляет высокую теплоемкость воды, где 1 литр, остывая на градус, выделяет тепловую энергию, достаточную для подогрева 1 кубометра воздуха на 4 градуса.
Солнечный коллектор и теплоаккумулятор сформировывают единую систему, которая позволяет использовать гелиоэнергию как единственный источник для отопления жилого дома.
В периоды пиковой солнечной активности, когда солнечный коллектор собирает наибольшее количество света, и выработка энергии значительно превышает потребление, теплоаккумулятор накапливает излишки и подает их в систему отопления, когда поступление ресурса миниатюризируется или полностью прекращается, например, в ночное время.
С вариантами и схемами альтернативного отопления для загородной недвижимости вы сумеете ознакомиться в следующей статье, которую мы рекомендуем прочитать.
Буферный бак для твердотопливного котла
Цикличность – это характерная черта работы твердотопливного котла. На первом шаге в топку загружается дрова, и в течение некоторого времени происходит разогрев. Максимальная мощность и самые высочайшие температуры наблюдаются на пике горения.
Затем теплоотдача постепенно снижается, и когда дрова полностью перегорят, процесс выработки полезной греющей энергии прекращается. По принципу работают все котлы, включая приборы длительного горения.
Настроить агрегат на генерацию тепловой энергии в зависимости от текущего уровня употребления невозможно. Эта функция доступна только более современным оборудованием, например, газовым или электрическим котлам.
Потому в момент розжига и выхода на фактическую мощность, а также в процессе остывания и режима ожидания тепловой энергии для настоящего отопления и подогрева горячей воды может просто не хватить.
Однако во время пикового функционирования и интенсивной фазы горения топлива количество выделяемой энергии будет избыточным, и большая ее часть просто «вылетит в трубу». В итоге ресурс будет потерян, а обладателям придется постоянно загружать в котел новые порции топлива.
Чтобы дом долго оставался теплым после отключения твердотопливного котла, нужно установить буферную емкость большого объема. Накопить значительное количество ресурса в маленьком резервуаре не получится, и его покупка будет бессмысленной тратой денег.
Эту проблему решает установка теплоаккумулятора, который во время завышенной активности будет накапливать тепло. Затем, когда дрова перегорят и котел перейдет в пассивный распорядок, буфер передаст собранную энергию теплоносителю, который прогреется и начнет циркулировать по системе, обогревая помещение в обход остывшего устройства.
Резервуар для электро системы
Электрическое отопительное оборудование – это довольно дорогой вариант, но его иногда устанавливают, как правило, в комплексе с твердотопливным котлом.
Обычно электро отопление применяется там, где другие источники тепла недоступны по объективным причинам. Конечно, при таком способе отопления счета за электроэнергию существенно увеличиваются и комфорт проживания обходится владельцам в серьезную сумму.
Буферный резервуар необходимо устанавливать конкретно возле отопительного котла. Оборудование имеет большие размеры, и в частном доме для него потребуется выделить отдельное помещение. Система полностью окупится в течение 2-5 лет.
Чтобы уменьшить расходы на оплату электроэнергии, стоит использовать оборудование максимально в период льготной тарификации, то есть по ночам и в выходные дни.
Но такой режим эксплуатации возможен только при наличии вместительной буферной емкости, в которой будет скапливаться энергия, выработанная в льготный период, которую затем можно использовать для отопления и подачи горячей воды в жилые помещения.
Накопитель энергоресурса своими руками
Легкую модель термического аккумулятора можно сделать самостоятельно из готовой стальной бочки. Если такой возможности нет, нужно будет приобрести несколько листов нержавеющей стали шириной не менее 2 мм и сварить из них емкость в форме вертикального цилиндра.
Использовать для изготовления теплоаккумулятора еврокуб не рекомендуется. Он предназначен для работы с теплоносителем, имеющим температуру до +70 ºС и просто-напросто не выдержит более горячих жидкостей.
Руководство по изготовлению самоделки
Для подогрева воды в буфере потребуется медная трубка поперечником 2-3 сантиметра и длиной от 8 до 15 метров (в зависимости от размеров бака). Её нужно будет согнуть в спираль и расположить внутри резервуара.
Аккумулятором в данной модели выступит верхняя часть бочки. Оттуда необходимо вывести отводной патрубок для выхода теплой воды, а снизу сделать аналогичный для входа холодной. Каждый отвод следует оснастить краном для контроля поступления воды в накопительную зону.
В открытой системе отопления в качестве буферного резервуара можно использовать стальной прямоугольный бак. В закрытой системе это не допустимо из-за вероятных скачков давления.
Затем необходимо проверить емкость на герметичность, наполнив её водой или смазав сварные швы керосином. Если утечек нет, можно перейти к созданию утеплительного слоя, который позволит воды внутри бака максимально долго оставаться горячей.
Как утеплить самодельный агрегат?
Для начала надо кропотливо очистить и обезжирить внешнюю поверхность емкости, а затем прогрунтовать и покрасить термостойкой порошковой краской, что защитит от коррозии.
После этого оберните резервуар стекловатным теплоизолятором или рулонной базальтовой ватой толщиной 6-8 мм и зафиксируйте её шнурами или обычным скотчем. При желании можно накрыть поверхность листовым металлом или «кутать» бак в фольгированную пленку.
Не рекомендуется использовать для утепления экструдированный пенополистирол или пенопласт. С наступлением холода в этих материалах могут завестись мыши, которые отыскивают теплое место для зимовки.
На внешнем слое следует вырезать отверстия для отводных патрубков и подключить емкость к котлу и отопительной системе.
Буферную емкость надо дополнить термометром, датчиками давления и взрывным клапаном. Эти элементы помогут контролировать возможный перегрев резервуара и временами сбрасывать избыточное давление.
Скорость расхода накопленного ресурса
Точно определить, как быстро расходуется накопленное в аккумуляторе тепло, нереально.
Как долго проработает отопительная система на ресурсе, собранном в буферном резервуаре, зависит от таких факторов, как:
Отопление частного дома в пассивном состоянии системы может осуществляться от нескольких часов до нескольких суток. В это время котел «отдохнет» от нагрузки, и его рабочий ресурс позволит работать дольше.
Правила безопасной эксплуатации
К самодельным тепловым аккумуляторам предъявляются особые требования безопасности:
- Теплые элементы резервуара не должны контактировать с легковоспламеняющимися и взрывоопасными материалами. Игнорирование этого пункта может привести к возгоранию объектов и пожару в котельном помещении.
- Закрытая система отопления подразумевает поддержание высокого давления теплоносителя. Для обеспечения этого конструкция резервуара должна быть полностью герметичной. Дополнительно можно усилить корпус ребрами жесткости, а крышку оснастить крепкими резиновыми прокладками, устойчивыми к высоким температурам.
- Если в конструкции присутствует дополнительный ТЭН, необходимо тщательно изолировать его контакты, а бак непременно заземлить. Это поможет избежать удара током и короткого замыкания, способного вывести систему из строя.
При соблюдении этих правил эксплуатация самодельного теплоаккумулятора будет совершенно безопасной и не создаст владельцам никаких проблем.
Выводы и полезное видео по теме
Как правильно рассчитать емкость теплоаккумулятора для домашнего отопительного котла, работающего на жестком топливе. Все нюансы и подробности необходимых вычислений.
Как сделать тепловой аккумулятор большого объема своими руками с комфортной и практичной съемной крышкой. Пошаговая инструкция с пояснениями.
Почему выгодно использовать теплоаккумуляторы в домашней системе отопления. Приятный пример экономии средств при значительном повышении уровня комфорта в жилье.
Установка теплоаккумулятора для домашней системы отопления является весьма выгодной и экономически оправданной. Наличие этого устройства снижает трудозатраты по растопке котла и позволяет делать загрузку греющего ресурса один раз в день за место двух.
Существенно уменьшается расход топлива, необходимого для нормальной работы отопительного оборудования. Использование произведенного тепла выполняется в оптимальном режиме и не тратится зря. Расходы на обогрев и горячее водоснабжение снижаются, а условия проживания становятся более комфортными и комфортными.
Расскажите нам о вашем опыте установки теплоаккумулятора на котел. Поделитесь технологическими тонкостями процесса и впечатлениями от работы устройства. Оставляйте комменты в блоке ниже, публикуйте фотографии и задавайте вопросы по спорным моментам.
