Внутренняя канализация: варианты устройства в квартире и частном доме

Верно подключенная внутренняя канализация в новом жилье является залогом нормальной работоспособности сантехнического оборудования и отсутствия противных запахов, а профессиональный монтаж труб позволяет сохранить неприкосновенность нового ремонта в помещениях.

Для принятия правильных решений в процессе прокладки канализации требуются познания о схемах её обустройства и необходимых материалах. В этой статье мы расскажем из чего состоит внутренняя канализация и об главных принципах ее обустройства.

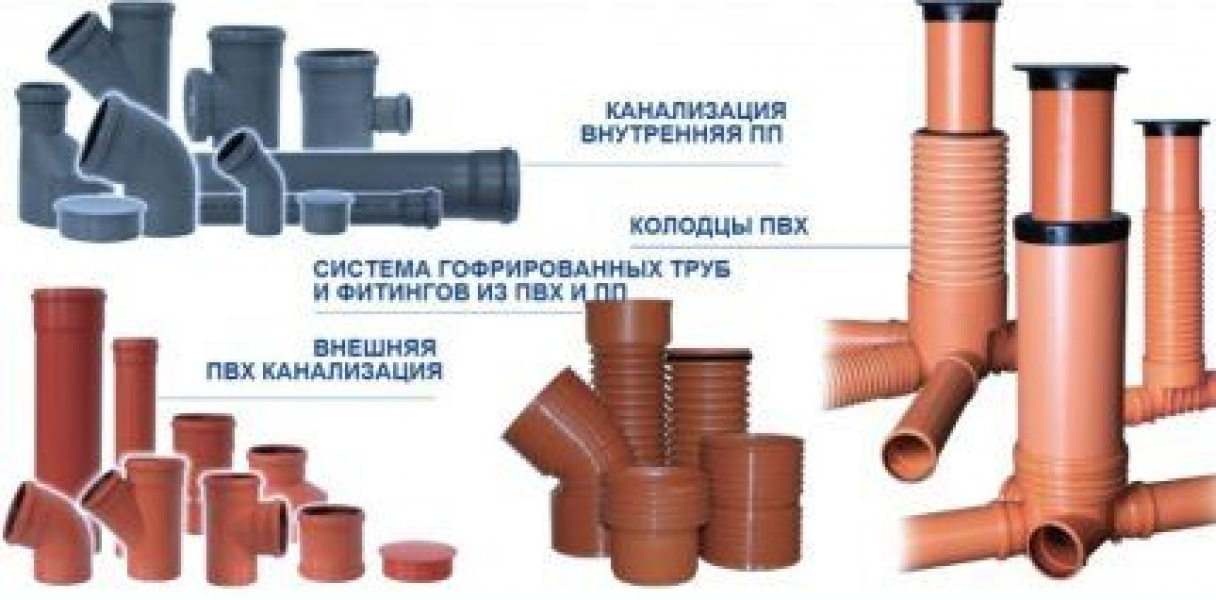

Виды канализационных труб

Для бытовых нужд канализационные трубы производятся из различных материалов и различного диаметра.

Теоретически, чем шире диаметр и толще стенка, тем лучше проходимость и меньше риск провисания трубы. Но эстетичность наружного вида и цена изменяют реальный выбор людей при приобретении этой продукции.

Фото из В сборке внутренней канализации на данный момент используют преимущественно неметаллические трубы и фасонные детали. Чаще всего используют изделия из полипропилена (ПП), поливинилхлорида (ПВХ) и целофана низкого или высокого давления (ПНД или ПВД) В соединении деталей и узлов пластиковой канализационной системы применяются раструбные, клеевые и сварные способы. В основном соединяют раструбным способом с обязательным использованием резинового кольцеобразного уплотнителя Компании, занимающиеся про-вом поилмерных труб для канализации, выпускают обширный ряд угловых отводов, тройников, переходников. Продукция унифицирована, изделия абсолютно любой марки можно подобрать на стандартные диаметры 32… 110 мм Поливинилхлоридные трубы с особым раструбом, предназначенным для сотворения клеевого соединения, склеивают. Перед этим соединяемым поверхностям придают шероховатость Канализация из пластиковых трубТрубы с раструбом для соединения частей системыФасонные детали для сборки канализационной системыКлеевые раструбные соединения трубопровода

Какой материал используют для производства?

От материала канализационных труб зависит их долговечность и спокойствие жильцов.

Выбор материала для канализационных труб лучше проводить со спецом. Дешевые изделия могут быстро дать течь или деформироваться под собственным весом

Чугунные канализационные трубы очень давно не применяются в бытовой канализации, их место заняли пластиковые аналоги, которые могут быть изготовлены из последующих материалов:

1. Полиэтилен. Канализационные трубы из этого материала обладают гибкостью, провисают, поэтому их стыки трудно загерметизировать. Применяются полиэтиленовые трубы в промышленной канализации, где их армируют поперечными кольцами и используют на участках со сложным ландшафтом. Во внутренней канализации их не употребляют.
2. Полипропилен. Довольно дорог, но обладает хорошей механической прочностью. Канализационные трубы из этого материала термоустойчивы, стойкие к воздействию абразивных частиц и отлично переносят чистку тросом.
3. Поливинилхлорид. Трубы из ПВХ почти не отличаются от полипропиленовых своими свойствами, но они немного шумнее и могут прогибаться при протекании по ним воды выше 70 градусов.

Для квартирной и внутридомовой канализации достаточно труб из ПВХ или полипропилена, которые при правильном монтаже прослужат несколько десятилетий.

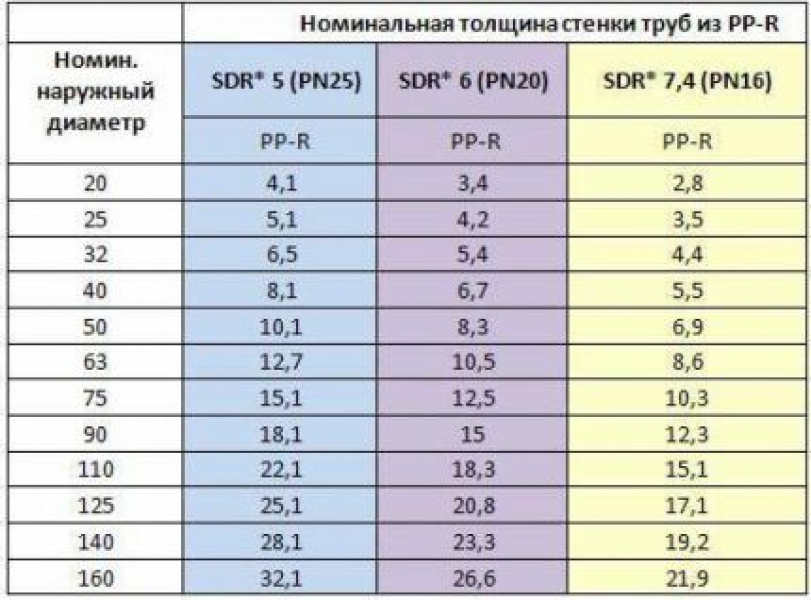

Поперечники труб для канализации

Существуют стандартные диаметры канализационных труб, которые позволяют совмещать изделия от различных производителей.

Чем толще стенка, тем меньше прогибаются трубы, поэтому при их большой длине рекомендуется приобретать утолщенные изделия с завышенной жесткостью

Наиболее распространены при монтаже внутренней канализации трубы диаметром 40 мм и 50 мм.

Для стояков употребляется труба с диаметром 110 мм, но в многоэтажных коттеджах её размер может быть увеличен. Для стыковки труб различного просвета используются переходники и патрубки соответствующих размеров.

Указаны минимальные значения. При наличии в стоках грандиозного количества жира и отходов рекомендуется увеличивать диаметры труб до следующего стандартного размера

Технология сборки труб

Процедура сборки пластмассовых канализационных труб предельно проста и похожа на детский конструктор. Каждая из труб имеет длину до 3-5 метров, а малый их размер регулируется ножовкой по металлу или специальным труборезом.

Гладкие концы труб должны быть отлично зачищены и плотно всунуты в раструб, иначе на внутреннем стыке могу скапливаться волосы и волокнистые остатки товаров

Купленная труба или переходник имеет два разных конца: гладкий и с расширением (раструбом). В раструб вставляется простой конец другой трубы. Для герметизации соединения в расширении имеется канавка для установки резинового кольца. Для наилучшего скольжения при монтаже уплотнитель можно смазать тонким слоем силикона.

Смазывать герметиком резиновое кольцо надо только при окончательном монтаже системы, а не в процессе примерки.

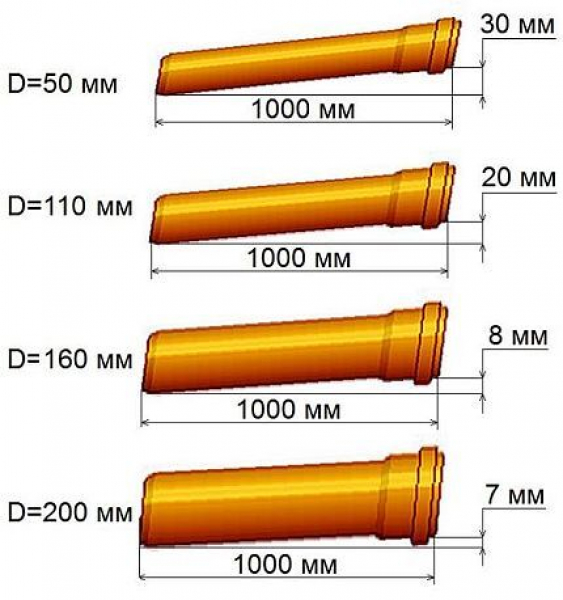

Расчет угла наклона

Особенность внутренней канализации заключаются в том, что и недостающий, и избыточный уклон труб приводит к их засорению. При маленьком наклоне твердые частицы оседают на дне, не смываясь слабеньким потоком воды.

При большом проценте уклона чистая жидкость быстро уходит, а на стенках остаются и затвердевают пищевые частички, которые со временем сужают просвет трубы. Максимально допустимый уклон не должен быть более 150 мм на метр трубы.

Соблюдение норм горизонтального спец монтажа труб приводит к эффекту «самоочищения», при котором твердые частицы смывает потоком воды в стояк, и они не оседают на внутренней стене канализации.

Указанные на схеме размеры уклонов можно увеличивать на 25% без риска негативных последствий, а делать уклон наименьшим данных значений не рекомендуется

Указанные значения уклона рассчитываются на один метр трубы, поэтому если в доме от раковины идет трехметровая труба поперечником 50 мм, то разница её уровней у канализационного стояка и в месте соединения с сифоном должна составлять не менее 9 см.

Более тщательно о расчете угла уклона канализационных туб читайте в этом материале.

Фото из Сборку канализационной системы создают после монтажа стояков. Линии собирают от сантехники к тройникам или крестовинам с обязательным соблюдением уклона Чтобы сформировать нужный уклон при открытой прокладке трубопровода, трассу сначала размечают на стене, затем свободно укладывают трубу без крепления, подложив под нее кирпичи или чурки Для сокрытой прокладки трубопроводов в стенах выбирают штробу. В период ее выборки закладывают требующийся угол уклона Уклон канализационных труб регламентирован нормативами, его размер зависит от поперечника трубы. Для труб Ø до 50 мм включительно нормальный уклон составляет 0,035, наименьший 0,025 Канализационные трубы поперечником 110 мм прокладываются с уклоном 0,02. Если добиться указанного значения невозможно, уклон сокращают до 0,012 Магистральные спец линии, отводящие стоки за пределы дома, собирают из труб диаметром 150 мм. Нормативный уклон для них 0,01, то есть 1 см на погонный метр, меньший — 0,007 При подключении двух приборов к одной отводной линии диаметр отходящей от прибора трубы подбирают в взаимосоответствии с типом прибора. Уклон должен соответствовать диаметру К стоякам отводные канализационные ветки подсоединяют с применением угловых отводов с заложенным углом 45° и 60° или с применением прямых тройников и крестовин на 90° с плавненько расположенными под углом патрубками Устройство коммуникаций в санузлеОткрытая прокладка канализационного трубопроводаВариант скрытой прокладки трубопроводаКанализационные отводы от раковины и ванныУклон для канализационных труб поперечником 110 ммКанализационный трубопровод диаметром 150 ммПодключение двух приборов к одной линииУстройство плавных углов и поворотов

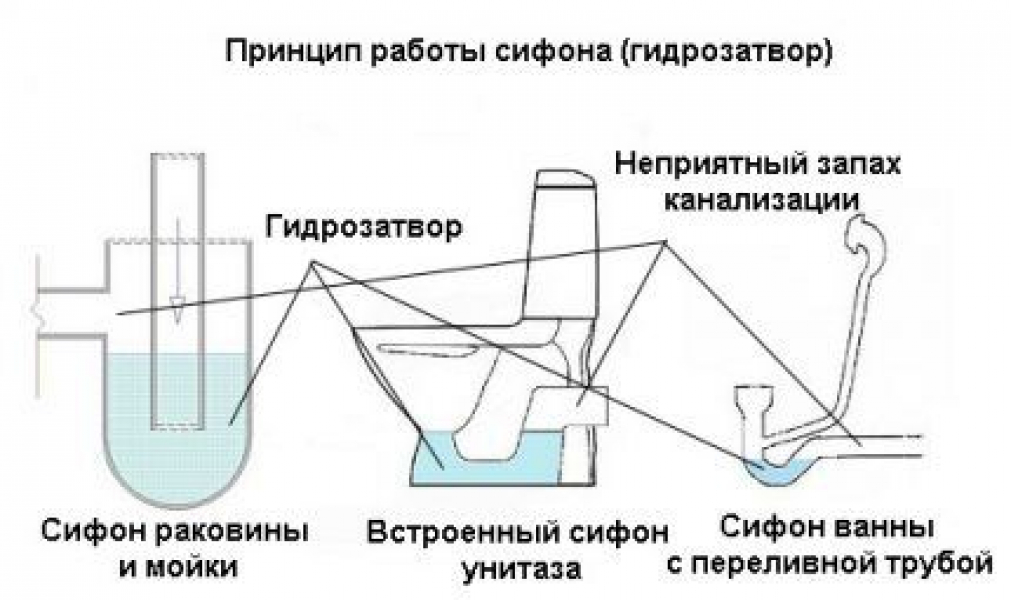

Для чего нужен гидрозатвор?

Запах канализационных нечистот остается в трубах и стояках благодаря такому гидрофизическому явлению, как гидрозатвор. Это водяная пробка, которая появляется в сифоне за счет сливаемой воды. Она не дает проникать в санузел гнилостному запаху.

Для предотвращения высыхания воды в сифоне при продолжительном отсутствии в квартире рекомендуется заливать в сток раковины или унитаз немного растительного масла для уменьшения площади испарения

Если у канализационных труб недостающая проходимость, то при массивном спуске воды может происходить срыв гидрозатвора. При этом за счет сифонного эффекта вся вода уходит из извива, и гнилостный воздух поступает из канализации в помещение.

Внутренняя канализация частного дома

При обустройстве и проектировании внутренней канализации пригородного дома могут возникать ошибки и недочеты, которые сопровождаются необходимостью переделывать уже произведенные монтажные работы.

Минимизировать такие обстановке можно с помощью нижеизложенных инструкций и правил по планированию и сборке канализационной системы индивидуального дома.

Фото из Водопровод и сточная канава — две взаимосвязанные системы, которые сооружаются и работают в тандеме. Устройство канализации и установка сантехники требует обязательного подвода воды Прокладка канализации и водопровода допустимо в частных домах любой этажности, независимо от материалов, использованных в строительстве объектов Схемы разводки систем водоснабжения аналогичны схемам, используемым в обустройстве городского жилья. Разница лишь в том, что очистные сооружения канализации и источник водозабора может быть автономным Водопроводные трубы прокладываются поверх конструкций, после чего маскируются или не маскируются фальшь-стенами из гипсокартона Канализационные трубы прокладываются с уклоном в сторону стояков. Их прокладывают в древесном перекрытии между лагами или заливают стяжкой Установка унитаза производится так же, как и в обычной квартире: с подключением к канализационному выпуску чаши и бачка к водопроводу После подключения к канализационному выпуску узел соединения инспектируют на герметичность, налив в унитаз ведро воды. Если все в норме, на чашу устанавливают бачок и подключают его к водоснабжению Душевую кабинку располагают рядом с водорозетками, к которым подключают смеситель душа и контрольно-запорную арматуру. Слив душевой подключается к канализационной трубе Сточная канава и водопровод в частном домеРазводка автономных коммуникацийПодводка труб и установка водорозетокЗашивка стены с водорозетками гипсокартономПодготовка к заливке стяжки по перекрытиюУстановка и крепление унитазаИспользование гофры в подключении к выпускуУстановка поддона душевой кабинки

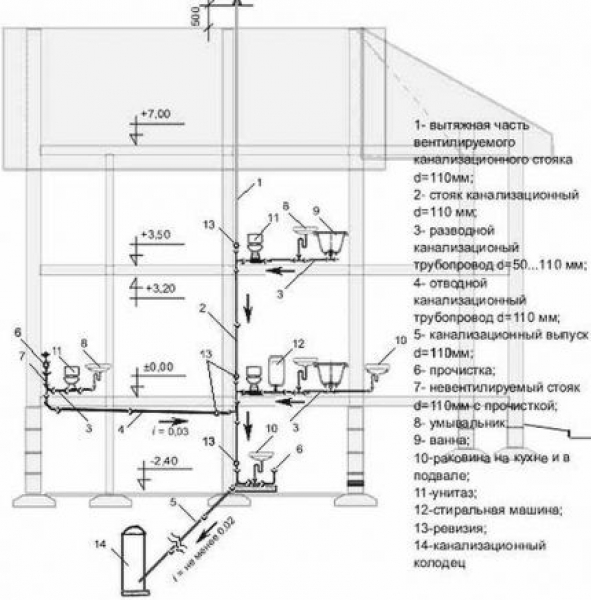

Главные моменты обустройства

Внутренняя канализация дома имеет вид комплекса пластиковых стояков, труб и соединительных деталей, который употребляется для отведения сточных вод от сантехнического оборудования и других устройств, использующих воду.

Главным элементом внутренней канализации в доме является вертикальный стояк, который собирает воду с остальной горизонтальной разводки. В широких домах их может быть два для удобства монтажа и более свободного планирования расположения комнат

Верхняя часть стояка выводится выше кровли дома и оборудуется специальной крышкой или клапаном, которые позволяют воздуху входить в трубу в моменты спуска воды для предотвращения сифонного эффекта и срыва гидрозатвора.

Фановая труба по нормам должна быть выведена на крыше на высоту не мение чем 50 см от поверхности кровли

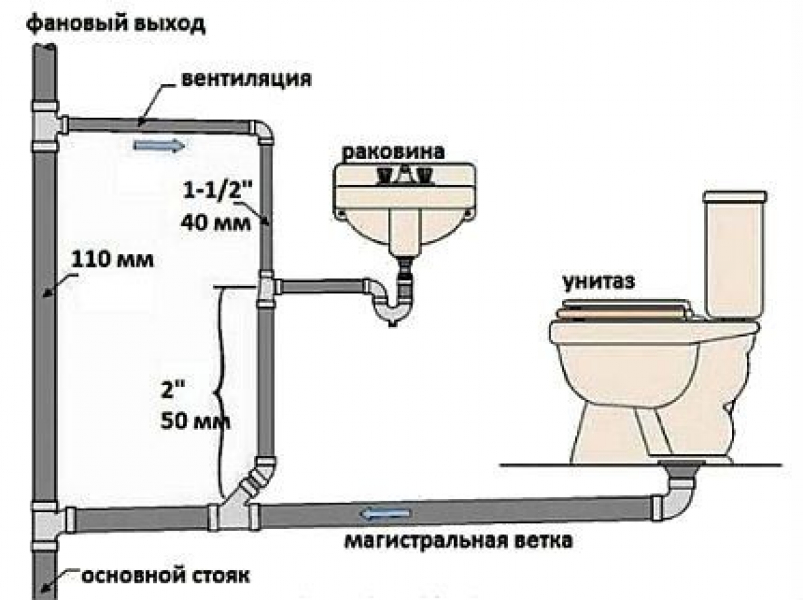

Возможна также схема вентиляционного кольцевания, при котором дальний край отводящей горизонтальной трубы подключается к стояку выше места слива.

Стояк выводится из дома буквально через подвал или подпольное пространство на улицу в колодец. От вертикальной трубы идет пластиковая разводка к унитазу, раковинам и другому оборудованию. Меж канализационными трубами и сантехникой располагаются сифоны, которые не дают проникать в помещение неприятным запахам.

Кольцевание вентиляции имеет толк только в случае отсутствия фанового выхода или его большой высоты над уровнем входа горизонтальной разводки в стояк

Этапы проектирования схем

Если схему дома делает не спец проектная организация, а хозяин самостоятельно, то следует самому распланировать расположение кухни, санузлов и канализационной разводки.

Подготовительный анализ потребностей позволит впоследствии сделать внутреннюю отделку комнат как хочется, а не как вынуждают обстоятельства.

Порядок действий при проектировании схемы внутренней канализации последующий:

1. Взять план дома на земельном участке и определить месторасположение сточного колодца. Если сантехника будет размещаться на нескольких этажах, то план должен быть поэтажный.
2. Отметить расположение вертикальных стояков.
3. Нарисовать месторасположение вообще всего оборудования, которому требуется канализационная подводка.
4. Начертить горизонтальные трубы, идущие от оборудования к стоякам.
5. Найти диаметр стояка и длину фановой трубы.
6. Проанализировать необходимость в покупке пластиковых колен, тройников и переходников.
7. Обмыслить возможность проведения скрытой канализации и потребность в декоративных коробах.

В соответствии с составленной схемой потом будет проводиться спец монтаж всей внутренней канализации. Чем тщательней планируется схема пластиковой разводки, тем меньше проблем будет при её установке.

Расчеты при планировании

Сделать графическое изображение схемы внутренней канализации пригородного дома – это залог избегания крупных инженерных ошибок. Для проработки мелких деталей требуется точный расчёт характеристик канализационной системы.

Поэтому необходимо взять уже начерченную схему и проанализировать следующие параметры:

Верно выполненные вышеуказанные действия позволят сделать канализацию эффективной и работоспособной даже при максимальных нагрузках и малозначительных засорах труб.

Последовательность сантехнических монтажных работ

При планировании строительства дома необходимо ориентироваться на последующую последовательность монтажа его внутренней канализации:

1. Устанавливаются стояки, их концы выводятся на крышу и в подвал.
2. Подводы для унитазов присоединяются к стоякам.
3. Формируется горизонтальная разводка и подключается один её конец к стояку.
4. Подсоединяются сифоны к сантехнике.
5. Сантехнические приборы соединяются с системой канализации.

Организацией системы наружной канализации можно заняться до или после описанных действий.

После монтажа обеих систем, их объединяют в одну, подсоединяя внутренние стояки к наружной сливной трубе.

При прокладке сточной трубы через фундамент она вставляется в металлическую гильзу, которая предупредит повреждение канализации в случае осадки дома

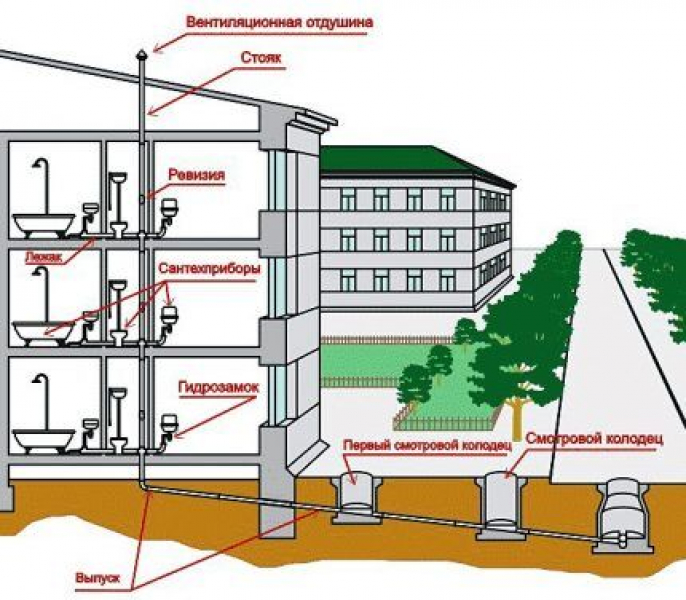

Внутренняя канализация в квартире

Организация внутренней канализации в многоэтажке мало чем отличается от такой в загородном доме, но всё же имеет свои нюансы. Выбирать схемы пластиковой разводки не приходится, потому что размещение стояков и комнат заложено в общедомовую поэтажную схему.

Принципы внутреннего обустройства

Внутриквартирная канализация базируется на таких принципах:

Соблюдение всеми жильцами многоквартирного дома этих принципов при спец монтаже внутренней канализации позволяет соседям не беспокоиться о затоплениях и неприятных запахах в санузлах.

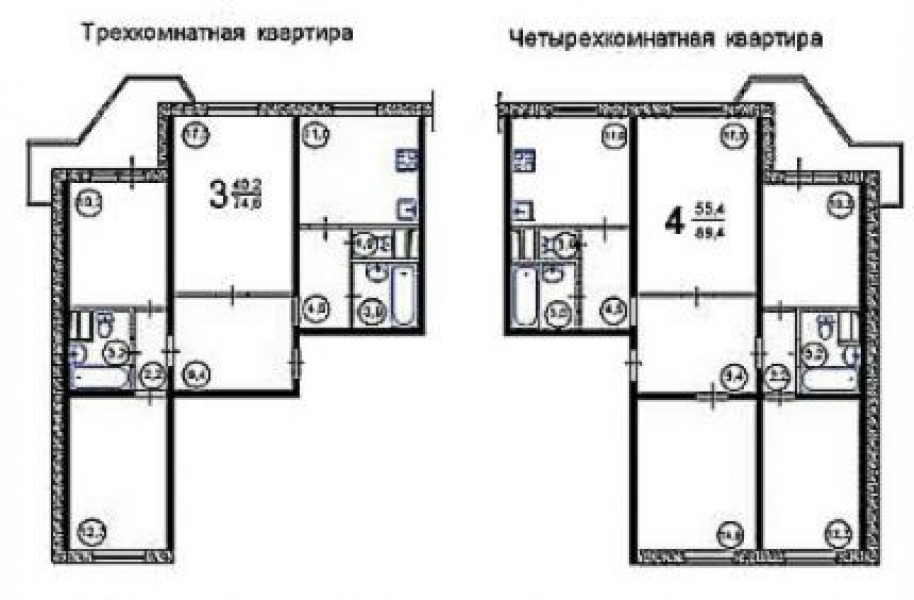

Особенности планировки в квартире

Поменять схему канализации в квартире довольно сложно, потому что унитазы всегда должны быть расположены рядом с вертикальным стояком. Их перемещение на несколько метров будет сопровождаться необходимостью прокладки 110мм трубы по все квартире, что не добавит эстетичности наружному виду комнат.

В большинстве четырехкомнатных (пятикомнатных и т.д.) квартир имеется два канализационных стояка за счет удаленности кухни и санузла друг от друга

Размещение комнат и количество канализационных стояков в многоэтажках домах ограничено лишь фантазией проектировщика, но и они стараются соблюсти главные правила монтажа таких систем.

Варианты с двумя санузлами в отечественных квартирах встречаются редко, а вот кухня и ванна бывают разбиты коридором на две независимые канализационные схемы. Тогда в каждой комнате имеет свой вертикальный стояк.

Межэтажное место около стояка не рекомендуется полностью заливать бетоном. Лучше заполнить его негигроскопичным материалом, например большими кусками пенопласта, а затем покрыть его сверху небольшим слоем цемента

От унитаза всегда идет отдельная 110 мм труба. Она может принимать в себя дополнительные подводы с другого сантехнического оборудования или предназначаться только для слива унитаза.

При классической схеме в горизонтальную разводку на дальнем конце трубы подключается мойка, потом присоединяются ванна или душ, потом – стиральная машинка с раковиной. После этого труба состыковывается с тройником унитаза или конкретно со стояком.

На крыше всех многоквартирных домов в обязательном порядке устанавливается фановая труба, которая сглаживает давление воздуха в стояке и внутренних помещениях дома.

Порядок монтажа канализационной разводки

Перед покупкой новенькой сантехники в квартиру необходимо понять будущую структуру канализационной сети, чтобы не было проблем с установкой обретенного сантехнического оборудования.

Для этого необходимо:

1. Определить типы сантехнических приборов и места их установки.
2. Начертить схемы трубопроводов с учетом углов их наклона.
3. Проверить достаточность размера и высоты отверстий в стенках для установки планируемой разводки.
4. Определить количество изделий и материалов для проведения монтажа, приобрести их.
5. Выполнить пробный спец монтаж труб и проверить возможность их установки.
6. Демонтировать старую канализацию при необходимости.
7. Окончательно установить канализационную разводку.
8. Выполнить спец монтаж сантехнического оборудования и подключить его к канализации.
9. Проверить полученную систему на наличие протеканий.

Если всё сделано верно, то после проверки на герметичность можно пользоваться сантехникой в свое удовольствие.

Основные правила планирования

При планировании схемы внутренней канализации принципиально соблюдать ряд правил, которые помогут сэкономить время и обеспечат долговечность собранной системы.

Советы по обустройству стояка и унитаза:

1. Унитаз должен иметь собственное подключение к вертикальному стояку. При подключении прибора в общую горизонтальную разводку вероятен срыв гидрозатвора в расположенной рядом сантехнике.
2. Просвет трубы стояка должен быть равен или превосходить диаметр сливного отверстия унитаза, но не менее 110 мм.
3. В вертикальном стояке необходимо предусмотреть специальные лючки для проведения ревизий. Оптимальная высота их расположений – 1000 мм от пола.
4. Недопустимо выводить край фановой трубы в дымопровод.
5. Если межэтажное перекрытие в санузле будет заливаться цементом, то пластиковый стояк помещают в специальную пластиковую гильзу.

Правила проектирования горизонтальной разводки:

1. Размер сливного патрубка сантехнического прибора должен быть меньше поперечника отводящей воду канализационной трубы.
2. Длина сливной трубы, идущей от унитаза до стояка не должна превосходить 1 метр, от других приборов – 3 м. Для труб большей длины необходимо или увеличивать их диаметр до 70 см и более, или закольцевать трубы с вентиляцией вертикального стояка выше места слива.
3. Нельзя соединять горизонтальные трубы прямоугольными коленами из-за вероятности засора. Лучше подключить их буквально через два колена с углом 135 градусов.
4. Раструб канализационных труб должен быть расположен навстречу водяному сгустку.
5. При монтаже канализации в закрытых коробах можно обложить трубы минватой для шумоизоляции.
6. Штроба для труб в несущих стенках может представлять опасность, поэтому её обустройство можно лишь с разрешения инженера.
7. Сливы от посудомоечной автомашины и мойки желательно оборудовать жироуловителями.
8. При подключении сантехнического оборудования поворачивать нижний край тройника нужно на половину высоты раструба.
9. Длинные пластиковые трубы необходимо закреплять хомутами для предупреждения провисания.

После окончания спец монтажа внутренней канализации необходимо наполнить раковину и мойку до краев водой, открыть спусковое отверстие, а также провести полнейший слив унитаза.

Если протечек и неприятного запаха нет, значит большинство правил соблюдено.

Выводы и полезное Video по теме

Для визуального ознакомления с правильным планированием расположения канализационных труб рекомендуется просмотр следующих видео.

Проектирование фановой трубы в частном доме:

Правила обустройства внутренней канализации:

Нюансы внутренней канализации в многоквартирном доме:

Выставленные варианты размещения канализационных труб в жилье являются типовыми. Важность заключается не в копировании предложенных вариантов, а в соблюдении правил и принципов планирования и спец монтажа канализационной системы. Только их соблюдение может избавить от необходимости дополнительного ремонта из-за протечек и несоответствия оборудования характеристикам канализации.
