Как сделать электро отопление в доме, в квартире или на даче, на основе ТЭНа и циркуляционного насоса.
Самодельный электрокотёл
Правильно организованное электро отопление позволяет создать систему, способную эффективно конкурировать с традиционными системами на природном газе или жестком топливе. Этот вид обогрева идеален для помещений без централизованного теплоснабжения, газовой сети и возможности использовать жесткое топливо. Разберем необходимые материалы и процесс сборки такой системы.
Необходимые материалы для системы отопления
- 1. Пластмассовые трубы, подходящие для горячей воды.
- 2. Фурнитура для труб: соединительные элементы, гайки, краны и т.д.
- 3. Корпус для бака в котором будет установлен ТЭН.
- 4. ТЭН мощностью 1,5 кВт (или другой, в зависимости от площади помещения).
- 5. Расширительный бак для компенсации объема теплоносителя при нагреве.
- 6. Хомуты для крепления бачка и закрепления шлангов.
- 7. Циркуляционный насос для поддержания неизменного движения воды по системе.
- 8. Автоматические выключатели и защитные устройства.
- 9. Батареи отопления (радиаторы), которые обеспечат передачу тепла в помещения.
Порядок сборки системы отопления с ТЭНом и циркуляционным насосом
1. Установка ТЭНа.

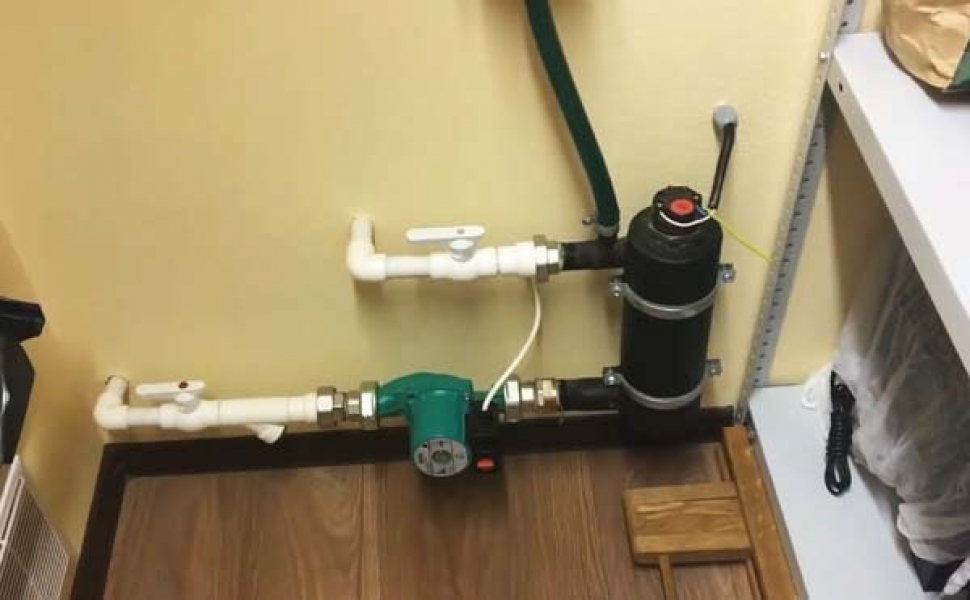

Принципиально разместить ТЭН в удобном и безопасном месте, например, в техкомнате или специально выделенном уголке, который легко доступен для обслуживания и регулировки. Емкость с ТЭНом крепится вертикально к стенке с помощью хомутов, закрепляемых на стене и затягиваемых болтами.

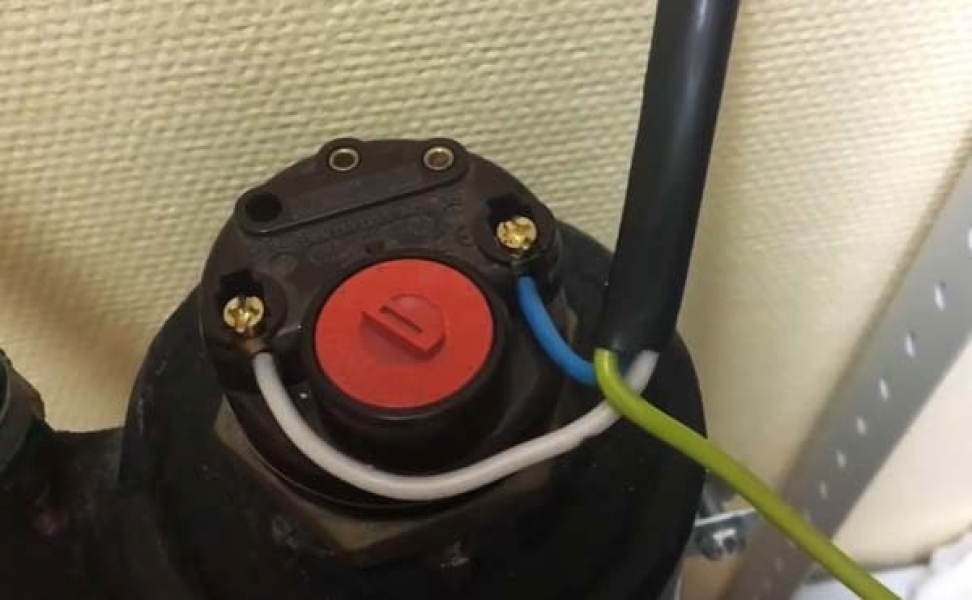

Подключение к электрической сети выполняется через вилку с розеткой или буквально через систему защиты и аварийного отключения.
2. Подключение циркуляционного насоса

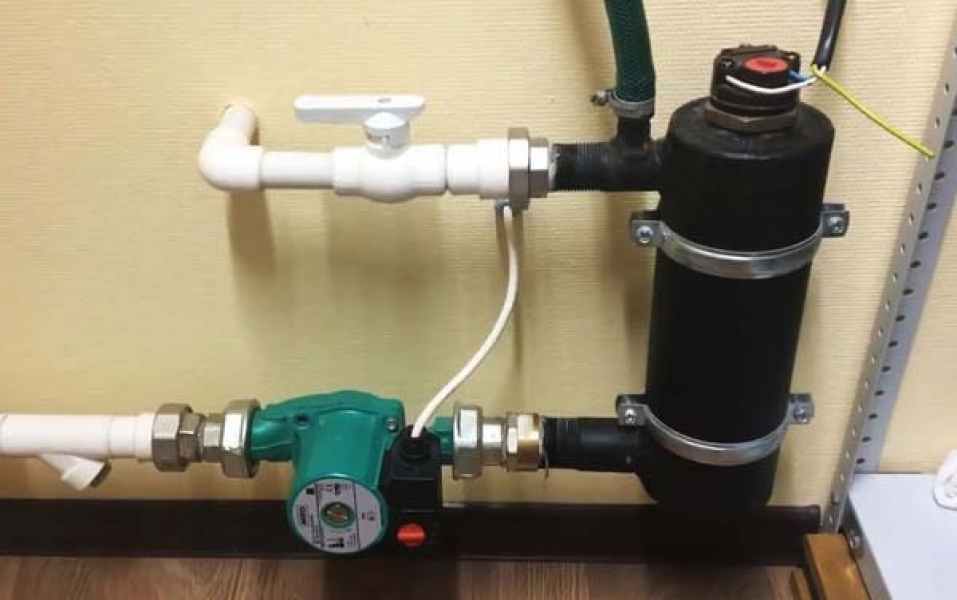

К нижнему отверстию ТЭНа (обратке) присоединяют железный сгон, через который через арматуру подключают циркуляционный насос. Перед насосом устанавливают двухходовой вентиль, чтобы при необходимости можно было отключить подачу теплоносителя.
3. Подключение нагнетательной ветки отопления

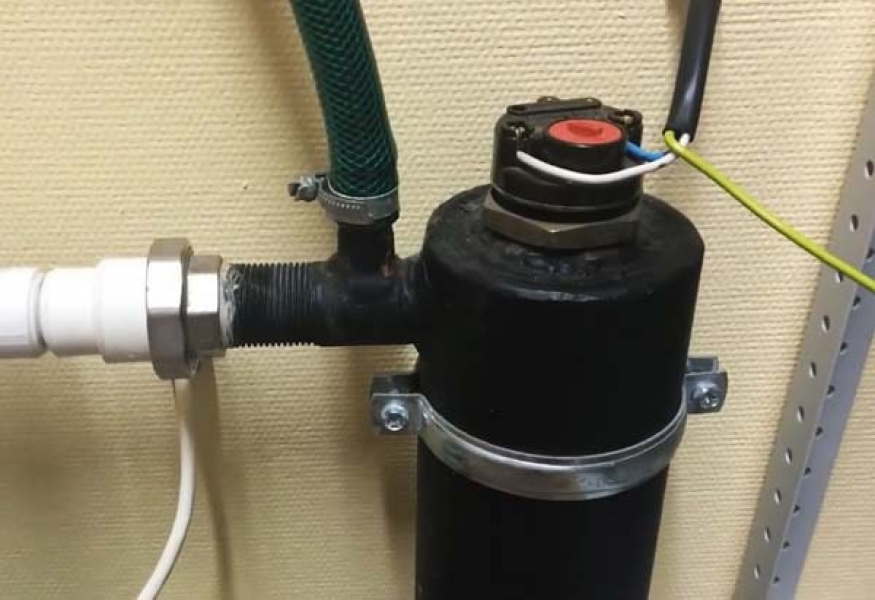

Верхний сгон ТЭНа также оснащается вентилем и подсоединяется к нагнетательной трубе отопительной системы. На данной же трубе делается ответвление для расширительного бачка, который заполняется водой (или другим теплоносителем) до половины объема. Это помогает восполнить расширение теплоносителя при его нагреве.
4. Настройка и подключение радиаторов

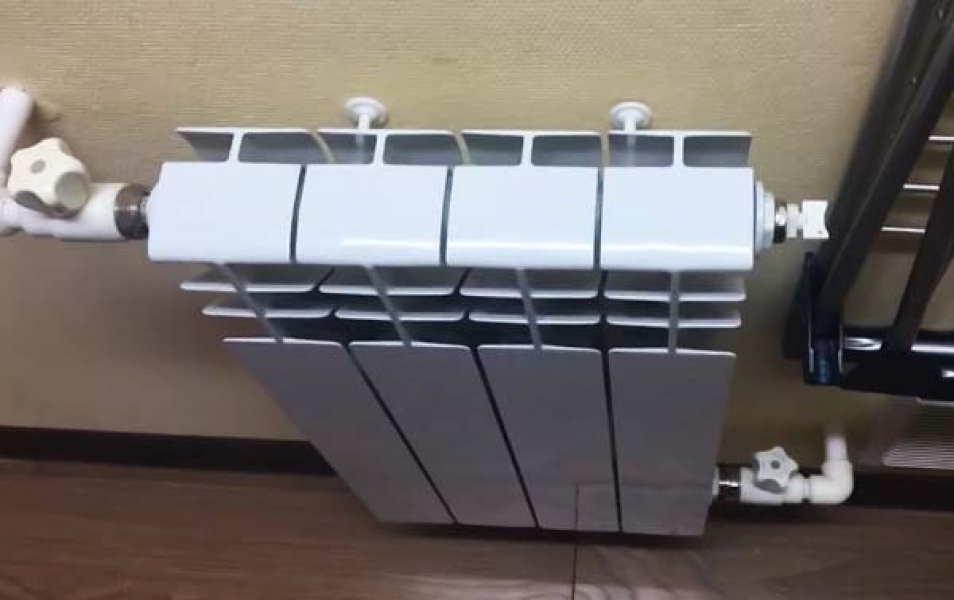

Вся система отопления подключается к биметаллическим радиаторам, которые располагаются по всей квартире или дому для равномерного распределения тепла. ТЭН и насос подключаются к электросети через автоматические выключатели, что обеспечивает надежную работу и вероятность аварийного отключения. В одной коробке с автоматами устанавливаются и другие системы защиты.
Преимущества системы отопления на базе ТЭНа и циркуляционного насоса
- — Энергоэффективность: система позволяет гибко регулировать температуру, адаптируя её под потребности жильцов.
- — Автономность: это безупречный вариант для домов в удаленных местах, где нет доступа к газу и централизованному отоплению.
- — Безопасность и долговечность: при правильной установке и эксплуатации система прослужит очень много лет, требуя минимального обслуживания.
Создание электрического отопления с ТЭНом и циркуляционным насосом может стать хорошим решением для тех, кто ищет эффективную и гибкую систему отопления для своего жилья.
