Если совершенно недавно газометры встречались лишь в редких квартирах, то сейчас установка газового счетчика стала нередко проводимой процедурой. Это связано как с массовой газификацией квартир и частных хозяйств, так и с увеличением тарифов на этот вид природных ресурсов, фактически именно контроллер позволяет вести точный учет потребляемого голубого топлива и экономно его расходовать.
Ввиду актуальности подобного оборудования в данной статье предлагаем ознакомиться с особенностями бытовых счетчиков, тонкостями выбора и правилами установки, включая процесс получения разрешений и поэтапную аннотацию по монтажу прибора учета газа или газообразное состояние (от нидерл. gas, восходит к др.-греч.
Устройство бытового газового счетчика
Существует множество моделей газовых счетчиков, которые различаются по своим габаритам, принципу работы, дизайну, предназначению и другим критериям.
В быту чаще всего применяются аппараты мембранного типа, которые также именуют диафрагменными или камерными. Этот вид счетчика был изобретен в Великобритании еще в конце XIX столетия и с тех пор успешно используется.
Схематичное уст-во мембранного газового счетчика. Основные внутренние механизмы изготовляются из современных полимеров, обладающих высокой устойчивостью к газовому сгустку
Для таких приборов характерна невысокая стоимость, достаточная прочность и долговечность. К числу недостатков можно отнести невысокую, но все же достаточную для бытовых целей пропускную способность и достаточно крупный размер.
Подобные счетчики на природный газ состоят из нескольких отсеков, которые отделены друг от друга по порядку открывающимися створками. При этом каждый элемент связан со специальным крестообразным механизмом.
Из специального патрубка газ попадает в прибор, где под воздействием силы вытеснения он передвигается из 1-го отсека в другой. Процесс происходит циклично, постоянно повторяясь
Вкратце процесс функционирования схематично можно представить так:
Показания такого счетчика довольно точны.
Как выбрать подходящий счетчик?
На что следует обращать внимание, если вы решили поставить в доме или квартире уст-во? Основным критерием выбора прибора является его возможность пропускать через себя определенное количество газа за час. Эту величину можно найти самостоятельно, изучив технические параметры всех приборов на голубом топливе в широком смысле слова — это вещество, способное выделять энергию в ходе определённых процессов, которую можно использовать для технических целей, находящихся в квартире.
В среднем стандартная четырехконфорочная платформа за один час потребляет 1,56 кубометров газа, в то время как газовая колонка – 2,5 кубометра. Если в квартире размещен и тот, и другой агрегат, необходимо сложить эти цифры.
При выборе модели газового счетчика следует обратить внимание на то, что подача газа в аппарат может выполняться как справа, так и слева
Стоит обратить внимание и на маркировку, нанесенную на газометры: она поможет понять, на какие характеристики рассчитан аппарат.
Нанесенные на модель буквы и цифры обозначают:
Имеются также и более массивные варианты контроллеров (G10 или G16), характеристики которых рассчитываются по тому же принципу.
При выборе устройства следует считать также следующие факторы:
Газовые трубы могут иметь размер 1/2 дюйма, 3/4 и 1 дюйм. 1-ый вариант принят в квартирах, но может применяться и в частных домах, где также используются и другие элементы Элемент (лат. elementum — первичная материя, стихия) — составляющая часть чего-либо (особенно — простая, не состоящая, в свою очередь, из других частей).
Покупку газометра следует в неотклонимом порядке согласовать со специалистами, которые будут устанавливать прибор. Для этого следует обратиться в выбранную фирму для консультации, заблаговременно определив примерную мощность и набросав план помещения.
Детальные рекомендации по выбору лучшего газового счетчика мы привели в последующей статье.
Бытовые приборы по учету газтоплива могут устанавливаться на газопроводной трубе как в вертикальном, так и в горизонтальном положении
При покупке следует направить внимание на точное время изготовления покупаемого счетчика, поскольку срок проверки устройства определяется не днем покупки или спец монтажа, а датой выпуска.
Особенности проведения монтажа газового счетчика
Поскольку контроллеры газа относятся к категории аппаратов Снаряжение, оборудование — завершённая совокупность частей или элементов для выполнения какой-либо функции завышенной опасности, устанавливать их должны лишь специалисты, прошедшие соответствующую аттестацию.
Этап #1 — выбор фирмы по оказанию услуг
В Постановлении Правительства РФ № 410 от 14.05.13 определен круг учреждений, которым разрешено проведение работ с газовым оборудованием (установка, ремонт, замена). К ним относятся компании, которые выполняют транспортировку природного топлива до места соединения сети.
Перед обращением в специализированную организацию попробуйте узнать следующую информацию:
При выборе предпочтение одних вариантов множеству других или отказ от одних вариантов в пользу других исполнителя не следует ориентироваться лишь на невысокую себестоимость работ. Стоит насторожиться при низкой цене на услуги: это может свидетельствовать о недостаточной квалификации сотрудников либо применении дешевеньких материалов ненадлежащего качества.
Этап #2 — подача заявления на установку газометра
Информацию о газовой службе просто найти, воспользовавшись квитанцией об оплате газа, на обратной стороне которой обычно находится телефон профильной организации. Позвонив по обозначенному номеру, можно проконсультироваться со специалистом, узнать от него адрес газоснабжающей службы, а также расписание работы.
После этого следует посетить избранную компанию, чтобы подать заявление о монтаже газового счетчика в квартире или доме.
При этом с собой надо взять такие документы как:
Так как сотрудники или сотрудник, — субъект трудового права, физическое лицо, работающее по трудовому договору у работодателя и получающее за это заработную плату службы могут попросить приложить к заявке копии документов, лучше сделать их заранее.
Шаг #3 — установка газового счетчика и оплата работ
Сотрудники фирмы подробно объяснят, как можно установить бытовой газовый счетчик в доме или квартире, а после приема заявки назначат время визита мастера. Он обусловит технические возможности установки оборудования, а также произведет все необходимые замеры.
Газовый счетчик можно приобрести без помощи других в специализированном магазине, однако нужно быть уверенным, что выбранная модель по своим техническим характеристикам подойдет для эксплуатации в определенной квартире
Согласно заключению мастера и выполненным им измерениям будет составлена смета и закуплено оборудование Оборудование (процесс) — работа по обустройству, дополнению чего-либо в среде обитания человека: вещей (напр, включая подходящий для данного помещения газометр.
После дипломатический представитель высшего ранга своего государства в иностранном государстве (или в нескольких государствах по совместительству) или в международной организации; официальный представитель интересов и руководства своей страны этого клиенту вновь надо посетить газовую службу кроме собственно занятий служащего и военного, слово обозначает специальную область работы с относящимися к ней учреждениями (например: таможенная служба), чтобы согласовать время проведения дальнейших работ, а также произвести полную или частичную оплату.
Шаг #4 — выбор места размещения устройства многозначное слово
Место установки обычно обсуждается с мастером, который может предложить собственный вариант размещения. Но он не должен настаивать на нем, если выбор хозяина не нарушает ключевые положения правил установки бытового газового счетчика устройство для счёта чего-либо в квартире, которые регламентируются в СНиП 42-01-2002 и СП 42-101-2003.
Согласно последнему документу, их размещения проводится исходя из критерий комфортной эксплуатации (монтажа, обслуживания, ремонта). Контроллер по учету газа обычно монтируется в помещении, где находится газовая платформа, газовый котел или другая техника.
Чаще всего газовый счетчик устанавливается на кухне. При этом нужно подобрать хорошо проветриваемое место, отдаленное от источников тепла и влаги
Счетчик можно смонтировать также в пространстве, смежном с газифицированным, даже если меж ними присутствует проем, тогда как наличие ниши недопустимо. Прибор можно установить и за пределами строения, однако в этом случае желательно спрятать его под навес или в специальный короб, чтобы защитить от внешних воздействий.
Счетчик должен находиться на расстоянии не больше 0,8-1 метра от агрегата, который потребляет голубое горючее (колонка, плита, котел). Существует также нормированная высота размещения газометра — 1,6 м.
Газовое уст-во должно быть отделено от стены на 3-5 см для обеспечения антикоррозийной и звуковой защиты. Отключающий кран помещается с боковой стороны от плиты на расстоянии не более двух метров. При предусмотренной верхней разводке эта деталь изготовленное, изготавливаемое или же подлежащее изготовлению изделие, являющееся частью изделия, машины или же какой-либо технической конструкции, изготавливаемое из однородного по структуре и свойствам материала без применения при этом каких-либо сборочных операций должна находиться на спуске.
Приспособление по учету газа должно находиться на виду, лучше не закрывать его предметами интерьера.
На данной схеме представлено три варианта размещения газового счетчика, которые можно использовать при продумывании местоположения устройства в квартире
Счетчик не должен находиться прямо над раковиной или в других местах с завышенной влажностью. Отрезок трубы к газопроводу и от него не должен иметь уклона к газометру.
Кроме того, помещение, в котором будет расположено устройство по учету газа, должно иметь хорошую естественную или принудительную вентиляцию.
Этап #5 — выполнение спец монтажа прибора
В назначенный день и час к вам приходят ремонтные сотрудники фирмы, которые должны произвести все манипуляции.
Для установки употребляются самые разнообразные элементы. Прежде всего это механический или электронный газовый счетчик (можно использовать различные модели, в том числе и ряд иностранных). Перед установкой необходимо тщательно осмотреть внешний вид прибора на наличие изъянов и повреждений.
Есть еще некоторые компоненты. Далее обсудим их детальнее.
Термозапорный клапан (КТЗ)
Особенностью этого элемента является его способность автоматом перекрывать подачу газового потока к бытовым приборам в случае повышения температуры. Деталь состоит из корпуса, снутри которого находится подпружинный запорный элемент, поддерживающийся в открытом виде легкоплавкой вставкой.
Как только температура клапана достигнет 90°-98° C вставка расплавляется, из-за чего элемент складывается, перекрывая газовый поток.
Невзирая на простоту устройства, термозапорный клапан играет важную роль, поскольку он обеспечивает безопасность газовой системы во время пожара
Газовый кран для механического перекрытия
Знакомая всем деталь применяется для механического перекрытия доступа газа. Бытовые газовые краны, которые обычно делают из латуни, рассчитаны для внедрения на газопроводах низкого давления (до 5 Бар).
В ассортименте производителей представлено множество моделей, различаемых по способам управления («ручка», «мотылек»), размерам и вариантами соединений (гайка-штуцер, гайка-гайка). Поэтому, даже при необходимости выполнить замену, подобрать подходящий кран не составит труда. Главное в процессе выполнения замены этого компонента не игнорировать правила защищенности.
Изолирующее соединение (ИС)
Приспособление, которое предназначено для диэлектрического секционирования трубопровода. Подобным образом система делится на соединяющиеся участки, меж которыми исключается перетекания электротока.
Изолирующие соединения могут применяться для наземных и подземных газопроводов. Их внедрение помогает снизить вероятность поломки измерительной аппаратуры из-за электроразрядов, возникающих в результате разных обстоятельств.

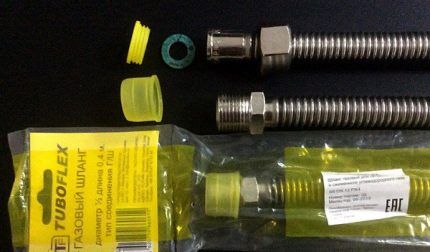

Газовый шланг (сильфонная подводка)
Гибкая деталь используется для подсоединения газовых приборов (колонок, платформ) к газопроводу. Причем, эти задачи часто выполняются самими пользователями без привлечения представителя газовой службы. Если вы желаете заменить шланг своими руками, рекомендуем ознакомиться с правилами проведения монтажных работ.
Установить газовые счетчики можно с помощью сильфонной подводки или же резиновых рукавов. Во втором случае надо тщательно следить, чтобы эти элементы не попадали в зону нагрева при работе газовой плиты
На практике для спец монтажа счетчика могут применяться различные варианты шлангов и подводки: от обычных резиновых элементов до гофрированной детали из нержавеющей стали, обладающей очень высокой прочностью.
Специалисты, осуществляющие монтаж, должны следить за соответствием резьбы накладных гаек и штуцеров счетчика. При выполнении работ может означать: Работа — это выполнение действий во времени и пространстве с применением силы нужно обращать внимание на направление стрелок, нанесенных на корпусы деталей.
Уплотнительное кольцо штуцера разрешается использовать лишь один раз, при этом для него следует использовать паронит ПОН-2.0 (ГОСТ 491-ЗС) или маслобензостойкую резину 1-2 мм (ГОСТ 7338-65).
Как происходит ввод в эксплуатацию?
Осуществив спец монтаж, специалисты газовой службы в обязательном порядке проверяют работоспособность счетчика.
На рисунке наглядно изображена схема спец монтажа бытовой модели система, исследование которой служит средством для получения информации о другой системе; представление некоторого реального процесса, устройства или концепции газового счетчика ВК-G при помощи гибкой подводки Гофра Флекс
При этом учитываются последующие факторы:
Кроме этого, производится замер потребляемого топлива.
По завершении контрольных мероприятий составляется акт о произведенных работах, в котором указываются последующие данные:
Документ составляется в 2-ух экземплярах: один выдается владельцу квартиры, другой передается в газовую службу. Клиент также подписывает акт приемки выполненной работы (также в 2-ух экземплярах). Специалист обязан заполнить акт ввода аппарата в эксплуатацию и договор на техобслуживание газового счетчика (подобные бумаги нужно оформлять в трех экземплярах).
При включении только что смонтированного устройства важно вытеснить воздух из системы при помощи газа. Для этого надо последовательно открыть газ на входе, а затем на выходе, что позволит избежать повреждения механизма газометра от ударной нагрузки при первом использовании.
Пломбировка и проверка счетчика
Оканчивающим этапом установки счетчика является наложение печати и клейма на смонтированный прибор. Для этого хозяин должен приобрести пломбу и вновь вызвать сотрудника Горгаза, который должен посетить дом в течение 5 дней с даты заявки.
Специалисту нужно убедиться в правильной схеме расположения газового счетчика, после чего на основании заявления об установке счетчика и документов это зафиксированная на материальном носителе информация в виде текста, звукозаписи или изображения с реквизитами, позволяющими её идентифицировать о осуществлении монтажных работ следует пломбирование прибора. Без совершения подобной операции прибор считается нелегальным, а его показания не принимаются для оплаты за поставки природного горючего.
На пломбу газового счетчика наносится также поверительное клеймо, благодаря которому можно узнать дату проведения начальной диагностики прибора
После выполнения всех процедур владелец жилплощади должен побывать в ТСЖ (ДЭЗ), куда передается один из экземпляров акта ввода в эксплуатацию. На его базе с управляющей компанией заключается договор на оплату газа по показаниям прибора Прибор — общность вещей (набор принадлежностей), собранных в одно целое, на известное дело, например: Столовый прибор, Чертёжный прибор или готовальня и так далее учета. Отныне раз в месяц абонент должен сообщать показания счетчика в ИРЦ, откуда будет приходить квитанция с цифрами фактического потребления природного ресурса.
Согласно российскому законодательству, прибор по учету газа до ввода в эксплуатацию либо по окончанию ремонтных работ должен проходить первичную поверку, о которой вносится соответствующая запись в технический паспорт аппарата.
В данный же документ заносится дата проведения следующего подобного мероприятия. При этом владелец жилья берет на себя обязательство обеспечить проведение поверки в установленный срок.
Требования к установке и эксплуатации
При монтаже и эксплуатации газового оборудования следует учитывать последующие моменты:
И еще раз главное правило: работы могут вести только лишь аттестованные специалисты газовой службы. Все операции по установке газового оборудования должны осуществляться с соблюдением серьезных правил эксплуатации.
Стоимость услуг по установке
Поскольку устройство-контроллер по расходу газа считается собственностью обладателя квартиры, он обязан приобрести его за свои средства, а также возместить затраты по его монтажу.
Потребительский опыт указывает, что установка газометра позволяет снизить ежемесячные платежи за газ на 30-50%. Особенно выгодно использование прибора, если в квартире один из видов жилого помещения, состоящий из одной или нескольких смежных комнат, в отдельных случаях с отдельным наружным выходом, составляющее отдельную часть дома проживает более 4-5 человек
Себестоимость монтажа может варьироваться, поскольку на эту величину оказывает влияние целый ряд факторов, а именно:
На данный момент подключение прибора в помещении, где находится лишь газовая платформа, в среднем обходится в 3000-5000 рублей, если же квартира оборудована газовой колонкой либо другим оборудованием, цена возрастает примерно в два раза.
Как показывает практика, затраченные на приобретение устройства и его установку средства окупаются на протяжении 1-го года. Но все же лучше произвести первоначальный расчет, особенно, если в квартире проживают 1-2 человека, а из приборов — только лишь варочная поверхность.
Выводы и полезное видео по теме
Предлагаем вашему вниманию видеоролик, который тщательно рассказывает о процедуре установки Установка (психология) — психологический термин газометра при помощи специалистов Специалист — работник, выполнение обязанностей которого предусматривает наличие начального, среднего или высшего профессионального (специального) образования или хороших практических знаний и/или практического опыта в какой-либо сфере газовых служб.
Правильно подобранный и корректно смонтированный газовый счетчик принесет обладателям квартир большую пользу. Он будет показывать точный расход природного ресурса, что поможет следить за его потреблением.
Разумное отношение к использованию газа, в личную очередь, позволит избежать лишних трат и внушительно сократит расходы за оплату выдача денег по какому-нибудь обязательству; передача имущества от должника к кредитору по исполнению обязательства; расчёт за купленный товар или полученную услугу посредством обмена соответствующего количества денег на товар.Платежи осуществляются в натуральной или денежной форме голубого топлива.
У вас есть вопросы, которые мы не затронули в этом материале? Задавайте их в блоке комментариев — наши специалисты постараются прояснить все моменты.
Если вы хотите поделиться личным опытом получения необходимых документов и спец монтажа счетчика, включая дальнейшее оформление прибора и ввод его в эксплуатацию арх, — расскажите об этом под нашей статьей. Добавляйте фото собственного счетчика, укажите, как быстро в вашем случае вложенные средства на установку прибора окупились и довольны ли вы приобретенным результатом.
