Планируете провести серьезный ремонт в вашей квартире? Тогда важно помнить, что без обновления водопровода он не будет полноценным. Согласитесь, не приятно, если сходу после окончания ремонта одна из труб начнет течь, и вы рискуете затопить соседей. Отличным решением для устаревших водопроводных систем являются пластмассовые трубы.
Установка пластикового трубопровода для отопления или водоснабжения в квартире достаточно проста. Для монтажа полипропиленовых труб своими руками вам понадобится лишь специальное оборудование и базовые технические навыки.
В дальнейшем мы расскажем, какие инструменты понадобятся для работы и как их верно использовать. Более того, вы найдете информацию о том, как грамотно составить схему разводки пластикового трубопровода, а также пошаговую аннотацию по сварке полипропиленовых труб. В помощь домашнему мастеру мы подготовили тематические видеоролики.
Анатомия полипропиленовых труб
На 1-ый взгляд большинство полипропиленовых (ПП) труб выглядят одинаково. Однако при более детальном рассмотрении можно увидеть различия в плотности материала, внутренней структуре и толщине стенок. Эти характеристики определяют область применения труб и характерности их установки.
Классификация ПП материала
Качество сварного соединения полипропиленовых труб и их эксплуатационные характеристики во многом зависят от технологии их производства.
Есть различные виды деталей в зависимости от материала их изготовления:
- PРН. Однослойные изделия, изготовленные из гомополипропилена. Используются в промышленных трубопроводах и системах прохладного водоснабжения.
- РРВ. Однослойные изделия из блоксополимера ПП. Применяются при установке напольных отопительных систем и холодных трубопроводов.
- PPR. Однослойные изделия, выполненные из рандомсополимера ПП. Употребляются в системах водоснабжения и домашнего отопления при температуре воды до +70°С.
- PPS. Трудновоспламеняемые трубы с рабочей температурой до +95 °С.
Также есть многослойные армированные детали из ПП.
При нагреве на 80 градусов армированные ПП трубы удлиняются на 2-2,5 мм/м, тогда как простые однослойные – на 12 мм/м
Армированные трубы имеют дополнительную внутреннюю алюминиевую оболочку, которая значительно понижает температурные удлинения, упрощая монтаж и повышая безопасность эксплуатации.
Недостатком этих изделий является необходимость удаления верхнего полимерного слоя и алюминия перед пайкой на глубину, на которую труба заходит в фитинг.
Более подробные виды ПП труб по материалу и фитинги мы рассмотрели в другой статье.
Как выглядит маркировка?
Избрать необходимые трубы и фитинги для пластиковой разводки в строительном магазине можно и самостоятельно, если вы знаете условные обозначения маркировки.
Характеристики могут быть записаны в другой последовательности и на иностранном языке, но любую расшифровку должны знать менеджеры магазина
Чтобы найти сферу применения полипропиленовых изделий, главным показателем является PN. Это номинальное давление в кгс/см2 (1 кгс/см2 = 0,967 атмосфер), при котором эксплуатационные свойства остаются неизменными. Базовая температура теплоносителя при расчете принимается равной 20 °С.
В быту применяются 4 главных типа ПП труб с различными показателями PN:
- PN10 – для холодного водопровода;
- PN16 – для холодного и теплого водопровода;
- PN20 – для горячей воды и систем отопления;
- PN25 – для систем отопления, в особенности центрального типа.
Изделия с PN25 зачастую имеют большую линейную длину, и поэтому практически всегда армированы алюминиевой фольгой или крепким стекловолокном для снижения расширения при нагреве. Рекомендуем более подробно ознакомиться с маркировкой ПП труб для отопления.
Наружный вид и внутренняя структура
Качественные ПП трубы имеют идеально круглую форму на срезе. Толщина стенок и армирующего материала должна быть равномерной по всей окружности, без разрывов алюминия или стекловолокна.
Для удаления верхнего слоя пластика и фольги на армированных трубах нужно купить специальный инструмент – шейвер. Он недорог и прост в использовании
Армированная труба традиционно состоит из 3-х слоев: внутреннего и наружного полипропиленового и среднего алюминиевого или стекловолоконного. Поверхности труб должны быть гладкими, без наплывов и ложбинок.
Цвет материала может варьироваться от зеленого до белого или серого, но это не влияет на качество и характеристики труб.
Достоинства и недостатки ПП
Преимущества ПП труб при установке внутреннего отопления и водоснабжения очевидны и подтверждаются их безоговорочным преобладанием в данной области.
Свойства, которые делают эту продукцию предпочтительной для сборки внутридомовых коммуникаций, включают:
Однако полипропиленовые трубы имеют и некие недостатки, которые создают трудности при монтаже:
Специалисты, занимающиеся сборкой ПП труб, давно разработали методы компенсации перечисленных недочетов, поэтому альтернатив полипропилену практически нет.
Подготовка к монтажу ПП труб
Установить водопроводную разводку только с помощью труб нереально, поэтому необходимо разобраться в схемах отопления и водоснабжения, необходимых инструментах, способах соединения и используемых материалах.
Сборка системы водоснабжения из ПП труб включает несколько обычных этапов:
Фото из Проектирование водопроводной системы начинаем от удаленных потребителей, продвигаемся к счетчику или водогрейному котлу. Для удобства положение устройств и труб размечаем на стенке Согласно сделанному проекту рассчитываем метраж трубопровода, не забывая прибавить 10 % на соединения, вероятный брак, покупаем трубы и фитинги Раскраиваем полипропиленовые трубы для линий холодного и горячего водоснабжения с учетом 7 — 8 мм на каждое раструбное сварное соединение Систему разбиваем на отдельные участки, которые удобнее будет сварить на столе. Разметку для раскроя и установки фитингов исполняем в соответствии с чертежами на стене Стараемся минимизировать число швов, выполняемых «на весу». Для их осуществления приглашаем ассистента Для устройства отводных линий производим одновременный нагрев фитинга и трубы на паяльнике для ПП труб. После нагрева очень быстро соединяем детали, не проворачивая. Успеть соединить надо за 6-7 секунд Для установки запорной арматуры и расходомеров в трубопровод включаем фитинги с железной резьбой. Их пайка производится по принципу приваривания тройников После сборки подключаем подачу воды в трубопровод и отслеживаем плотность выполненных соединений Этап 1: Составление проекта и разметка водоснабженияЭтап 2: Закупка труб и фитингов для сборки системыЭтап 3: Раскрой труб для прохладных и горячих ветокЭтап 4: Сваривание отдельных участков на столеЭтап 5: Сварка трубопровода по месту установкиЭтап 6: Установка отводных водопроводных линийЭтап 7: Установка фитинга для запорной арматурыЭтап 8: Проверка плотности сборки системы
Этап #1. Составление проекта
Перед тем как закупать материалы для монтажа отопления и водопровода, стоит обусловиться с их схемой разводки.

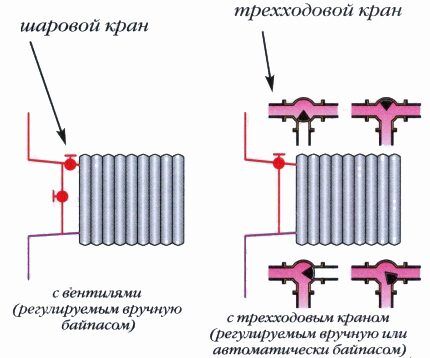

Подсоединять батареи к отопительному контуру можно четырьмя основными способами:
Окончательный выбор альтерната монтажа обычно определяется финансовыми возможностями владельцев квартиры, поскольку запорная арматура стоит много.
Особенности монтажа отопления из полипропилена мы подробно рассмотрели в этой статье.
Схемы с регулируемыми вентилями позволяют без вреда для гидродинамики системы настраивать мощность радиаторов в каждой комнате дома
У водопровода также есть главные принципы проектирования разводки, но их всего две: коллекторная и тройниковая (традиционная для квартир).
Тройниковая схема монтируется в квартирах, где маленькая длина труб и небольшое количество одновременно работающих сантехнических приборов не приводят к падению давления в общем контуре
Тройниковую схему также именуют последовательной. Она подразумевает установку вдоль всех сантехнических приборов одной трубы, от которой при помощи тройника поочередно делаются отводы.
Коллекторная схема подразумевает установку на входе воды в дом коллектора в виде флейты, что разрешает компактно сделать несколько отводов в разных направлениях.
Коллекторная схема рекомендована для установки в больших домах, где допустимо падение давления в магистрали при одновременном использовании нескольких сантехнических приборов
Разводка может осуществляться как снутри стен, так и в открытом виде. Первый вариант требует тщательных расчетов, учитывающих удлинение труб при нагреве.
Советуем подробнее ознакомиться с схемами разводки водопровода из ПП труб.
Этап #2. Подготовка инструментов
Существенным недочетом самостоятельной работы с полипропиленовыми трубами является необходимость использования специального инструмента. Стоимость монтажного комплекта оборудования составляет от 100 до 200 баксов.
Комплектация готовых наборов может варьироваться у разных производителей. Особенно на общую стоимость влияет мощность паяльничка и его функциональность
В такой комплект должны входить:
Кроме специального оборудования, для монтажа ПП труб также понадобятся разводной ключ, маркер, рулетка и остальные общие инструменты.
Если планируются разовые монтажные работы, можно взять паяльный набор в аренду.
Шаг #3. Выбор полипропиленовых фитингов
Для соединения ПП труб между собой в различных комбинациях, а также для подключения их к сантехническим устройствам используются ПП фитинги.
К ним относятся:
Несколько советов по выбору фитингов и монтажа труб:
Фото из Самый дешевый вид фитингов. Изделий можно купить на 1-2 штуки больше нужного, потому что предусмотреть все будущие углы заранее бывает проблематично Дорогостоящие фитинги, паять которые надо с особой осторожностью. Они соединяют трубы с сантехническими приборами и радиаторами отопления На шаровом кране лучше не сберегать деньги, потому что в случае его поломки потребуется перепаивать участок трубы Не рекомендуется ставить жесткие хомуты на разводку отопления и теплого водоснабжения. В результате расширения трубы может погнуть Полипропиленовые переходники, уголки, тройникиПолипропиленовые фитинги с резьбойШаровый кран для ПП трубСвободный и жесткий хомут
Качество полипропилена и толщина стен у фитингов тоже может отличаться, поэтому выбирать их нужно в соответствии с маркировкой труб.
Этап #4. Выбор схемы соединения
Существует принципное отличие в пайке труб диаметром до 63 мм и от 63 мм. Трубы, равные или больше этого размера, спаиваются встык, тогда как наименьшие соединяются раструбным способом.
Последний предполагает формирование стыка за счет того, что расплавленный обрезанный конец трубы заходит на несколько сантиметров в расширенный раструб фитинга.
Этим же методом выполняются соединения двух труб меж собой с помощью муфты.
При встречном соединении труб важно, чтобы на их стыке не образовался выступающий во внутрь наплыв: он будет препятствовать движению воды, снижая давление в системе
В зависимости от наличия резьбовых деталей, соединения ПП изделий могут быть:
Разъемные соединения предполагают приварку к концам соединяемых деталей двух резьбовых фитингов с наружной и внутренней резьбой.
К неразъемному типу относится вышеперечисленный раструбный метод соединения путем спайки двух полипропиленовых изделий.
Чтобы более подробно ознакомиться с технологией сварки труб из полипропилена, перебегайте по этой ссылке.
Пошаговая инструкция сварки ПП труб
После покупки всех необходимых труб и фитингов можно приступить к их сварке. Данный процесс будет рассмотрен пошагово с иллюстрациями, чтобы не осталось никаких вопросов.
Шаг #1 — обрезка труб

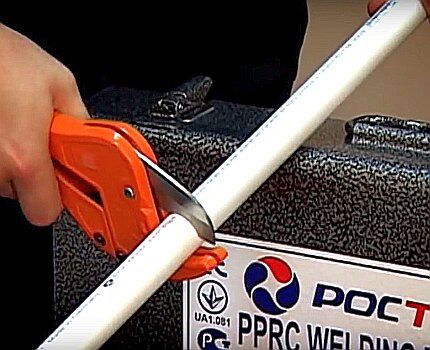

Данный процесс производится с помощью трубореза. Если срез будет скошенным, то более длинная кромка может сформировать при пайке наплыв и сузить внутренний проход фитинга.
Труборез имеет обширное основание, что помогает поддерживать прямой угол при резке, но это не исключает необходимости контролировать перпендикулярность среза без помощи других
Труборезы имеют максимальное ограничение по диаметру, поэтому нужно выбрать ту модель, которая подойдет для приобретенных труб.
Шаг #2 — обработка трубы и формирование фаски
После обрезки нужно сформировать небольшую фаску на детали, которая будет вставляться в раструб. Для этого используются различные по размеру ручные калибраторы или насадки для шуруповерта.
Оба инструмента имеют встроенные ножи, которые сформировывают фаску со стандартными параметрами.
Формирование фаски с помощью насадки для шуруповерта можно производить прямо в руках, не прибегая к жесткой фиксации трубы в тисках
Для получения среза нужно насадить трубу на ручной калибратор и несколько раз с нажимом прокрутить вокруг оси.
На армированных трубах, помимо фаски, снимается верхний слой ПП и алюминиевой фольги с помощью шейвера. Это цилиндрический инвентарь с ручками, который подходит лишь под один конкретный размер.
Не рекомендуется снимать слои армированных труб простым ножом – это может повредить спаиваемую поверхность и снизить прочность соединения
После формирования фаски и удаления алюминиевой фольги нужно тщательно вытереть все детали.
Шаг #3 — подготовка паяльника
Температура сварки полипропиленовых труб колеблется от 260 до 280 °C, но для неопытных пользователей лучше использовать паяльники без регулировки или нагрев до 260 °C. Рекомендуем ознакомиться с температурными значениями пайки полипропилена.

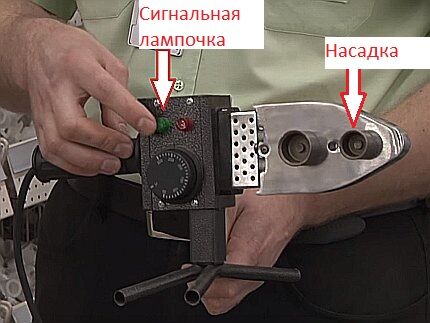

Перед внедрением необходимо надеть на паяльник двусторонние насадки (дорн и гильзу) и установить прибор на крестовидную подставку.
Чем сильнее паяльник, тем больше труб он сможет сварить за единицу времени, но для домашнего использования достаточно 800-ваттного устройства
Потом включите паяльник. Как только на нем достигнется температура 260 °C, загорится зеленая сигнальная лампочка.
Шаг #4 — разогрев и соединение деталей
Работать с трубами рекомендуется в перчатках. Для нагрева деталей необходимо одновременно насадить одну соединяемую деталь на дорн, а вторую воткнуть в гильзу.
Присоединять и разъединять полипропиленовые детали с паяльником следует прямо без вращательных движений. То же правило применимо и при соединении нагретых изделий
Чтобы соблюсти глубину соединения, можно заранее маркером отметить соответствующую линию на трубе и ориентироваться на неё при вставке изделия в раструб.
В таблице ниже указаны нормативные времена нагрева, соединения и остывания труб в зависимости от их поперечника, а также глубина вставки в раструб. При работе в холодном помещении время нагрева может быть увеличено на 1-2 секунды.
Обозначенные в таблице временные параметры являются ориентировочными. Точные цифры можно найти в инструкции к конкретной модели паяльничка
После нагрева соединяемые детали с усилием прямым движением требуется состыковать до намеченной черты. Принципиально избегать вращения деталей.
Сдвиги трубы и фитинга относительно друг друга допустимы только в течение 4-12 секунд. После этого хоть какое движение может негативно отразиться на качестве соединения.
При соединении деталей их оси должны быть максимально параллельны, так как буквально через 20-30 секунд исправить кривизну будет невозможно
После соединения необходимо дать полипропилену остыть в течение времени, обозначенного в таблице. Желательно осмотреть получившийся внутренний шов, чтобы убедиться, что наплыв не перекрывает проход. В противном случае придется перепаивать детали. На этом процесс сварки заканчивается.
Чтобы избежать распространенных ошибок при сварке, рекомендуем ознакомиться с правилами и ошибками пайки.
Как правильно укреплять трубопровод?
Качественная разводка отопления или водопровода – это не только надежность соединений, но и знание, как правильно монтировать собранные полипропиленовые трубы.
Корректное крепление пластмассовой разводки к стенам предотвратит провисание и деформацию при нагреве горячей водой.
При проведении ремонта иногда приходится с усилием выдергивать трубу из клипс, потому дюбели должны надежно закреплять этот маленький элемент на стене
Для фиксации труб используются: клипсы (одинарные, наборные, с зажимом) и хомуты (на шпильке, спаренные, пристенные).
На рынке повсевременно появляются новые модели, поэтому лучший выбор хомутов и клипс производить непосредственно в магазине. Клипсы в основном обеспечивают свободное движение труб повдоль оси, в то время как хомуты прочно фиксируют их в одном положении.
Особенно опасным последствием неправильного монтажа является пренебрежение тепловым расширением труб.
Длина обычных ПП труб может изменяться при нагреве на 10-15мм/1м. При жесткой фиксации происходит деформация в местах спаек, что может привести к разрыву соединения. Для снятия напряжения употребляются такие виды компенсаторов:
Правила работы с компенсаторами:
Фото из Нельзя монтировать полипропиленовые трубы конкретно в углу. Необходимо оставить отступ для возможности движения трубы при расширении Z-образный компенсатор используется в случае отсутствия рядом других труб Более простой и удобный в установке компенсатор, но требующий свободного пространства около трубы Если нет возможности приобрести кольцевой компенсатор, можно сделать самодельный в виде буквы П. Его эффективность будет не ниже кольцевого Г-образный угловой компенсаторZ-образный трубный компенсаторКольцевой компенсатор для трубопроводаП-образный самодельный компенсатор
После пайки компенсаторов и крепления труб к хомутам и клипсам можно перебегать к испытаниям собранной системы.
Выводы и полезное видео по теме
Алгоритм действий при сварке полипропиленовых труб лучше вообще всего запоминается после просмотра соответствующих видеороликов. Также будут продемонстрированы виды фитингов и особенности их сварки.
Виды паяльничков и инструкция по пайке полипропиленовых труб:
Секреты монтажа ПП труб:
Виды фитингов и правила их пайки:
Вышеперечисленные технологии монтажа полипропиленовых труб и фитингов просты и не требуют профессиональных навыков. Видеоматериалы наглядно показывают этапы процесса пайки, которые можно освоить самостоятельно за несколько минут.
Таким образом, для сборки водопроводной разводки своими руками довольно приобрести необходимые материалы, найти оборудование и следовать описанным в статье алгоритмам.
Хотите собрать пластмассовый трубопровод, но не до конца разобрались с нюансами? Задавайте вопросы — мы постараемся максимально подробно вам ответить.
А может, вы спец по пайке ПП труб и хотите поделиться ценными советами с новичками? Оставляйте свои рекомендации в комментариях — многие домашние мастера, в первый раз столкнувшиеся с пайкой полипропилена, будут вам признательны.
