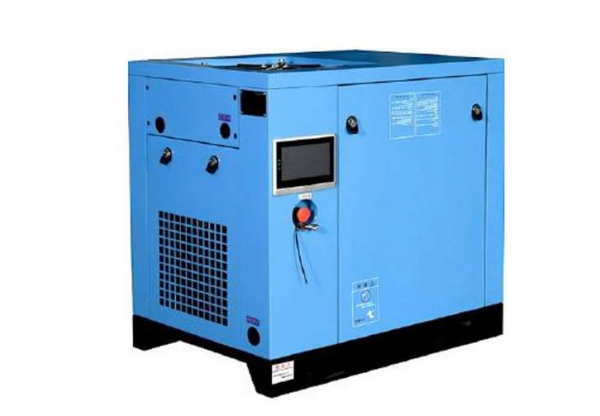

Винтообразной маслозаполненный компрессор: устройство, принцип работы и правила выбора
Винтовые электрические маслозаполненные компрессоры — это устройства для производствa сжатого воздуха, где сжатие выполняется вращением пары винтовых роторов, в рабочую камеру постоянно добавляется масло. Оно охлаждает воздух в процессе сжатия, смазывает роторы и запечатывает зазоры меж ними, благодаря чему такие агрегаты могут работать непрерывно в течение суток без перерыва на остывание, в отличие от поршневых машин.
Привод данного оборудования осуществляется асинхронным электродвигателем, который через ременную передачу или впрямую (в моделях с встроенным редуктором) вращает ведущий ротор винтового блока. Это делает маслозаполненный винтовой компрессор главным источником сжатого воздуха в местах, где требуется стабильный поток без пульсаций и перегрева при длительной работе под нагрузкой.
Структура и принцип работы винтообразного блока
Основным элементом установки является винтовая пара: два ротора сложного профиля, один с выпуклыми зубьями (главный), другой с вогнутыми впадинами (ведомый). Они вращаются навстречу друг другу без механического контакта, а воздух, попадая в межзубцовое место на входе, перемещается к выходу и постепенно сжимается за счет уменьшения объема камеры. В этот момент в полость подается масло: оно образует пленку, герметизирующую зазоры меж роторами и корпусом, отводит тепло сжатия и снижает износ подшипников.
После винтового блока смесь сжатого воздуха и масла проходит буквально через маслоотделитель (сепаратор), где основная часть масла оседает на стенках и фильтрующих элементах и возвращается в контур смазки буквально через радиатор охлаждения. Затем воздух проходит через клапан минимального давления, который поддерживает нужное давление в системе, и попадает к потребителю или в ресивер. Современные модели оснащены электронным контроллером, который смотрит за температурой, давлением в системе и может управлять частотой вращения двигателя через преобразователь частоты, адаптируя производительность под настоящее потребление воздуха.
Масляные и безмасляные винтовые компрессоры: отличия
Поскольку масло в рабочей камере безизбежно оставляет свои следы в сжатом воздухе (в виде аэрозоля в десятые и сотые доли промилле), для многих промышленных задач устанавливают доочистку: сепараторы тоненькой очистки и адсорбционные или рефрижераторные осушители. Безмасляные винтовые компрессоры конструктивно отличаются: роторы имеют особое защитное покрытие и синхронизированы шестернями, поэтому работают без смазки в зоне сжатия, но стоят значительно дороже и требуют более нередкого обслуживания прецизионных узлов.
Чтобы выбрать тип оборудования для конкретной задачи, стоит сопоставить основные технологии сжатия воздуха:
Маслозаполненная винтовая технология занимает нишу универсального промышленного решения: она обеспечивает нужный баланс между ценой, ресурсом и объемом сжатого воздуха для большинства производственных линий, пневмоинструмента и автоматизированных систем.
Сферы внедрения винтовых маслозаполненных компрессоров
Оборудование используется для питания пневматических инструментов на производственных участках, в системах пневмоавтоматики станков и конвейеров, в покрасочных камерах, на линиях упаковки и розлива, в деревообработке, а также для накачки шин и работы с пескоструйным оборудованием. В местах с высочайшими требованиями к чистоте воздуха (окраска, лакирование, точная пневмоавтоматика) на выходе компрессора дополнительно устанавливают осушитель и фильтры тоненькой очистки, компенсируя присутствие масла в исходном потоке.
На что обратить внимание при выборе
Производительность, то есть объем подаваемого воздуха в минутку, должна с запасом покрывать суммарный расход всех потребителей, включая пиковые нагрузки при одновременной работе инструмента. Рабочее давление подбирается под самый требовательный пневмоприемник в системе, обычно с припасом в одну-две атмосферы. Важен диапазон регулирования производительности: модели с частотным приводом экономят электроэнергию при переменном потреблении воздуха, подстраивая скорость вращения винтообразного блока под нагрузку, а не работая циклами полной остановки и запуска.
Особое внимание стоит уделить ресурсу винтообразной пары и регламенту замены масла и фильтров: у разных производителей межсервисные интервалы и стоимость расходников существенно варьируются. Для компрессоров, работающих в запыленных или жарких помещениях, важна эффективность системы охлаждения и класс защиты электродвигателя. В конце концов, стоит заранее оценить уровень шума установки и необходимость шумоизолированного кожуха, если оборудование будет расположено рядом с рабочими местами.
Винтовой маслозаполненный компрессор остается оптимальным выбором для большинства промышленных задач благодаря сочетанию непрерывной работы, прогнозируемого ресурса и разумной стоимости владения. Понимание устройства и ключевых параметров такого оборудования помогает подобрать модель, которая вправду удовлетворит реальную потребность производства в сжатом воздухе.
