Нет человека, который бы не понимал о важности кислорода, поэтому обустройство качественной вентиляции — вполне понятное желание. Однако у данных систем, удаляющих отработанный воздух и обеспечивающих непрерывный приток свежайшего, есть один недостаток. В холодное время года они выбрасывают на улицу теплый воздух, замещая его прохладным. Из-за такого транжирства на его нагрев тратится дополнительная энергия, а ее нельзя назвать дешевой. Жарким летом все и наоборот: комфортный прохладный воздух удаляется из помещений, а на его смену приходит духота, превращающая дом в настоящую «душегубку». Чтобы не отапливать улицу и обеспечить подходящий микроклимат в жилье в любой сезон, можно использовать роторный рекуператор.
Вентиляция в компании с рекуперацией

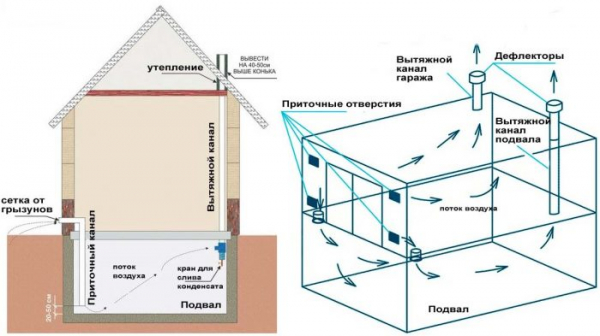

Самый простой вид — естественная вентиляция, принцип ее действия основан на природных явлениях. Воздухообмен обеспечивает организация особых отверстий-продухов в здании: нижние являются приточными, а верхние — вытяжными. Однако такие системы очень далеки от совершенства. Плюс у них один — мин материальные затраты. Минусов много: это невозможность очистки воздуха, полная зависимость от климата, от сезонов года. Альтернатива — принудительная вентиляция. Она обходится еще дороже, зато такая система гарантирует оптимальный микроклимат в помещениях место, простор для чего-либо; квартира, жилье, жилище, покои, где кто-то проживает.В зданиях зрелищных предприятий, крытых рынков или спортивных сооружений помещение зального типа может составлять основной объём здания.
Искусственная вентиляция перемещение газов под действием разности давления без применения замкнутых каналов.Чаще всего применяется для удаления отработанного воздуха из помещения и замены его наружным разделяется на приточную и вытяжную. 1-ая обеспечивает постоянную подачу свежего воздуха, а отработанные массы эвакуируются естественным образом. В такую систему входят:
- воздуховоды, по которым проходит воздух смесь газов, главным образом состоящая из азота и кислорода (в совокупности 98—99 % в зависимости от влажности, то есть концентрации водяного пара), а также аргона, углекислого газа, водорода, образующая земную атмосферу;
- вентиляторы, «заставляющие» его попадать в помещение;
- фильтры, останавливающие до 90% пыли, более большого мусора;
- воздухонагреватели, без которых трудно и очень некомфортно зимой.
В эту систему могут входить различные дополнительные модули.
Вытяжная вентиляционная система, которая призвана помогать естественной вентиляции, и наоборот, отвечает за удаления отработанных масс, практически лишенных кислорода. Главный элемент этого оборудования — вытяжные вентиляторы.
Приточная или вытяжная искусственная вентиляция недостаточно отлично действует «в одиночку», поэтому оптимально приточно-вытяжное оборудование в комплексе. Однако в работе системы есть одно слабенькое место — удаление нагретого воздуха, замещение его холодным.
Чтобы сделать его комфортным, хозяева расходуют достаточно большое количество электроэнергии, особенно чувствительны расходы в холодный сезон. Недостаток способна исправить рекуперация, которую употребляют как в централизованных, так и в локальных системах.

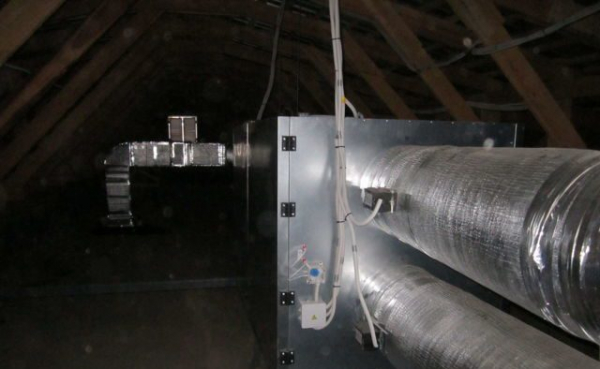

К оборудованию — рекуператорам — подводят вытяжные и приточные каналы. Устанавливать приборы можно в любом месте: снаружи строения (например, на крыше), на потолке, стене, полу. Они могут быть моноблоками либо отдельными модулями.

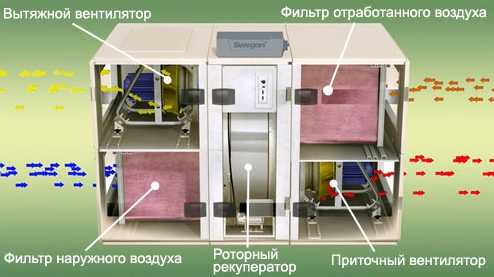

Рекуператор — лишь часть принудительной вентиляции, потому такое «возвращающее» оборудование Оборудование (процесс) — работа по обустройству, дополнению чего-либо в среде обитания человека: вещей (напр рассматривают только как элемент Элемент (лат. elementum — первичная материя, стихия) — составляющая часть чего-либо (особенно — простая, не состоящая, в свою очередь, из других частей) общей системы множество элементов, находящихся в отношениях и связях друг с другом, которое образует определённую целостность, единство.
Знакомство с оборудованием

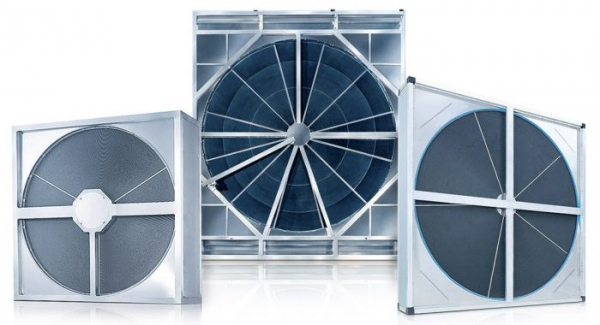

Незнакомое слово «рекуператор» происходит от латинского «recuperatio», которое значит «возвращение». В нашем случае это часть тепла зимой или прохлады летом. Роторный рекуператор, как и его пластинчатый «сотрудник», совершает теплообмен: передает тепло от выходящего отработанного воздуха приточному холодному. Или, наоборот, забирает часть тепла от входящего, соединяя его с комфортными прохладными исходящими массами. Результат его рекуперативной зимней «деятельности» — снижение затрат на электроэнергию, тратящуюся на отопление помещений.
Уст-во
Все приборы отличаются конструктивно, призваны выполнять свои задачи, которые в большей степени отличаются масштабами. Если ассоциировать два популярных вида ВИД: В прямом смысле: То, что доступно взгляду устройств — роторный и пластинчатый рекуператор, то последний предназначается для небольших помещений. Первый, герой данной статьи, способен справиться с более серьезной задачей — сделать комфортным помещение достаточно большой площади.

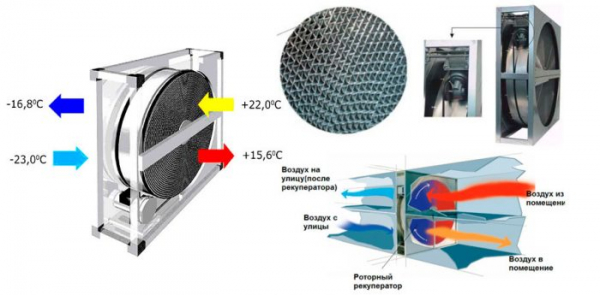

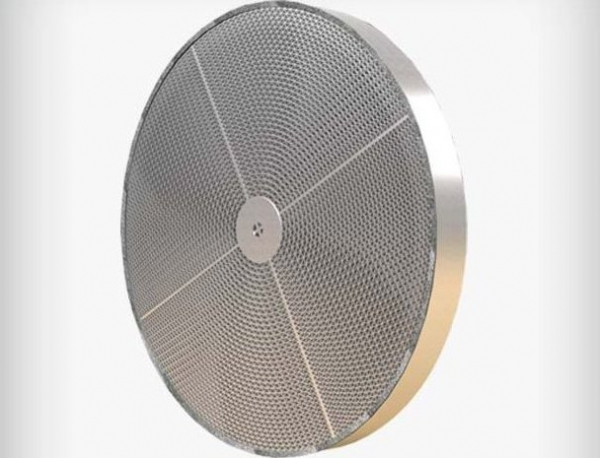

Рассматриваемый теплообменник состоит из железного оцинкованного (алюминиевого для небольших моделей) корпуса, ременного привода и ротора. Основа прибора — барабан, крутящийся с помощью двигателя. Этот цилиндр сделан из двух видов алюминиевой фольги: гладкой и гофрированной (60-120 мкм). Они намотаны друг на друга личные, устойчивые отношения между людьми, на основе симпатии, уважения, общих интересов, духовной близости, взаимной привязанности и понимания. В состав роторной конструкции входят осевые подшипники, датчик для контроля вращения ротора, а также уплотнительная лента, изолирующая воздушные потоки.

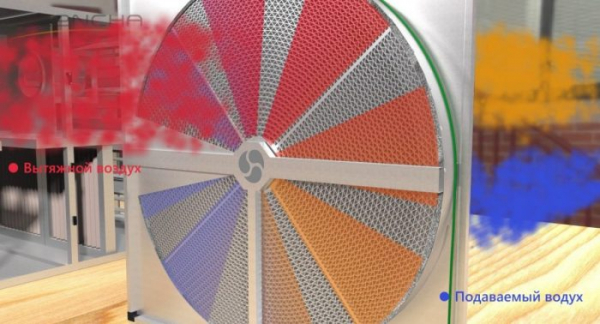

Снутри барабана располагаются каналы — коаксиальные и треугольные. Его устанавливают перпендикулярно движению воздушных масс. Исходящий воздух оставляет тепло в том секторе ротора, буквально через который проходит. Вращаясь, прибор передает тепловую энергию приточным массам, а сам нагретый сектор охлаждается.
Свойства
КПД роторных рекуператоров — 70-85% (87%). Помимо сохранения тепла устройства выполняют еще одну работу: они передают воду. Для помещений, где постоянно повышен (или понижен) уровень влажности, такое дополнительное оборудование — наилучший вариант.
Полностью изолировать исходящие и входящие потоки друг от друга нереально технически. Но такую задачу не ставят, потому что смешивается всего около 5%, либо цифра эта немногим больше. Есть вероятность изменять скорость вращения теплообменника: для регулировки продуктивности используют преобразователи частоты.
Роторные конструкции составление, построение более эффективны, чем их пластинчатые конкуренты, но из-за сложности конструкции и более высокого КПД стоят они совсем недешево. Однако оборудование, благодаря высочайшей эффективности, окупается за 1-2 года. Его устанавливают в качестве дополнительного элемента вентиляционной системы в помещениях средней площади: в гаражи, кабинеты, частные дома, на небольших складах.
Соперники роторного рекуператора теплообменник, рекуператор (от лат. recuperator — получающий обратно, возвращающий) — теплообменник поверхностного типа для использования теплоты отходящих газов, в котором теплообмен между теплоносителями осуществляется непрерывно через разделяющую их стенку
Есть и другие разновидности рекуперативных теплообменников, которые часто становятся элементами приточно-вытяжных систем.

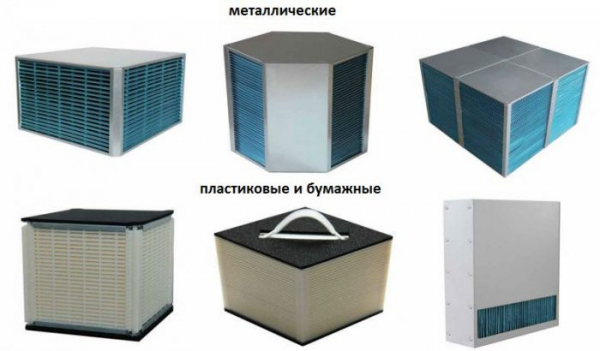

Пластинчатые

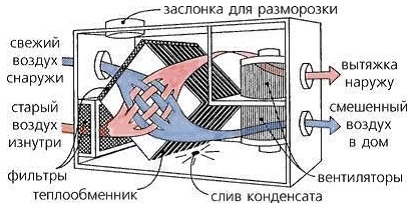

Эти приборы самые популярные, потому что относительно просты, им не нужна электроэнергия и довольно серьезное обслуживание. Низкая стоимость — еще одно большое преимущество. Такие приборы — теплообменники, состоящие из большого кол-ва пластин, между которыми оставлены минимальные расстояния. Материалы для их изготовления сильно различаются: это может быть металл, пластмасса либо целлюлоза. Рекуперация в устройствах происходит в различных плоскостях, поэтому потоки теплого и холодного воздуха не смешиваются.
Минус есть — это скопление конденсата, вымерзание в сильные холода, поэтому приборам зимой требуется регулярное оттаивание. По этой причине в морозы вентиляционную установку отключают, либо устанавливают дополнительный элемент — подогреватель приточного воздушного потока.
Водяные

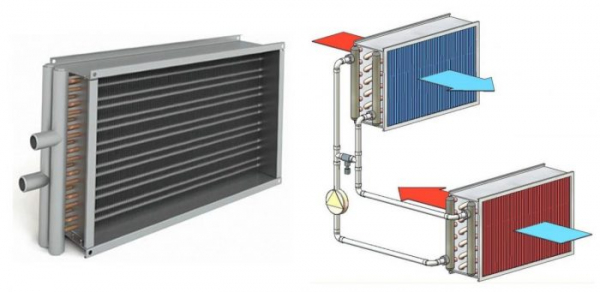

Если именовать их корректно, то они гликолевые, спиртовые, так как обычная жидкость в зимнее время быстро замерзнет. Это оборудование состоит из 2-ух теплообменников, которые соединены жидкостным контуром. Такие элементы устанавливают на расстоянии друг от друга, потому воздушные потоки тоже не смешиваются.
Еще одно достоинство прибора — минимальное отложение жиров, а значит, наименьшая пожароопасность. По этой причине их часто устанавливают в кафе и ресторанах, даже в горячих цехах. Недостатки у устройства есть — это самые очень большие габариты, не слишком впечатляющая эффективность, едва превышающая 50%, высокая цена из-за необходимости дополнительного оборудования — термического насоса.

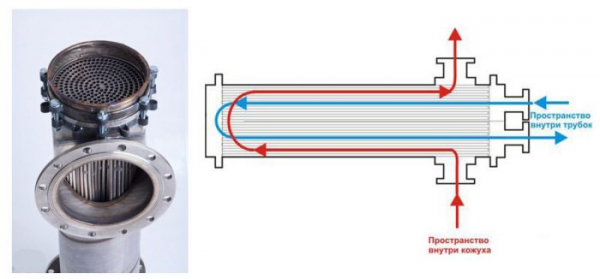

Другие виды — камерные, трубчатые рекуператоры — не используют для устройства вентиляции в частных домах, потому их описывать большого смысла не имеет. Если рассматривать это «трио» претендентов в качестве моделей для самостоятельной сборки, то фаворит один — это простой пластинчатый прибор Прибор — общность вещей (набор принадлежностей), собранных в одно целое, на известное дело, например: Столовый прибор, Чертёжный прибор или готовальня и так далее.
Виды роторных рекуператоров
Модели различаются покрытием роторного барабана. Рекуператоры бывают:
- Гигроскопическими (энтальпийными). В этих устройствах соты алюминиевого барабана покрывают материалом, обладающим сорбирующими (поглощающими) свойствами. Вращаясь, барабан собирает воду, поэтому может переносить ее из одного потока Поток — постоянное перемещение масс жидкости или газа в определённом направлении в другой. В результате утилизируется как конденсат, так и скрытая теплота воздуха.
- Сорбционными. Это гигроскопический тип, но с усовершенствованными характеристиками благодаря инновационному сорбенту — силикагелю. Его главное свойство – повышенная способность впитывать влагу.
- Конденсационными. Это самые простые конструкции. Алюминиевый ротор лишен дополнительного покрытия, поэтому он переносит только тепловую энергию, а полностью перемещать воду не в состоянии.
- С эпоксидным покрытием. Оно предназначается для защиты алюминиевого барабана ударный музыкальный инструмент от химических соединений, находящихся в воздухе. К примеру, от концентрации морской соли, хлора в бассейнах, от паров на химическом производстве.
- С антибактериальным покрытием. Оно способно приостановить около 600 видов микроорганизмов. Такую защиту наносят на энтальпийные роторы, на барабаны с эпоксидным покрытием.
В быту обычно употребляют обычные конденсационные приборы, гигроскопические — там, где постоянно повышенная влажность. Остальные виды приобретают для помещений с неблагоприятными (вредными) критериями труда. Роторные рекуператоры отличаются по внешнему виду, различно их конструктивное исполнение: они могут быть как вертикальными, так и горизонтальными.
Плюсы и минусы роторных устройств многозначное слово
К основным преимуществам вращающегося оборудования относится:
- более высокий КПД зимой;
- снижение затрат на охлаждение летом;
- полная автоматизация процесса рекуперации;
- частичная нормализация влажности в помещении;
- отсутствие циклов оттаивания, потребности в отводе конденсата.
Самое грандиозное преимущество этих сложных устройств — эффективность. Чтобы понять и сравнить, необходимо познакомиться с цифрами. Если роторные приборы имеют КПД 70-85%, то пластинчатые «простачки» гарантируют наименьшую отдачу — всего 50-65%.
Некоторые минусы этих рекуператоров-профессионалов незначительны, но упомянуть лучше сразу все претензии. В этом перечне:
- более высокая цена из-за сложности конструкции;
- определенный уровень шума во время работы;
- вероятное смешивание встречных воздушных потоков;
- необходимость обеспечить источник питания;
- подвижные элементы — причина, по которой оборудованию нужно частое, непростое техническое обслуживание;
- массивность некоторых моделей приборов, она требует обустройства довольно просторной вентиляционной камеры.
Если гласить о минусах, то чаще самый последний недостаток (большие размеры) не дает возможности установить роторное уст-во в бытовых условиях.
Критерии для выбора рекуператора
В магазинах представлен относительно широкий ассортимент пластинчатых и роторных рекуператоров, потому подобрать оптимальный прибор бывает непросто. В этом случае не рекомендуют слепо доверять ни обещаниям изготовителя, ни похвалам из уст продавцов.
Если «продажные люди» гарантируют КПД, доходящий до 99%, а также эксплуатацию, вероятную в условиях -50°, то можно утверждать, что это неправда. Оптимальную эффективность приборы обеспечат только до определенных температурных значений. Это до -10° для пластинчатых моделей и до -23° для роторных рекуператоров. Более низкие характеристики уже снижают КПД.
Обращать внимание при выборе устройства необходимо на следующие моменты:
- способ монтажа — в стене или снаружи строения;
- используемые материалы и толщина корпуса;
- присутствие дополнительной изоляции;
- вид, мощность и напор вентиляции;
- климатические условия района;
- особенности обслуживания;
- степень автоматизации;
- тип удаляемой среды;
- объем помещения;
- габариты;
- цена.
Плюсом станет наличие интегрированных фильтров, электронагревателя, возможность регулировать интенсивность работы. Для небольших помещений идеальным все же будет пластинчатый вид рекуператора, для широких площадей — роторный прибор.
По сравнению с более популярным и простым пластинчатым оборудованием, роторный рекуператор довольно сложен. Зато устройство дает возможность решить сразу несколько проблем — обеспечить лучший обогрев (охлаждение) воздуха, повысить влажность. Большая эффективность этого прибора для бытового применения часто не самый серьезный фактор, поэтому перед принятием окончательного решения нужно хорошо подумать о целесообразности его приобретения.
Чтобы познакомиться с относительно новенькой конструкцией, можно посмотреть очень информативное видео:
