Самодельный понижающий реверс-редуктор своими руками: подробные фото производства редуктора.
.
Изготовил эту самоделку Юрий Журавлёв. Далее со слов автора.
Пришел тот момент, когда нужно изготовить реверс-редуктор на минитрактор. Что-бы одной рукояткой менять направление движения минитрактора — вперёд-назад. При движении вперед — передача вращающего момента будет через шестерни, а при движении назад, через цепь.

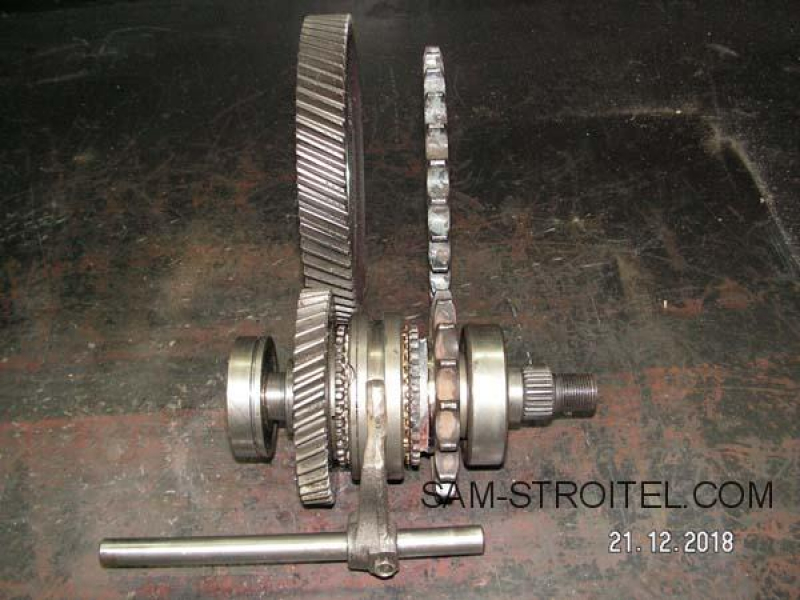

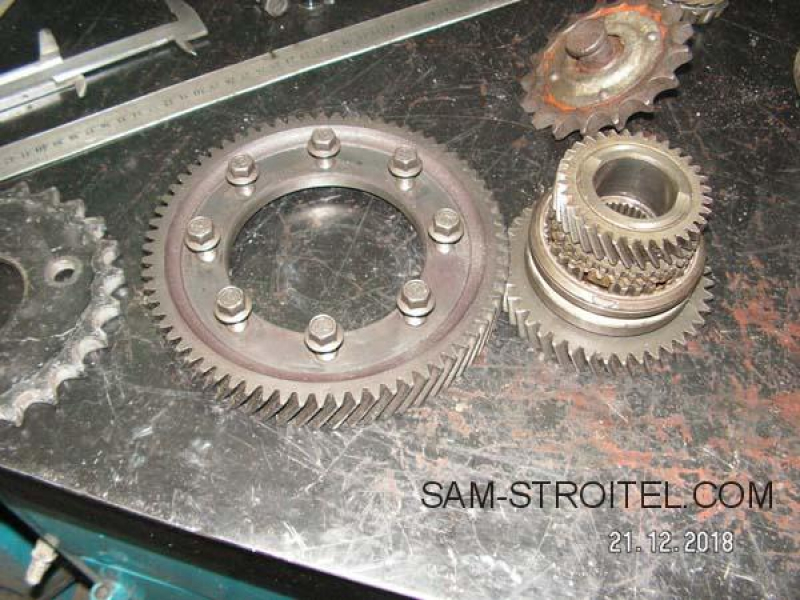

Решил, что реверс-редуктор будет полезней, чем просто-напросто редуктор. За основу взял шестерни от КПП Ваз-2109. Это большая шестерня главной передачи и шестерня 1-ой скорости. Они совпадают по зубьям. Так-же использовал синхронизатор и шестерню второй передачи в сборе с игольчатыми подшипниками.

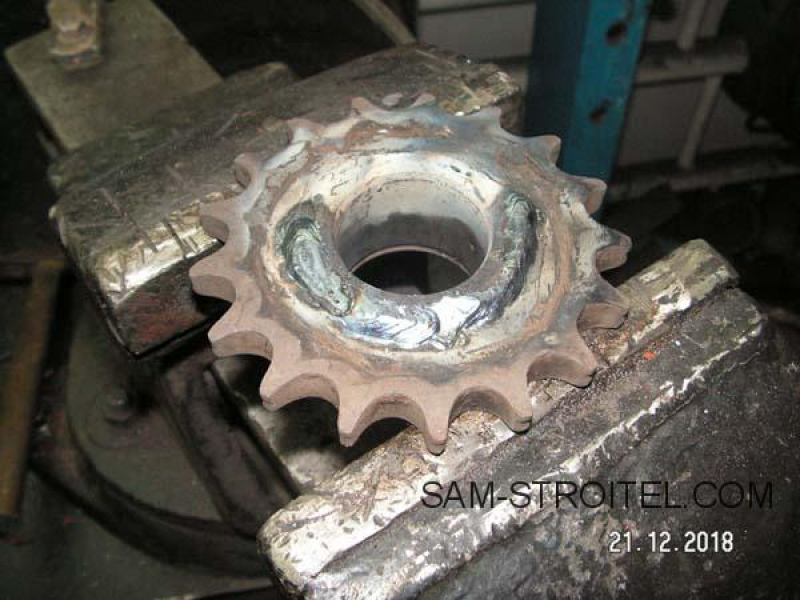

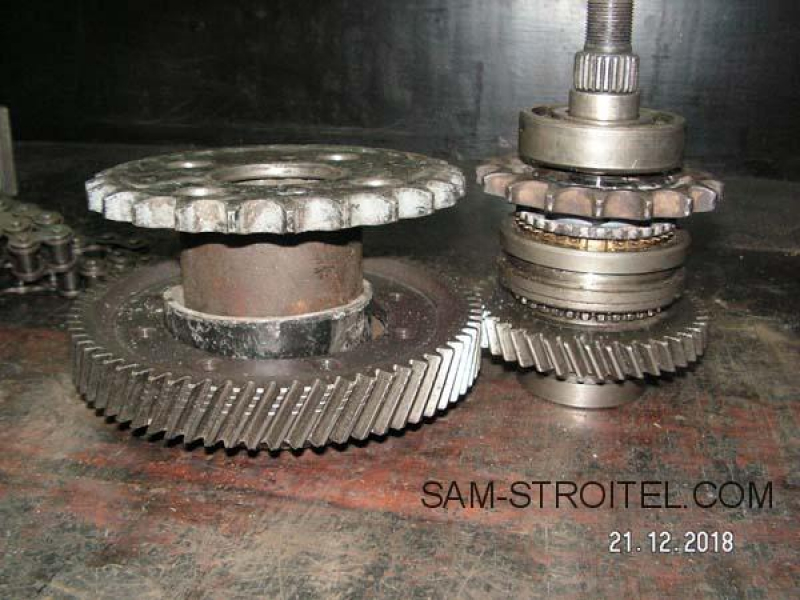

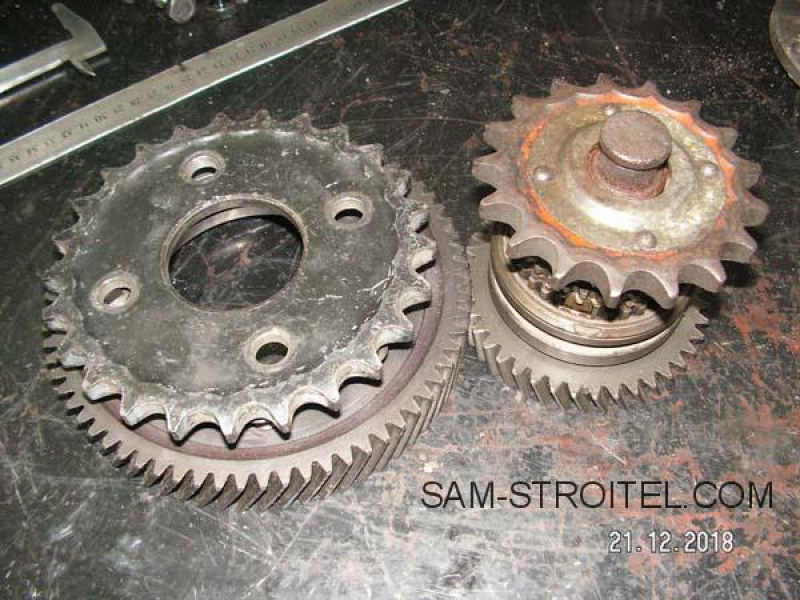

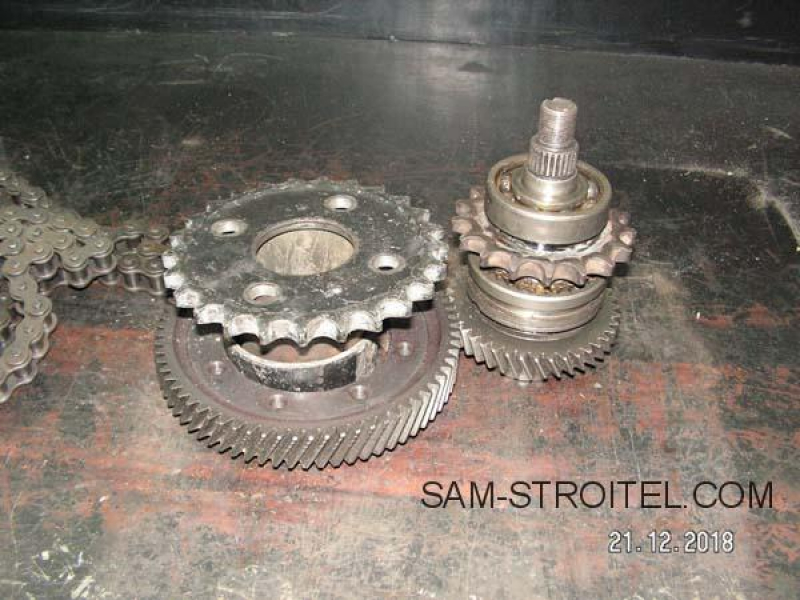

Вторичный вал Вазовской КПП был переделан ( заблаговременно сняв закалку в печи). Шестерню второй передачи так-же отпустил в печи. Потом обработал на токарном станке. Придав ей посадочное место под звездочку. Звездочку использую на 17 зубьев. Приварил ее к шестерни, обработал сварочный шов и закалил. 2-ая звездочка будет на 25 зубьев. Переключаться редуктор будет стандартной девятошной вилкой и штоком с шариковым фиксатором. 2-ой вал для редуктора будет самодельный с закалкой в масле.

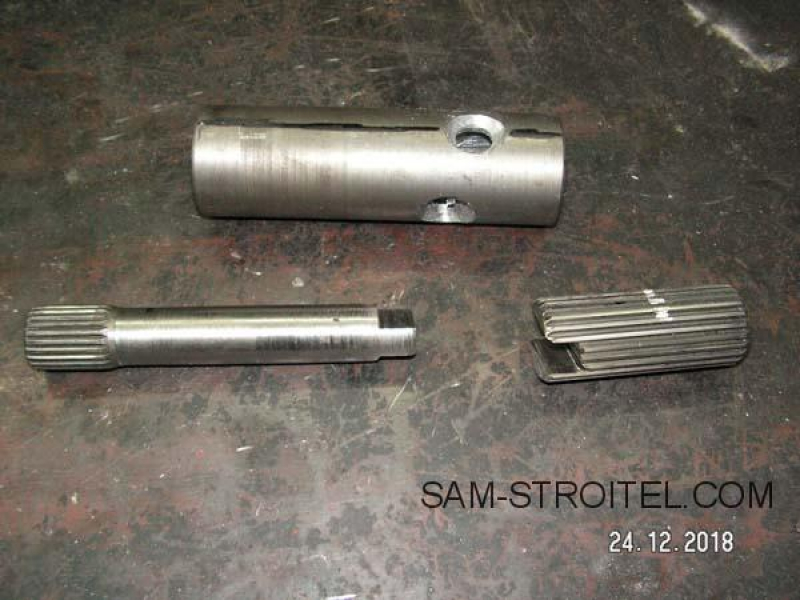

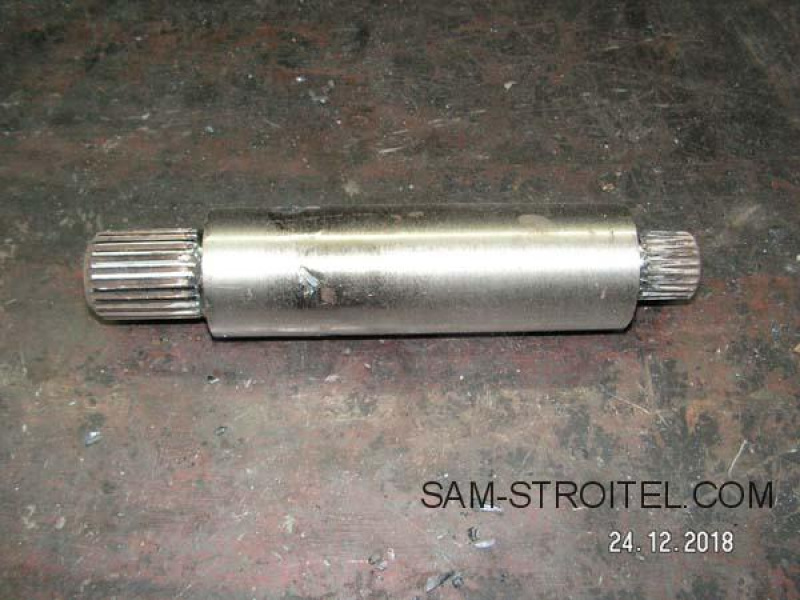

Изготовил вторичный вал для реверс-редуктора. Так-как изготовить и потом порезать шлицы на концах вала нет возможности, то пришлось изготавливать вал с использованием заводских шлицевых кончиков. Один кончик использовал от отрезка Вазовской полуоси. 2-ой был от вторичного вала АКПП Тойоты-Марк-2. (но в принципе можно использовать любые).

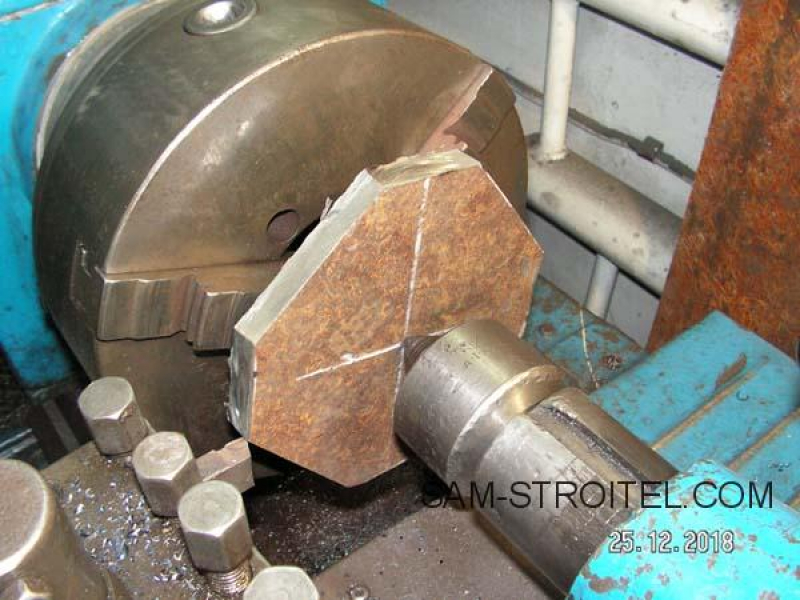

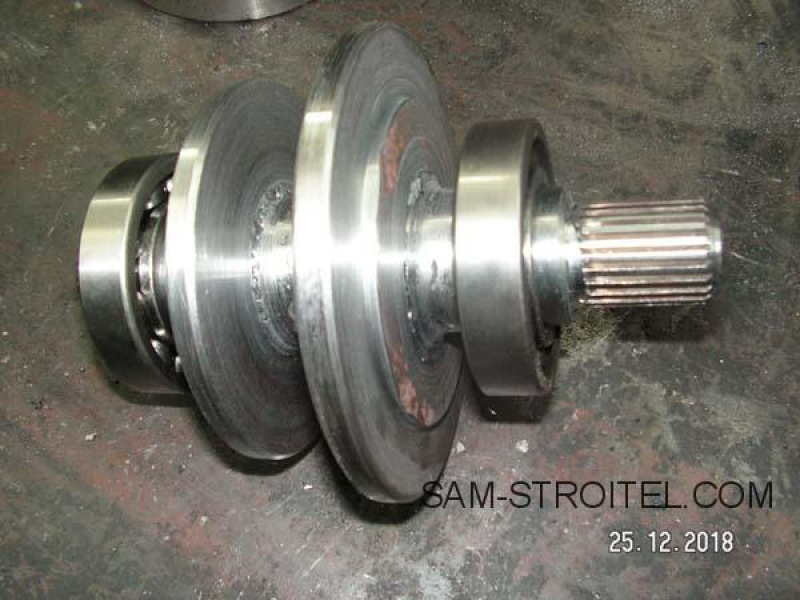

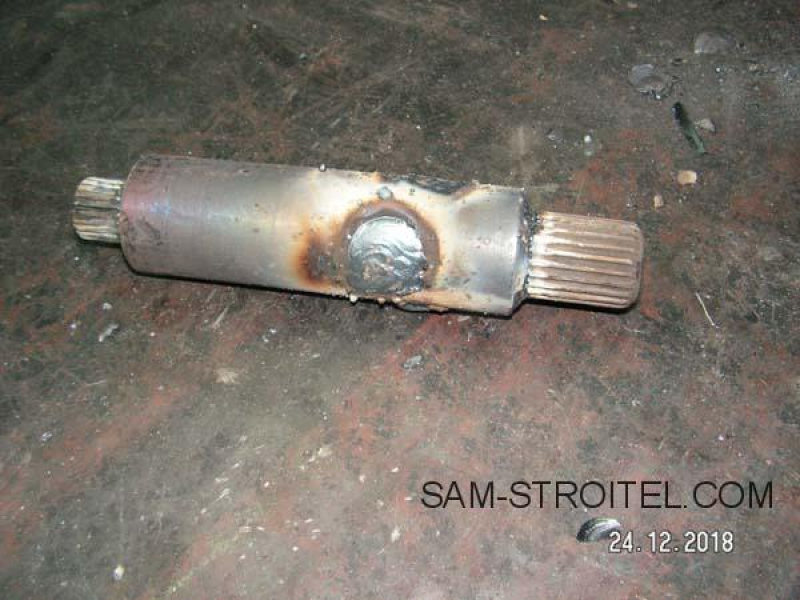

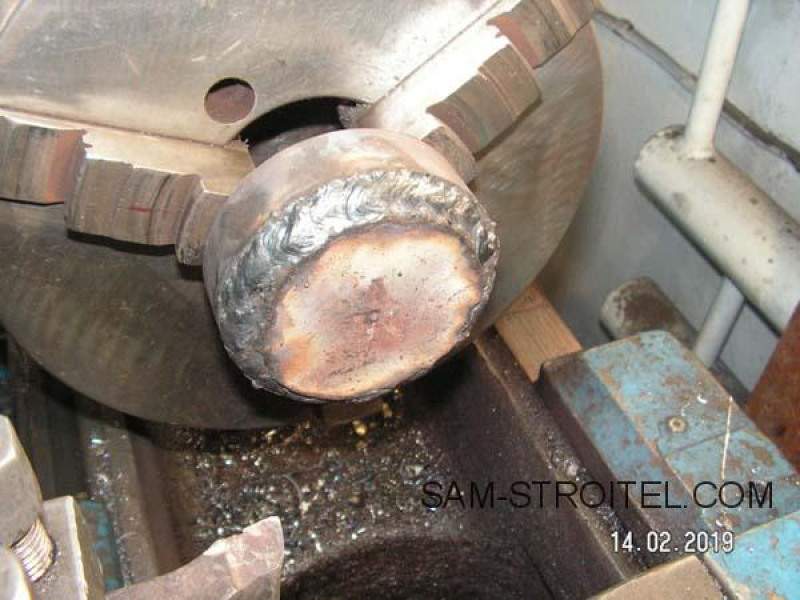

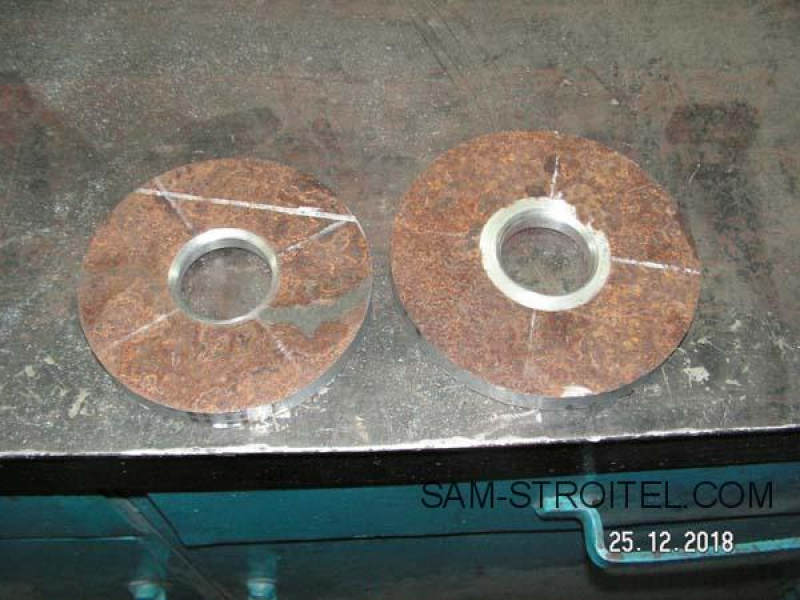

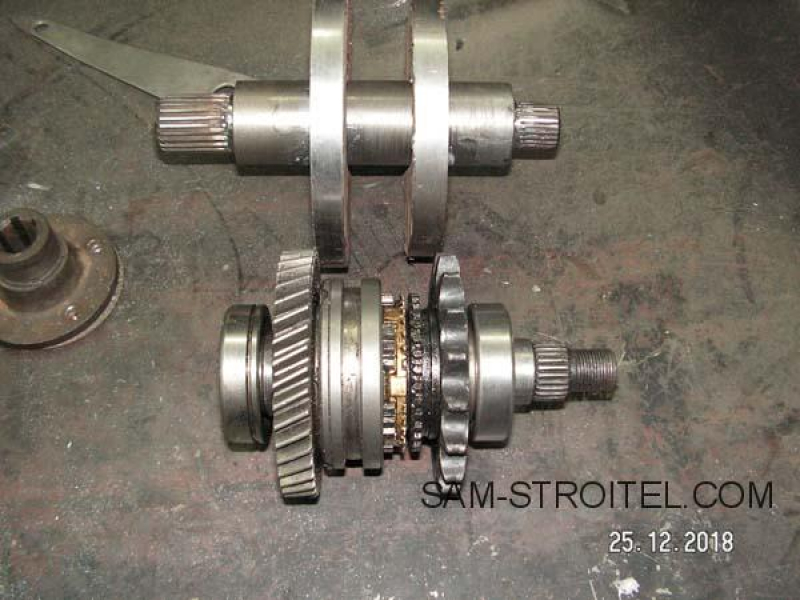

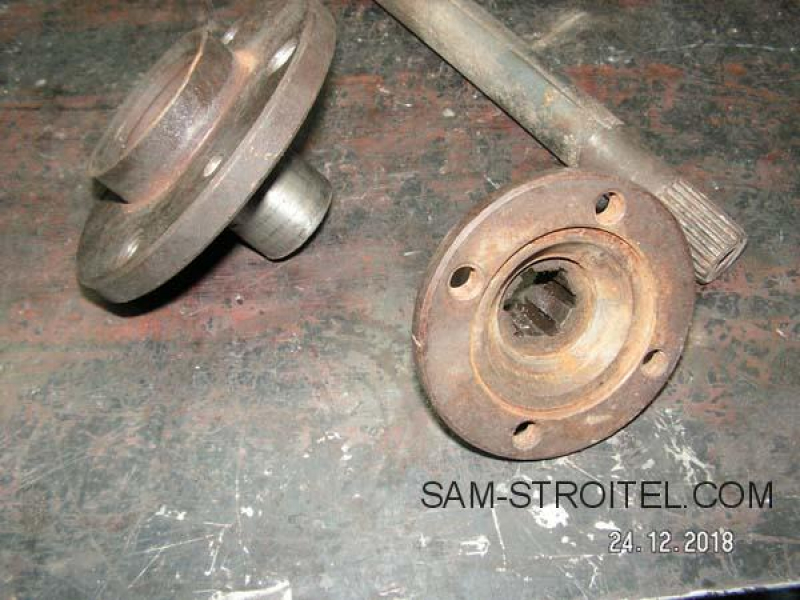

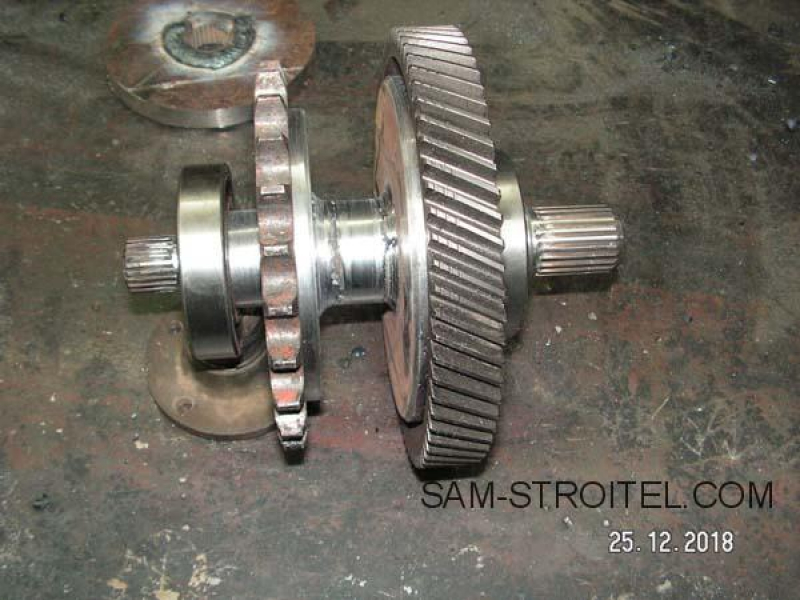

Выточил вал диаметром 45мм. и длиной 170мм. Снутри просверлил отверстие под шлицевые кончики. Кончики валиков сделал с замком. Под заварку просверлил отверстия на корпусе вала. Впрессовал валики в корпус. Проверил биение в токарном станке. Заварил валики и отверстия. Обработал сварочные швы. Вырезал из металла шириной 15мм. квадратные заготовки под блины. Обработал их. Запрессовал блины на вал. Заварил. В конусах токарного станка обработал валик. Осталось просверлить отверстия, порезать резьбу. И вторичный вал редуктора готов. Так-же изготовил из передней ступицы Ваз-2109 переходной фланец для моста и реверс-редуктора. Потом его закалил в (масле).
Выточил корпуса для подшипников. Далее из рифленки толщиной 4 мм. сделал нижнюю плиту. Просверлил отверстия. Прихватил сваркой в нескольких точках корпуса на платформе. Вставил валы. Все крутится. Тепловой зазор присутствует. Ничего не клинит.

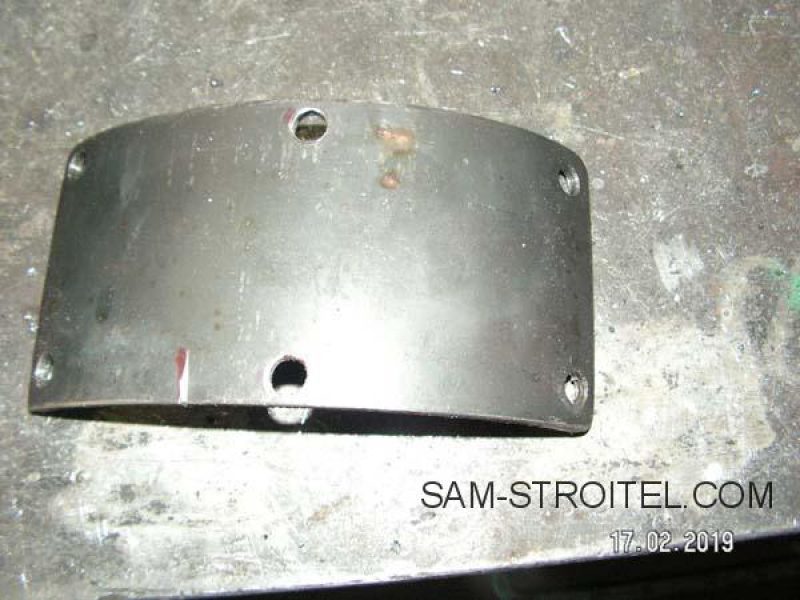

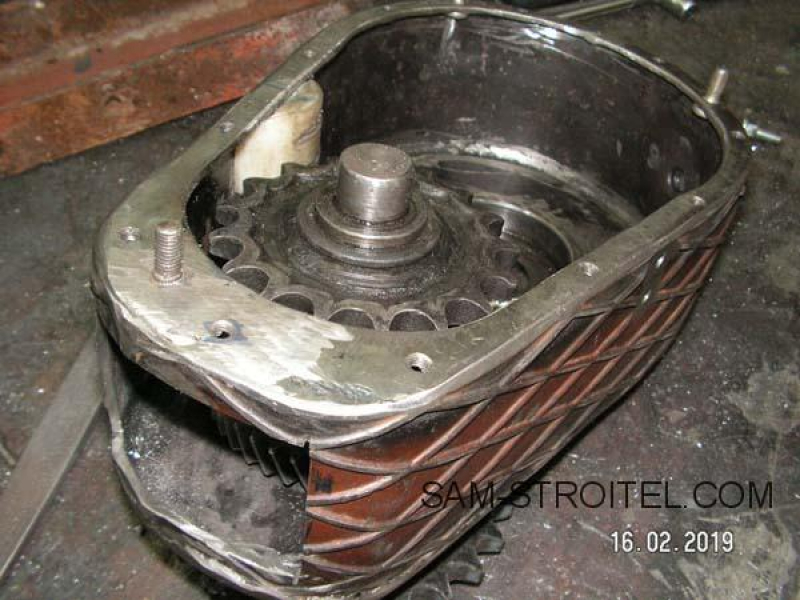

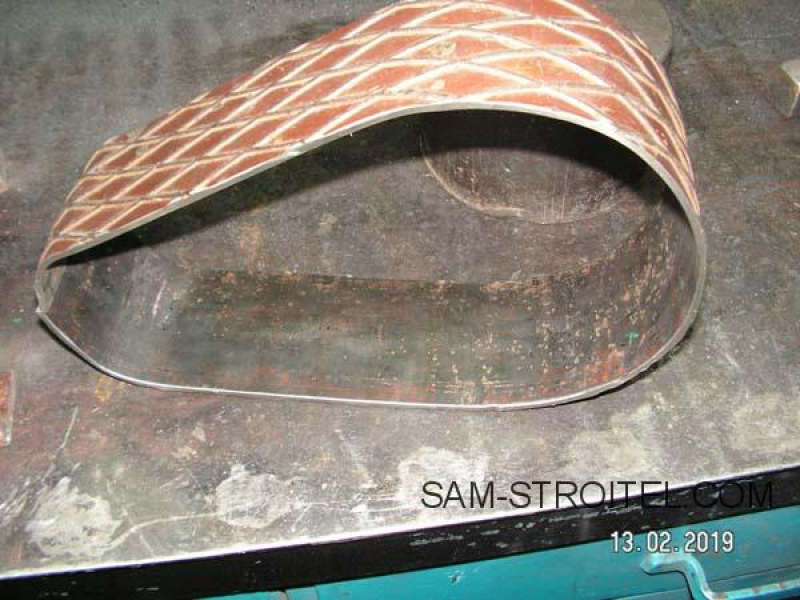

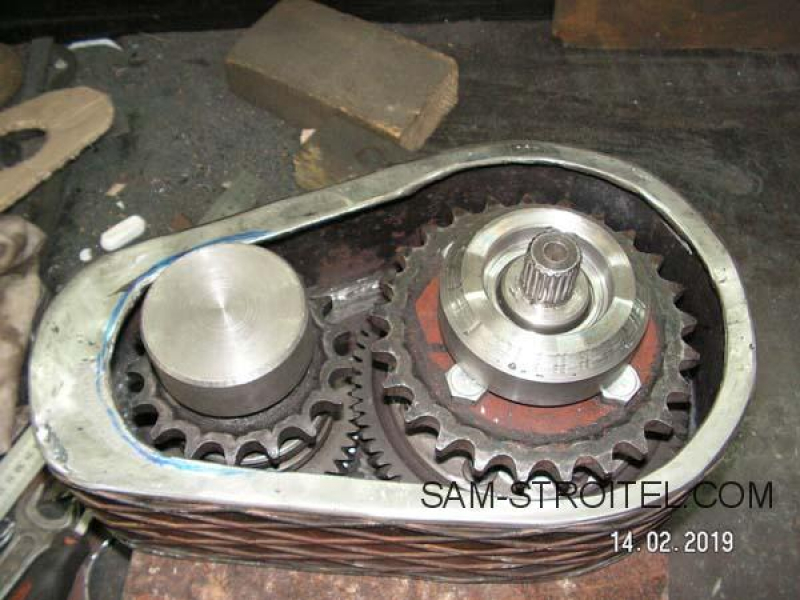

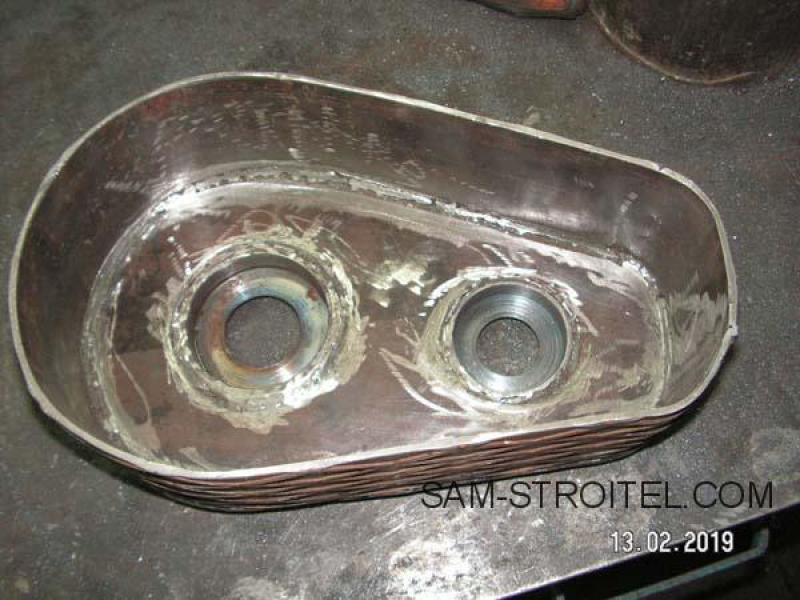

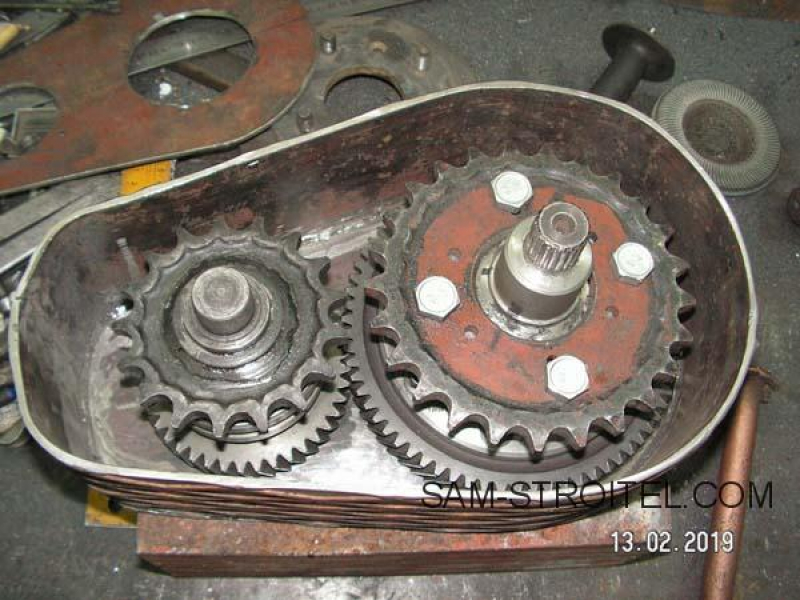

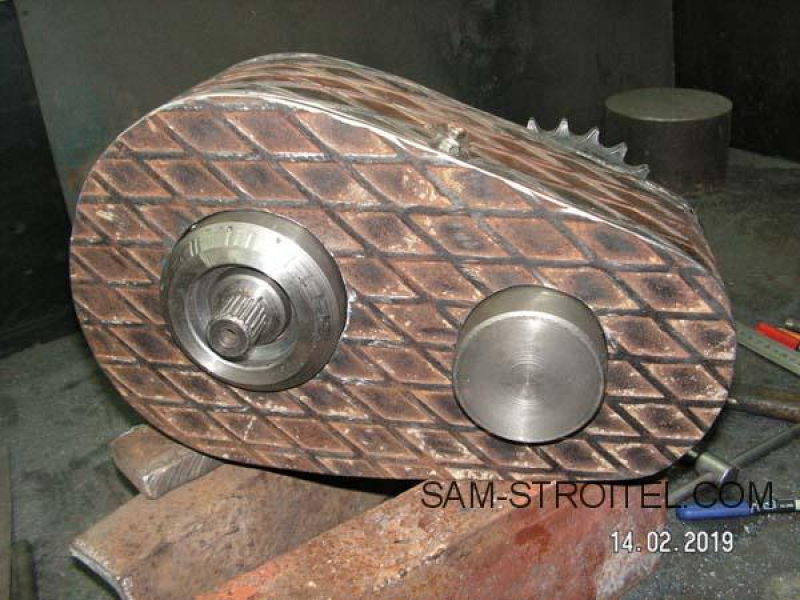

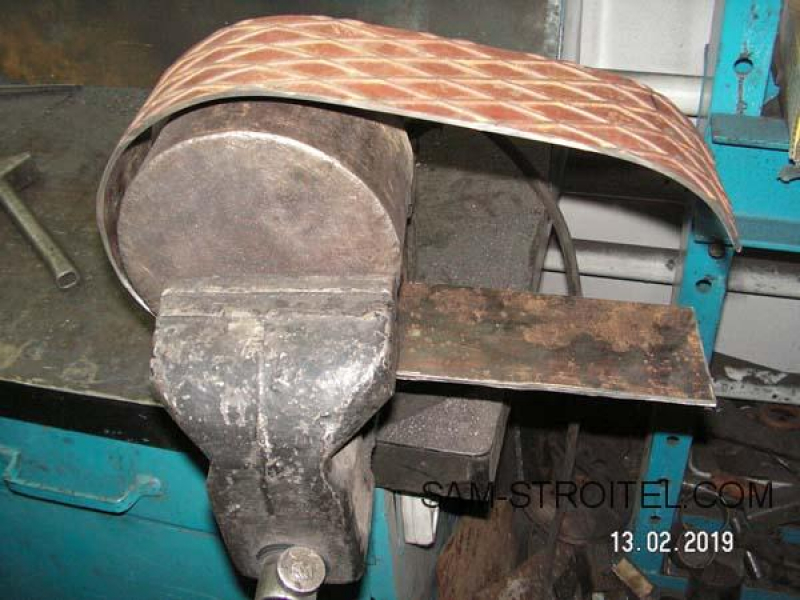

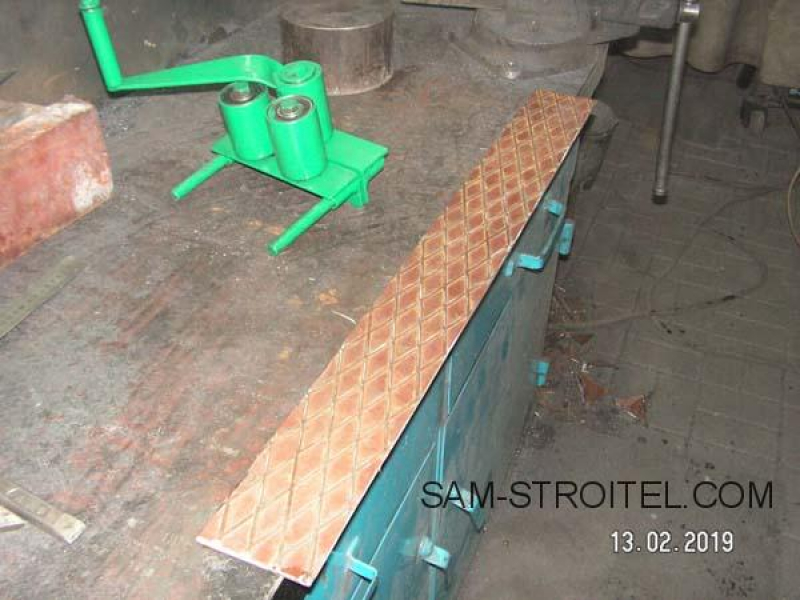

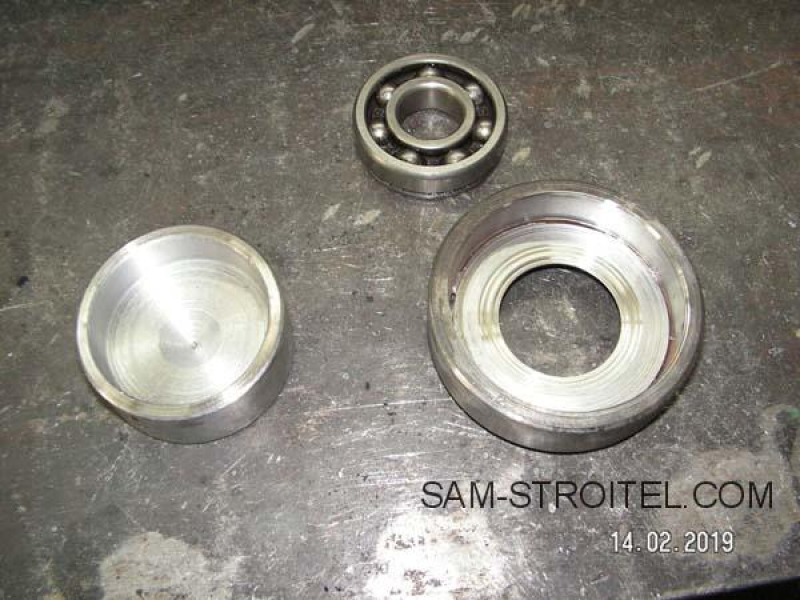

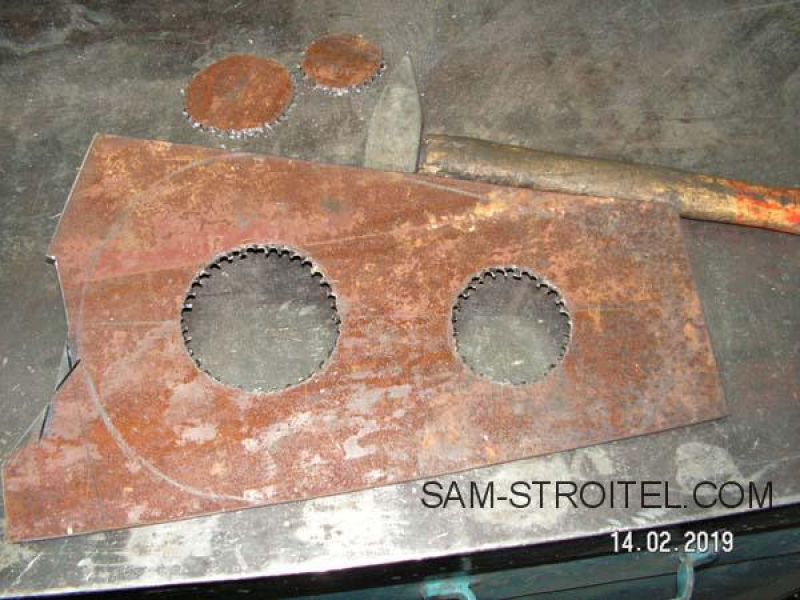

Далее начал делать боковую стену. Из того-же железа вырезал полосу шириной 95мм. Сначала попробовал загнуть эту полосу на свое вальцовочном станке. Но ничего не вышло. Такую толщину металла ( да еще и рифленку) станок не загибает. Пришлось применить другой способ. В тисы зажал заготовку ( она у меня в качестве наковальни работает). И по ней как по шаблону загнул полосу. Далее придал ей необходимую форму и приварил на платформу. Сварку использовал полуавтомат (от электросварки сильно ведет). Далее обточил швы. Для крепления второй крышки, приварил внутреннюю шинку. На ней будут соединительные болты. Дальше выточил вторые корпуса для подшипников. И вырезал крышку. Прикинул детали в корпус. Цепь немного болтается. Не критично естественно. Но я хочу поставить второпластовые успокоители.

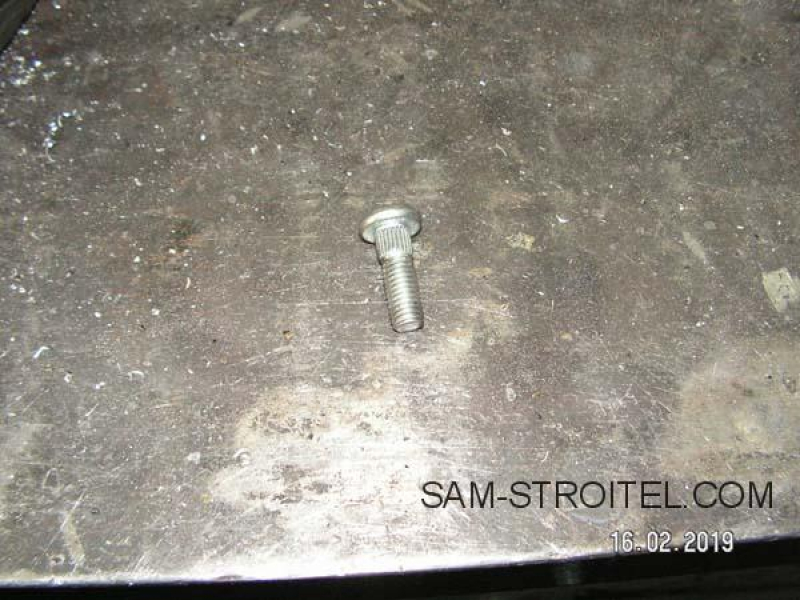

На данном этапе: Переделал крепление звездочки ( что-бы корпус подшипника не упирался в болты). Сейчас болты крепления стоят изнутри. Закручены с применением резьбового герметика. Сделал на крышке отверстия для крепления. Так-же сделал три направляющих . Но за место просто штифтов-поставил болтики. Они плотно входят в крышку. И будут дополнительно прижимать ее к корпусу.

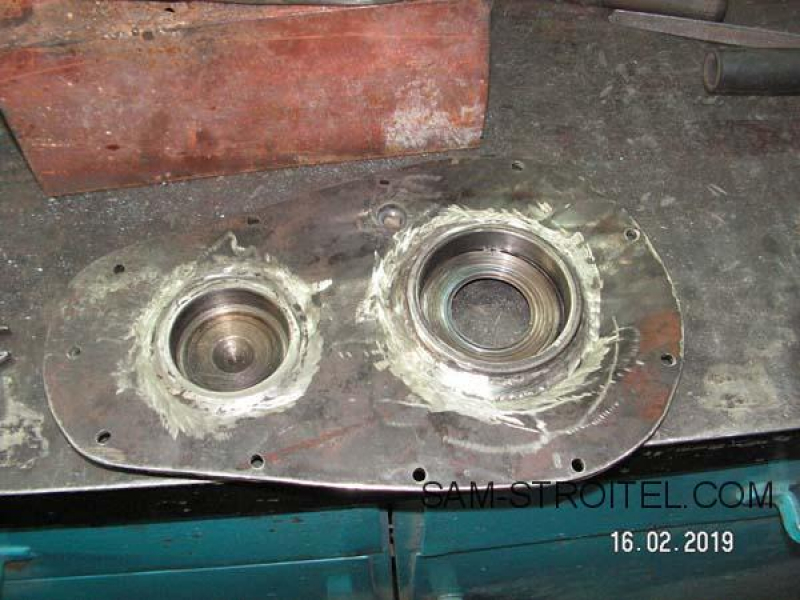

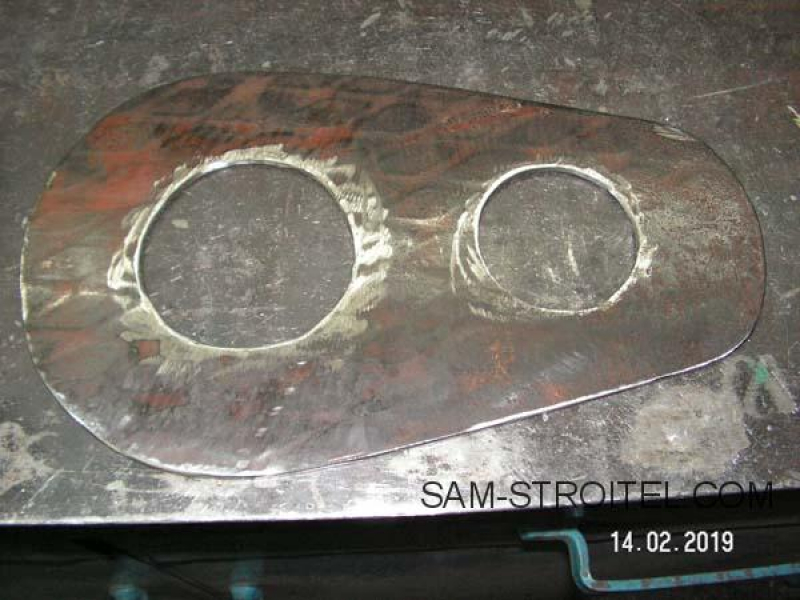

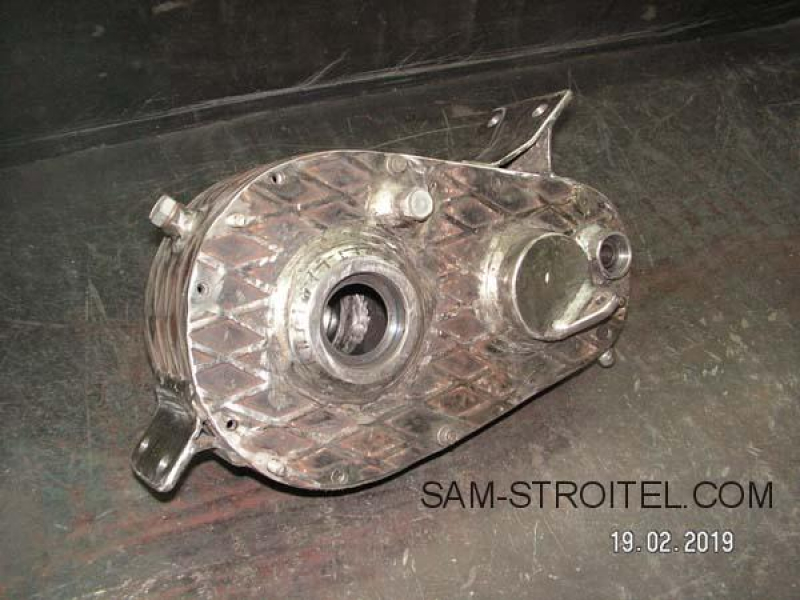

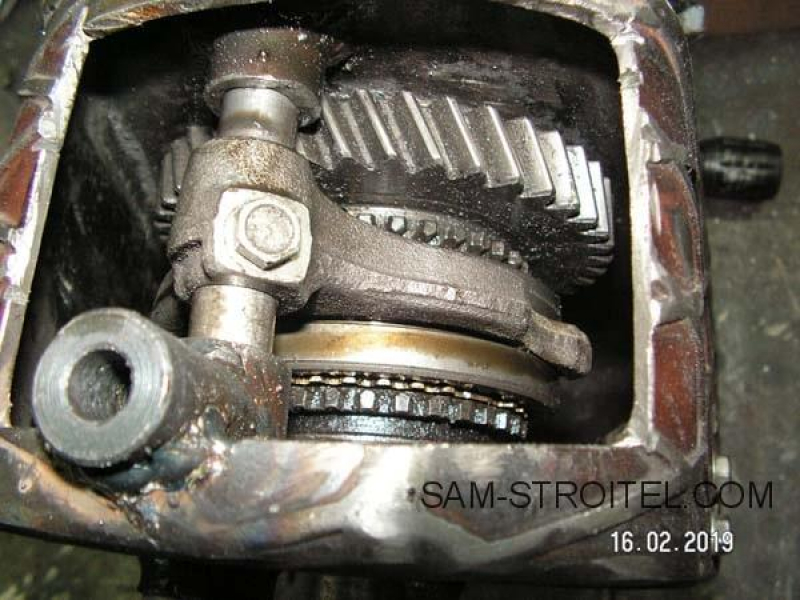

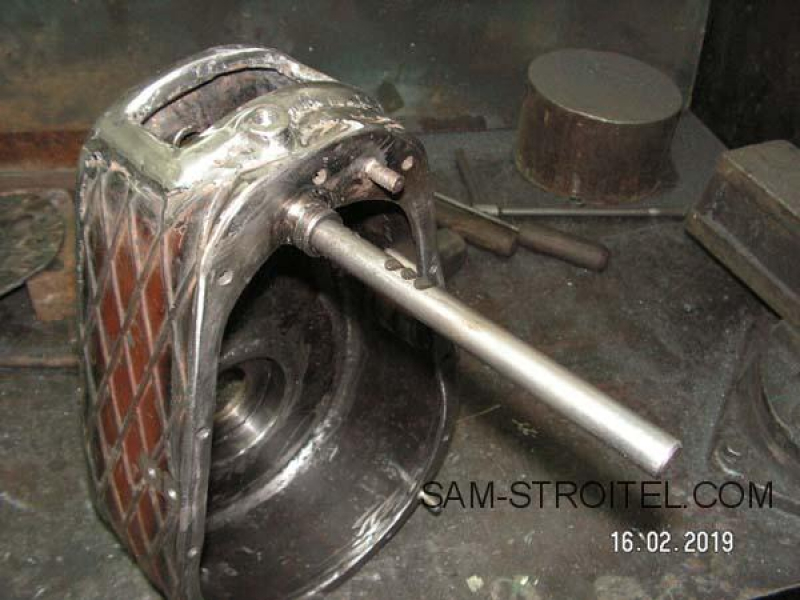

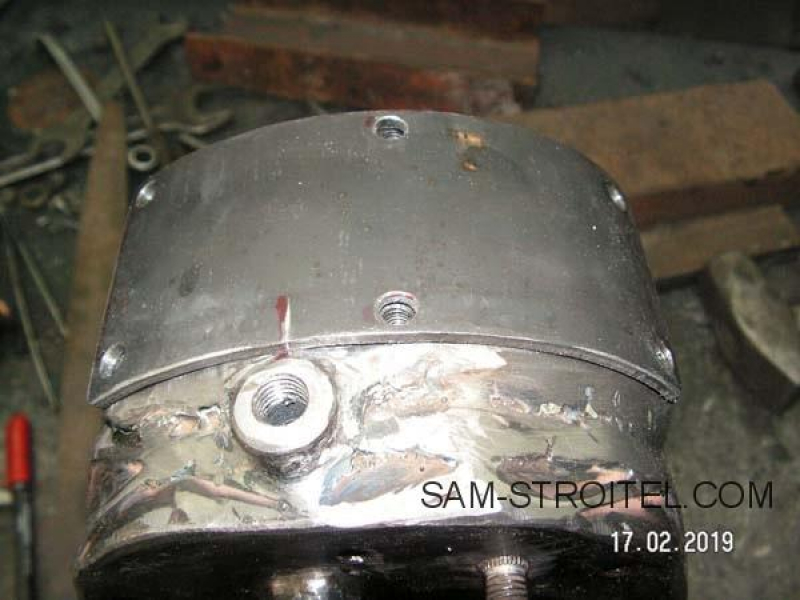

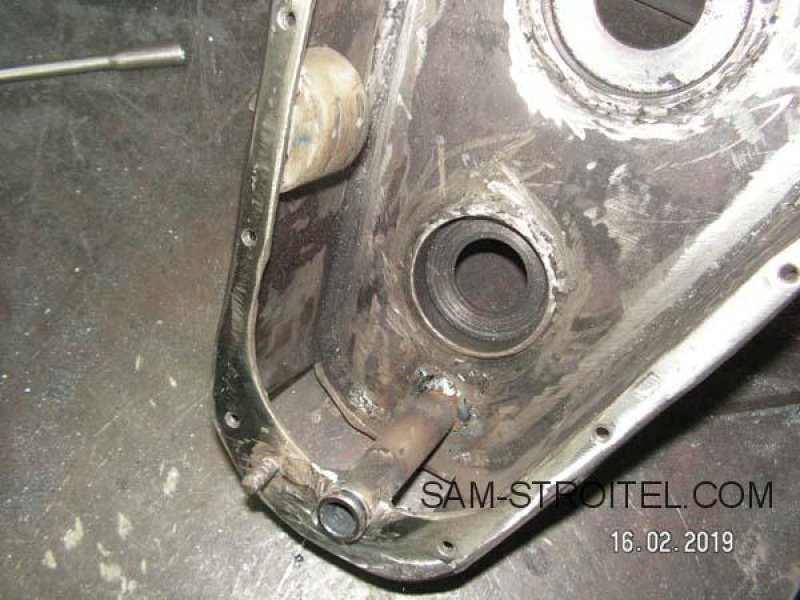

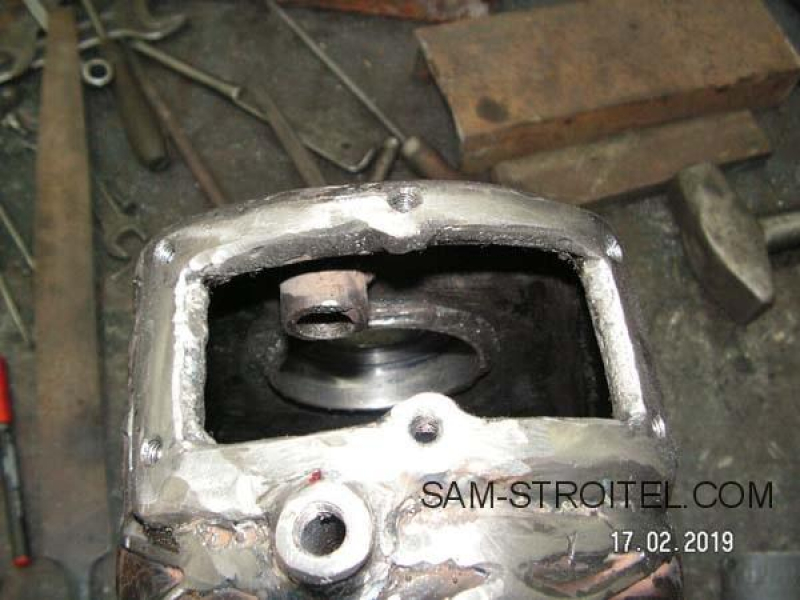

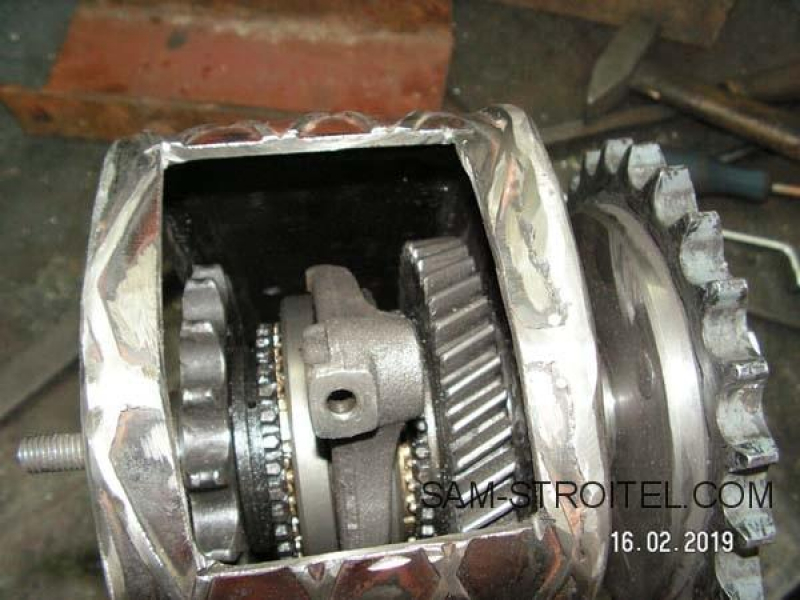

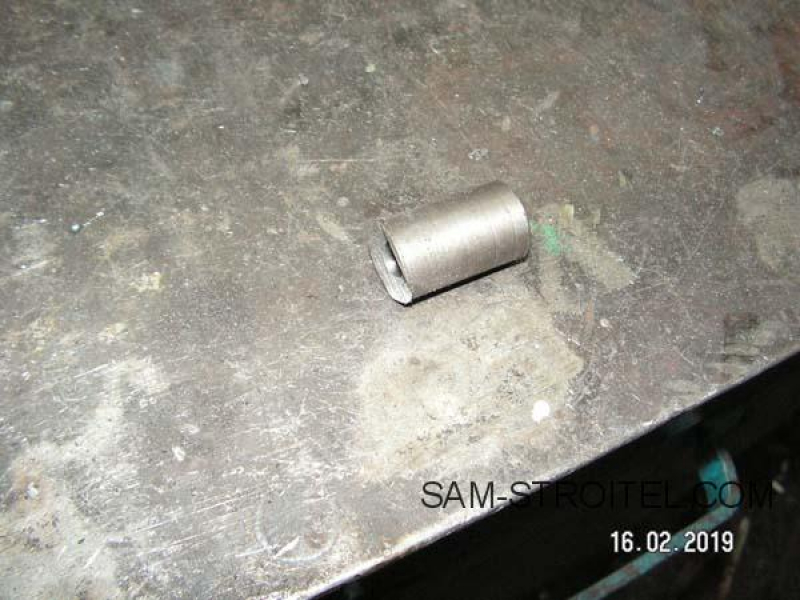

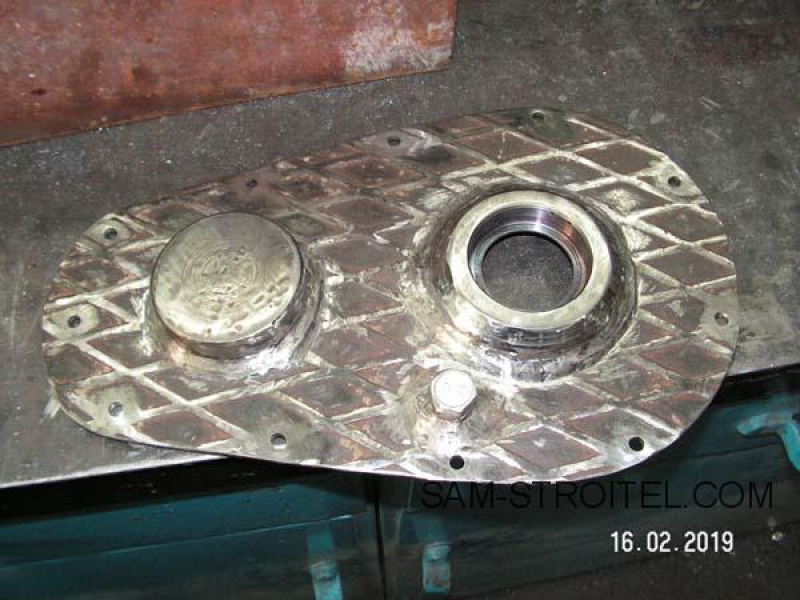

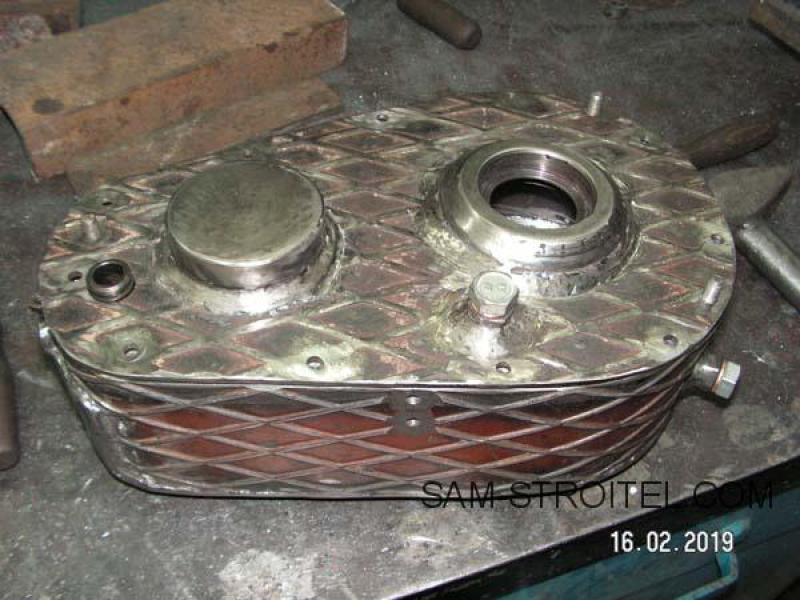

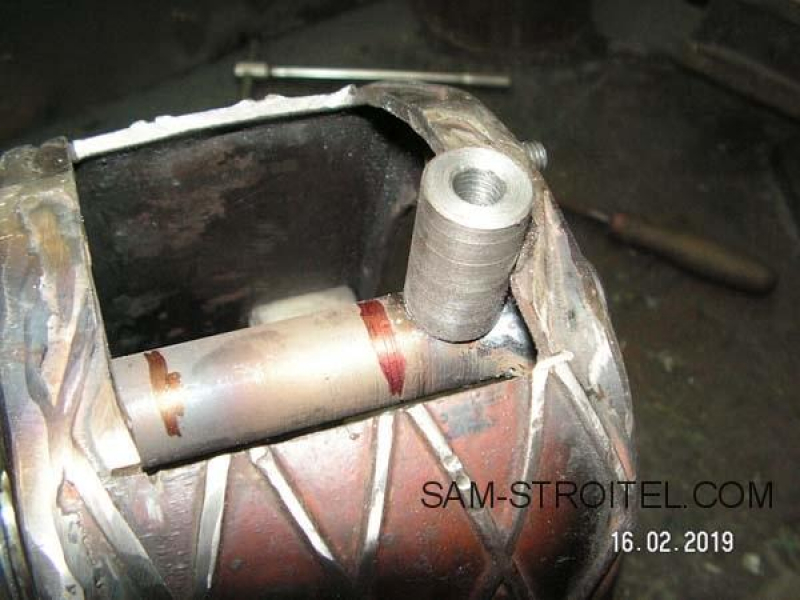

Для разметки отверстий под болты, пришлось делать разметочную прокладку. Для приваривания корпусов подшипников надо было выдержать расстояние для прокладки. Поэтому вставил между половинками металлические пластинки толщиной 1мм. Приварил корпуса подшипников. И все-же ее немного повело от сварки. Пришлось ровнять. Вырезал отверстие в торце корпуса для механизма переключения. Вилка и синхронизатор применены от КПП Ваз-2109. Для штока вилки пришлось выточить корпус в виде втулки. Внутренним диаметром 14мм, внешним 22мм. Длина 120мм. Просверлил отверстие в корпусе редуктора для втулки. Приварил ее. После остывания отрезал внутреннюю часть ( для размещения вилки). Так-же выточил втулку для шарика и пружинки фиксации штока. Приварил ее к втулке штока. После просверлил отверстие в втулке штока для выхода шарика. С торца втулки порезал резьбу м10х1,25 для пробки. Приварил площадку для крышки вилки.

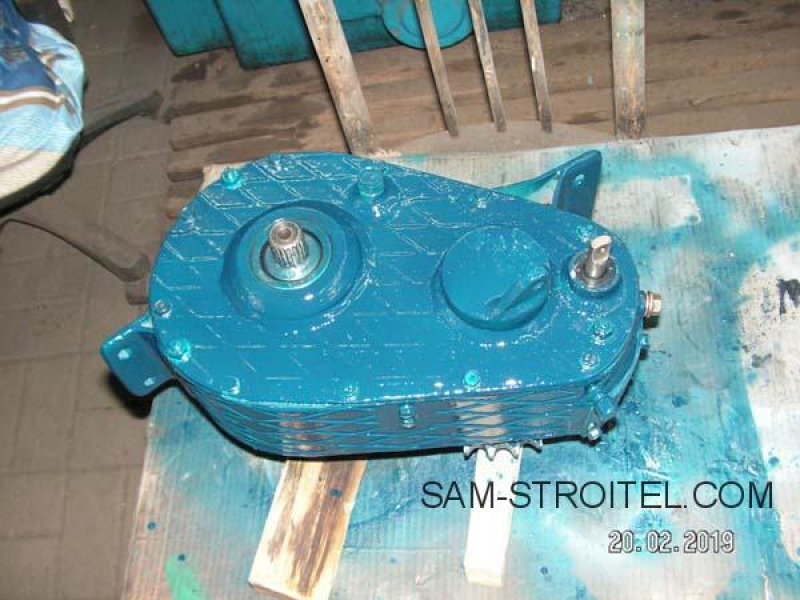

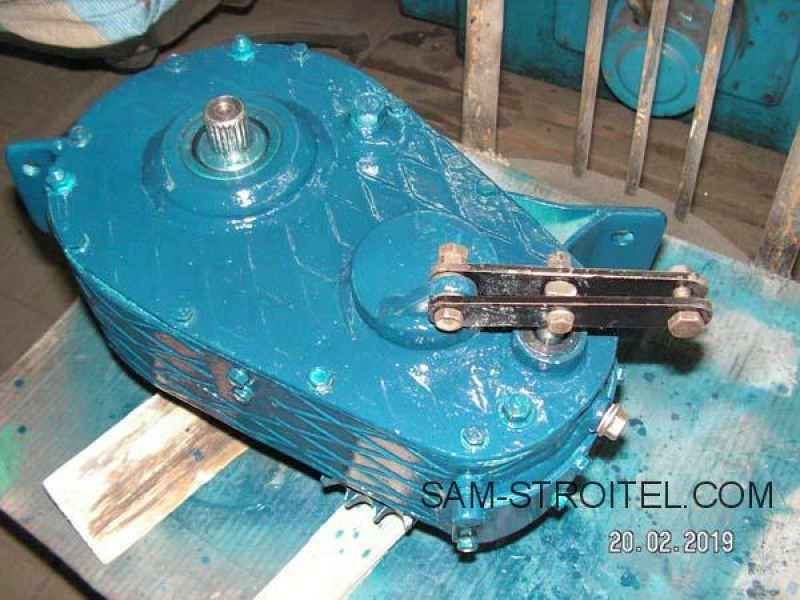

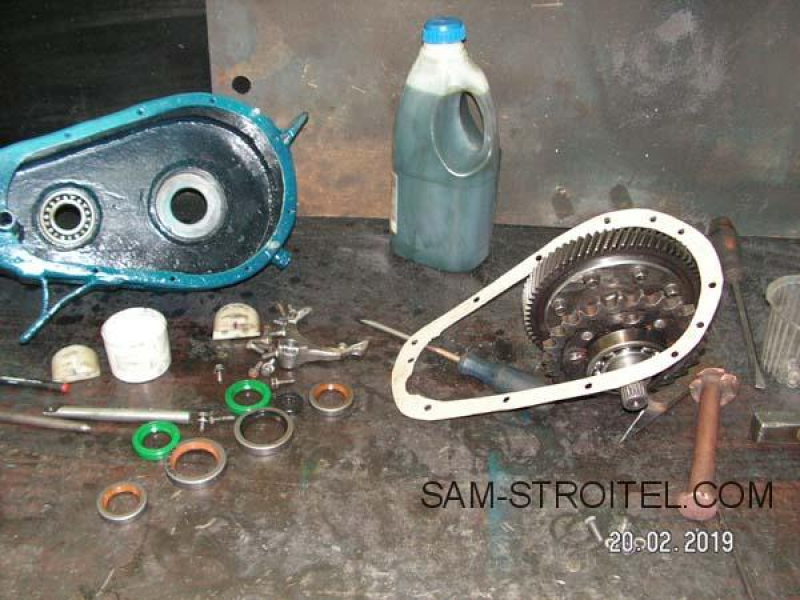

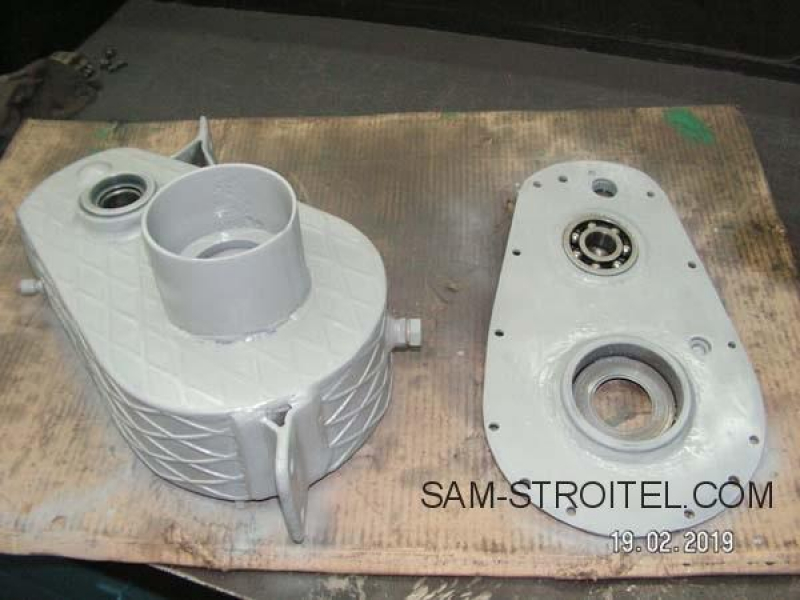

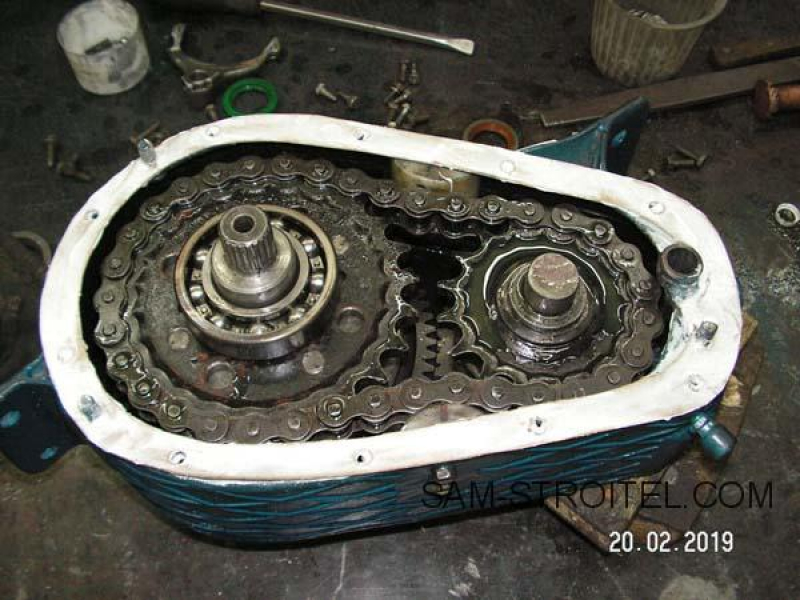

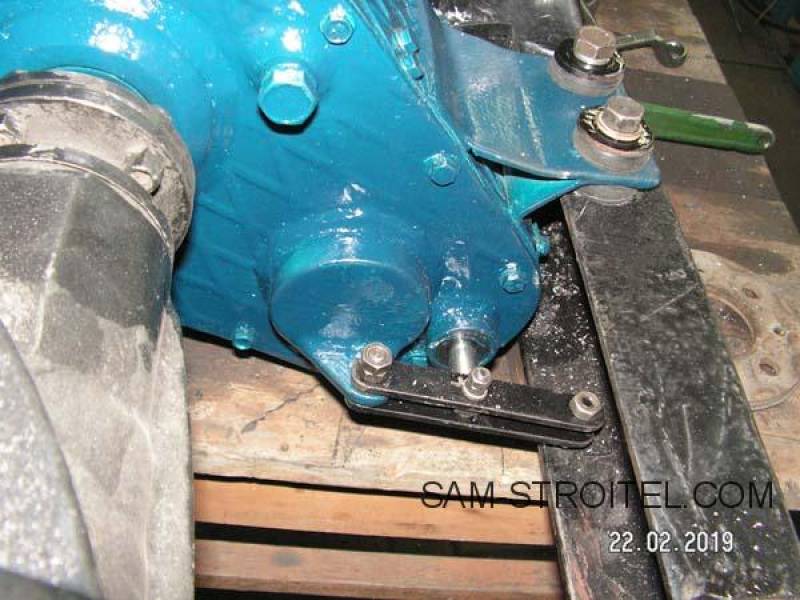

После долгой подгонки внутренностей редуктора, отмыл в бензине корпус и валы от пыли и окалины. Загрунтовал и покрасил. Собрал его до кучи. Редуктор вертится без заеданий. Так сказать — одной левой. Подшипники заменил на новые. Так-как при сварке корпусов их немного подклинило и нагрело. Сальники поставил тоже свежие. От передней ступицы и от задней полуоси Ваз-2106. Вилка переключается легко. И фиксируется шариком в 3-х положениях ( вперед, назад и нейтраль). Поставил (временно) вместо пальчиков привода ( тяги) болтики. Позже выточу и поставлю пальчики. Пока еще не понятно какой привод буду делать. Тягой или тросом. После установки движка на раму, будет понятней. А пока так.

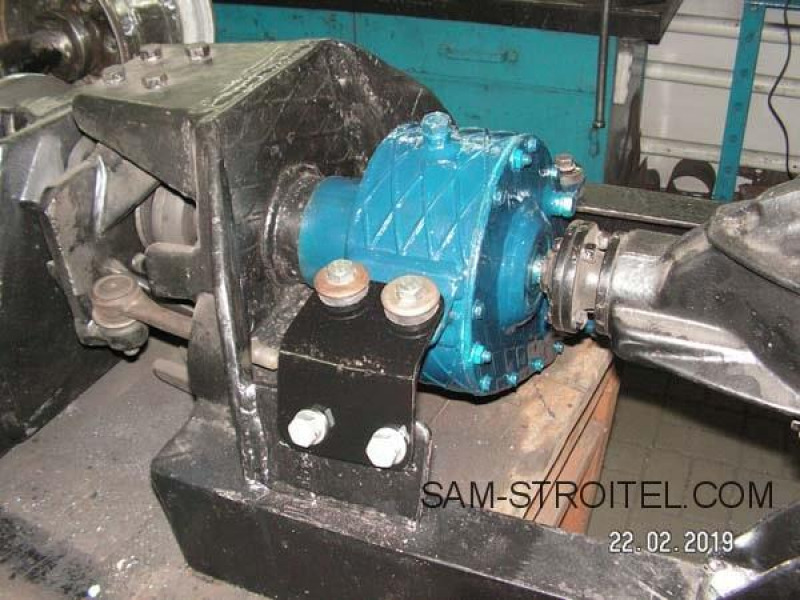

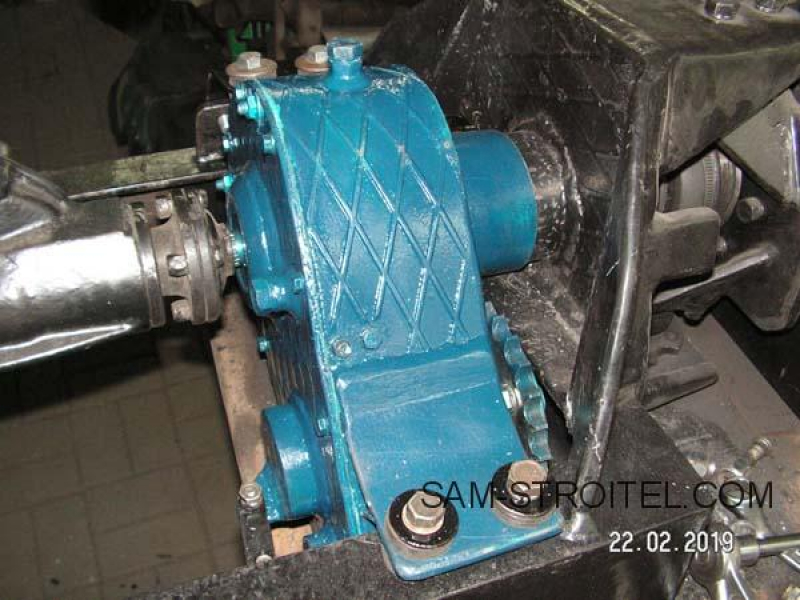

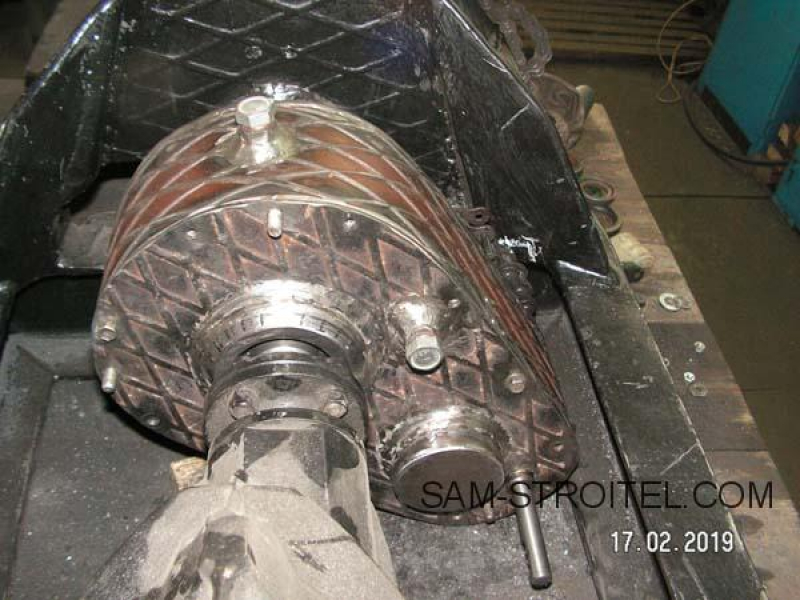

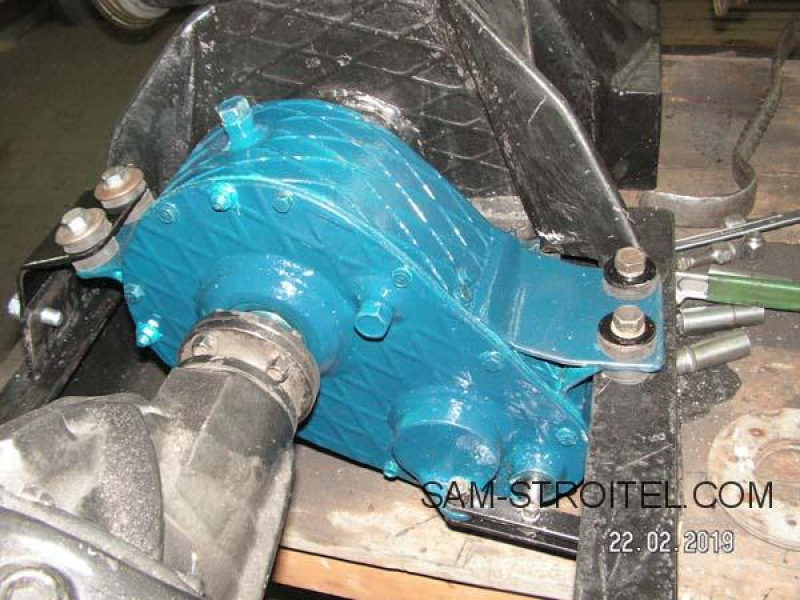

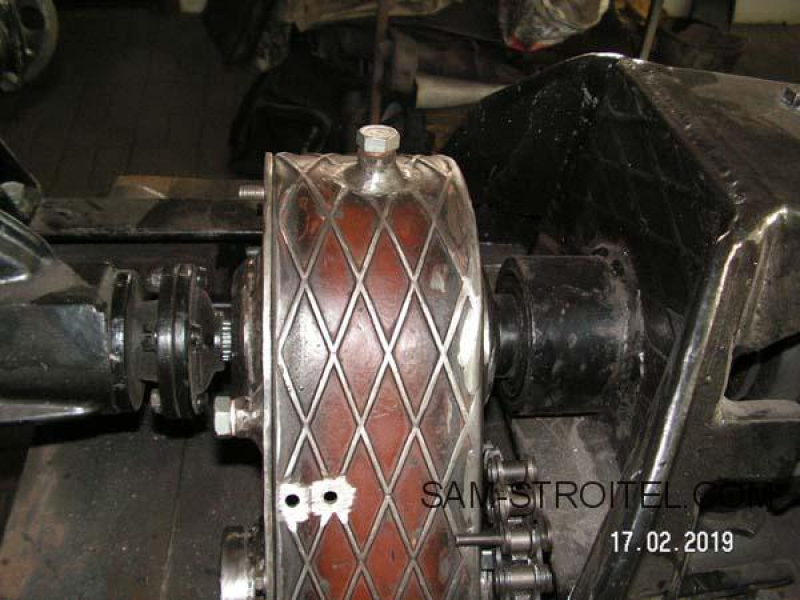

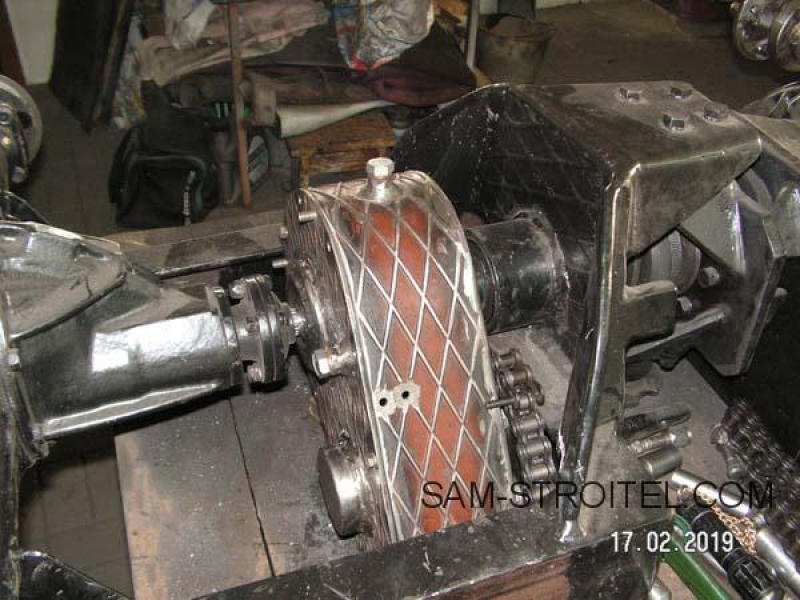

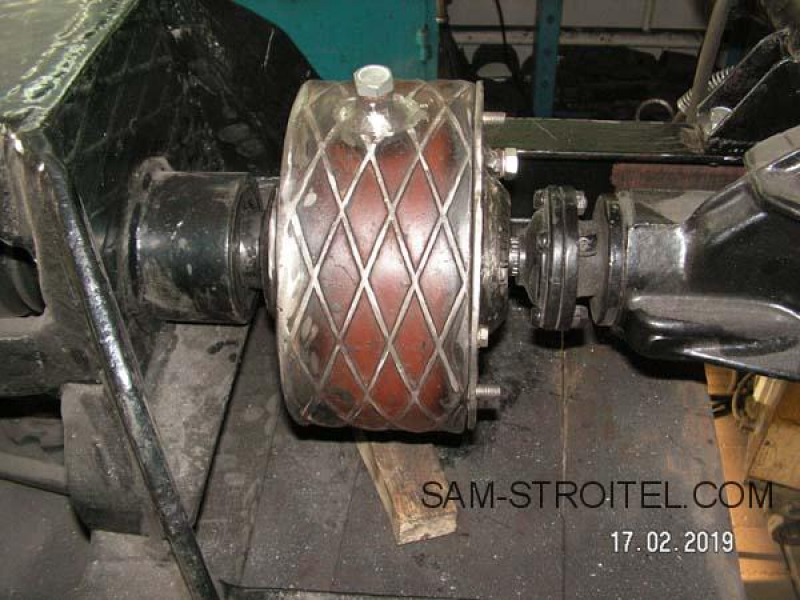

Краска высохла. И установил я свой реверс-редуктор на раму. Все подошло как и было задумано. Вертится легко. Ничего не задевает. Закрепил его на резиновые подушки на правой и левой стороне рамы. По средине он центрируется шлицевым валом и опорной втулкой. С обратной стороны центрируется шлицевым валом в хвостовике моста. Для приводной звездочки места достаточно. Звездочка на 25 зубьев. При желании можно будет поставить и на 28 зубьев. Но для этого придется чуть-чуть подточить раму.
А так получилось передаточное отношение 1,75 вперед и 1,50 назад. Еще понижение будет на вторичном валу КПП с редуктором так-же 1,75. В итоге должно получится 1:3. Думаю, что этого будет довольно. Зато не пришлось ставить большую звезду на 40 зубьев. Не нравится мне, что такая большая звездочка снизу висит и собирает всю пыль и грязь. При желании можно даже поставить оборону ( щиток) снизу рамы. И все будет закрыто.
Автор самоделки: Юрий Журавлев.
