Комфортабельное проживание в частном двухэтажном доме полностью зависит от комплекса коммуникаций, среди которых одно из основных мест занимает отопительная сеть. Не так ли? Именно она отвечает за поддержание оптимального температурного режима и сохранность самого строения. Согласитесь, температура в помещении – это одна из главных составляющих обеспечивающих уютное проживание.
От выбора источника тепла и правильного его подключения впрямую зависит, сможете ли вы поддерживать необходимую для проживания температуру. Здесь мы поможем вам разобраться в том, как функционирует система отопления двуэтажного дома, и какие схемы разводки признаны наиболее эффективными.
У нас вы найдете информацию о видах теплоносителей, методах и особенностях их подключения. Для наглядности материал сопровождается схемами подключения, а также видеороликами, которые помогут расширить познания о системах отопления частных домов.
Из чего состоит система отопления?
Самостоятельно подобрать оборудование, нужное для сборки отопительной системы, довольно сложно. Для этого нужно обладать специальными инженерными знаниями, уметь подсчитывать теплоотдачи, ориентироваться в детальных расчетах и нюансах монтажа.
Рекомендуем обратиться к профессиональным теплотехникам, которые в результате подготовительных расчетов подберут оптимальную схему отопления.
Если у вас соответствующее образование или вы уже имеете опыт устройства разводки отопления в двуэтажном доме, то можете выбрать вариант отопительной схемы самостоятельно, применив полезную информацию и отработанные способности.
Выбор источника тепловой энергии
Сердцем обогревательной сети является теплогенератор, который нагревает теплоноситель до хорошей температуры и, если позволяют его технические возможности, поддерживает заданные параметры круглосуточно.
Фото из Подготовку теплоносителя для систем отопления создают котлы, одним из видов которых являются твердотопливные. Тепловую энергию они вырабатывают при сжигании дров, брикетов торфа, угля, пеллет В жидкотопливных котлах сжигают дизельное горючее. Для их установки и эксплуатации не нужны согласования. Потребуется только емкость для хранения солярки и топливный насос Самый простой в установке, эксплуатации, обслуживании электро котел. Однако для его подключения необходимо разрешение на подключение к электролинии соответствующей мощности Газовые котлы, предложенные покупателю в настенных и напольных вариантах, самый распространенный тип агрегатов. Тепловую энергию они генерируют из самого дешевого вида горючего — газа Использование твердотопливного котлаЖидкотопливный котел в схеме отопления частного домаЭлектрический вариант агрегата для системы отопленияПопулярное и востребованное газовое оборудование
Посреди современных источников тепла в частных двухэтажных домах используют практически все, иногда комбинируют 2-3 вида.
Вероятные виды теплогенераторов:
Активно используются отопительные котлы, которые можно систематизировать по виду топлива:
Второй и третий варианты являются более экономными, и если к дому подведен газ или электричество, то стоит предпочесть именно их.

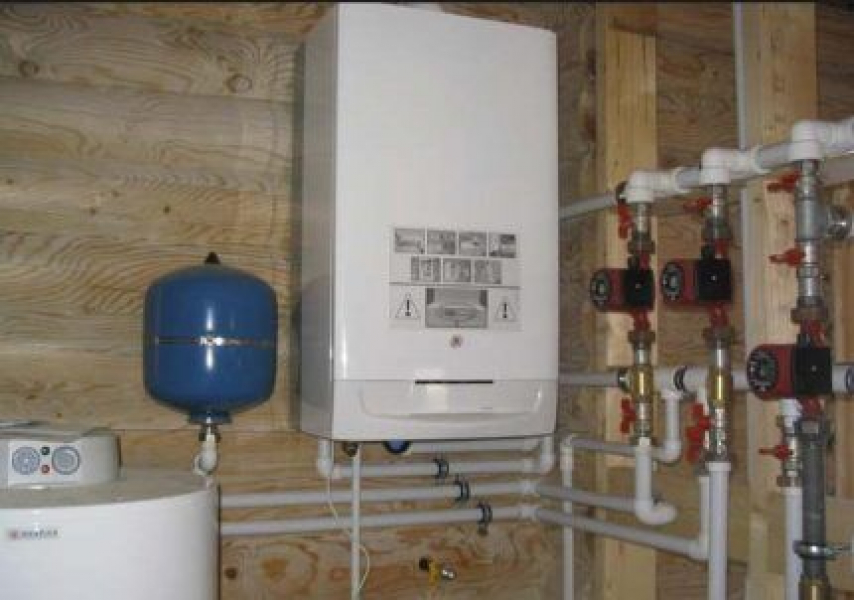

Настенный газовый котел мощностью 28 кВт с 2-мя независимыми контурами, закрытой камерой сгорания и удобным электронным зажиганием – прекрасный вариант для 2- или 3-этажного дома
Если коттедж построен на не газифицированном участке, электро котел становится основным, а в качестве резервного, запасного источника используют камин или инфракрасный обогрев.
Последовательность работы электро котла: теплоноситель нагревается до установленной пользователем температуры, по трубопроводу перемещается к радиаторам, расположенным на двух этажах, отчасти охлаждается и под действием циркуляционного насоса вновь отправляется в котел (+)
Применение альтернативных теплогенераторов во многом зависит от погодных условий региона, к тому же минимальный комплект относительно дорогого оборудования (например, солнечных коллекторов) окупится минимум буквально через 3 года.

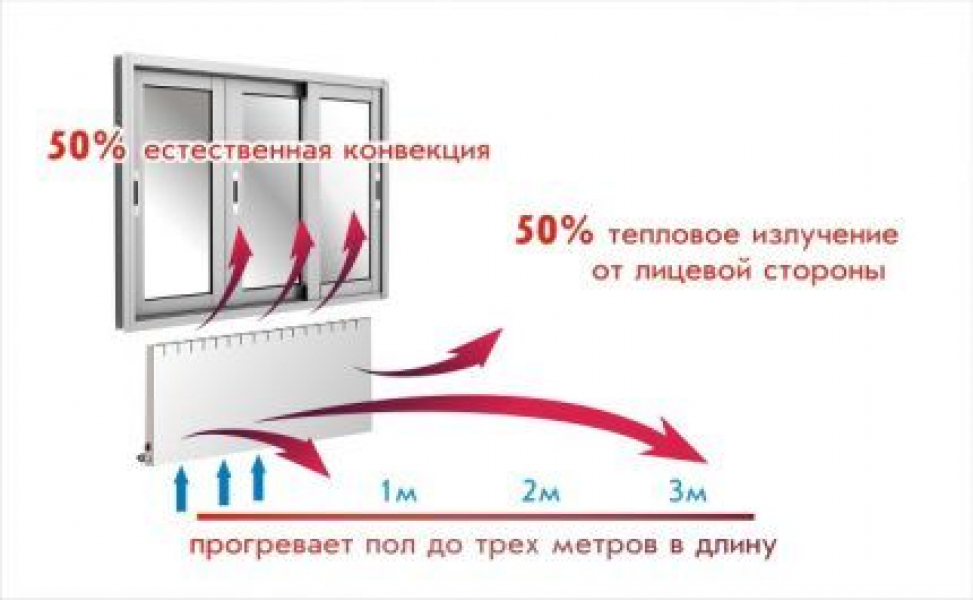

На схеме показано преимущество инфракрасной обогревательной системы: ИК излучение обеспечивает комфортную температуру в нижней части помещения, при конвективном методе отопления, наоборот, теплый воздух всегда поднимается к потолку
Какой теплоноситель лучше?
Тепло, выработанное газовым котлом или иным теплогенератором, само по себе распространиться по всем помещениям не может. Для этой цели необходим теплоноситель – вещество, которое свободно перемещается по трубам и обладает необходимыми техническими характеристиками.
Существуют технологии использования нагретого воздуха, особенно важные в домах с печным отоплением, каминным или электрическим обогревом. Но, к сожалению, для обеспечения эффективного функционирования у него недостаточные характеристики теплоемкости, плотности и теплоотдачи.

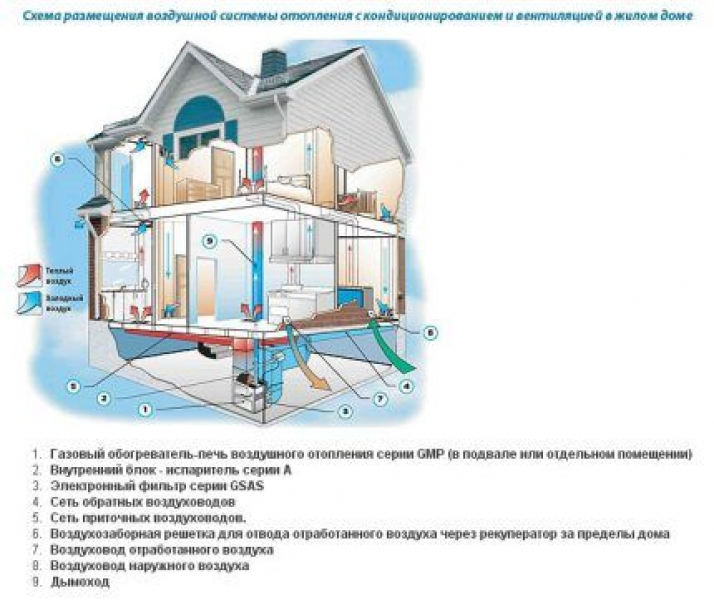

Схема расположения воздушной системы отопления в двухэтажном жилом доме. Стрелками обозначено движение холодного и теплого воздуха, которое обеспечивают системы вентиляции и кондиционирования (+)
В отличие о газообразных, водянистые вещества обладают превосходной способностью поглощать тепло, отдавать его и некоторое время сохранять заданную температуру. В этом смысле безупречным «проводником» является обыкновенная вода. Нагреваясь, она заполняет трубы и радиаторы, постепенно отдавая тепло жилым помещениям, а циркуляция обеспечивает всепостоянство процесса.
Для домов с постоянным проживанием оптимальны системы с водой в качестве теплоносителя. Чтобы нагревательное оборудование подольше обходилось без ремонта, а трубопровод не покрывался налетом, воду прогоняют через фильтры и обогащают специальными присадками и ингибиторами.

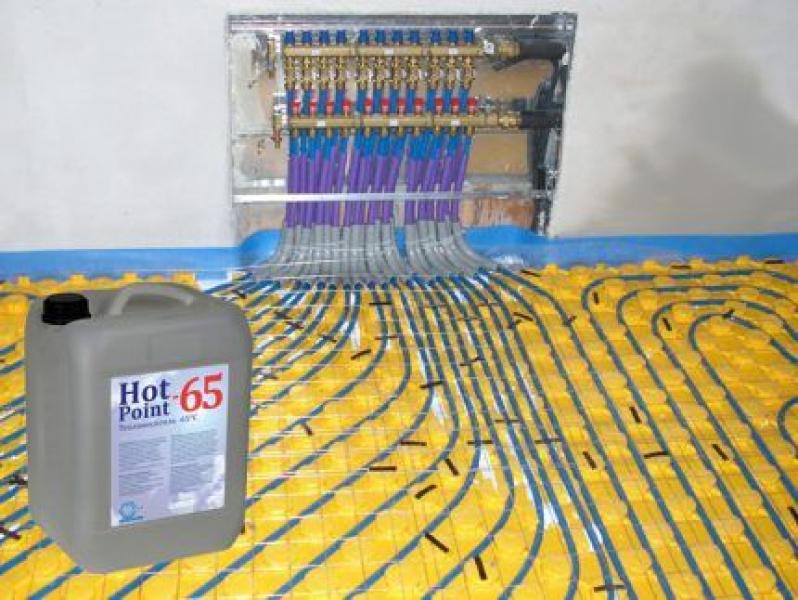

Незамерзающий антифриз HotPoint 65 употребляется в системах обогрева и кондиционирования, рассчитан на 10 отопительных сезонов или 5 лет непрерывной работы
Если дом является временным пристанищем или служит местом отдыха по выходным денькам, вместо воды лучше использовать антифриз. Это жидкий раствор с химическим составом, одним из компонентов которого является пропиленгликоль или этиленгликоль.
Хим вещества препятствуют замерзанию теплоносителя даже во время промерзания здания и постоянно поддерживают функционал спец сети в рабочем режиме.
Конвекторный и радиаторный обогрев помещений
При составлении проекта отопления двухэтажного или трехэтажного дома в качестве отопительных устройств могут быть задействованы как радиаторы, так и конвекторы.
Фото из Конвекторы обогревают воздушный поток, проходящий буквально через встроенную в приборы систему трубок с теплоносителем или электрические нагревательные элементы Захваченный нижней частью прибора воздух греется внутри конвектора и выходит через расположенную вверху решетку Конвекторы обрабатывают 75% воздушной массы в помещении. Выйдя из прибора подогретый поток смешивается с остальной массой По типу установки конвекторы подразделяются на мобильные и стационарные. По схеме движения воздуха делятся на с модели с естественными перемещением и с вентилятором К классу конвекторов относятся все интегрированные в пол системы, обеспечивающие нагрев воздуха в помещении и тепловые завесы у входа Конвекторы применяются в схемах устройства систем отопления с водой или антифризом в качестве теплоносителя В организации отопления личных домов нередко используются газовые конвекторы, подключенные к централизованному газоснабжению или к баллону Немалый сегмент поставляемых на рынок конвекторов занимают электро обогреватели, применяемые как в качестве дополнительного, так и основного варианта отопления частных домов Принцип действия конвекторовДвижение нагретого воздухаСхема подогрева воздуха в помещенииМобильный вид конвектораВстроенный в пол обогревательКонвектор в системе водяного отопленияГазовый конвектор в загородном коттеджеЭлектрический прибор подогрева
Радиаторами, или батареями отопления, чаще всего оснащают централизованные системы. Они имеют комбинированный принцип работы: передают термическое излучение и нагревают воздух, который циркулирует вокруг и проходит сквозь «ребра» изделий.
Принцип работы конвекторного оборудования: подогрев помещения с использованием естественной циркуляции воздуха. Один стандартный прибор способен поддерживать комфортную температуру в комнате площадью до 20 м²
Приборы отопления с комбинированным принципом действия числятся оптимальным вариантом для обустройства двухэтажного частного дома.
Фото из Радиаторы нагревают воздушную массу и конвекцией, и излучением. Т.е. они обрабатывают поток, проходящий буквально через прибор, и передают тепловое излучение в помещение В зависимости от конструктивных особенностей прибора на конвекцию приходится от 50 до 75 % выделяемого в помещение тепла На рассредотачивание конвективной и излучаемой энергии, вырабатываемой приборов, влияет оребрение. Чем больше ребер у радиатора, тем больше излучение и меньше конвекция Радиаторы, используемые в схемах отопления, делятся по материалу, использованному в изготовлении корпуса. Самый известный из них чугун Стальные рабиаторы отопления гораздо дешевле и легче чугунных аналогов. Их выпускают в секционном и панельном варианте Постепенно, но крайне настойчиво с рынка чугунные и железные изделия вытесняются сверхлегкими алюминиевыми батареями и их улучшенными биметаллическими вариантами При устройстве отопления в крупногабаритных помещениях с высочайшими потолками рекомендовано устанавливать радиаторы с повышенным оребрением В небольших комнатах с низкими потолками лучше использовать батареи с малозначительным оребрением, в работе которых преобладает тепловое излучение Принцип работы радиаторовДоля конвективного обогрева радиаторомОребрение радиаторов отопленияЧугунная батарея отопленияСтальной прибор системы отопленияАлюминиевые и биметаллические батареиРадиаторы с доминированием конвекцииБатареи для небольших комнат
Конвекторы имеют более открытую конструкцию, состоят из медных трубок и теплообменников. Воздух попадает в теплообменники, греется, поднимается вверх, освобождая место новой порции еще не нагретого воздуха. От остывания устройство защищено большим кожухом.
В схемах отопления двухэтажных домов применяют как радиаторы, так и обогреватели конвекторной разновидности, выбор устройств велик благодаря разнообразию конструкций, размеров и форм.

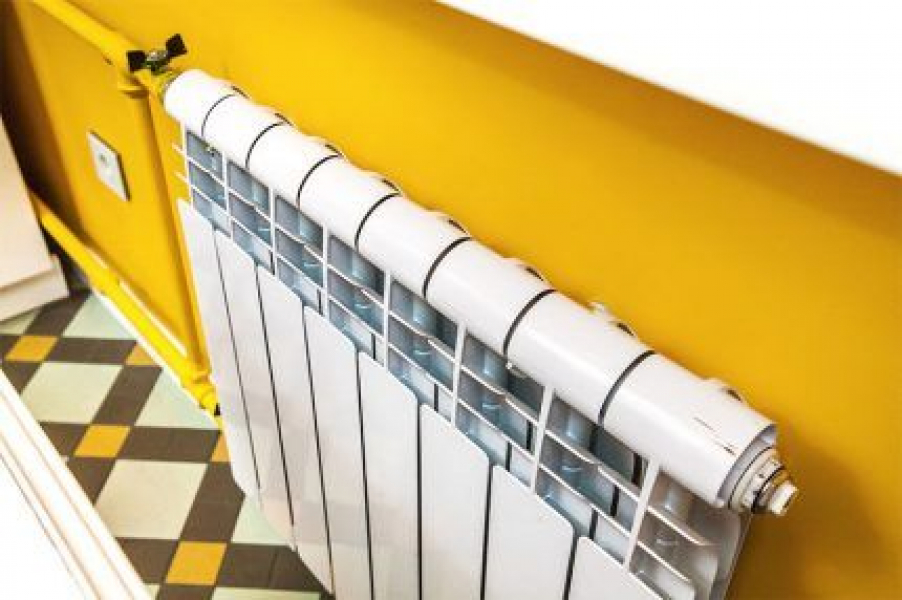

Биметаллические радиаторы Global Style Extra секционного типа сделаны из стали (внутренняя конструкция) и алюминия (внешний каркас), рабочее давление – 35 атм
Краткое описание бытовых радиаторов
Все виды домашних отопительных радиаторов можно систематизировать по материалу, из которого они изготовлены. Современные модели приборов отопления производят из следующих металлов:
Есть и авторские модели, созданные в винтажном стиле, но они стоят достаточно дорого и выполняются чаще всего на заказ. Глинянные и кованые изделия встречаются гораздо реже, чем фабричная штамповка.

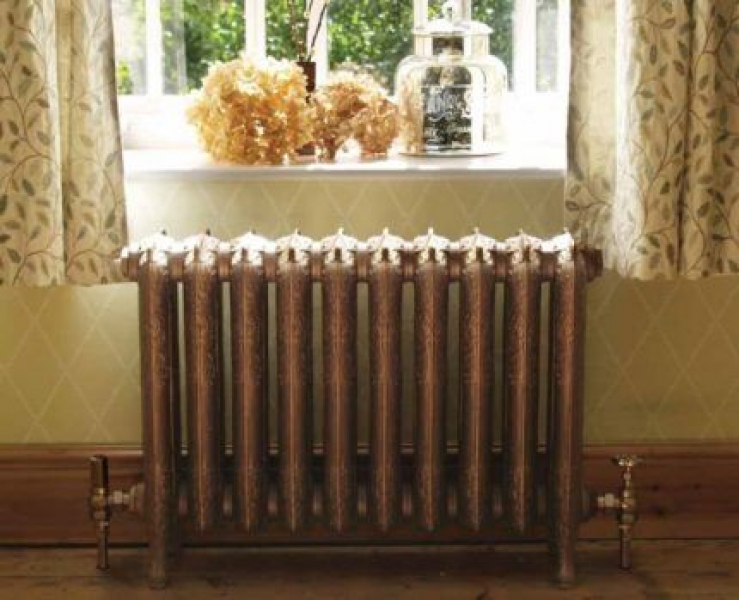

Чугунный радиатор для отопления жилого помещения, выполненный в ретро стиле. Железная поверхность покрыта термоустойчивой краской и расписана флористическим орнаментом
Раньше были распространены секционные радиаторы из чугуна, их и на данный момент можно обнаружить в продаже. Чугун ценят за износостойкость и нетребовательность к характеристикам теплоносителя, однако большой вес считается минусом. Вес стоит считать, если проект предполагает монтаж радиатора на легкую стену.
Секционные, то есть сборные, модели изготавливают и из алюминия. Они отличаются легким весом и эстетичным наружным видом, но не контактируют с медными деталями и отрицательно реагируют на некоторые виды теплоносителей.

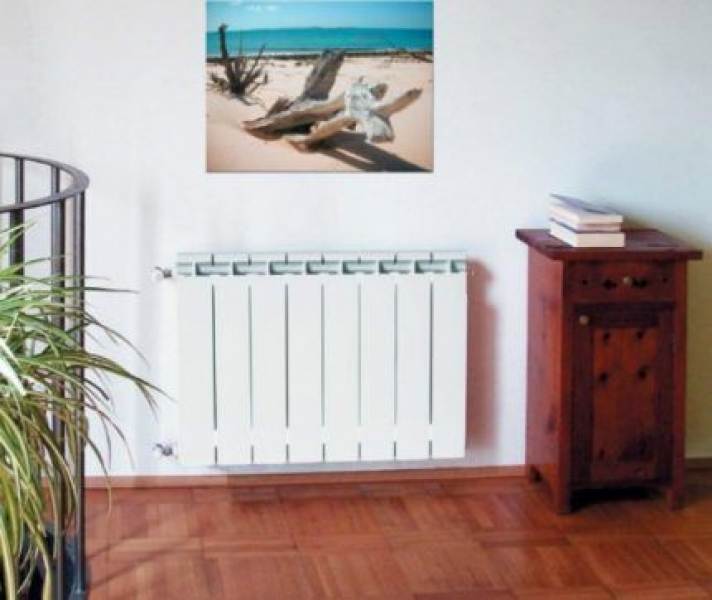

Радиаторы отопления из алюминия Royal Termo Revolution совершенно подходят для частных систем. Особая форма секций обеспечивает максимальную теплоотдачу. Стоимость 1 секции – 500 руб.
Железные радиаторы бывают панельными, изготовленными из кусков листовой стали, и секционными, состоящими из нескольких модулей. 1-ый вариант считают более надежным из-за простого двухстороннего резьбового соединения. Сталь прекрасно переносит любые теплоносители, по весу полегче чугуна, но тяжелее алюминия.
Для двухэтажного дома подходят любые виды радиаторов, при выборе необходимо ориентироваться на тип теплоносителя, характерности установки системы и дизайн интерьера.
Эффективность схем с принудительной циркуляцией
Полноценно функционировать превалирующая часть современных отопительных систем может только лишь при создании искусственной циркуляции, то есть такой, при которой теплоноситель движется внутри сети благодаря работе циркуляционного насоса.

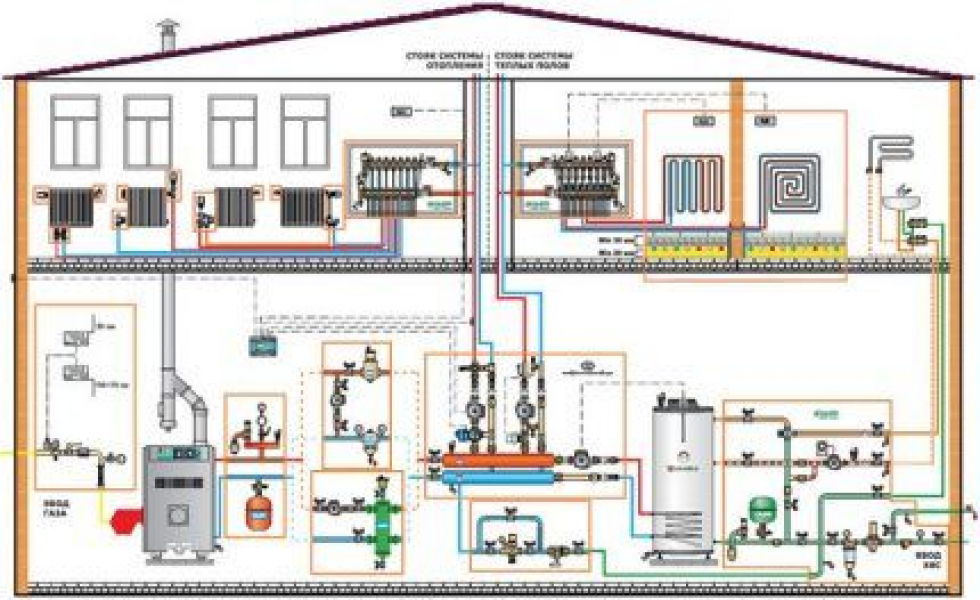

Схема устройства обогревательной системы с газовым котлом в 2-этажном доме: оборудование и приборы учета установлены на первом этаже (в цоколе, в подвале), в специально оборудованном помещении с неплохой шумоизоляцией (+)
Для устройства принудительной циркуляции в здании с несколькими этажами существуют свои предпосылки:
К минусам относится наличие электропитания – возможны перебои, но их легко избежать, используя запасные ИБП. Проблема более громкого шума также решается с помощью укладки слоя шумоизоляции в бойлерной.
Схема водяного отопления с принудительной циркуляцией: 1 – газовый или электро котел; 2 – стояк; 3 – труба к расширительному баку; 4 – стояк для слива; 5 – верхняя горизонтальная разводка; 6 – расширительный бак; 7 – насос циркуляционного типа; 8 – оборотная линия
Наиболее подходящее место врезки циркуляционного насоса там, где температура снижается до минимума, то есть конкретно перед котлом, на обратной линии.
Естественная циркуляция как альтернативный вариант
Сейчас автономные отопительные спец сети с гравитационной циркуляцией, то есть действующей по естественным физическим законам, можно встретить крайне редко.
Принцип действия разъясняется разницей плотности холодной и нагретой воды и наличием дополнительного контролирующего устройства – расширительного бака, который устанавливают в верхней части стояка с теплой водой.

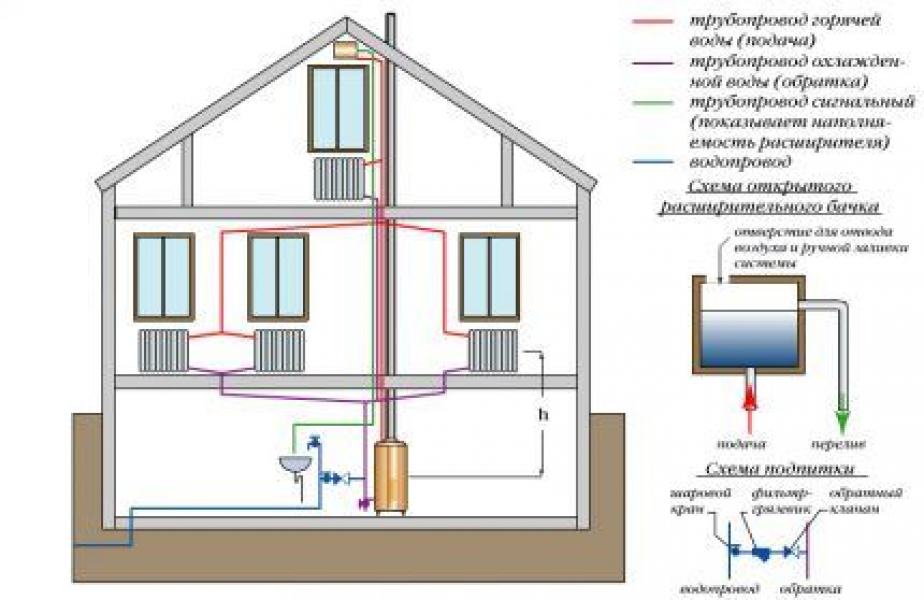

Схема устройства системы отопления в двухэтажном доме с естественной циркуляцией: разгонный вертикальный стояк пересекает оба этажа и завершается на чердаке, у расширительного бака, а нижний контур расположен в подвале или на первом этаже (+)
Особенностью сети естественного типа является наклонное размещение горизонтальных труб (обратных и разводящих) и расположение котла – его устанавливают на максимально низком уровне. Подача теплоносителя выполняется через расширительный стояк, сброс остывшей воды (или антифриза) – через обратный.
Преимуществами гравитационной схемы являются независимость от электро питания, простота монтажа, отсутствие шума, издаваемого циркуляционным насосом.
Особенности однотрубной системы отопления
Выбор одно- или двухтрубного отопления не зависит от этажности дома – подходят оба типа, но для построек с 2-мя и более этажами обязательна установка циркуляционного насоса.
Наиболее эффективным считается обогрев с жидким теплоносителем (водой или антифризом), тогда как для малеханьких одноэтажных домов, например, летних дач, можно рассмотреть и другие варианты.
Принцип работы и отличительные признаки
Отопительные радиаторы, согласно однотрубной схеме подключаются поочередно, то есть теплоноситель сначала попадает в один прибор, ближний к котлу, от него по трубопроводу – в другой и т.д. Закольцованный контур, который представляет собою сеть, подходит и для 2-этажного дома, так как он удобно располагается вдоль стен по периметру.
Простейшая схема однотрубного отопления для 2-этажного строения: от стояка подачи теплоноситель поступает в отопительные радиаторы, подключенные в последовательном порядке
Наличие запорной арматуры способно сделать лучше пользование системой. Например, кран Маевского предназначен для удаления воздушных «пробок», которые часто появляются во время простоя, то есть в летний период. Кроме него используют различные модели балансировочных вентилей, шаровых кранов, особых регуляторов.
Принудительный способ циркуляции в однотрубной конструкции при временном отсутствии электричества можно заменить естественным, но для этого нужен монтаж мембранного бака и расположение горизонтальных труб под наклоном до 5º.
Оценка недостатков и преимуществ
Основным плюсом однотрубных сетей считают более легкое составление спецпроекта и непосредственно сам монтаж. Минимум труб позволяет не ориентироваться на сложную планировку помещений, а просто прокладывать трубопровод строго по периметрам обоих этажей. Ценится и экономия на приобретении для единственной магистрали наименьшего количества элементов – труб, кранов.
Одна труба занимает намного меньше места, чем две, поэтому ее можно замаскировать под напольным покрытием, неприметно проложить в дверных проемах, то есть произвести монтаж без нарушений интерьера.
Одним из главных недостатков однотрубной системы, важным для дома с 2 этажами, является быстрое остывание теплоносителя во время последовательного перемещения сквозь радиаторы (+)
К недочетам можно отнести необходимость в покупке более мощного циркуляционного электронасоса, вследствие чего возрастает плата за электроэнергию. Регулировать спец уровень температуры в конструкции с последовательным подключением сложнее: при понижении интенсивности нагрева в ближайшем радиаторе автоматически произойдет снижение температуры во всей магистрали.
Распространенные варианты подключения
Если вы решили обустроить однотрубную систему, придется выбирать меж двумя видами:
По способу управления 1-ый вариант явно уступает второму, единственный его плюс – бюджетная стоимость.
Монтаж простой однотрубной системы горизонтального или вертикального типа отличается простотой и надежностью, но регулировка температуры в сети невозможна (+)
Установка «ленинградки» обойдется чуть дороже, так как кроме труб нужно приобрести комплект запорных кранов. С помощью байпасов и клапанов можно уменьшать/увеличивать количество теплоносителя, подаваемого в радиатор.
Схема устройства «Ленинградки»: при помощи запорной арматуры можно отключить на время отдельные ненадобные радиаторы без изменения функциональных качеств всей системы в целом (+)
«Ленинградка» признана профессиональными теплотехниками наилучшим вариантом однотрубной системы для 2-этажного жилого дома.
Комплектация и монтаж оборудования
Стандартное оборудование для сборки системы:
Наряду со стальными трубами могут применяться полимерные или металлопластиковые, причем последним отдается предпочтение.
В отопительных контурах с закрытыми расширительными бачками стравливание воздуха делается с помощью автоматических спусников, оснащенных запорными клапанами и поплавками, или кранами Маевского, снабжающими каждый радиатор
Поначалу находят подходящее место для котла и монтируют его, затем собирают трубопровод, ведущий к радиаторам. В местах радиаторных ответвлений и байпасов фиксируют тройники. Насос врезают на обратке, рядом с входным отверстием в котел, и подключают к электропитанию.
Место спец монтажа открытого расширительного бака – наивысшая точка системы, закрытый можно монтировать в любом удобном месте, к примеру, в бойлерной. Радиаторы подвешивают к стенам с помощью специальных креплений, оборудуют заглушками и кранами.
Двухтрубная система отопления для 2-этажного дома
По-настоящему комфортабельных условий проживания можно достичь лишь при установке двухтрубной обогревательной системы. Ее конструкция позволяет регулировать температуру в отдельных помещениях и сберегать энергетические ресурсы.
Как работает схема с двумя магистралями?

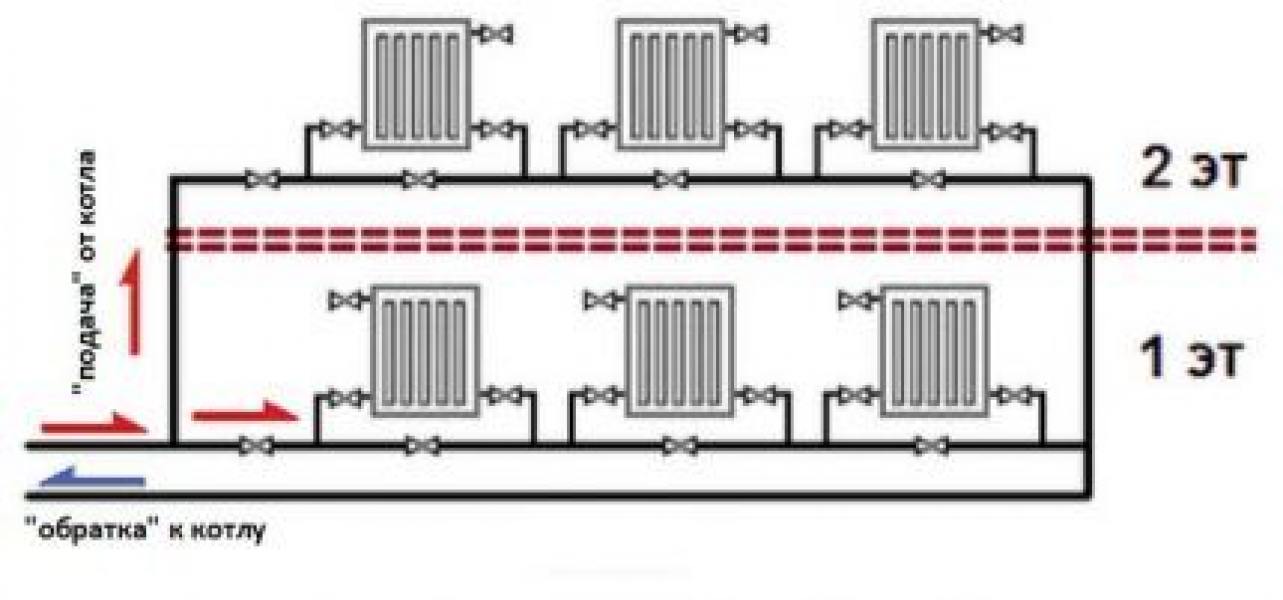

В отличие от однотрубной схемы, двухтрубная состоит из пары магистралей с разным назначением: одна из них подает теплоноситель, вторая выводит обратно. Подключение радиаторов производится не в последовательном порядке, а параллельно. Один контур, с нагретым теплоносителем, отходит от стояка к радиаторам обоих этажей, 2-ой монтируется к выходу котла и также разводится на оба этажа.
Радиаторы снабжены термостатическими клапанами, позволяющими выставлять комфортабельную температуру. При желании можно снизить интенсивность нагревания частично или полностью перекрыть поступление воды в прибор.
Часть устройств принципно врезают в обратку, например, перед котлом традиционно монтируют мембранный бак, регулирующий давление, насос циркуляционного типа и предохранительный клапан
В современных 2-этажных домах используют двухтрубные конструкции, так как они гораздо эффективнее однотрубных:
Основным недостатком является сложность самостоятельной установки – во время сборки консультация и контроль профессионалов обязательны.
Удачные решения устройства двухтрубной системы
Существует огромное количество воплощений разнообразных схем, но при составлении проекта следует отталкиваться от индивидуальных требований.

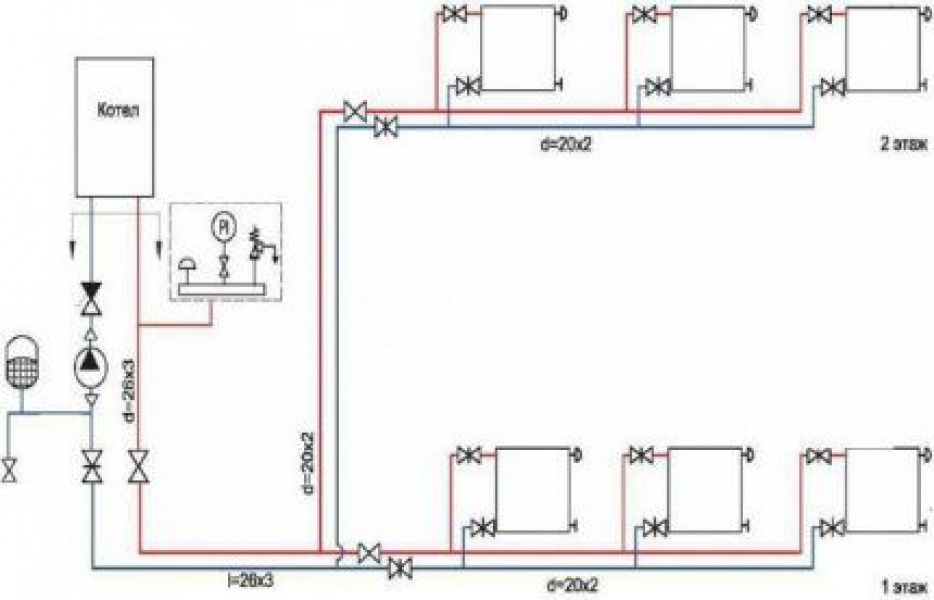

Простейшая схема для обустройства обогревательной системы в 2-этажном доме. Для нее свойственны следующие пункты: 2 контура для отопления и производства ГВС, жидкий теплоноситель, принудительная циркуляция (+)
Ряд универсальных схем подходят для обеспечения теплом домов различной площади и этажности.

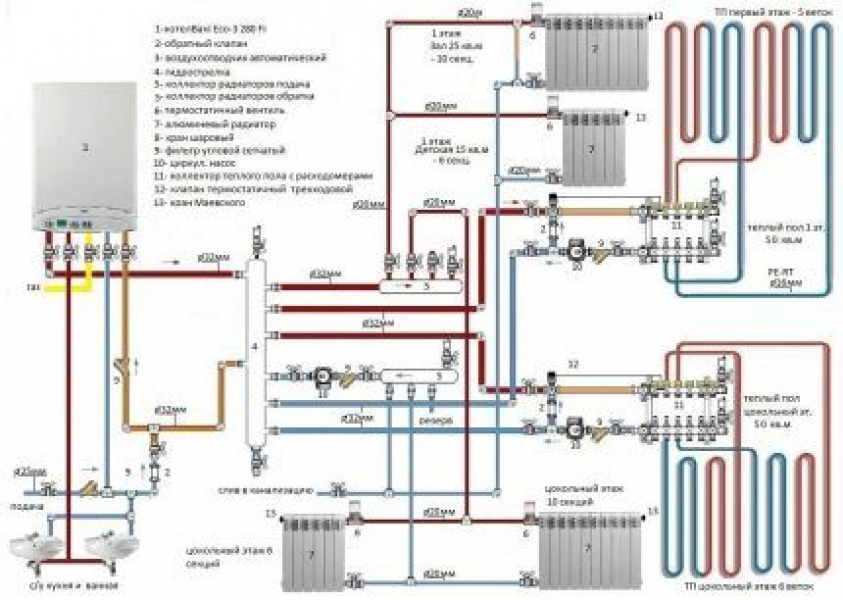

Подробная схема двухтрубной разводки для 1-этажного дома с полностью оборудованным цокольным этажом. Проблема теплоизоляции пола в подвале решена подключением водяной системы «теплый пол»
Если установить дополнительное оборудование, к примеру мембранный бак, возможности системы обогрева расширятся.

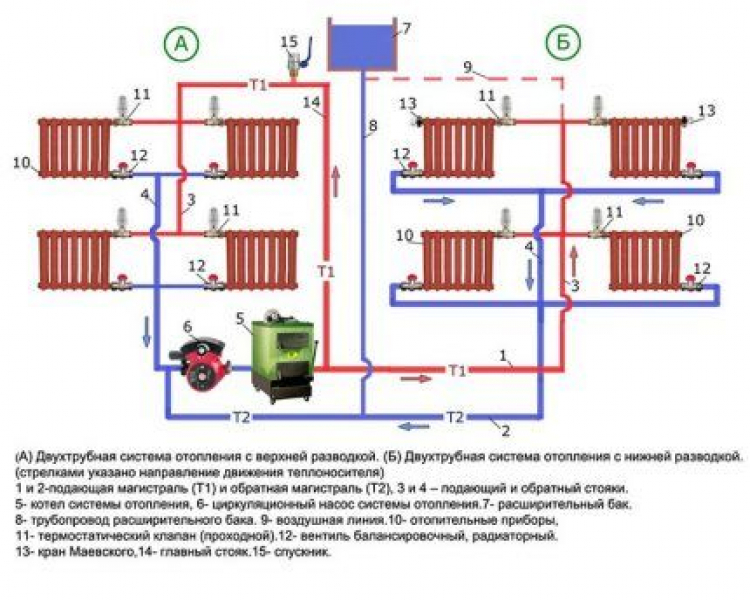

А и Б – два варианта устройства разводки, верхнего и нижнего типа. Дополнительное оборудование: расширительный бак, краны Маевского, воздушная линия (+)
На последующей схеме объединены три наиболее востребованных схемы разводки.

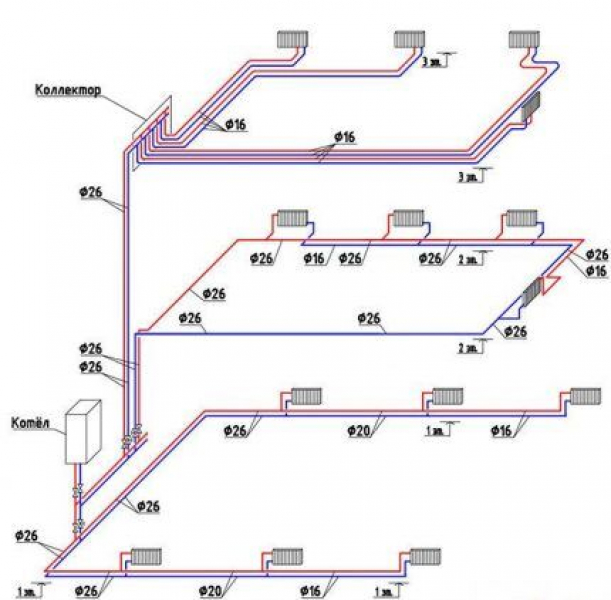

1 уровень – тупиковая разводка с параллельным монтажом обоих контуров; 2 спец уровень – встречная разводка, характеризующаяся двухсторонним радиаторным подключением; 3 – коллекторная разводка с улучшенной балансировкой
Все обозначенные схемы подходят для отопления 2-этажного здания.
Выводы и полезное видео по теме
Информационные видеоролики расширят ваши познания о системах отопления 2- и 3-этажных домов.
Ролик #1. Схема подключения двухконтурной радиаторной системы отопления с «теплыми полами»:
Видео ролик #2. Вариант разводки системы отопления в 3-этажном доме (с применением «ленинградки»):
Ролик #3. Практическое применение системы с естественной циркуляцией теплоносителя (на твердотопливном котле):
Таким образом, более эффективными можно считать двухтрубные системы отопления с жидким теплоносителем, оборудованные газовым или электрическим котлом и циркуляционным насосом. Комбинированные системы являются более действенными, подбор источников тепла зависит от этажности и конструкции дома.
В любом случае для составления индивидуальной схемы советуем проконсультироваться с теплотехниками и проектировщиками.
