Для обладателей пригородной недвижимости организация автономной системы нагрева воды является практически необходимостью. Ведь согласитесь, о каком комфорте может идти речь, если в доме нет теплой воды? Электрические приборы для подогрева воды исключительно популярны при организации автономного водоснабжения частного дома.
Такие устройства можно использовать так же в квартирах, чтобы не было заморочек с горячей водой. Стоят они немало, поэтому установка накопительного водонагревателя своими руками позволит значительно сократить расходы.
В этом материале речь пойдет о правилах установки этих приборов. Мы расскажем, как они работают и что надо знать перед началом монтажа. Также в статье вы найдете схемы, позволяющие правильно выполнить установку накопительного водонагревателя. Для наглядности статья включает видеоролики с советами по монтажу нагревателей.
Как это работает?
Электрические водонагреватели накопительного типа устроены достаточно просто-напросто. Обычно такой прибор представляет собой емкость, внутри которой установлен нагревательный элемент — мощнейший ТЭН. Поскольку прибор предназначен для хранения горячей воды, его в обязательном порядке утепляют.
Внутри встроены две трубы: по одной из них делается забор холодной воды из водопроводной системы, по второй на контур ГВС подается подогретый до определенной температуры поток. Для регулирования работы прибора употребляется блок автоматического управления.
Фото из Основная особенность накопительного водонагревателя заключается в том, что он готовит к употреблению и включает в себе запас горячей воды Водонагреватели накопительной разновидности обрабатывают объем воды, заданный объемом бака, и поддерживают ее температуру Питающиеся от электро сети накопительные водонагреватели греют воду до 55 — 85° и держат нагрев на достигнутом уровне. Эти действия нуждаются в маленьком количестве электроэнергии Электрический бойлер даже емкостью в 150 л потребляет не более 1,5 кВт электроэнергии Водонагреватели накопительного принципа действия выпускают в вертикальном, горизонтальном, напольном и стенном исполнении Кроме электрических моделей производятся бойлеры, подключаемые к газовым, твердотопливным и жидкотопливным котлам Обе разновидности представляют собою два установленных друг в дружку бака. В электрических агрегатах между баками проложен утеплитель, в подключенных к котлам бойлерах буквально через это пространство проходит нагретый котлом теплоноситель По мере расхода воды из внутреннего бака системы делается ее пополнение из сети холодного водоснабжения и постепенный нагрев до заданных параметров температуры Характерные отличия накопительного оборудованияСпецифика работы накопительных нагревателейЭнергопотребление электро нагревающих моделейСредние потребности электрического бойлераВарианты исполнения накопительных агрегатовПодключение водонагревателя к котлуПринцип сохранения приобретенного при нагреве теплаСхема работы накопительных агрегатов
Этот комплекс устройств контролирует забор воды, температуру ее нагрева воды, включает и отключает ТЭН по мере необходимости. Также блок управления снабжен модулем автоматического отключения электропитания на случай, если снутри емкости отсутствует вода.
Недопустимо включать нагреватель, если ТЭН не покрыт водой, такая ситуация приведет к скорой поломке прибора.
А о том, как избрать накопительный водонагреватель и не прогадать с выбором, можно прочесть в этой статье.

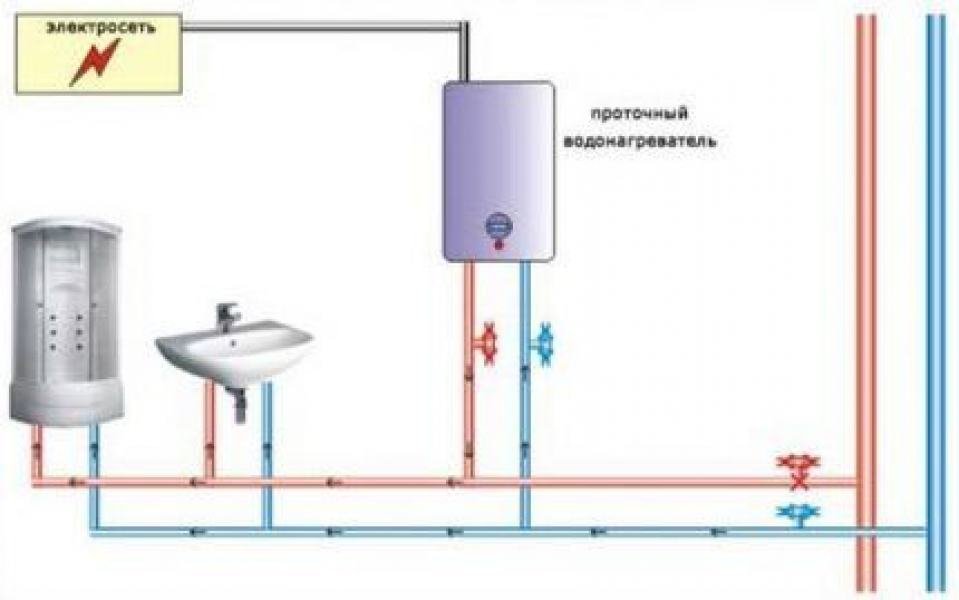

Эта схема наглядно демонстрирует принцип работы накопительного водонагревателя, а также общий порядок его подключения к системе водопровода в квартире
Порядок установки таких нагревателей
Обычная конструкция обеспечивает исключительную надежность накопительных водонагревателей. Установить такой прибор не слишком сложно, но нужно учесть ряд важных нюансов.
Сначала нужно выбрать место, где будет установлен нагреватель. После этого делают его установку, а также подключение к водопроводной системе и к электропитанию.
Для бытовых нужд чаще всего используют относительно маленькие настенные модели. Их подвешивают на специальных кронштейнах. Для модели вертикального типа используют два кронштейна, а для горизонтального прибора пригодится четыре таких элемента.
Порядок закрепления кронштейнов на стене прост, для этого обычно используют подходящие шурупы и шуруповерт.
На этой схеме наглядно отражены рекомендации и нормы для подвешивания накопительного водонагревателя на стену. Ненадежный или неверный крепеж может вызвать обрушение устройства
Между кронштейнами, на которых устанавливают вертикальные модели водонагревателей, должно быть расстояние 180 мм. Для спец монтажа горизонтальных моделей используют кронштейны с петлями.
При этом необходимо выдержать расстояние между защитной крышкой и поверхностями других объектов не мение 300 мм для устройств объемом до 80 л, и не менее 500 мм — для нагревателей с емкостью 100-200 л.
Не следует устанавливать вертикальную модель в горизонтальном положении или и наоборот, класть на бок вертикальный нагреватель. Это грубое нарушение условий эксплуатации и техники безопасности прибора, которое может привести не только лишь к поломке оборудования, но и к опасной аварии.
С помощью уровня следует проверить правильность положения отдельных креплений относительно друг друга. Что касается места установки водонагревателя, то его рекомендуется выбрать как можно ближе к точкам разбора теплой воды.
Это позволит быстрее доставлять горячую воду к потребителю, т.е. сократить потери тепла во время транспортировки.

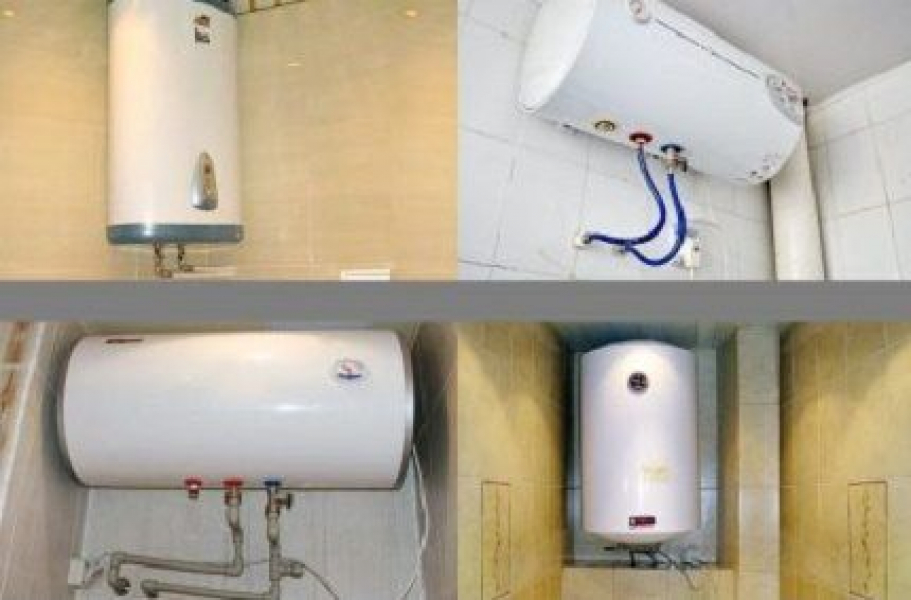

Для бытовых нужд почаще всего используют настенные модели накопительных водонагревателей. Все модели таких устройств обладают лаконичным и симпатичным дизайном
Неопытные мастера порой совершают ошибку — прикрепляют кронштейны к перегородкам из гипсокартона. Несущая способность таких конструкций очень мала, чтобы выдержать вес устройства.
Даже если установленный подобным образом водонагреватель не рухнет сходу, это может произойти после того, как он будет заполнен водой.
Отдельный случай — это установка накопительного водонагревателя на гипсовой стенке, за которой находится несущая стена. В этом случае следует использовать специальные крепежные элементы достаточной длины, чтобы они прошли буквально через фальш-стену и погрузились в толщу несущей конструкции, которая и примет на себя основную нагрузку.
Разумеется, место, в котором установлен накопительный нагреватель, должно быть легкодоступным для обслуживания, корректировки настроек, ремонта и т.п. Дизайн таких приборов обычно достаточно привлекательный, поэтому в области сочетания с иными предметами интерьера проблем возникнуть не должно.
Конечно, перед началом работ по установке следует изучить аннотацию производителя, чтобы учесть имеющиеся в этом документе рекомендации.
Если накопительный водонагреватель устанавливают в квартире высотного дома, при его поломке возникает опасность затопления помещений, которые расположены этажом ниже. Поэтому рекомендуется перед установкой прибора позаботиться о гидроизоляции предназначенного для него помещения.

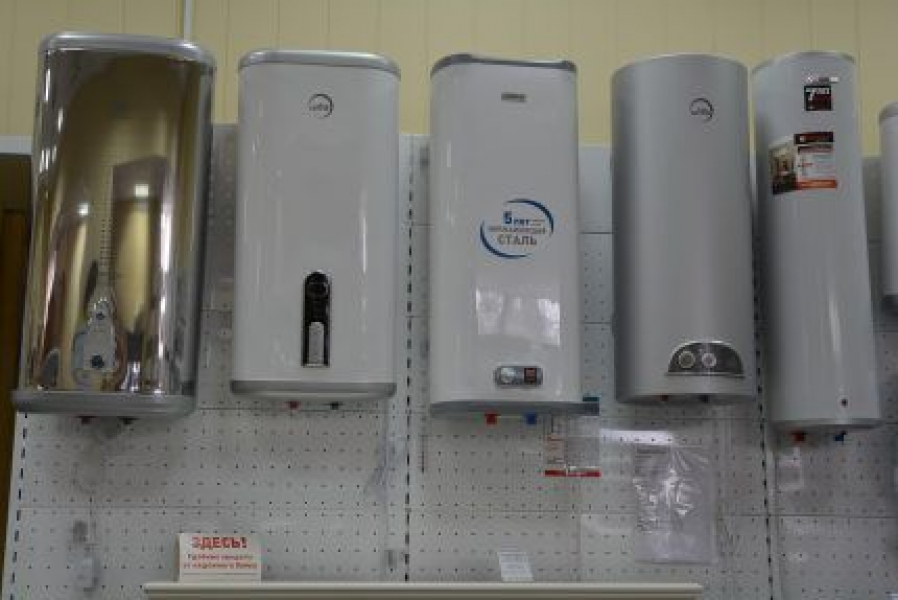

Фото из У электро накопительных водонагревателей нет ограничений в сфере применения. Их устанавливают в квартирах многоэтажек и в частных домах Изготовление накопительного оборудование делается с учетом предстоящих эксплуатационных условий. Электрическая составляющая всех моделей защищена от воздействия влаги КПД электро накопителя напрямую зависит от мощности ТЭНа. Даже небольшой по полезному литражу прибор с мощным нагревателем способен очень быстро обрабатывать воду и поставлять большой объем воды Водонагреватели накопительного типа с небольшим баком в многоэтажках употребляют преимущественно как дополнительное оборудование в период сезонного отключения поставок ГВС Сфера применения накопительных водонагревателейЗащита оборудования от попадания водыОриентиры выбора электро накопителяИспользование малогабаритных накопителей
Альтернативным вариантом защиты от таких неприятностей может стать специальный поддон, снабженный сточным отверстием и присоединенный к канализационной системе.
Если в доме имеется автоматизированная система защиты от протечек, имеет смысл установить один из датчиков конкретно под водонагревателем. Полностью от затопления эта мера не спасет, но поможет минимизировать ущерб.
Поскольку рекомендуется ставить накопительный водонагреватель как можно ближе к точкам забора теплой воды, следует убедиться, что устройство в достаточной степени защищено от воздействия влаги.
Если нагреватель будет размещен рядом с мойкой, умывальником или ванной, попадание брызг на поверхность корпуса практически неизбежно. Возможен и более довольно серьезный контакт с водой, что представляет опасность для любого электроприбора.
Перед тем, как установить в квартире накопительный водонагреватель, следует направить внимание на маркировку устройства. Способность прибора переносить внешнее воздействие отражена специальным индексом IPXX, где XX — числа.
Значения первого показателя индекса защиты IP:
Первая цифра индекса отражает устойчивость электроприбора к контакту с сторонними предметами. Вторая из них указывает на степень защищенности прибора от воздействия влаги.
Значения первого показателя индекса защиты IP:
Эта информация позволит оценить условия функционирования водонагревателя с точки зрения защищенности. Пригодятся эти сведения и для установки других электроприборов.
Большинство накопительных водонагревателей не нуждаются в чрезмерно высокой степени защиты, к примеру, для работы под водой. Чаще всего, такие приборы маркируют как IP25. Этот уровень вполне можно обеспечить в домашних критериях.
Подключение к водопроводной системе
Сливное отверстие нагревателей этого типа независимо от модели обычно находится понизу. Сначала следует собрать и установить так называемую группу безопасности. Это набор клапанов и фитингов, призванный предупредить различные аварийные ситуации, которые могут возникнуть во время работы прибора.
Вверху устанавливают переходник, который нередко называют “американкой”. Далее навинчивают бронзовый тройник. К его нижней части присоединяют обратный клапан, который не дает воде вылиться назад в водопроводную систему. К боковому ответвлению тройника присоединяют еще один тройник.

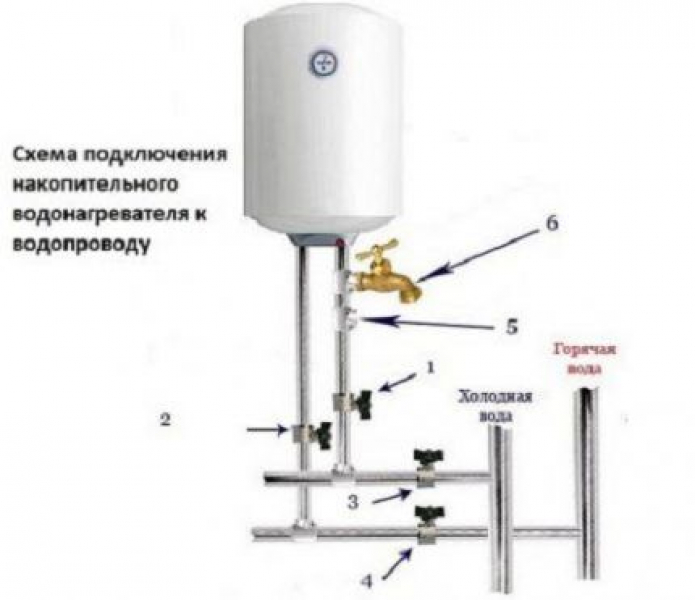

На схеме подробно представлено подключение накопительного водонагревателя: стояки теплой и холодной воды, водопроводные краны (1 и 2); запорные краны (3 и 4); обратный клапан (5); сливной вентиль (6)

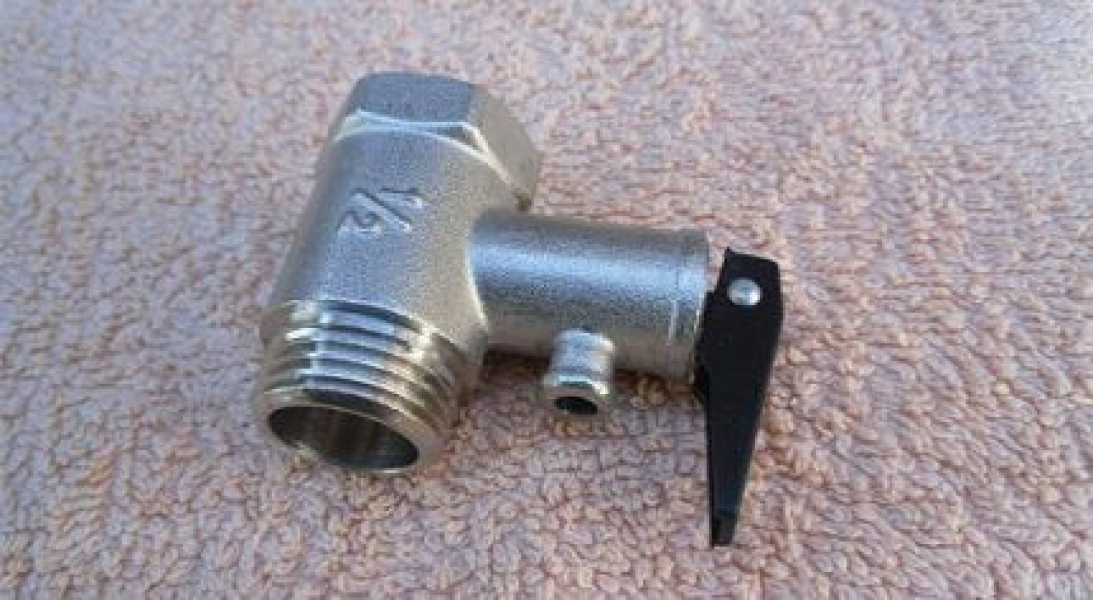

На него укрепляют предохранительный клапан на 6 бар, чтобы обеспечить возможность в автоматическом режиме понизить давление внутри емкости, если оно достигнуло критического уровня.
К этому же тройнику присоединяют специальный компрессионный фитинг для водопроводной трубы. По ней при избыточном давлении из накопителя будет отводиться в сточную канаву часть воды.
Схема группы безопасности накопительного водонагревателя. Этот комплекс устройств предотвращает опасное опустошение емкости прибора и удаляет сверхизбыточную воду, если давление внутри превышает норму
После установки прибора обязательно следует убедиться, что отверстие клапана давления остается открытым, по другому устройство просто не сработает.
Все резьбовые соединения следует уплотнить и загерметизировать. Специалисты рекомендуют отвести на высыхание герметика не мение четырех часов.

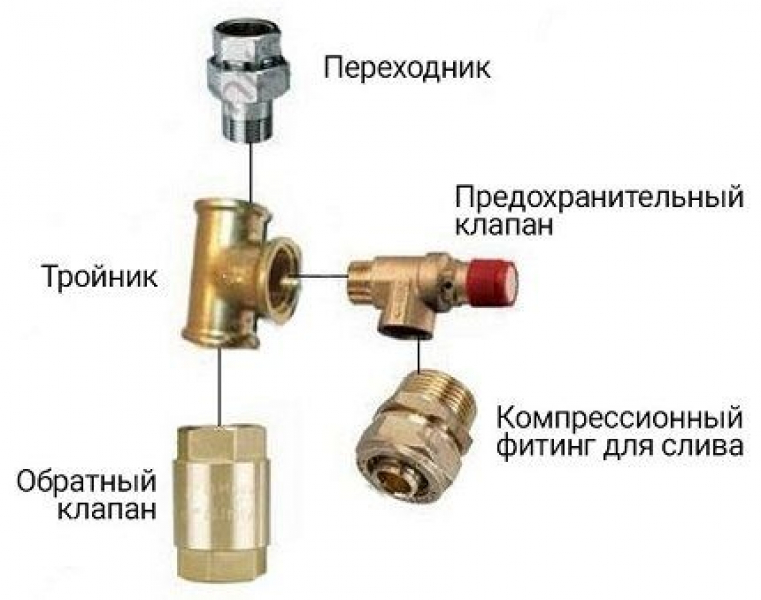

На фото наглядно представлены и подписаны элементы группы безопасности накопительного водонагревателя. При установке устройства принципиально точно соблюдать последовательность их соединения
Для соединения прибора со стояком холодной воды можно использовать железные, медные, пластиковые или металлопластиковые трубы. При самостоятельном выполнении монтажа чаще всего используют пластиковые трубы, так как паять их относительно не сложно.
Некоторые используют для этих целей гибкие шланги, но это решение себя не оправдывает. Как показала практика, такие элементы очень быстро изнашиваются.

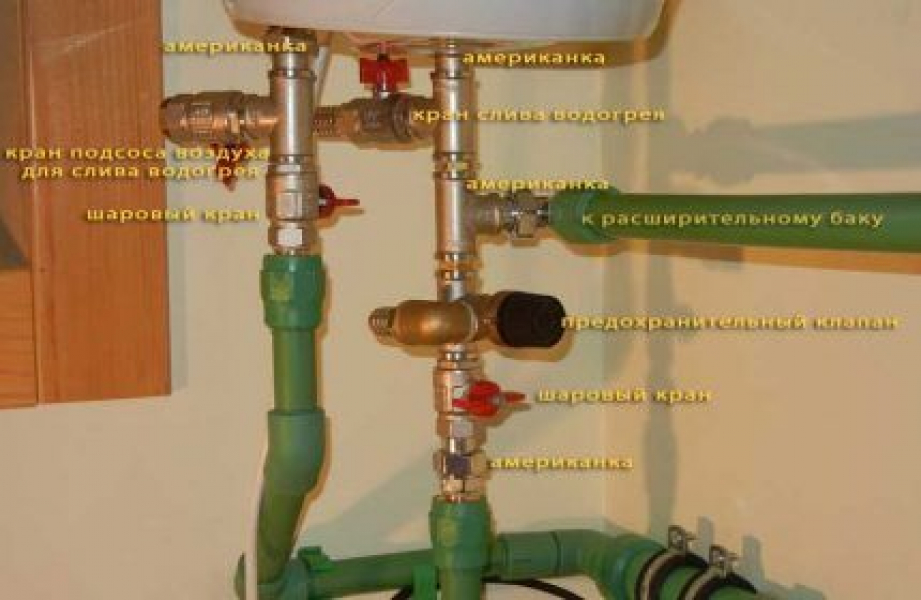

Отдельные элементы группы безопасности накопительного водонагревателя соединяются при помощи резьбы. В соответствии с нормами эти места следует уплотнить и обработать герметиком
Понятно, что перед врезкой труб теплую и холодную воду, поступающую в квартиру, следует перекрыть. Между стояком холодной воды и нагревателем следует установить запорный кран, чтобы при необходимости можно было отключить воду, поступающую к устройству. Все соединения кропотливо герметизируются.
Теперь нужно подвести еще одну трубу, которая соединит нагреватель с системой горячего водоснабжения в квартире. На этом участке пригодится еще один запорный кран: между стояком горячей воды и нагревателем.
Этот кран должен быть постоянно перекрыт, чтобы подогретая вода из бойлера не попадала в общий горячий стояк дома. Снова надо проследить за уплотнением и герметизацией всех соединений.
Запорный кран для холодной воды между нагревательным прибором и стояками обязаны быть установлены таким образом, чтобы в закрытом виде он не препятствовал поступлению воды к другим потребителям, отсекая только лишь нагреватель.
А подключение к системе горячего водоснабжения нужно сделать так, чтобы при необходимости можно было вернуть поступление горячей воды с общего стояка на систему в квартире.
На этом подключение к водопроводной системе можно считать завершенным. Некие специалисты на этом этапе рекомендуют выполнить предварительную проверку: наполнить емкость водой, а затем слить ее и проследить, не появится ли течь. Такую проверку можно делать только лишь после того, как герметик полностью высохнет на всех соединениях.
Водонагреватель и автономное водоснабжение
В частных домовладениях обычно применяется не централизованное, а автономное водоснабжение. В таковой ситуации применение накопительного водонагревателя вполне оправданно и возможно. Но схема подключения должна быть чуть-чуть изменена. Источником воды в таком случае обычно служит бак, установленный на чердаке или верхнем этаже.

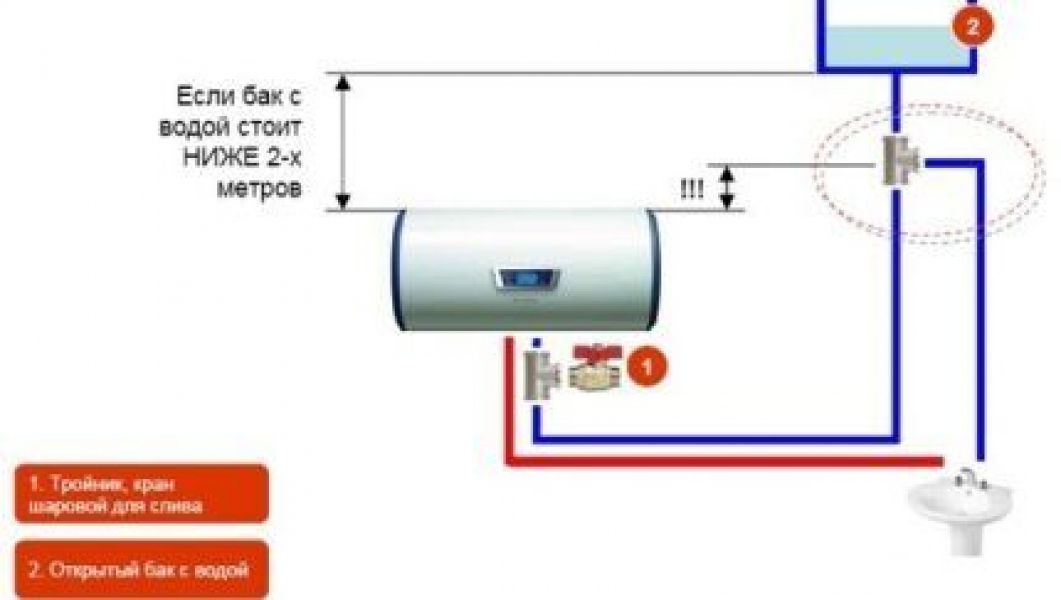

На данной схеме отражены особенности подключения к автономной водопроводной системе накопительного водонагревателя, если расстояние по вертикали меж нагревательным прибором и резервуаром с водой составляет менее двух метров
Нужно измерить вертикальное расстояние меж этим баком и водонагревателем. Если оно менее двух метров, то на выходе из бака устанавливают тройник, чтобы отвести часть прохладной воды к нагревательному устройству таким образом, чтобы труба находилась выше уровня, на котором установлен нагреватель. Тройник с оборотным клапаном и отводом для слива устанавливают на входе трубопровода холодной воды в устройство.

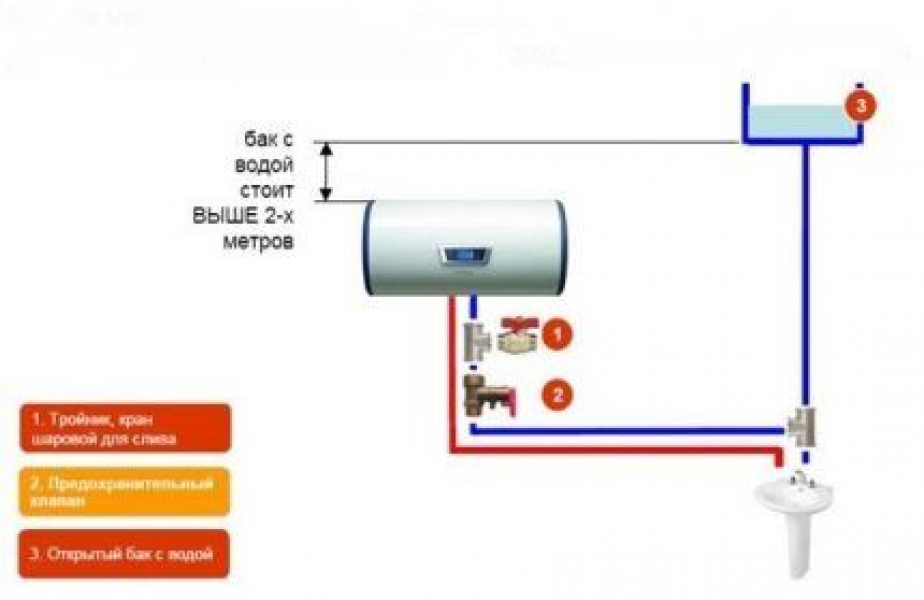

Если же расстояние от бака с водой до нагревателя по вертикали превосходит два метра, то отвод выполняют ниже, чем уровень установки нагревателя. При этом на вводе холодной воды в уст-во устанавливают тройник с отводом избыточной воды в канализацию, а чуть ниже присоединяют обратный клапан.
Эта схема показывает вариант подключения накопительного водонагревателя в доме с автономной системой водоснабжения, если вертикальное расстояние меж баком и нагревателем более двух метров
Перед установкой водонагревателя следует измерить давление воды в автономной системе дома. Если оно превосходит уровень в шесть бар, необходимо дополнить схему установки специальным понижающим редуктором. Чрезмерно сильный напор воды, поступающей в нагреватель, может привести к поломке оборудования.
Электронная часть монтажа
Подключение накопительного водонагревателя к электропитанию кажется задачей очень простой, поскольку для этого надо просто включить прибор в розетку. Бытовые нагреватели обычно рассчитаны на стандартное напряжение в 220 В.
Но абсолютно каждый, кто хоть немного знаком с работой электрических сетей, понимает, что для таких мощных приборов обычная розетка может оказаться совсем непригодной.
Для начала следует оценить состояние электропроводки в квартире или доме и выяснить, на какую максимальную нагрузку она рассчитана. Подключение к одной спец линии одновременно нескольких приборов высокой мощности может стать фатальным для системы.
Например, если сразу включить нагреватель и бытовую электроплиту/автоматическую стиральную машину, проводка может перегореть, вызвать пожар и т.п.
Безопаснее и надежнее подвести отдельный кабель для водонагревателя от электрощита. Важный показатель в этой ситуации — сечение электрического кабеля. Минимальное сечение кабеля можно вычислить, используя спец таблицы.
При этом следует учитывать рабочее напряжение, фазы, материал, из которого изготовлен кабель, будет ли проводка сокрытой и т.п. Для водонагревателей обычно используют двужильный медный или алюминиевый кабель, напряжение 220 В, одна фаза.

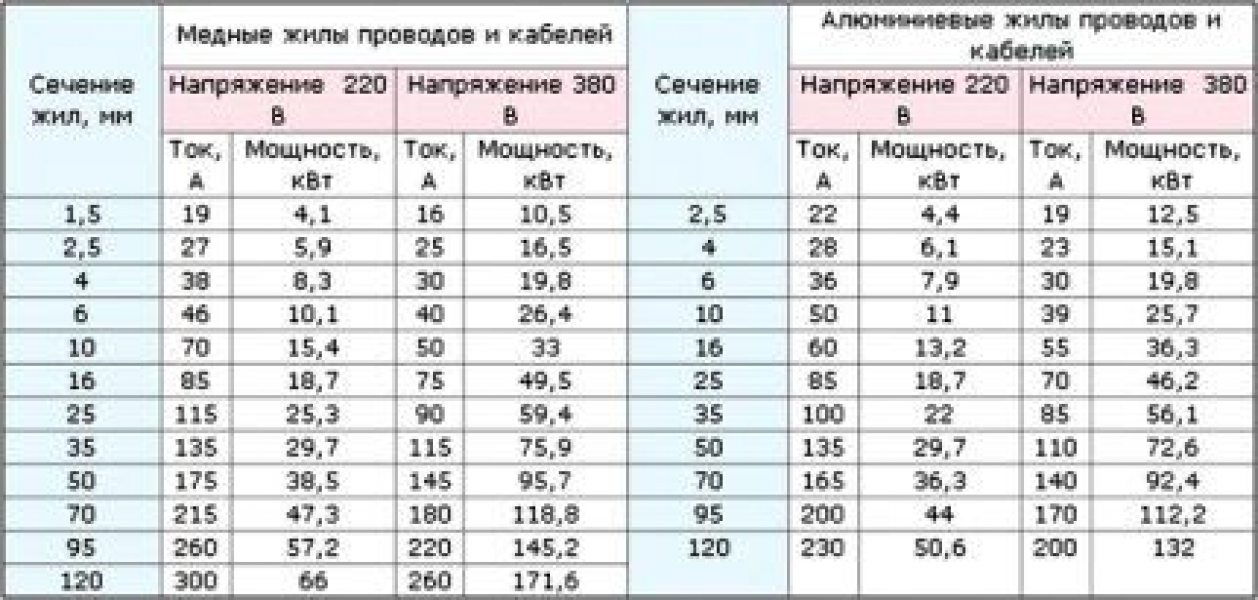

Эта таблица очень поможет выбрать кабель подходящего сечения для подключения накопительного водонагревателя к электропитанию. Использование некачественного кабеля может вызвать страшную аварию
Если нагреватель устанавливают в помещении с повышенной влажностью (ванной комнате, кухне и т.п.), следует использовать спец влагозащищенные розетки.
Кроме того, для двухфазных котлов практически всегда необходимо устанавливать УЗО — уст-во защитного отключения. Кабель также должен быть защищенным от влаги, а также прочным и достаточно эластичным.
Почаще всего накопительные водонагреватели устанавливают в местах с повышенной влажностью, например, в ванной комнате. Здесь нужно использовать специальные влагозащищенные розетки
Не стоит экономить на кабеле, покупая продукцию сомнительного качества. За исключением того, брать электрокабель для подключения накопительного нагревателя нужно с достаточным запасом. Провод не должен находиться в натянутом состоянии.
Перед подключением следует пристально изучить маркировку кабеля. Неопытные новички иногда путаются и подключают фазу к контуру заземления.
Если опыта в выполнении электромонтажных работ нет, имеет толк обратиться за консультацией к опытному электрику или поручить ему выполнение этого этапа установки водонагревателя.
В обязательном порядке следует позаботиться о заземлении нагревателя. Для этого можно использовать кусочек металлической проволоки, один конец которой закрепляют на корпусе нагревателя, а второй присоединяют к контуру заземления.
Выводы и полезное Video по теме
Описание порядка установки накопительного водонагревателя приведено здесь:
В этом видеоматериале содержится ряд нужных советов по монтажу водонагревателей накопительного типа:
Накопительные водонагреватели популярны и надежны, они обеспечивают дом горячей водой в нужном количестве. Их установку выполнить не так уж сложно, но нужно четко соблюдать рекомендации производителя и технику безопасности.
Если у вас есть нужный опыт или знания по установке накопительных водонагревателей, пожалуйста, поделитесь им с нашими читателями. Оставляйте свои комменты внизу статьи. Там же можно задать вопросы по теме статьи.
