Беседка своими руками: чертежи, размеры и пошаговое изготовление

Признаться честно, я длительно откладывал строительство беседки. Всё казалось: сложно, дорого, не получится. Но когда наконец взялся — понял, что это один из самых признательных проектов для дачника. Беседка своими руками — это не просто экономия, это удовольствие от процесса и огромная гордость за итог.

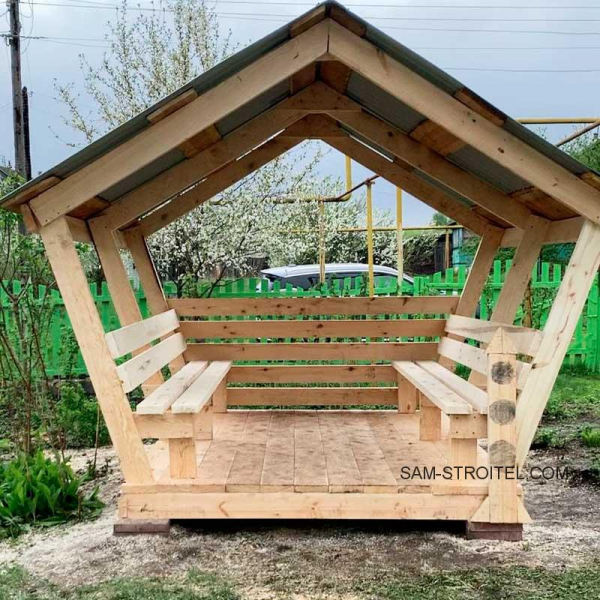

По фотографиям и чертежам, которые мы рассмотрим в этой статье, можно построить классическую деревянную беседку с двускатной крышей размером 2000×1800 мм с высотой конька 2300 мм. Конструкция обычная, надёжная и невероятно красивая — особенно когда дерево чуть потемнеет от времени и вокруг разрастётся зелень.

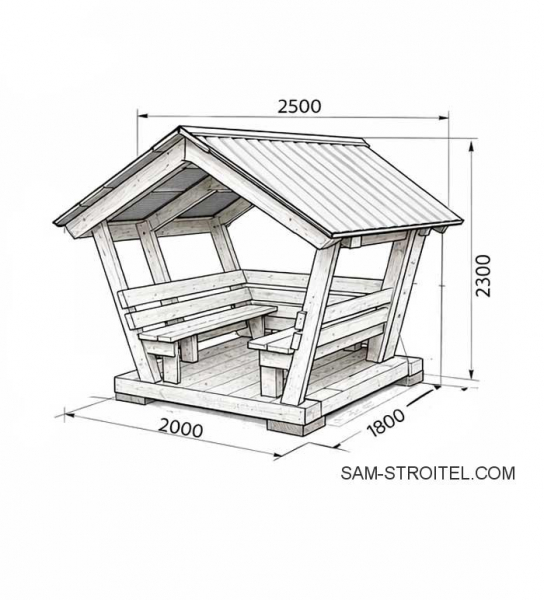

Чертежи беседки: разбираем размеры и конструкцию

Прежде чем забирать в руки пилу, нужно чётко понять, что именно вы строите. Хороший чертёж — это половина успеха.

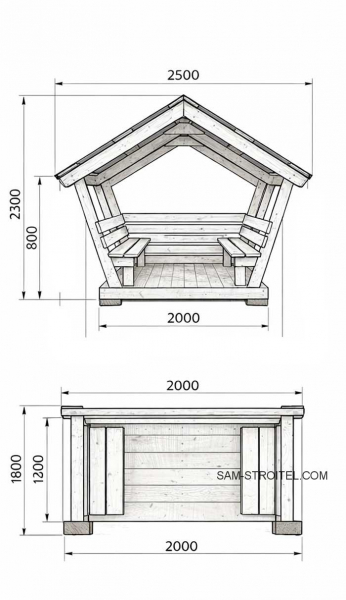

Главные размеры беседки по чертежу

Вот ключевые параметры конструкции, которую мы разбираем:

«Беседка — это не просто-напросто постройка. Это место, где рождаются семейные традиции, где дети вырастают, где принимаются важные решения за чашкой чая. Стройте её с душой.»

На чертеже отлично видно, что конструкция состоит из двух ключевых частей: нижнего яруса (основание, пол, ограждение со скамейками) и верхнего яруса (стойки, стропильная система, крыша). Это принципиально понимать, потому что строить мы будем именно в такой последовательности — снизу вверх.

Материалы и инструменты: что надо подготовить

Список необходимых материалов

• Брус 100×100 мм — для угловых стоек (4 шт., длина 2,3 м абсолютно каждая)
• Брус 50×100 мм — для обвязки, стропил и перемычек
• Доска 40×150 мм — для пола и скамеек
• Доска 20×100 мм — для обшивки боковых стен и спинок
• Металлочерепица или профнастил — для кровли
• Анкерные болты или винтовые сваи — для фундамента
• Антисептик для дерева — непременно!
• Саморезы 50 мм и 80 мм — несколько упаковок
• Металлические уголки и пластины — для усиления соединений
• Битумная мастика или рубероид — для гидроизоляции опорных точек

Перечень инструментов

• Циркулярная пила или торцовочная пила
• Шуруповёрт (желательно два — один всегда садится в самый неподходящий момент)
• Спец уровень строительный (не менее 60 см)
• Рулетка, угольник, карандаш
• Молоток, гвоздодёр
• Электролобзик
• Ручная ножовка
• Стремянка или леса

Лайфхак: Все древесные элементы обработайте антисептиком до сборки, а не после. Так вы защитите торцы и труднодоступные места соединений, куда позже кисть не пролезет. Это правило опытных плотников, которое новички чаще всего игнорируют — и потом жалеют.

Фундамент для беседки: не третируйте основой

Небольшую беседку 2×1,8 м не нужно ставить на капитальный фундамент. Отлично подойдут:

Точечный фундамент на столбиках — самый очень распространенный вариант. Бетонные блоки просто укладываются на утрамбованную щебёночную подушку.

Винтовые сваи — быстро, накрепко, можно закрутить вдвоём за полдня. Очень удобный вариант для неровного участка.

Совет: Не ставьте беседку прямо на землю без фундамента, даже если весьма хочется сэкономить время. Дерево, лежащее на грунте, начнёт гнить через 2–3 года. Издержите лишние два часа на нормальное основание — и беседка простоит 15–20 лет.

Под нашу беседку достаточно 6 опорных точек: 4 угловых и 2 по центру длинноватых сторон.

Пошаговое изготовление беседки: от фундамента до крыши

Шаг 1. Разметка и фундамент

Вбейте колышки по периметру будущей беседки (2000×1800 мм), натяните шнур. Проверьте диагонали — они обязаны быть равны. Это простое правило избавит вас от перекошенной конструкции.

Установите опорные точки строго по уровню. Перепад меж опорами не должен превышать 5 мм — иначе пол будет «гулять».

Шаг 2. Нижняя обвязка и пол

На опорные точки укладывается нижняя обвязка из бруса 100×100 мм по периметру. Соединение в углах — в полдерева или на железных уголках. Обвязка крепится к фундаменту анкерами.

Далее укладываются лаги из бруса 50×100 мм с шагом 400–500 мм. На лаги устанавливается половая доска 40×150 мм. Доски лучше укладывать с небольшим зазором 3–5 мм — для вентиляции и стока воды.

Шаг 3. Угловые стойки

Четыре стойки из бруса 100×100 мм инсталлируются строго вертикально (проверяйте уровнем с двух сторон!) и фиксируются временными укосинами. Высота стоек — 1800 мм согласно чертежу.

Лайфхак: Пока раствор схватывается или пока напарник держит стойку, закрепите её временно длинноватой доской, прибитой наискосок к полу. Это освободит вам руки и нервы.

Шаг 4. Верхняя обвязка и боковые стены

По верху стоек монтируется верхняя обвязка из бруса 50×100 мм. Затем устанавливаются промежуточные элементы боковых стен. Согласно чертежу и реальному фото, боковые стенки зашиваются горизонтальными досками примерно до высоты 1200 мм — это конечно создает ощущение защищённости и уюта, не перекрывая вид.

Передняя сторона остаётся открытой — это классическое решение для беседки-навеса.

Шаг 5. Лавки и спинки

Скамейки встраиваются непосредственно в конструкцию боковых стенок — это видно и на чертеже, и на фотографии готовой беседки. Высота сидения — 450–480 мм от пола, ширина сиденья — 350–400 мм. Спинки монтируются под углом 10–15 градусов назад — так сидеть значительно удобнее.

Шаг 6. Стропильная система

Это самый ответственный шаг. Двускатная крыша нашей беседки имеет довольно крутой уклон — это хорошо видно на чертеже и фото, конёк подымается до 2300 мм при высоте стен 1800 мм.

Стропильные фермы собираются на земле, а затем поднимаются и крепятся к верхней обвязке. На нашу беседку понадобится 3 фермы: две торцевые и одна центральная.

Шаг стропил — 600 мм. Стропила из доски 50×150 мм соединяются в коньке железной пластиной или врубкой. Обязательно добавьте ригели (горизонтальные затяжки) — они не дадут стропилам «разъехаться» под нагрузкой снега.

Шаг 7. Обрешётка и кровля

По стропилам устанавливается обрешётка. Под металлочерепицу — с шагом 350 мм, под профнастил — сплошная или с шагом 200–300 мм. Обрешётка из доски 25×100 мм.

Кровельный спец материал укладывается снизу вверх с нахлёстом согласно инструкции производителя. Конёк закрывается коньковым элементом.

Совет: Выведите свесы крыши как минимум на 300–400 мм за пределы стенок. Это защитит стены и скамейки от косого дождя. На нашем чертеже свес составляет 250 мм с каждой стороны — крыша 2500 мм при ширине основания 2000 мм.

Финальная отделка: как сделать беседку красивой и долговечной

После сборки конструкции не спешите расслабляться. Финишная отделка — это то, что отличает «сарайчик» от «беседки мечты».

Что нужно сделать обязательно:

• Покрыть все деревянные поверхности антисептической пропиткой в 2 слоя
• Дать пропитке полностью высохнуть (24–48 часов)
• Выкрасить или покрыть лаком на масляной или алкидной основе
• Закрыть все торцы досок — они впитывают влагу в первую очередь
• Проверить и затянуть все соединения буквально через неделю после сборки

Лайфхак: Для придания дереву красивого «состаренного» оттенка без химии попробуйте морилку на аква основе перед лакировкой. Цвет «орех» или «тик» отлично подчёркивает текстуру сосны и выглядит куда богаче, чем натуральное дерево.

Ответы на пользующиеся популярностью вопросы о строительстве беседки

Сколько времени займёт постройка беседки своими руками? При наличии всех материалов и 2-ух помощников — 2–3 выходных дня. В одиночку — 4–5 дней. Не торопитесь: спешка при установке стоек и стропил приводит к перекосам, которые позже очень сложно исправить.

Какое дерево лучше выбрать для беседки? Оптимальный вариант — сосна камерной сушки. Она доступна, отлично обрабатывается и при правильной пропитке служит очень долго. Лиственница дороже, но значительно устойчивее к влаге — её в особенности рекомендуют для нижней обвязки и пола.

Чем покрасить беседку снаружи? Лучший выбор — алкидная эмаль или акриловый лак с УФ-защитой. Они не облазят от перепадов температур и держатся 5–7 лет без обновления. Опасайтесь дешёвых красок на меловой основе — они смываются уже на второй сезон.

Как защитить пол беседки от гниения? Используйте доску шириной не менее 40 мм, оставляйте зазоры между досками, пропитайте торцы отработанным машинным маслом или особым составом для наружных работ. Раз в 2–3 года обновляйте покрытие.

Можно ли построить беседку в одиночку? На теоретическом уровне — да. Практически — установка стоек и стропильных ферм без помощника превращается в акробатический номер. Минимум одного ассистента на эти этапы найдите обязательно. Заодно и веселее.

Типичные ошибки при строительстве беседки своими руками

Обучайтесь на чужих ошибках — своих ещё успеете наделать:

Немного личного: зачем вообще строить самому?

Честно говоря, готовые беседки в магазинах смотрятся неплохо. Но когда ты садишься на скамейку, которую сам прострогал, под крышей, которую сам поднял, в конструкции, которую сам высчитал — это совсем другое ощущение. Это твоё место в прямом смысле слова.

Плюс вы точно знаете, что снутри, из чего сделано и как держится. Никаких сюрпризов через год, когда где-то что-то начинает скрипеть или проседать.

Стройте беседку сами. Это проще, чем кажется, веселее, чем думается, и итог лучше, чем ожидается.
