Буржуйка своими руками: чертежи, размеры и описание

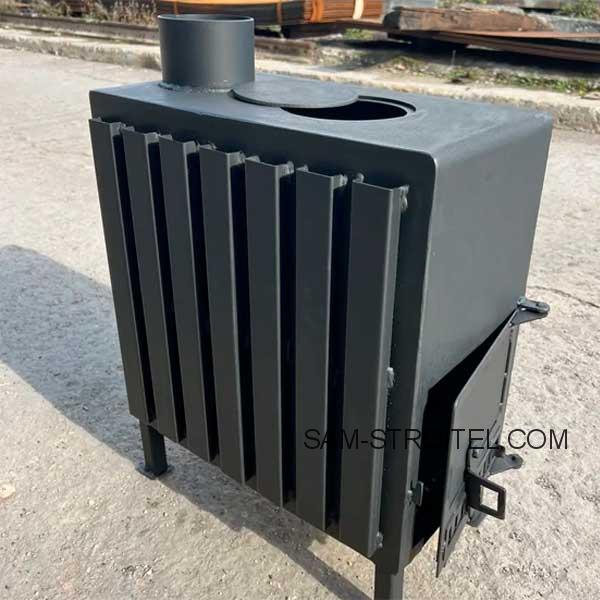

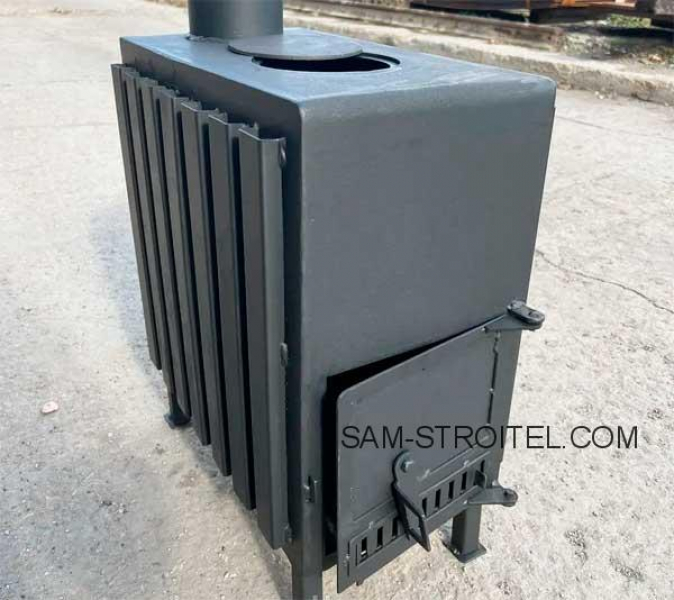

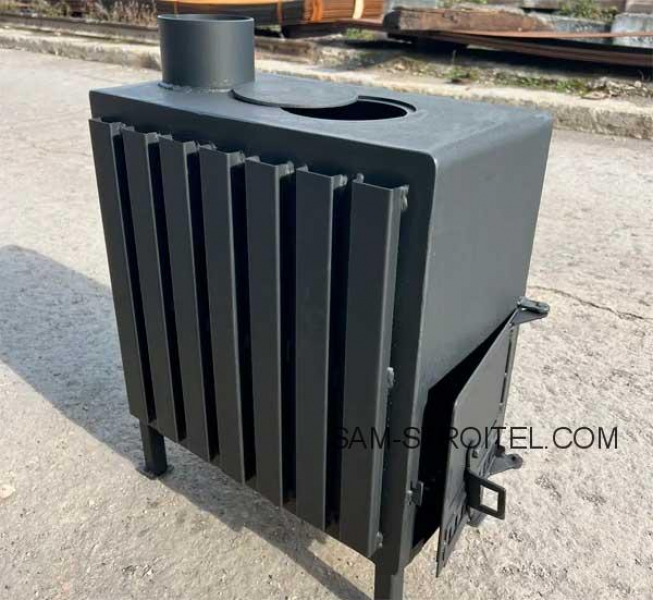

Самодельная отопительно-варочная печь буржуйка с воздушным радиатором.

Создание самодельной печи-буржуйки — это отличный проект для тех, кто хочет сэкономить на обогреве небольшого помещения или дачи.

Как сделать печь буржуйку

Разберём процесс производства такой печи шаг за шагом.

Для изготовления буржуйки потребуются следующие материалы:

— Металлические листы толщиной 3 мм и 4 мм.
— Железные трубы для дымохода и креплений.
— Петли и защелки для дверцы.
— Огнеупорная краска.

Инструменты:

— Болгарка с дисками для резки металла.
— Сварочный аппарат.
— Линейка и угольник для разметки.
— Электродрель.

Создание корпуса

Разметка и резка металла: по чертежу необходимо вырезать листы металла толщиной 4 мм для основания и боковых стен. Верхняя часть и перегородки вырезаются из листов толщиной 3 мм. Размеры и форма вырезаемых частей должны соответствовать чертежу.

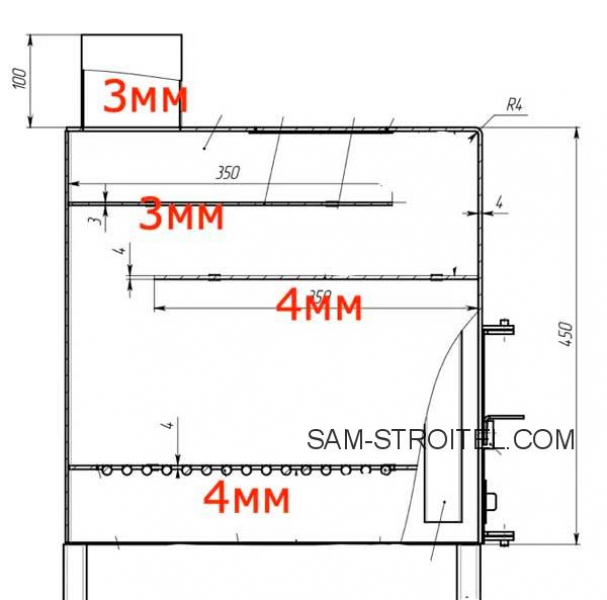

Размеры буржуйки:

— высота (с ножками) – 550 мм;
— ширина – 250 мм;
— глубина – 450 мм.
— вес – 34,5 кг;

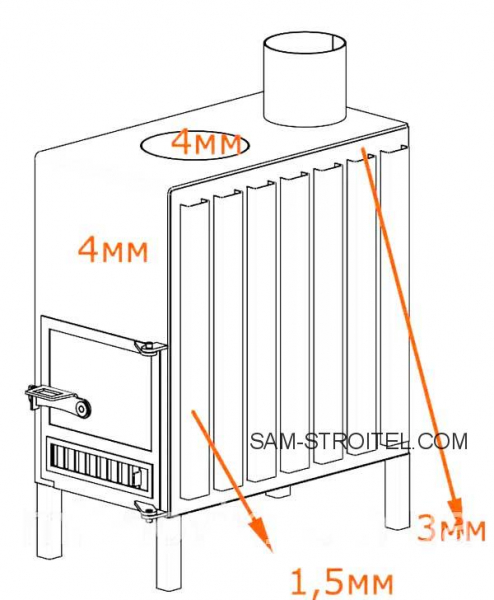

Толщина стенок:

— зольник – 2 мм;
— боковые и задние – 3 мм;
— передняя и верхняя – 4 мм

Сварка корпуса:

— Сначала привариваются боковые стены к основанию.
— Затем прикрепляется задняя стенка и внутренняя перегородка, которая разделяет зону горения и зольник. Эта перегородка делается из 4 мм металла, чтобы выдерживать высокую температуру.

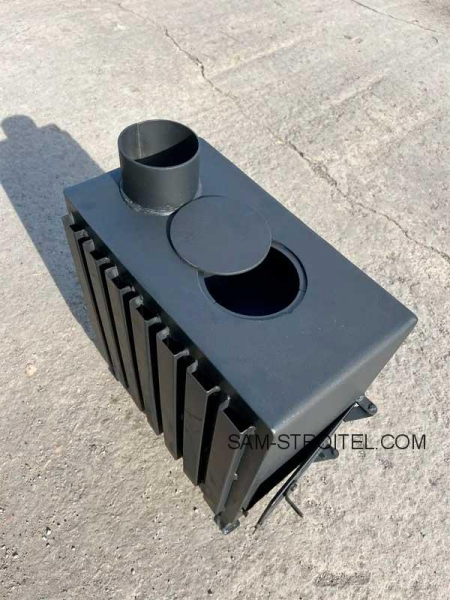

— В верхней части буржуйки оставляем отверстие для дымохода, как обозначено на чертеже.

Изготовление колосников и дверцы. Колосники: внизу печи привариваются колосники — это металлические прутья, которые будут поддерживать пылающее топливо и пропускать воздух для эффективного горения.

Дверца для загрузки топлива: вырезается прямоугольное отверстие на фронтальной стенке. Изготовьте дверцу из 3 мм листа, установив петли и защелку для плотного закрытия.

Установка дымохода. К верхней части корпуса приваривается труба для отвода дыма. Она должна быть крепко закреплена, а стык с корпусом герметично проварен, чтобы избежать утечек дыма в помещение.

Покраска. После сборки конструкции удостоверьтесь, что все швы сварены качественно и нет зазоров. Для защиты металла от коррозии и продления срока службы печи, покройте её огнеупорной краской.

Спец монтаж и эксплуатация. Печь устанавливается на негорючую основу, например, на кирпичи или металлический лист. При монтаже также принципиально обеспечить правильное подключение дымохода для вывода продуктов горения.

Собрать такую буржуйку можно своими руками при наличии базовых способностей работы с металлом и сварочным аппаратом. Этот вид печей является простым, но эффективным решением для отопления маленьких помещений, обеспечивая тепло при минимальных затратах на материалы.
