Сливные канализационные пункты из бетонных колец стали популярны благодаря доступности и низкой стоимости. Если сооружение собрано и устроено правильно, оно служит без ремонта не одно десятилетие. Однако иногда бетонные элементы смещаются, и выгреб перестает выполнять свою функцию – сбор канализационных потоков.
Мы поведаем, что нужно предпринять, если просели кольца сливной ямы, и как предотвратить дальнейшее смещение деталей. В представленной нами статье описаны методы остановки проседания и эффективные действия по восстановлению формы сливной ямы. Даны рекомендации по профилактике подобных процессов.
Конструкции сливных ям из бетонных колец
Чтобы осознать причины смещения и определить способ ремонта комплекс мероприятий по восстановлению работоспособного или исправного состояния какого-либо объекта и/или восстановлению его ресурса, необходимо хорошо представлять конструкционные особенности канализационных сооружений. В собственном большинстве они зарыты в землю, следовательно, нужно уметь разбираться и в характеристиках грунта. Сначала вспомним спецтехнологию монтажа накопителей из бетонных колец.
Как соорудить накопитель для канализации?
Существует множество вариантов строительства сливной ямы, без которой локальная канализационная система являлась бы плохой.
Объемный резервуар, зарытый в грунт на некотором расстоянии от дома, служит для сбора сточных вод. В качестве строительного материала для сборки конструкции используют цементную заливку, готовые бетонные кольца, кирпичную кладку и даже резиновые автомобильные покрышки.

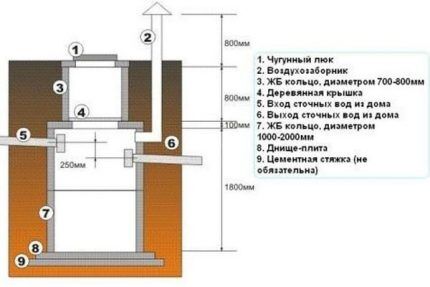

Схема накопительной канализационной емкости, при сборке которой использовали 2 стандартных бетонных кольца, а функцию дна делает строительная плита из бетона
Остановимся на накопительном колодце из железобетонных или бетонных колец. Крупные (диаметром 1 м и более) детали имеют достаточно большой вес, поэтому и транспортировка, и монтаж составных частей осуществляется с помощью спецтехники и рабочих.
Но прочные и довольно износостойкие элементы цилиндрической формы имеют невысокую стоимость, поэтому половина всех выгребных ям на дачных участках и маленьких коттеджах построена именно из них. Для возведения подземного сооружения потребуется 2-3 кольца круглый объект с отверстием внутри (пример: тор или полноторие) фабричного производства.
Самостоятельно делать похожие детали трудно и нерационально, тогда как в продаже есть все составные элементы накопительного резервуара:
Кольца для сборки канализационного колодца на дачном участке можно сделать своими руками. Пошаговое руководство по их изготовлению приведено здесь, рекомендуем ознакомиться с очень полезной информацией.
После подготовительных расчетов приобретают нужный комплект, из которого и собирают канализационный колодец. Перед установкой бетонных деталей нужно вырыть котлован, по ширине и глубине немного превышающий размеры выгреба.

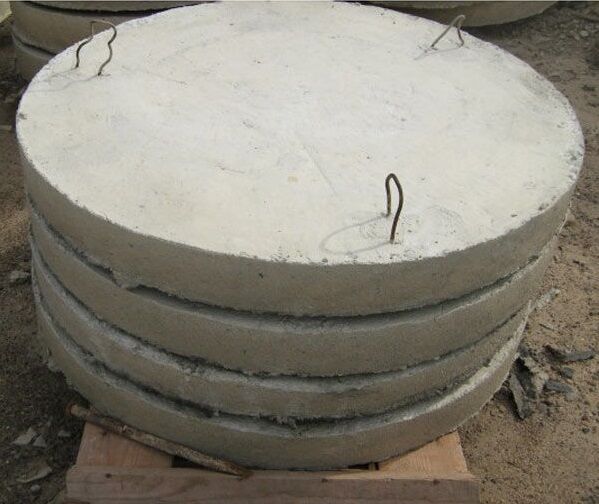

Закрытую с одной стороны деталь, выполняющую функцию дна, можно поменять железобетонной плитой. Ее кладут на выровненное основание может означать и скрепляют с нижним кольцом скобами

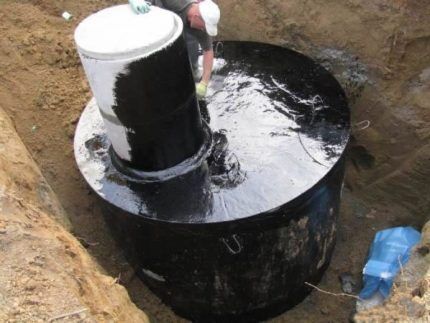

На ровное основание кладут 1-ый элемент – дно конструкции, затем ставят друг на друга от 1 до 4 колец, тщательно герметизируя стыки. Для защиты бетона с обеих сторон (внешней и внутренней) наносят мастику или другую гидроизоляцию.
После обратной засыпки на поверхности остается видна только лишь часть горловины и технический люк. Он нужен для регулярного обслуживания – откачки скопившихся отходов.

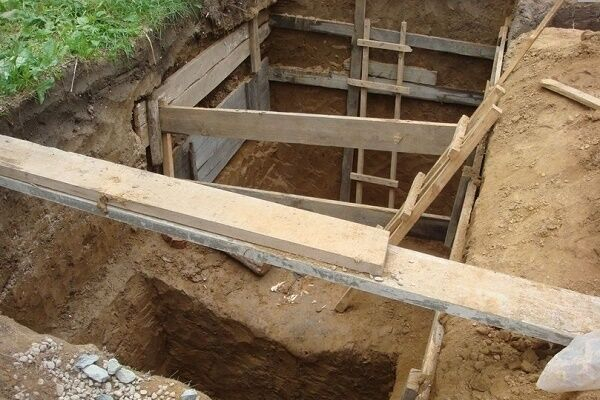

Шаг 1: Устройство многозначное слово котлована для сливной ямы

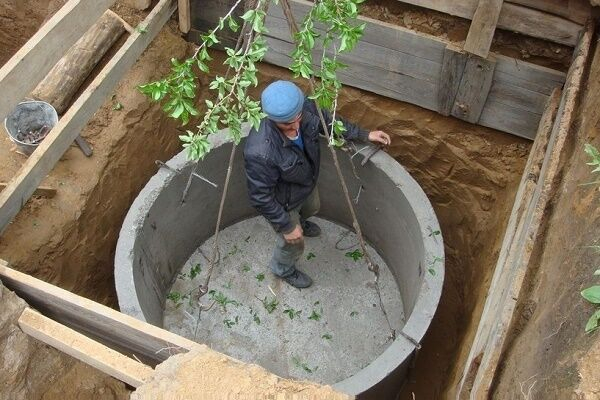

Шаг 2: Стартовое кольцо с литым дном

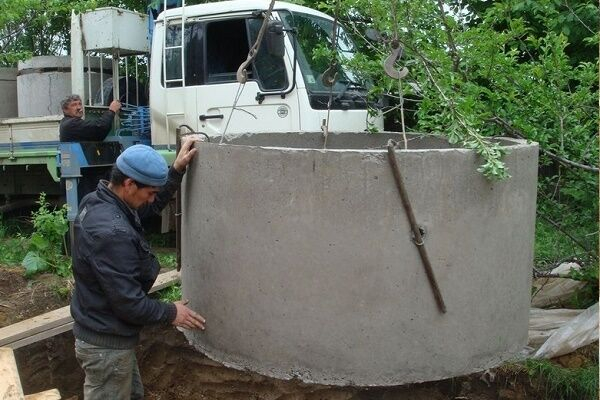

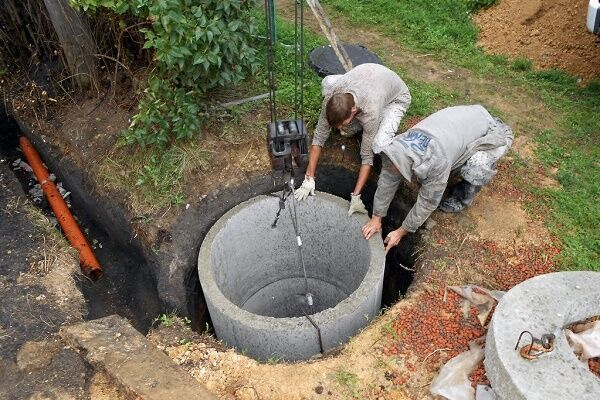

Шаг 3: Установка рядовых колец сливной ямы
Шаг 4: Уст-во горловины сооружения
С традиционными схемами и правилами расчета глубины сливной ямы ознакомит статья, разбирающая все вероятные варианты сооружения.
Особенности устройства выгреба без дна
Сливная яма без дна – это уже не накопитель, а сооружение с частичной фильтрацией стоков. Нижняя часть выгреба не закупорена, а обустроена своеобразным фильтром – толстым слоем из песка и щебня. Рыхлая «подушка» пропускает через себя водянистую среду прямо в грунт, задерживая твердые и крупные частицы.
Если вы хотите построить простейшее очистное сооружение, нужно как минимум две емкости: первая – все тот же накопитель многозначный термин с общим значением «то, что накапливает что-либо» (вещество, энергию, информацию); иногда в переносном смысле — человек, занимающийся накоплением чего-либо (имущества, денег и т. п.) Естественный или искусственный резервуар, хранилище чего-либо; техническое устройство, основной функцией которых является накопление чего-либо: Пруд-накопитель — вид водохранилища, а вторая – фильтрующий колодец.
В первой оседают и частично перерабатываются твердые отходы, а отстоявшаяся жидкость перетекает в последующий резервуар. В нем происходит дальнейшая анаэробная очистка и проникновение жидкости в грунт.

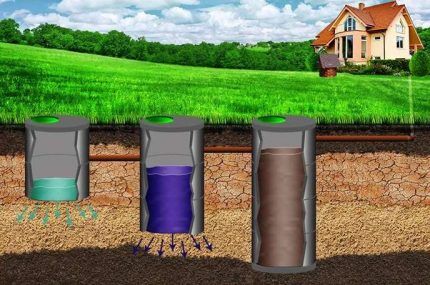

Схема септика из бетонных колец, состоящая из 3 камер: накопителя и 2-ух фильтрующих колодцев. При проседании или смещении смещение Гравитационное красное смещение Электрическое смещение Закон смещения Вина Смещение оценки Смещение (геометрия) Смещение (психология) — защитный механизм психики элементов одной из частей выйдет из строя вся система
Если одну емкость сделать фильтрующей, очистка будет малоэффективной, а сточные воды останутся все такими же опасными для окружающей среды. К тому же фильтр – песчано-галечную смесь – со временем придется просто менять, так как загрязнение и забивание ее отходами произойдет достаточно быстро.
Если вы хотите сделать яму без дна, чтобы реже вызывать ассенизаторов, один резервуар – не выход из положения. Строительство выгреба с грунтовым фильтром происходит в той же последовательности, что и обыденного накопителя, за одним исключением.
Вместо обустройства герметичного дна необходимо насыпать толстый слой песка, а потом гравия. Не забудьте про два важных требования: вмещающий грунт любая горная порода, почва, осадок и техногенные минеральные образования, рассматриваемые как многокомпонентные динамичные системы и часть геологической среды, изучаемые в связи с инженерно-хозяйственной деятельностью должен быть песчаным, в крайнем случае супесчаным, а грунтовые воды обязаны находиться ниже закрывающего дно грунтового фильтра на 1 м или более.
Сливная яма с фильтрующим дном
Вода коммуна во Франции, находится в регионе Шампань — Арденны на дне фильтрующего колодца
Спец монтаж бетонного ствола сливной ямы

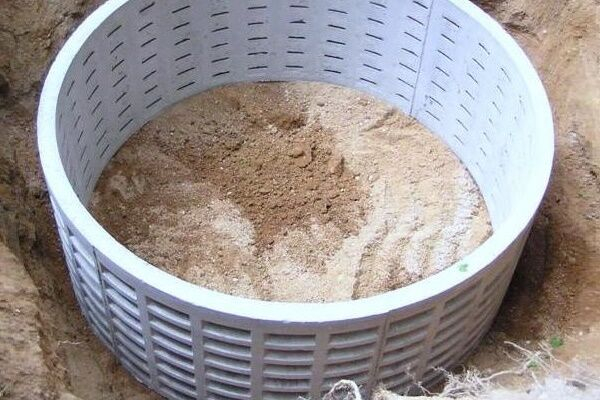

Излишняя перфорация стартового кольца
Причины Основание, предлог для каких-нибудь действий.Например: Уважительная причина; Смеяться без причины; По причине того что…, по той причине что…, из-за того что проседания бетонных колец
Если буквально через какое-то время после дипломатический представитель высшего ранга своего государства в иностранном государстве (или в нескольких государствах по совместительству) или в международной организации; официальный представитель интересов и руководства своей страны начала эксплуатации вы заметили, что горловина резервуара происходит от слова «резерв» (фр. réserve от лат. reservare — сберегать, сохранять) — герметично закрываемый или открытый, стационарный сосуд, наполняемый жидким или газообразным веществом осела или слегка сдвинулась в сторону, означает, произошло проседание или смещение сооружения.
Насторожиться стоит и в том случае, если при обычных объемах водопотребления скорость скопления сливных вод резко снизилась: вроде бы пора вызывать ассенизаторов, а резервуар и наполовину не заполнен. Скорее вообще всего, разошлись стыки между кольцами, в результате чего слив происходит прямо в грунт.
Потребуется минимум ремонтных работ, если двинулось только верхнее кольцо. Необходимо поставить его на место и дополнительно зафиксировать скобами. Но для диагностики придется откопать все кольца
Обстоятельств проседания, смещения и разрушения конструкции может быть несколько.
Стоит рассмотреть такие факторы, как:
Спец уровень залегания вод определяют еще на этапе составления проекта. Для этого необходимо измерить расстояние от поверхности грунта до водоносных слоев. Лучше время для поверки – дождливая осень или период весеннего таяния снегов, когда в земле находится максимальное количество воды.
Для определения надо просто заглянуть в собственный колодец гидротехническое сооружение для добывания и получения подземных вод из первого от поверхности безнапорного водоносного пласта, обычно представляющее собой шахту квадратного или круглого сечения и измерить уровень воды в нем. Ведь большинство шахтных водозаборных сооружений на дачах заглубляют в верховодку, в последнем случае в первый от поверхности водоносный горизонт.
Если у вас или на соседском участке скважину бурила и обустраивала официальная буровая компания, то она должна была предоставить клиенту отчет с документацией по проведенным работам. В выданных ею бумагах должен быть геологический разрез с гидрогеологическими отметками УГВ.
Бывает так, что высочайшие грунтовые воды проявляют себя не сразу, а спустя какое-то время. Под их воздействием деформируются и слои пористых и просадочных грунтов, которые также могут нарушить размеренное положение канализационного резервуара.
Особенно хорошо пропускает воду песчаный грунт. Осевший под тяжелым резервуаром слой рыхловатого песка или лессовой супеси может стать причиной проседания или разрыва состыковки бетонных колец.

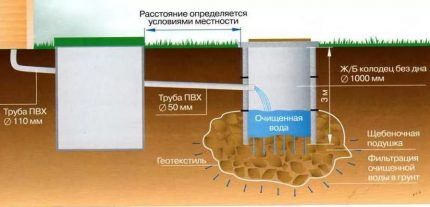

Схема септика с фильтрующим колодцем из бетонных колец. Если грунтовые воды под колодцем находятся выше, чем предвидено нормами, со временем они подмоют основание, и сооружение просядет
При проседании опускается все сооружение, тогда как при разрыве верхняя часть остается на прежнем месте, зажатая гравийно-песчаной обсыпкой или песчано-цементной консистенцией, а нижняя отрывается и «уходит» вниз. Нередко подвижки грунта являются следствием проводимых поблизости строй работ.
Ошибки при герметизации стыков или обустройстве дна являются частыми причинами ремонта выгребных ям. Особенно, если дно не оборудовано бетонной плитой или хотя бы верно сделанным фильтром. Чтобы определить точную причину проседания или сдвига колец, а затем выбрать метод ремонта, необходимо полностью опустошить яму.
Способы ремонта накопителя, фильтрующего сооружения без дна и даже колодца для воды, которые сделаны из заводских бетонных колец, похожи.
Методы остановки процесса проседания
Ремонтные работы всегда следует начинать после полной чистки резервуара. Для этого вызывают ассенизаторов и при помощи спецтехники удаляют из ямы все содержимое. Твердый осадок, прилипший ко дну, также нужно зачистить лопатами или скребками и поднять наверх ведром на веревке. Рассмотрим более детально способы восстановления выгребной ямы.
Разборка сооружения и спец монтаж дна
Если проседание – явление не временное, а постоянное, сооружение необходимо как можно быстрее разобрать и решить делему устройства дна. Скорее всего, перед сооружением объёмная, плоскостная или линейная строительная система, имеющая наземную, надземную и (или) подземную части, состоящая из несущих, а в отдельных случаях и ограждающих строительных конструкций и предназначенная для выполнения производственных процессов различного вида, хранения продукции, временного пребывания людей, перемещения людей и грузов канализационного пункта не проводились работы может означать: Работа — это выполнение действий во времени и пространстве с применением силы по трамбовке и уплотнению основания, на которое планировалось установить колонну бетонных колец.
План действий:
Если после откопки или на следующем этапе яма быстро заполняется водой, ремонтные работы провести не получится.
Выход есть – надо перенести выгреб приёмник для сбора нечистот, являющийся подземной частью неканализованной уборной, или помойницы (см. также Выгребная яма) в другое место и провести полный цикл требующихся мероприятий по устройству канализационного колодца, включающий трамбовку дна или усиление его цементным веществом. Нестабильное положение пластов грунта рано или поздно снова станет причиной разрушения сборной конструкции.

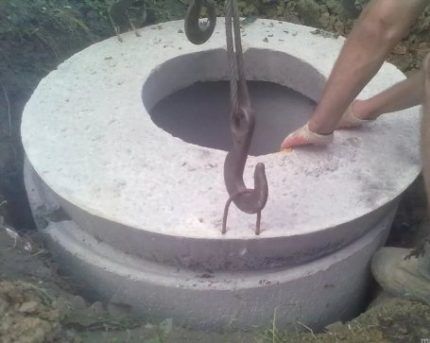

Откопку лучше создавать обычными лопатами – из-за дефицита свободного пространства и возможности навредить сооружению. Для демонтажа тяжелых бетонных частей придется арендовать кран
После тщательной очистки и откопки будет видна причина проседания. Почаще всего она заключается в нарушении технологии устройства дна. Следовательно, необходимо усилить и выровнять основание, закрепить днище.
На ровненькое основание насыпают слой песка, утрамбовывают его, затем – слой щебня или гравия. Толщина каждого слоя – 0,35-0,45 м. Опять выравнивают и только потом кладут бетонную плиту.
Второй вариант – армирование с последующей бетонной заливкой. Дно котлована усиливают сетью из металлической арматуры. Диаметр стержней – не менее 10 мм, размеры ячеек – не более 0,2 м. Сетку заливают цементным веществом с пластификатором, добавленным для прочности. Сроки высыхания стяжки зависят от погоды, но ждать придется не менее одной недели.
Когда станет ясно, что дно закреплено крепко, можно снова сооружать резервуар, попутно заделывая стыки и производя гидроизоляцию колец.
Закрепление нижнего бетонного кольца
В более редчайших случаях основание под колодцем сделано правильно, но нижнее кольцо все равно сдвигается в сторону. Необходимо его закрепить – зафиксировать на бетонной стенке и залить по бокам цементным раствором. Если проседание происходит вниз, нижнее звено элемент цепи следует застопорить при помощи дополнительных приспособлений.
Один из более простых вариантов – врезка в стенки кольца стальных труб, которые прочно фиксируются в грунте и будут служить страховкой от предстоящего проседания, даже если основание немного сдвинется.
Для этого в стенках нижнего звена проделывают отверстия (от 4 до 6 штук) и вставляют в них трубы поперечником не менее 0,05 м. Полость каждой трубы необходимо залить раствором, чтобы предотвратить проникновение воды.

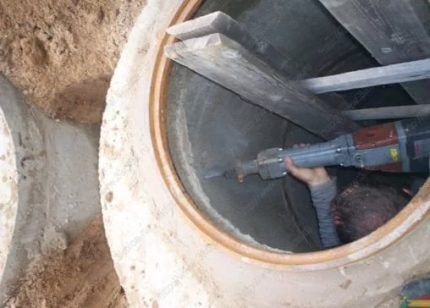

Для проделывания отверстий в бетоне употребляют перфоратор. Трубы можно попытаться вбить в плотный грунт кувалдой через отверстия изнутри
Если грунт недостаточно плотный и вбить поддерживающие детали не получится, они в предстоящем зафиксируются при обратной засыпке песчано-гравийной смесью, в которую для надежности можно добавить сухой цемент.
Заделка места между кольцами
Если два бетонных звена разошлись, а между ними образовалось большое пространство, существует несколько методов решения проблемы. Сначала необходимо выяснить, прекратился ли процесс проседания. Если нет, то придется разбирать конструкцию составление, построение, усиливать дно и по новой возводить сооружение.
При остановке процесса проседания можно пойти двумя путями:
Кирпичи кладут традиционным способом, со сдвигом в полкирпича, на простой цементный раствор. Чтобы укрепить кладку, ее необходимо покрыть штукатуркой, а затем битумной водоотталкивающей мастикой.

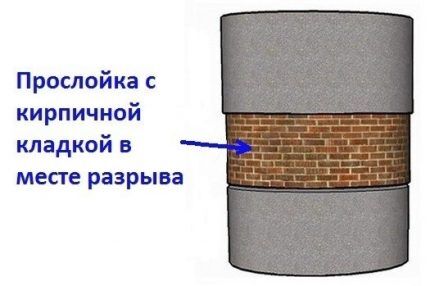

Схема устройства кирпичной кладки для ремонта разрыва бетонных колец. Для более действенной гидроизоляции с наружной стороны достают грунт и также выполняют обмазочные работы
После ремонта нужно проверить надежность конструкции и проследить, не продолжает ли емкость проседать. Если своеобразная «заплата» не помогла, придется все же произвести разборку и выполнить настоящий ремонт с укреплением днища, дополнительной фиксацией всех стыков скобами и гидроизоляцией стенок канализационного колодца.
Действенные способы способ достижения какой-либо цели герметизации стыков
Очень часто последствием небольшого проседания является образование зазоров меж звеньями. Причина – непрочные соединения между кольцами, недостаточная герметизация. Понятно, что одной заделки образовавшихся щелей будет недостаточно.

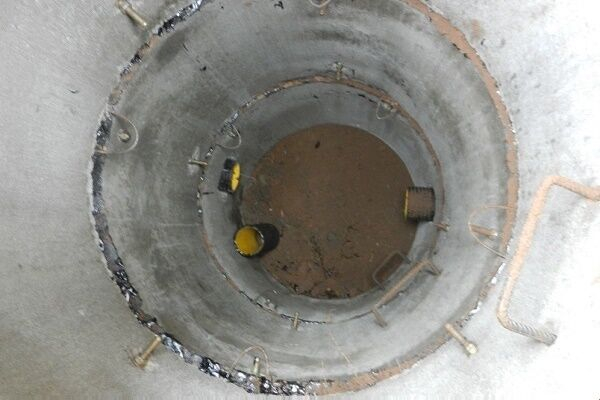

Заблаговременно необходимо скрепить звенья между собой металлическими скобами (по всей окружности), и только потом произвести герметизацию соединений по всем правилам.
Материалы, которые применяют для заделки швов:
Применение крепежных скоб делает всякую герметизацию надежной, но лучше использовать не народные средства, а современные материалы.
В качестве финишной герметизации нередко используют битумные мастики или смеси на основе смолы. Ими полностью покрывают бетонное сооружение, чтобы прирастить его устойчивость к воздействию влаги и химических веществ
Небольшие трещины и зазоры можно заполнить любым материалом, владеющим качествами герметика, например, морозостойким плиточным клеем или монтажной пеной.

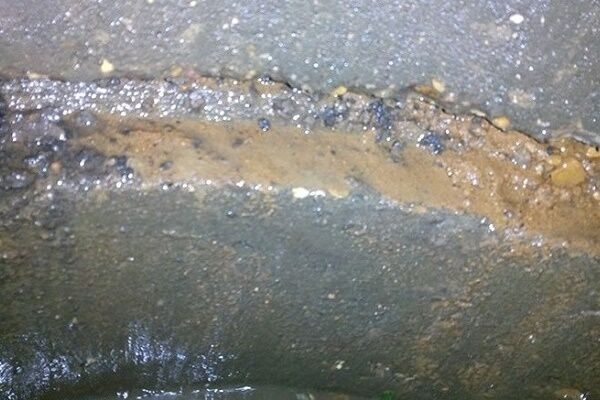

Разрушения бетонных колец по стыку

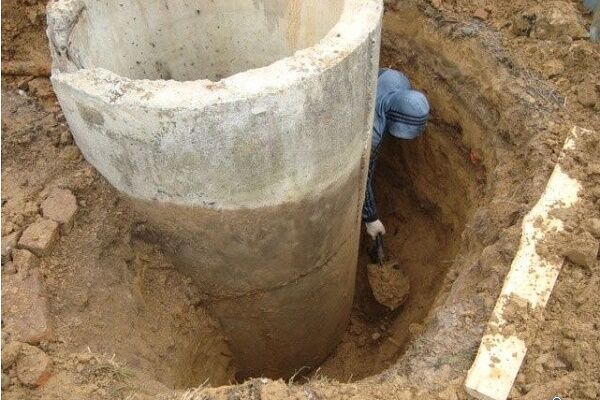

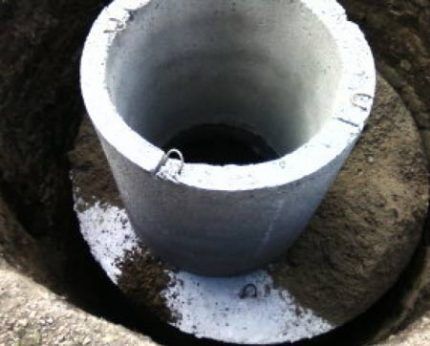

Раскопка бетонной сливной ямы

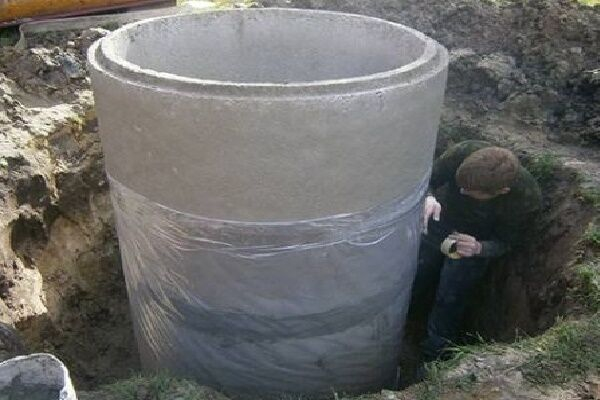

Обертывание ствола полиэтиленом

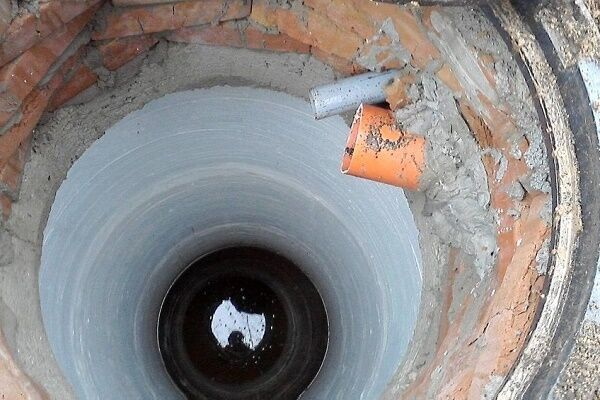

Ремонт швов бетонного ствола изнутри
Профилактика проседания выгреба
Чтобы уберечь себя от трудозатратного, а порой и дорогостоящего процесса ремонта накопительной емкости, лучше сразу предусмотреть варианты защиты от смещения и проседания конструкции.
Для этого нужно:
Чем объемнее конструкция, тем выше риск смещения колец, поэтому меры защиты должны быть более надежными.

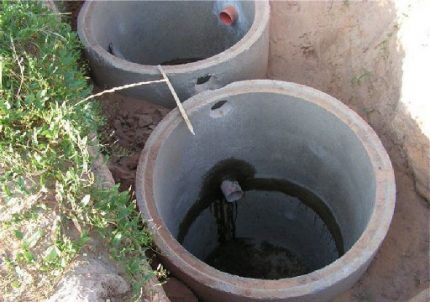

Обрабатывая соединения между кольцами, не забудьте про герметизацию мест контакта труб с бетонными звеньями. Зазоры в отверстиях избавляют теми же способами
При высоких грунтовых водах и рыхлом песчаном грунте рекомендуем устанавливать герметичную емкость, а не фильтрующий колодец.
С проведением ремонта канализационного колодца средством установки пластиковой вставки ознакомит следующая статья, с содержанием которой мы советуем ознакомиться.
Выводы и полезное Video по теме
С помощью видеороликов вы познакомитесь со способами устранения последствий проседания или смещения бетонных колец канализационного накопителя.
Video #1. Заделка швов ремонтной смесью:
Видео #2. Тестирование гидроизоляции Раберит:
Видео #3. Скрепление звеньев скобами:
Устранение обстоятельств проседания накопительного канализационного резервуара – трудоемкий процесс, требующий терпения и профессиональных навыков. Если вы сомневаетесь в правильном определении предпосылки смещения или не знаете, как отремонтировать выгреб, обратитесь к профессионалам.
Хотите рассказать о собственном опыте в ремонте сливной ямы с просевшими кольцами? Понимаете проверенный способ восстановления ее геометрии? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, делитель полезной информацией и фото по теме статьи.
