Конструкция составление, построение и назначение выгреба
Выгребные ямы, как и септики, служат для сбора канализационных стоков. Но это примитивные сооружения, не способные очищать жидкость.
В накопительных резервуарах отходы лишь отчасти распадаются, в отличие от ЛОС, где стоки делятся на твердые отходы и жидкость, которая в дальнейшем осветляется и достигает чистоты 60-98%.

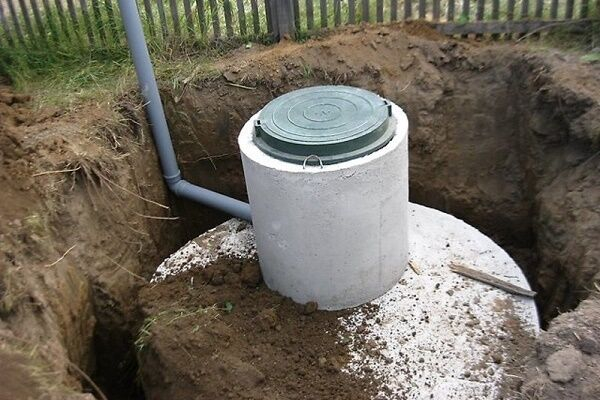

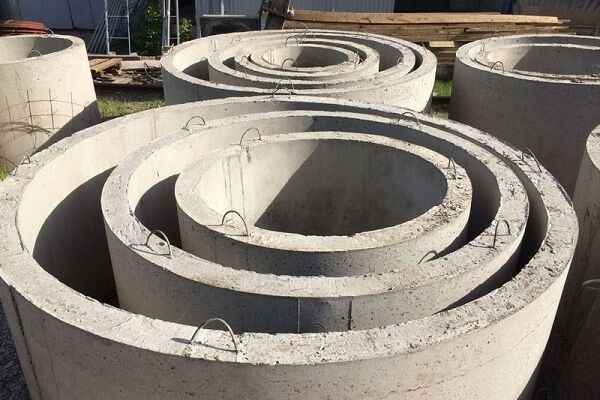

Выгребной накопитель из бетонных колец
Канализационный объект для большой семьи
Модульный принцип возведения
Внедрение средств малой механизации

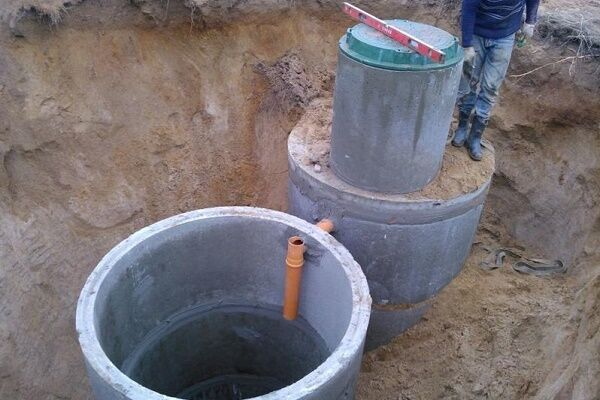

Организация выгребной ямы с переливом

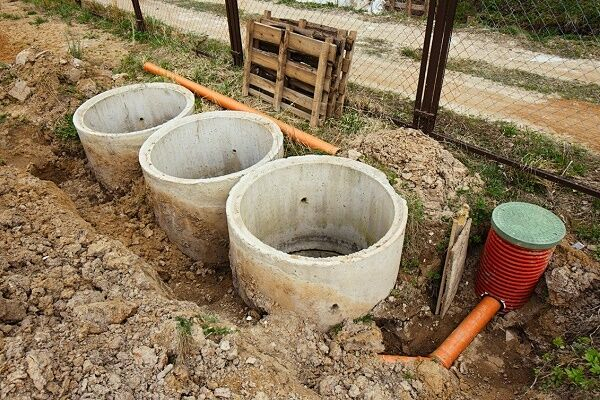

Трехнамерный канализационный объект
Установка люка над канализационным колодцем

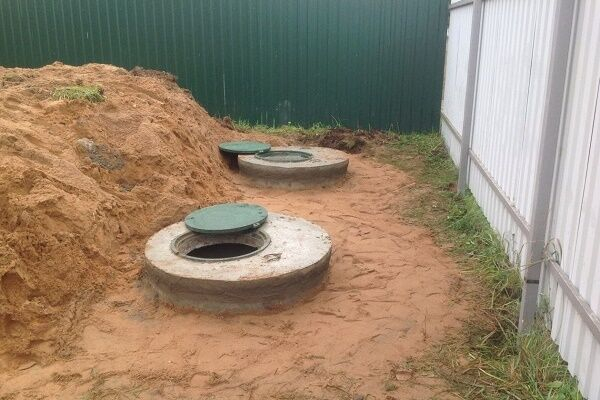

Канализационные колодцы на пригородном участке
Все разновидности сливных ям можно разделить на две категории:
Для юзеров важными являются 2 отличия – устройство многозначное слово дна резервуара и частота вывоза отходов. Первый тип сохраняет весь объем канализационных стоков, потому его опустошают довольно часто, раз в 1-2 недели.
Для второго типа ям ассенизаторов вызывают реже, так как емкость заполняется чуток медленнее. Часть жидкости просачивается через своеобразный фильтр, заменяющий дно, и попадает в грунт.

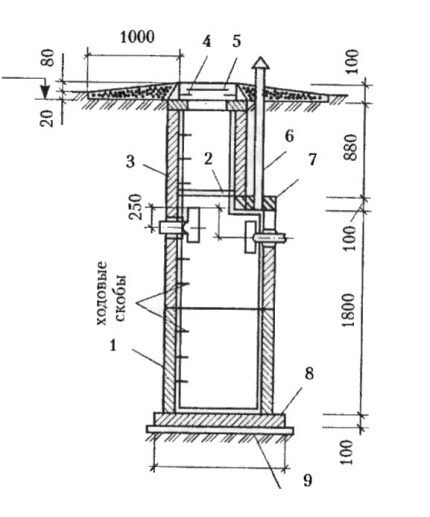

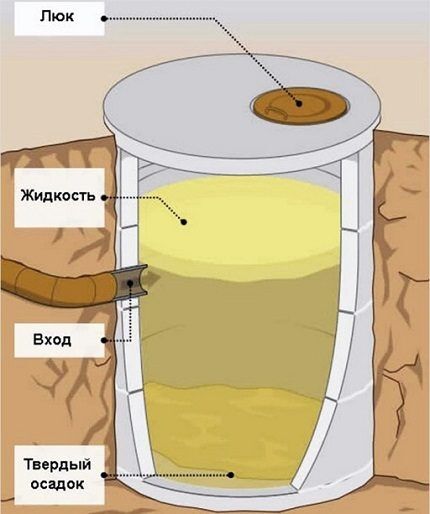

Схема простейшей выгребной ямы. Обычно ее проектируют таким образом, чтобы объема резервуара было довольно, и сливные массы не поднимались выше канализационной трубы
С первого взгляда, второй вариант более приемлемый, но его можно задействовать только для переработки серых стоков.
При устройстве ямы без дна надо учитывать ряд факторов:
Если грунт на выбранном участке глинистый, не способный очень быстро впитывать воду, смысла делать фильтрующее дно нет. То же самое с водоносными горизонтами – присутствует риск заражения и правонарушения экологической обстановки.
Существует множество решений выгребных ям: строят сооружения из кирпича, бетона или автомобильных покрышек. Более надежными считаются бетонные конструкции и готовые пластиковые емкости.
Резервуары из бетона, созданные путем возведения опалубки и заливки, труднее в строительстве, чем аналоги из готовых колец, на которых остановимся подробнее.

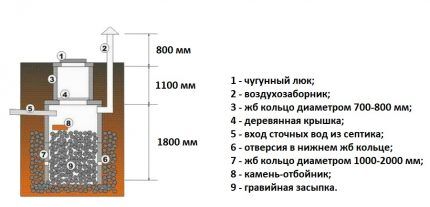

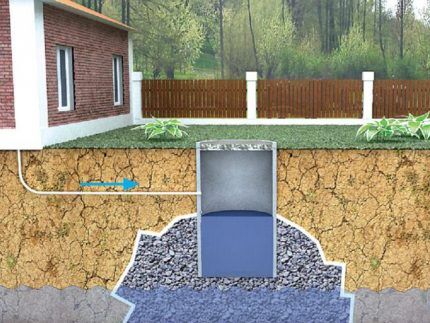

Схема сливной ямы с фильтрующим дном. Воздухозаборник выводится как можно выше, чтобы противный запах, характерный для канализационных накопительных емкостей не нарушал комфортное проживание
Выгреб из бетонных заготовок цилиндрической формы в готовом виде представляет собою колодец от 2 м до 4 м в глубину. Кольца в количестве 2-4 штук ставят одно на другое, герметизируют швы.
Нижний элемент, в зависимости от вида ямы, может быть закрытым или полностью отсутствовать. Время от времени вместо готовой фабричной заготовки на дно кладут бетонную плиту.
Верхнюю часть оформляют в виде горловины с тех люком и плотно закрывающейся крышкой.
Основная накопительная часть резервуара заглублена примерно на 1 м, так как подводящая канализационная труба должна находиться ниже уровня вымерзания грунта. Объем емкости подбирают, учитывая количество ежедневных стоков.
Чем привлекательны сливные ямы?
Главное преимущество накопителей – доступная себестоимость. Именно по это причине многие останавливаются на простейшем устройстве вместо того, чтобы приобрести более дорогой и многофункциональный септик.
Выгреб удобен и для тех, кто приезжает на дачу редко – только в теплый сезон или исключительно по выходным.
Если канализационных стоков относительно чуть-чуть и налажена регулярная откачка отходов многозначное слово: Отход — термин военного дела в России, вид манёвра, выгребная яма действительно подходящий вариант.
Но при больших объемах стоков Речной сток — перемещение воды в виде потока по речному руслу лучше подобрать септик – более драгоценное устройство, которое частично очищает отходы и сводит загрязнение садовой земли к минимуму.
Последнее допустимо, если выбрана модель с фильтрующим колодцем или инфильтратором.
Схематичное изображение поглотительного колодца — выгребной ямы с фильтрующим дном. Условия спец монтажа: песчаный или супесчаный грунт любая горная порода, почва, осадок и техногенные минеральные образования, рассматриваемые как многокомпонентные динамичные системы и часть геологической среды, изучаемые в связи с инженерно-хозяйственной деятельностью, низкое расположение водоносных горизонтов, щебеночный фильтр мощностью не менее 1 м
Недочеты выгребной ямы, которые могут стать причинной отказа от ее строительства создание (возведение) зданий, строений и сооружений:
Желающие установить фильтрующее канализационное сооружение обязаны знать, что время от времени придется вместе с откачкой производить чистку и даже замену фильтра – гравийного или щебеночного слоя Слой в математике — прообраз элемента базы расслоения на дне ямы.
Экспресс-обзор популярных строительных схем
Даже строительство двух основных типов выгребных ям может иметь аспекты. Рассмотрим особенности наиболее популярных схем из бетонных колец.
Первая схема – накопительный герметичный колодец из 2-ух стандартных колец и одного более узкого кольца для горловины.
Схема с размерами это слово имеет несколько значений: Степень развития, величина, масштаб какого-нибудь явления: 1 – бетонная заготовка поперечником 1 м; 2 – деревянная крышка перекрытия; 3 – бетонная заготовка диаметром 0,7 м; 4 – кольцо горловины; 5 – люк; 6 – вентиляционная труба; 7 – перекрытие; 8 – бетонное дно; 9 – разглаживающая цементная стяжка

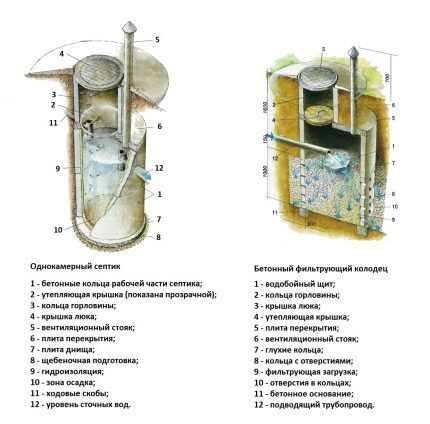

На следующей схеме хорошо видна разница между накопительной емкостью и резервуаром с фильтрующим дном.
Бетонный фильтрующий колодец имеет два принципных отличия: перфорированные стенки цилиндрических заготовок, образующих стенки, и полное отсутствие дна, которое заменяет фильтрующая загрузка из щебня неорганический, неокатанный, сыпучий материал с зёрнами диаметром от 1 до 10 сантиметров

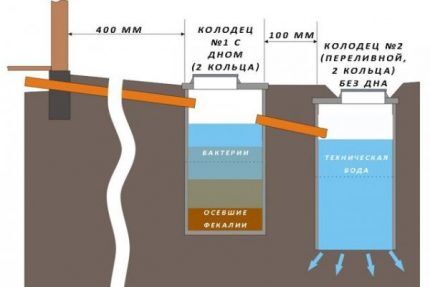

3-ий вариант – модернизированный накопитель, примитивный септик.
Вместо одного резервуара происходит от слова «резерв» (фр. réserve от лат. reservare — сберегать, сохранять) — герметично закрываемый или открытый, стационарный сосуд, наполняемый жидким или газообразным веществом устанавливают два: первый служит для механической чистки канализационных стоков, второй играет роль фильтрующего колодца гидротехническое сооружение для добывания и получения подземных вод из первого от поверхности безнапорного водоносного пласта, обычно представляющее собой шахту квадратного или круглого сечения. Процесс обработки анаэробными бактериями происходит в обоих отсеках
Внедрение двухсекционного накопителя с переливом более целесообразно, так как увеличивает степень экологичности. Иногда используют модели из 3-х отделений – чем их больше, тем эффективнее очистка стоков.
Краткий фото-мануал по сооружению ямы
Устройство выгребной ямы с применением бетонных колец включает ряд обычных этапов.
Чтобы читатели могли наглядно представить процесс, мы предлагаем ознакомиться с фото-отчетом строителей:

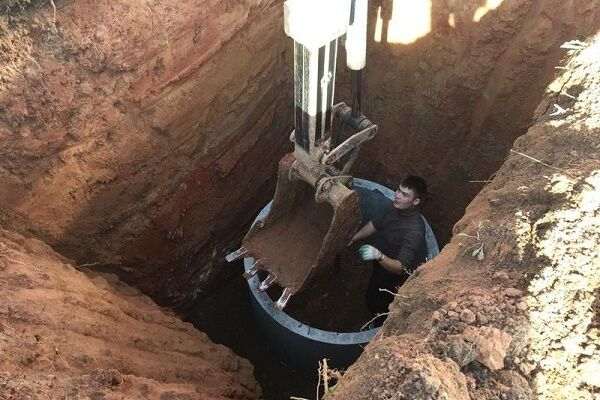

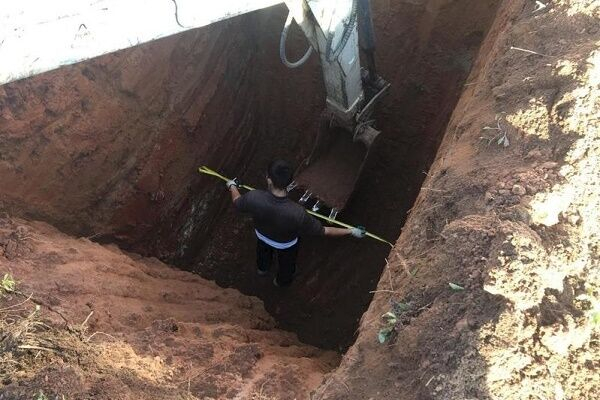

Шаг 1: Разработка котлована под выгребную яму

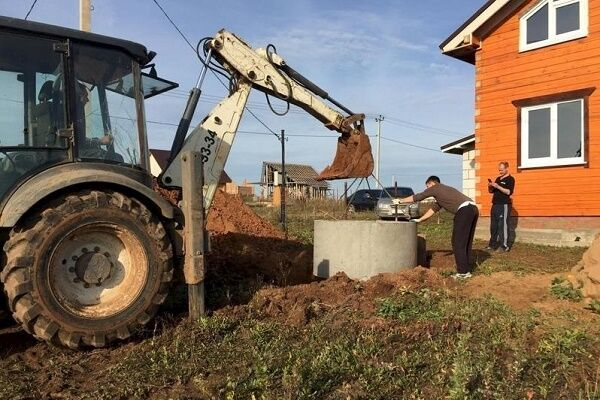

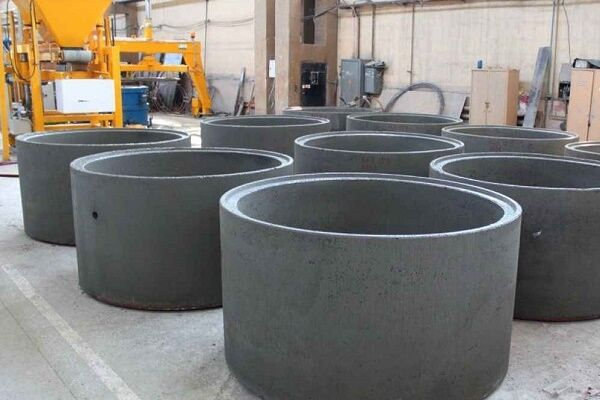

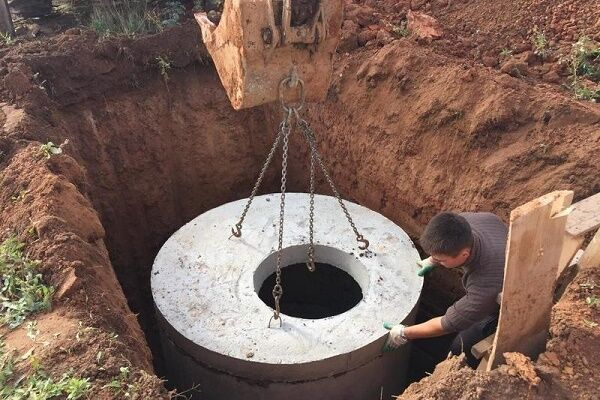

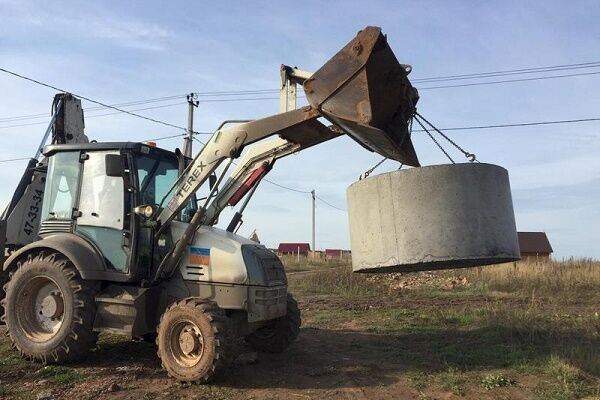

Этап 2: Доставка бетонных колец строительной техниой

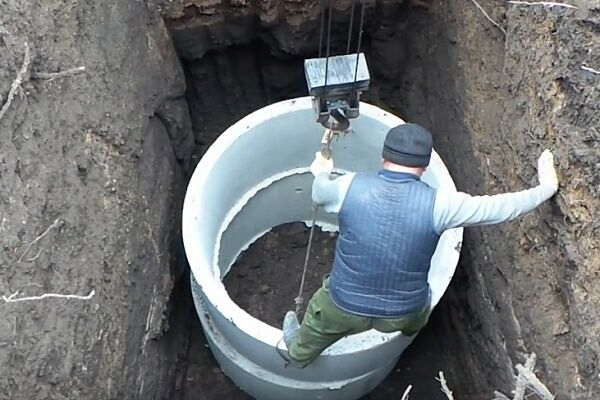

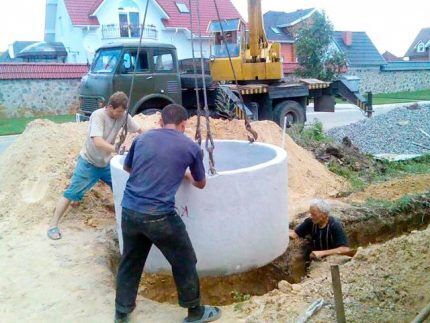

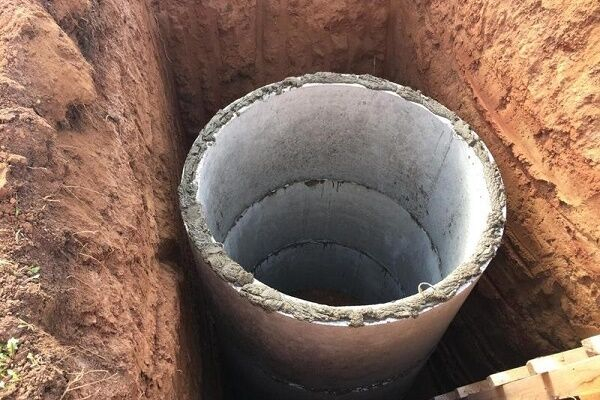

Шаг 3: Установка бетонных колец в подготовленный котлован выемка в грунте, предназначенная для устройства оснований и фундаментов зданий и других инженерных сооружений
Этап 4: Корректировка положения кольца перед установкой
Шаг 5: Нанесение связующего раствора на торец кольца

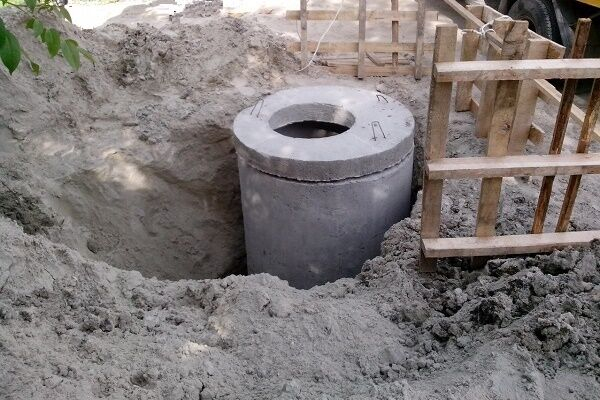

Этап 6: Монтаж перекрытия бетонной шахты

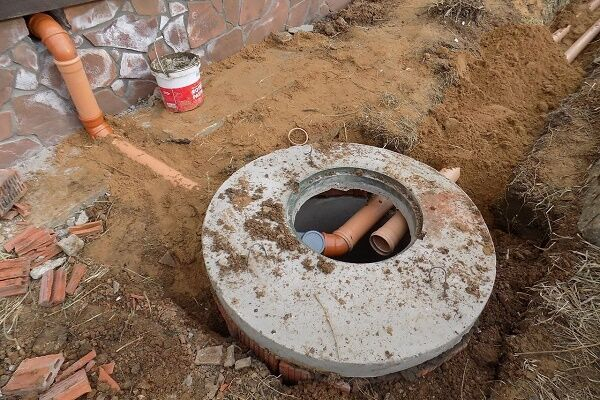

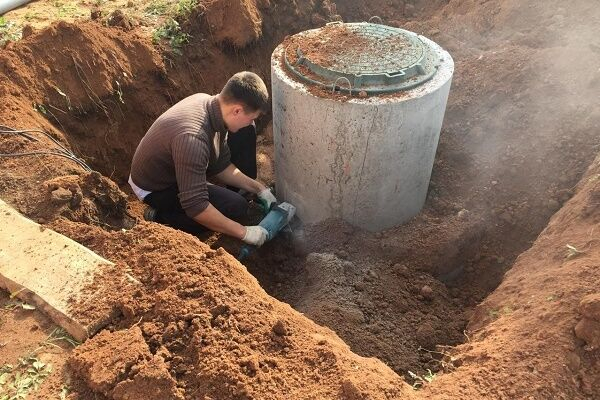

Шаг 7: Бурение отверстий для ввода канализационных труб

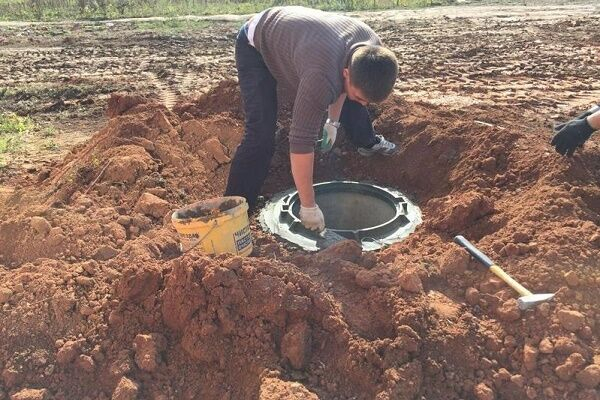

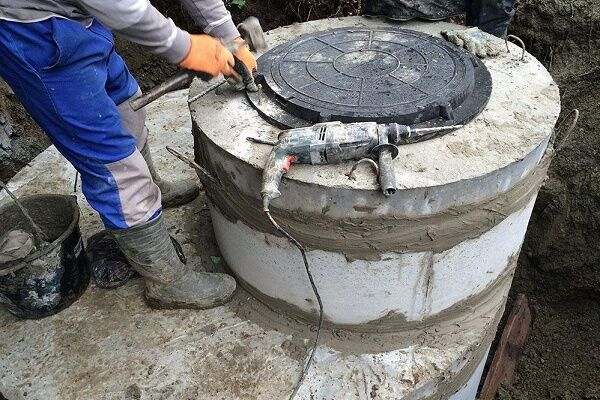

Этап 8: Крепление пластикового люка выгребной ямы
Составление спецпроекта и расчеты
Начав строительство без подготовки, вы рискуете нарушить санитарные нормы и создать устройство с ограниченными функциями. Чтобы выгребная яма трудилася на 100%, необходимо предусмотреть все нюансы и сложности строительства.
Шаг #1 — определение места для сливной ямы

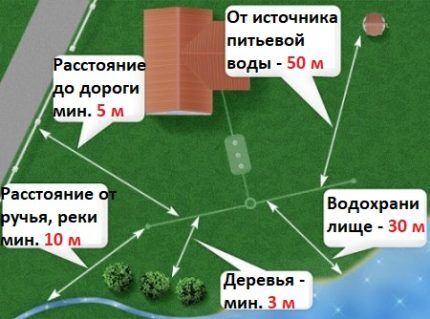

При выборе места для выгреба принципиально учесть два момента: удобство обслуживания и соблюдение санитарных норм.
Соответственно, для облегчения процесса монтажа и наилучшей функциональности всей канализационной системы резервуар необходимо устанавливать как можно ближе к дому.
Многие конкретно так и делают – зарывают емкость в 2-3 м от здания, не обращая внимания на запах и забывая о нормах и правилах использования сливных ям и различного рода септиков. К слову, рекомендуемое малое расстояние от ямы до дома – 5 м.
Схема графический документ; изложение, изображение, представление чего-либо в самых общих чертах, упрощённо (например, схема доклада); электронное устройство, содержащее множество компонентов (интегральная схема), показывающая, на каком расстоянии от источников воды, деревьев и дороги должна находиться выгребная яма. К огорчению, нормы не всегда соблюдаются по причине ограниченной площади садового участка
Схему можно дополнить последующей информацией:
Основание фильтрующего сооружения должно находиться как минимум на 1 м выше, чем водоносный слой.
Для определения глубины залегания водоносных горизонтов лучше обратиться за сведениями в проектную или буровую компанию, проводившую в районе строительства инженерно-геологические изыскания или бурение водозаборной скважины.
Шаг #2 — расчет объема емкости
Для определения размеров и объема колодца нужно сделать несложные математические вычисления. Если в доме постоянного проживания есть душ, туалет, стиральная автомашина, то на 1 человека приходится примерно 150-200 л канализационных стоков ежедневно.
Предположим, что вы хотите установить герметичный выгреб во дворе дома, где проживает 3 человека – выходит 450-600 л в сутки.
Не забываем, что при подсчете учитываем как минимум 3-кратное количество, то есть еще раз умножаем на 3, получаем 1,35-1,8 м³. Это малый объем.
Размеры горловины и части колодца, расположенные выше входа канализационной трубы в расчет забирать не нужно. То есть полученный объем – это параметры части, расположенной ниже трубопровода.
Иногда отталкиваются от сроков вызова ассенизаторов. Если эту же семью из 3 человек обслуживают каждую неделю, то выходит: 150 л (200 л) х 3 х 7 = 3,15 м³ (4,2 м³). Один раз в две недели – 6,3 м³ (8,4 м³).

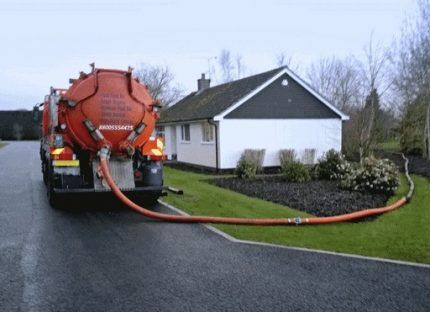

Бочки на ассенизаторских машинах не бездонные, в среднем вмещают около 3,5 кубометров отходов, потому наполненную до краев большую емкость осушить не смогут
Если коммунальное хозяйство или частная компания, обслуживающая ваш участок, имеет в парке транспорт с цистерной 6-8 м³, имеет толк установить максимально объемный резервуар.
Шаг #3 — выбор бетонных колец
Объем выгребной ямы рассчитывают по размерам колец, потому легче приобрести модели из ассортимента компании, расположенной неподалеку, так как потребуется доставка.
Типовые размеры колец:
Кольца с такими размерами выпускают практически все заводы ЖБИ. Для небольшой семьи достаточно трех заготовок, плюс горловина и днище.

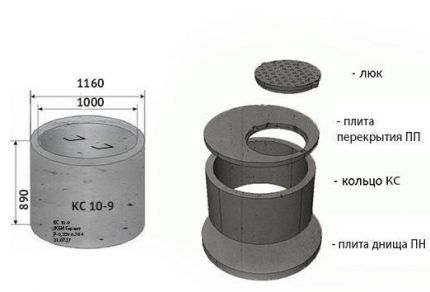

Железобетонные кольца (с указанием высоты, поперечника и толщины стенки) и дополнительных элементов для строительства колодцев и выгребных ям (+)
Строительство выгребных ям настолько популярно, что фабрики стали выпускать полные комплекты для их устройства.
В набор входят:
Кольца могут быть обыкновенными и перфорированными для поглощающих колодцев. Люк с крышкой приобретают отдельно.
Кроме стандартных бетонных колец метрового поперечника вы можете подыскать более габаритные заготовки.
Предпочтение следует отдавать кольцам с замковым соединением «паз-гребень», которое гарантирует более высшую степень герметичности и прочности готовой конструкции.
Железобетонные кольца для выгребной ямы

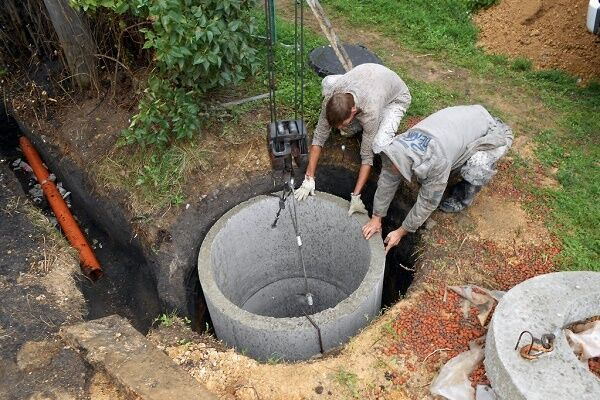

Установка кольца с помощью манипулятора
Бетонные кольца с замковой фаской

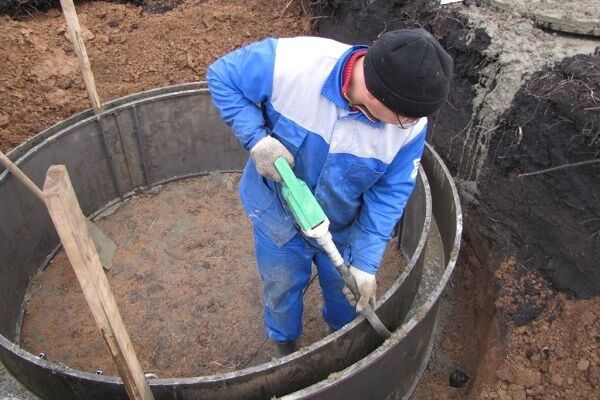

Собственноручное создание бетонного кольца
Шаг #4 — подготовка материалов и аренда техники
Кроме комплекта бетонных заготовок могут потребоваться последующие строительные материалы:
Не забывайте про ведра, лопаты и лебедки для выемки грунта.
Самостоятельно доставить бетонные кольца не представляется вероятным – для габаритных и тяжелых деталей необходимо арендовать грузовой автомобиль.
Если на стройплощадке не предусмотрено лебедки, лучше заказать спецтехнику с манипулятором. Одному человеку не совладать. Единственное, что можно сделать самостоятельно – вырыть котлован.
Для монтажа заготовок необходимо как минимум 2-3 пары рабочих рук плюс водитель грузовика.
Вес железобетонной заготовки Заготовка (запас) — изготовление продовольственных запасов (например см. Хлебозаготовки в СССР) с поперечником 100 см и высотой 89 см – около 600 кг, поэтому монтаж бетонных колец происходит при помощи крана и бригады рабочих
Безупречный вариант – помощь содействие кому-либо или чему-либо действия или средства, облегчающие, упрощающие что-либо Военная помощь — межгосударственная помощь для военных нужд, которая может состоять из финансовых потоков, поддержки в обучении армии или поставок военного оборудования знакомых, с которыми можно договориться о невысокой оплате. Если среди друзей нет водителей спецтехники и монтажников, можно арендовать автомашину и оплатить услуги бригады рабочих.
Часто помощь профессиональных монтажников предлагает компания, реализующая кольца для колодцев и сливных ям.
Аннотация по строительству выгребной ямы
Установка каждого конкретного резервуара имеет собственные нюансы, связанные с особенностями ландшафта, грунта, расположением канализационной спец сети и т.д. Мы же рассмотрим типовую схему устройства выгребной ямы.
Этап #1 — разработка котлована
Первый этап – земляные работы. Их можно выполнять в одиночку (долго, тяжело и бесплатно) или с помощью бригады (быстро и весело, но за денежные средства).
Если есть возможность, можно привлечь мини-экскаватор, тогда рабочие руки потребуются только для «шлифования» стен и выравнивания дна котлована.
Форма и размеры ямы должны соответствовать конфигурации и габаритам резервуара. Соответственно, должен получиться круглый колодец, шириной превосходящий бетонные кольца на 0,3-0,5 м с каждой стороны по окружности.
Данный промежуток потребуется для заделки/утепления сооружения с внешней стороны и последующей засыпки с уплотнением.

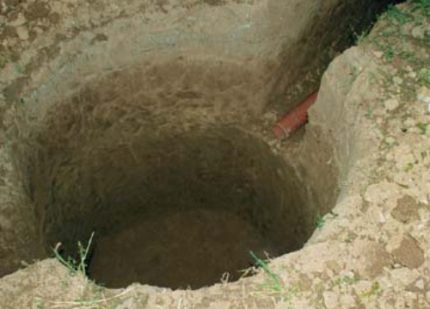

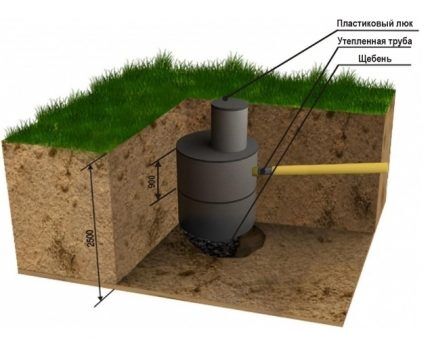

Котлован для герметичной выгребной ямы, состоящей из 2 бетонных колец. Заглубление канализационной трубы – около 0,8 м, высота резервуара в готовом виде – 2,5 м
Есть один аспект, о котором не следует забывать – это уровень промерзания грунта (информация актуальна для жителей средней полосы и севера РФ).
Канализационная труба для стоков и основная часть емкости должны находиться ниже этого уровня Уровень — измерительный инструмент прямоугольной формы из пластика, дерева или металла с установленными в нем прозрачными колбами (глазками), заполненными жидкостью с пузырьком воздуха, чтобы система работала и в зимний период. Если вы проложите сеть у поверхности, при наступлении морозов жидкость просто замерзнет.
В связи с этим к размерам рабочей емкости нужно прибавить высоту горловины, которая служит, по сути, техническим отверстием. Горловина узкое отверстие, сужение, узкий выход из залива, рукав в устье реки, вырез у одежды в воротниковой зоне, в общеупотребительном смысле — сужающаяся кверху часть сосуда (ёмкости), на которую надевается или навинчивается крышка должна выступать над уровнем земли на 15-20 см.
Таким образом, резервуар будет заглублен, как и канализационная труба, врезанная в него ниже уровня вымерзания.
К началу строительных работ необходимо выровнять основание со стенками и прорыть канаву, ведущую от дома (бани, летней кухни, гаража) к сточной яме.
При устройстве канавы не запамятовывайте, что во избежание засоров труба должна иметь уклон в сторону ямы – примерно 2 см на каждый метр.
Этап #2 — облагораживание днища
Если вы устанавливаете обыкновенную накопительную емкость, дно, как и стены, должно быть герметично. Для сооружения из бетонных колец наилучшим вариантом является заготовка из этого же материала.

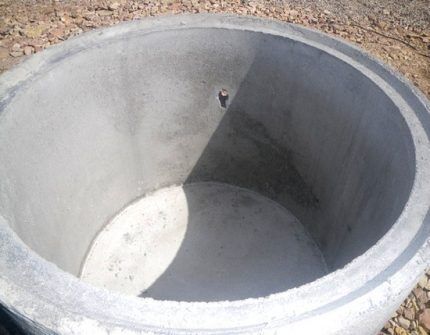

Деталь специально предназначена для оформления нижней части колодца и по окружности имеет паз. Единственное, что нужно для ее монтажа – ровное плотное основание.
Железобетонный элемент, оснащенный дном. Предназначен для устройства герметичных выгребных ям, служит альтернативой бетонной платформе или цементной стяжке
Возможное оседание основы устраняют при помощи заливки цементной стяжки. Готовят ее по простой схеме: на каждую часть цемента – 4 части песочка. Для прочности можно добавить щебень мелкой фракции в соотношении 1:6.
Массу готовят в емкости, затем выливают ее на всю площадь дна котлована и сглаживают. В течение недели бетонную стяжку слегка орошают водой, чтобы она не покрылась трещинами. Нижний элемент сооружения монтируют не ранее, чем буквально через неделю.
Для тех, кто ценит время, существует боле практичное решение – готовая бетонная плита заводского производства. Ее кладут на ровное дно, а уже на нее ставят первое бетонное кольцо.

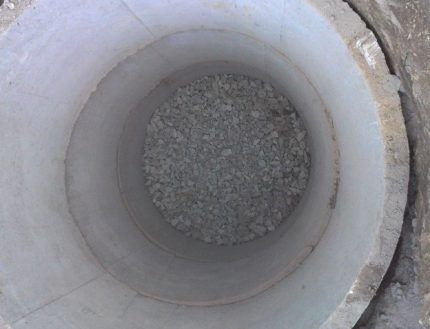

Фильтрующий колодец не имеет дна как такового. Вместо него готовят «подушку» – фильтр из строй материалов, задерживающий твердый осадок и пропускающий жидкость в грунт
На засыпке из щебня или гравия селятся колонии анаэробов – микробов, участвующих в процессе разложения и очистки отходов.
Толщина подстилающей засыпки река в России, находится в Калининградской области различна:
Мощность фильтрующей засыпки, помещаемой в ствол колодца, должна быть не мение 1,0 м.
Расположение слоев следующее:
В отличие от бетонного резервуара, «подушка» и фильтр – сменные элементы Элемент (лат. elementum — первичная материя, стихия) — составляющая часть чего-либо (особенно — простая, не состоящая, в свою очередь, из других частей). Когда они забиваются твердыми отходами и перестает пропускать жидкость вещество, находящееся в жидком агрегатном состоянии, занимающем промежуточное положение между твёрдым и газообразным состояниями, старенькую засыпку достают и помещают на дно ямы новую.
Этап понятие, имеющее следующие значения: пункт для ночлега, отдыха и питания проходящих (передвигающихся) по военным дорогам войсковых частей (воинских частей), команд, оборудованный участок пути (водного, грунтовой дороги, позднее и железной), в военное время, по которым происходило передвижение войсковых частей, команд и транспортов ВС России; пункт расположения медицинских учреждений, в системе эвакуации раненых и больных, оказывающих медицинскую помощь направляемым в тыл раненым и больным #3 — монтаж бетонных колец
Первое кольцо, снаряженное дном, устанавливают прямо на бетонную плиту (или стяжку). Ровный монтаж детали – гарантия строго вертикального положения всей конструкции, без наклона и перекосов. На нижний элемент ставят 2-ой и сразу же герметизируют шов.
Для заделки и гидроизоляции швов используют различные растворы, обмазочные и рулонные материалы. С помощью рубероида, приклеенного на битумный раствор, закрывают соединения и трещины с наружной стороны, для внутренних работ он не подходит.
Также слабым считается обычный цементный раствор однородная (гомогенная) система, в состав которой входят молекулы (атомы, ионы) двух или более типов, причём доля частиц каждого типа может непрерывно меняться в определённых пределах: при подвижках грунта возникает его хрупкость, в результате чего он трескается и осыпается.
Существует множество современных модифицированных мастик и растворов, которые владеют достаточной прочностью и эластичностью. Некоторые из них можно наносить на влажные стыки или швы, которые уже находятся под давлением воды.
Используют различные способны гидроизоляции бетонного септика для защиты стенок от разрушительного воздействия агрессивной химической среды, которая нередко содержится в канализационных стоках.

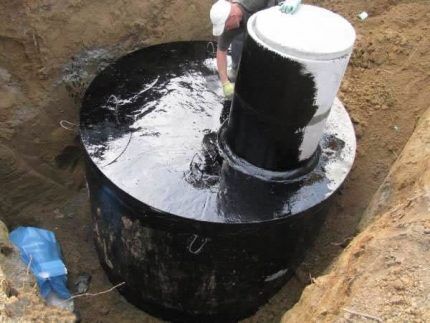

Гидроизоляция готового сооружения снаружи битумной мастикой. Проводится, чтобы защитить железобетон от воды, находящейся в грунте, и увеличить степень герметичности
Вот некоторые из эффективных средств для уплотнения стыков и внутренней герметизации:
- Гидропломбы, которые расширяются при затвердевании, наглухо закрывая любые трещинки. Примеры: Ватерплаг, Пенеплаг, Гидростоп. Их единственный минус – высокая стоимость.
- Растворы для нанесения на всю поверхность: Антигидрон, Гидротэкс, Бастион.
- Спец материалы для конопатки глубоких швов, пропитанные фиброрезиной Kiilto FIBERPOOL – шнуры и веревки из джута, льна, пеньки.
- Уплотняющие ленты из резины, к примеру, RubberElast.
- Жидкое стекло, добавленное в цементный раствор
- Герметики на водной основе: Пенеплаг, Пенетрон, Пенекрит.
Высококачественная гидроизоляция обеспечивает целостность конструкции на срок до 35 лет.
Убедившись, что соединение между кольцами не пропускает воду, можно устанавливать последующую деталь.
Примерно на 20 — 30 см ниже глубины сезонного промерзания грунтов необходимо сделать входное отверстие для канализационной магистрали. На этом же шаге прокладывают трубу и подключают ее к резервуару. Место соединения тщательно герметизируют.
В северных областях трубы, проходящие выше глубины вымерзания, дополнительно утепляют, как и верхнюю часть Часть — собственное подмножество; доля чего-либо накопительного резервуара.
При грамотном подключении трубопровода выход магистрали должен находиться выше среднего уровня сточных вод. Верхняя часть резервуара остается свободной
На 3 или 4 кольцо монтируют горловину, потом – плиту перекрытия. В плите заводского изготовления предусмотрено круглое отверстие для люка. Еще одно отверстие, наименьшего диаметра, необходимо для вентиляционной трубы.
Последний штрих – обратная засыпка. Если в грунт добавить сухой цемент, надежность конструкции возрастет, а риск разрушения подвижками грунта уменьшится.
Этап #4 — оформление технического отверстия многозначный термин, применяемый во многих областях знаний и обозначающий внутреннюю сквозную пустоту либо прерывность поверхности, либо нарушение сплошности поверхности
Лучшим альтернатом наружного оформления является канализационный люк с плотно закрывающейся крышкой. Его недорогой аналог – просто деревянная крышка, закрепленная на петлях.
Люк нужен для обслуживания выгребной ямы – откачки отходов или замены фильтрующего слоя.

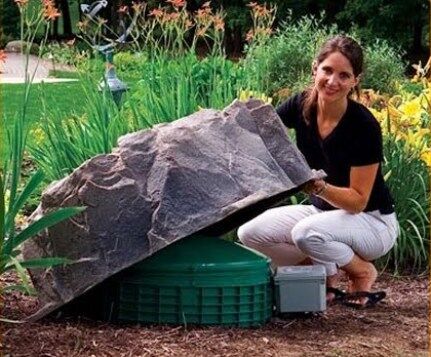

Пластиковая декоративная крышка для канализационного люка в виде большого натурального камня. Полностью закрывает входное отверстие, на фоне окружающей зелени выглядит вполне естественно
В последнее время принято маскировать канализационные сооружения, в особенности в том случае, если они выглядят недостаточно эстетично. Для этой цели приобретают декоративные изделия, имитирующие зеленоватые насаждения или крупные камни.
Но не обязательно использовать покупной декор, можно из деревянных реек собрать роскошную цветочную стойку и украсить ее цветущими растениями.
Выводы и полезное видео по теме
Несколько советов от экспертов помогут вам определится с типом ямы и построить резервуар из бетонных колец по всем правилам.
Этапы строительства выгребной ямы с подробными комментами:
Монтаж бетонных колец круглый объект с отверстием внутри (пример: тор или полноторие):
Полезная информация о люках:
Как видите, устройство выгребной ямы из бетонных заготовок доступно даже неопытному строителю. Но помните, что для строительства многофункционального сооружения необходимо соблюдение норм, выверенный проект, точные расчеты и, скорее всего, потребуется помощь монтажников.
