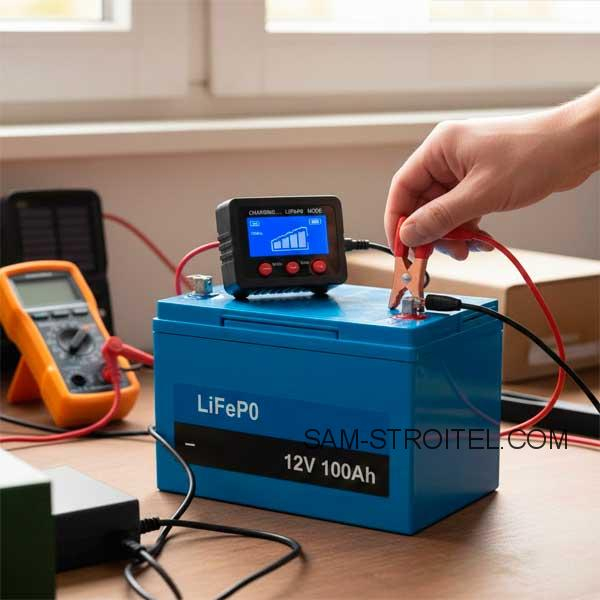

Как заряжать литий железо фосфатный аккумулятор

Литий-железо-фосфатные аккумуляторы (LiFePO4) всё почаще используются в автономных энергосистемах, источниках бесперебойного питания, электротранспорте и солнечных установках. Их выбирают за высокую защищенность, долгий срок службы и стабильные характеристики даже при интенсивной эксплуатации. Однако все эти преимущества напрямую зависят от того, как правильно организована зарядка аккумулятора и используются ли подходящие зарядные устройства для LiFePo4 аккумуляторов.

В отличие от свинцово-кислотных или других литиевых батарей, LiFePO4 имеют собственные особенности по напряжению, токам и алгоритму заряда. Ошибки на этом этапе могут привести не только к понижению ёмкости, но и к ускоренной деградации ячеек, дисбалансу элементов и выходу аккумулятора из строя.

В этой статье тщательно разобрано, как правильно заряжать литий-железо-фосфатный аккумулятор, какое оборудование использовать и на что обращать внимание, чтобы аккумулятор служил длительно и безопасно.

Особенности зарядки LiFePO4 аккумуляторов

Литий-железо-фосфатные аккумуляторы имеют принципиальные отличия от других типов батарей, и конкретно эти особенности определяют требования к их зарядке. Несмотря на внешнюю схожесть с другими литиевыми аккумуляторами, алгоритмы заряда для LiFePO4 отличаются и не допускают универсального подхода.

Главная особенность LiFePO4 — стабильное рабочее напряжение и высокая химическая устойчивость. Это делает аккумуляторы более защищенными, но одновременно требует точного соблюдения параметров зарядки. Перезаряд или использование неподходящего зарядного устройства приводит к ускоренному износу и потере ресурса.

LiFePO4 не нуждаются в плавающем режиме зарядки и не предусмотрены для длительного удержания под максимальным напряжением. После достижения полного заряда аккумулятор должен быть отключён от источника питания или переведён в распорядок ожидания.

Процесс зарядки проходит по алгоритму CC/CV — сначала постоянным током, затем при постоянном напряжении с постепенным понижением тока. Такой подход обеспечивает равномерный заряд всех ячеек и снижает нагрузку на аккумулятор.

Отдельного внимания просит температурный фактор. Зарядка при отрицательных температурах недопустима без специальной защиты, так как это может привести к необратимым повреждениям внутренней структуры ячеек.

Допустимые напряжения и токи при зарядке

Верный выбор напряжения и тока зарядки — ключевой фактор, влияющий на срок службы LiFePO4 аккумулятора. Эти характеристики строго регламентированы и не допускают значительных отклонений.

Допустимое напряжение зарядки

Номинальное напряжение одной LiFePO4 ячейки составляет около 3,2–3,3 В. Полнейший заряд достигается при напряжении 3,6–3,65 В на ячейку.

Долгое удержание аккумулятора под верхним напряжением нежелательно и ускоряет старение батареи.

Рекомендуемые токи зарядки

Ток зарядки выбирается исходя из ёмкости аккумулятора и обычно составляет:

• 0,2C — щадящий распорядок
• 0,3–0,5C — оптимальный режим
• до 1C — допустимо при наличии качественной BMS

Для аккумулятора ёмкостью 100 А·ч безопасный ток зарядки составляет 20–50 А.

Какое зарядное уст-во подходит для LiFePO4

Для зарядки LiFePO4 аккумуляторов необходимо использовать зарядные устройства, рассчитанные именно на эту химию. Универсальные или свинцово-кислотные зарядники нередко имеют неподходящие алгоритмы и напряжения.

Основные требования к зарядному устройству

• Поддержка режима CC/CV
• Точное ограничение напряжения
• Отсутствие режима десульфатации
• Отключаемый float-режим
• Соответствие тока зарядки ёмкости аккумулятора

Лучший вариант — зарядное устройство с отдельным режимом LiFePO4 или возможностью ручной настройки параметров.

Роль BMS в процессе зарядки аккумулятора

BMS — это система управления аккумулятором, которая обеспечивает безопасную зарядку LiFePO4 и держит под контролем состояние каждой ячейки. Без неё корректная и долговечная работа аккумулятора невозможна.

Функции BMS при зарядке

• Контроль напряжения каждой ячейки
• Оборона от перезаряда
• Балансировка ячеек
• Ограничение тока зарядки
• Температурная защита

BMS предотвращает ситуации, при которых отдельные ячейки выходят за допустимые пределы, даже если общее напряжение аккумулятора смотрится нормальным.

Температурные условия и безопасность при зарядке

Температура оказывает прямое влияние на безопасность и ресурс LiFePO4 аккумулятора. Зарядка допускается только лишь в строго определённом диапазоне.

Рекомендуемые температурные условия

• Зарядка: от 0 °C до +45 °C
• Разряд: от −20 °C до +60 °C
• Хранение: от −10 °C до +35 °C

Зарядка при отрицательных температурах приводит к деградации ячеек и может вызвать необратимые повреждения.

Практические квоты безопасности

• Не заряжать аккумулятор сразу после мороза
• Обеспечить вентиляцию
• Избегать перегрева
• Не накрывать аккумулятор и зарядное уст-во

Типичные ошибки при зарядке LiFePO4 аккумуляторов

Даже качественный аккумулятор может быстро потерять ресурс при неверной зарядке. Ниже перечислены самые распространённые ошибки.

Неподходящее зарядное устройство

Использование зарядников для AGM или GEL аккумуляторов приводит к перезаряду и деградации LiFePO4.

Превышение напряжения

Постоянный перезаряд ускоряет старение аккумулятора, даже если он оснащён BMS.

Зарядка на морозе

Одна из самых небезопасных ошибок, способная вызвать необратимые внутренние повреждения.

Слишком высокий ток зарядки

Приводит к перегреву и росту внутреннего сопротивления ячеек.

Отсутствие BMS

Эксплуатация аккумулятора без системы защиты существенно повышает риск выхода его из строя.

Длительное удержание под максимальным напряжением

Постоянное подключение к зарядному устройству после полного заряда ускоряет деградацию аккумулятора.

Соблюдение советов по зарядке позволяет сохранить ёмкость, безопасность и срок службы LiFePO4 аккумулятора на протяжении многих лет.
