Автоматы, установленные в квартирных электрощитах, предусмотрены для аварийного отключения электроэнергии в случае короткого замыкания или превышения нагрузки на контур. Ими можно управлять и вручную, когда нужно поменять выключатель.
Какими параметрами обладает прибор подскажет маркировка автоматических выключателей, представленная в виде наименований, буквенно-цифровых обозначений и схем. Согласитесь, умение «прочитать» надпись пригодится домашнему мастеру при необходимости замены устройства, устранении поломок или подключении дополнительного автомата.
Мы поможем вам разобраться что к чему. В статье описана подробная расшифровка маркировочного блока на выключателях, а также приведены советы по выбору автомата с учетом его характеристик.
Для чего необходима маркировка
Для квалифицированного электрика лицевая панель автомата как открытая книжка – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник просто различает устройства, абсолютно одинаковые с точки зрения обывателя.
Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в инфо, представленной изготовителем.
С помощью специальных обозначений, расположенных на передней панели, можно отличить автомат от УЗО, просто узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.
Чтобы уточнить данные о определенном устройстве, достаточно распахнуть дверку металлического шкафа, в котором установлены приборы учета и защиты: все обозначения находятся на виду
Информация об отдельном автоматическом выключателе может потребоваться, если:
Некоторые знаки становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести подмену проводки или подключить автоматический выключатель, информацию о приборах лучше изучить заранее.
Что обозначают надписи на выключателе
Знаки, цифры, буквы, схемы нанесены на технический пластик специальной несмываемой краской. Даже у старых моделей они остаются читаемыми. Подразумевается, что пользователь или электромонтажник, едва бросив взгляд на автомат, должен быстро определить его токовые характеристики и напряжение.
Изготовитель и модель автомата
Самую верхнюю строку маркировочного блока занимает название бренда. Для печати избран определенный цвет, чаще яркий, и порой даже по оттенку можно определить, продукция какого изготовителя находится перед вами.
Цвет надписи обычно повторяется и в оформлении элемента управления – рычага, с помощью которого делается принудительное включение или отключение прибора. Однако иногда ручка окрашена в нейтральный серый или черный цвет
Бывалые электромонтажники предлагают не скупиться при покупке автоматов и приобретать приборы только проверенных европейских марок: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Есть несколько рос брендов, которым также можно смело доверять: Электротехник, TDM ЕLECTRIC, EKF.
Ниже строкой обозначена модель устройства. Все другие надписи, кроме наименования производителя, обычно отпечатаны серым цветом, поэтому серию можно просто спутать с техническими характеристиками.
Чтобы не ошибиться, смотрим именно на вторую строку. Обозначение линейки или модели может иметь последующий вид: ВА63, SH200, Acti9.
Можно попытаться расшифровать серию, однако не всегда за буквами и цифрами скрыты технические свойства, чаще это просто наименование определенной модели.
Модели из серии ВА47-29 имеют более двух сотен типоисполнений, при этом они не привязаны к определенным номинальным токам – могут быть и 0,5 а, и 5 А, и 63 А
Обозначение линейки может быть написано как на общем сером фоне, так и на цветной лини, которая находится непосредственно под брендом.
Определение время-токовой свойства
Следующая строка – это сочетание латинской буквы и цифры. Буква, стоящая первой, как раз и обозначает время-токовую характеристику. Она обозначает, как очень быстро срабатывает выключатель при определенной силе тока, протекающей через него. Всего существует пять разных типов: «В», «С», «D», «K», «Z», однако в быту применяются автоматы В, С, D.
Зависимость величин нередко представляют в виде графиков, которые можно отыскать в Интернете. Они имеют следующий вид:
На графике видно, как зависит скорость срабатывания автомата от кратности действующего тока к номинальному его значению. Расчеты подчиняются формуле k=I/In (+)
Таким образом, если значение k находится меж 3 и 5 – это категория В, между 5 и 10 – С, между 10 и 20 – D.
Образец обозначения ВТХ на корпусе прибора. В сочетании «В16» В – это и есть время-токовая хар-ка, а 16 – номинальный ток
Если взять два выключателя с одним и тем же значением номинального тока, но с разными свойствами срабатывания, реагировать они будут тоже по-разному. Для сопоставления рассмотрим С16 и В16. Если воспользоваться формулой, то в результате мы получим для С16 – 80-160 А, а для В16 – 46-80 А.
Как это выглядит на практике? Представим, ток резко увеличился до 100 А. В16 выключится моментально, так как для него достаточно и 80 А, а чтобы сработал С16, нужно некоторое время на нагрев пластины. Затем начинает действовать тепловая защита, и автомат выключается. Разница во времени обычно занимает толики секунды.
Номинальный ток и его обозначение
Цифра, которая находится справа от латинской буквы (ВТХ), обозначает номинал автомата. Номинальный ток обозначает, при каком max значении полуавтомат будет находиться в действующем состоянии, то есть ток будет свободно проходить через него без аварийного отключения.
Серьезный момент: указанные данные актуальны только при определенной температуре, а именно +30ºС. Если температура конечно окажется выше, то выключатель может сработать при меньшем значении тока.

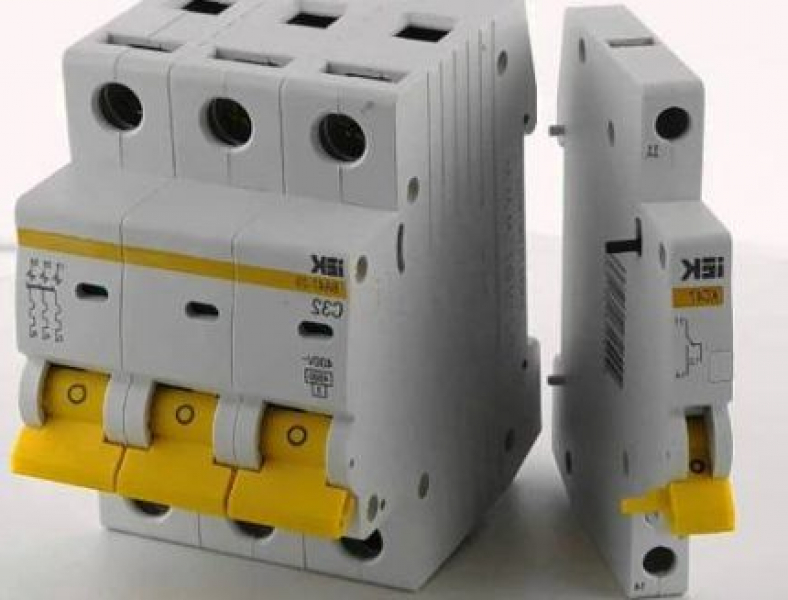

Указанный номинал – 32А. Следовательно, при благоприятных критериях автомат не выключится, пока ток не превысит это значение. Но если температура поднимется, он может сработать и при 25…30А
Разглядим, что происходит во время срабатывания внутри устройства. Автомат выключается благодаря работе двух видов расцепителей цепи – термического и магнитного.
Первый включается в работу, если в электросети случилась перегрузка. Значение тока выше номинального нагревает биметаллическую пластинку, она изгибается и разрывает цепь – автомат отключается. Подсчитано, что ток нагрузки должен превышать номинал на 15-55%, чтобы произошел разрыв.
Но за исключением перегрузки в сети возникает и такое явление, как сверхток. Причиной его появления является короткое замыкание. На сверхтоки реагирует уже не термический, а электромагнитный расцепитель.
Если прибор находится в рабочем состоянии, то срабатывание происходит мгновенно, максимум буквально через 0,02 секунды. Задержка в аварийном отключении приводит к выходу из строя проводов. Сначала плавится изоляционный слой, потом может произойти возгорание.
Чтобы защитить проводку и собственную жизнь от перегрузок и коротких замыканий, и рекомендуется получать только качественные устройства защиты.
Маркировка номинального напряжения и частоты
Ниже строкой указано значение номинального напряжения. Его также надо соблюдать при выборе устройства в обязательном порядке. Маркировку можно определить по единицам измерения – Вольтам, которые обозначаются знаками V или В. Для точности также используются значки: «-» — постоянное напряжение, «~» — переменное.
Вариант обозначения номинального напряжения. Если указаны две числа, то прибор можно применять для защиты 1-фазных и 3-фазных сетей: 230В – для однофазной, 400В – для трехфазной
Частота определяется в Герцах и обозначается так — 50 Hz. Но ее можно не найти на корпусе, потому что практически все бытовые приборы работают в одинаковом режиме.
Если необходимо точно знать какие-то свойства автомата, а их обозначений нет на панели, следует заглянуть в инструкцию, где перечислены все технические данные о приборе.
Предельный ток отключения
Последующая величина, указанная на корпусе автомата, – ток отключения, который по-другому именуют отключающей способностью устройства.
Если вдруг произойдет небольшое замыкание и в контуре появится сверхток, то автомат сработает в аварийном режиме, но при этом полностью сохранит личную функциональность. Можно заметить, что ток отключения в разы превышает номинал.
Возможен и такой вариант, что значение сверхтока будет выше обозначенного на автомате. Тогда нет никаких гарантий, что устройство сработает правильно и само не пострадает. Скорее всего, магнитный расцепитель просто-напросто не справится с нагрузкой.

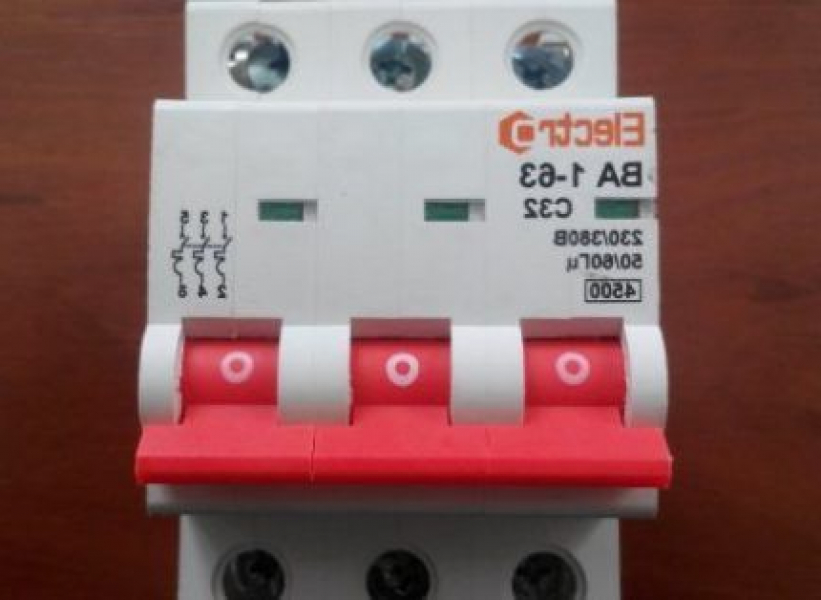

Образец обозначения тока отключения – цифра 4500 в черной рамочке, находится прямо под значениями напряжения и частоты. На неких моделях этот параметр не указан
Кроме значения 4500 А, которое характерно для многих автоматов бытового класса, можно повстречать 6000 А и 10000 А.
Что такое класс токоограничения
Сразу под предельным током отключения находится класс токоограничения. Его просто найти на панели – это цифра 1,2 или 3, заключенная в черный квадрат. Во время короткого замыкания и возникновения в сети сверхтока система может пострадать.
Чем быстрее сработает автомат, тем раньше прекратиться воздействие термический энергии, которая является следствием возникновения сверхтока, тем быстрее наступит стабильность.
Таким образом, класс токоограничения указывает временной интервал, до которого автомат может ограничить время короткого замыкания.
Под цифрой 6000 отлично виден класс токоограничения – 3. Если маркировки нет (а это встречается у многих моделей), значит ее значение равно 1
Деления по классам:
3-ий класс наиболее «быстрый» и предпочтительный при выборе автомата.
Схема подключения проводов
На некоторых автоматических выключателях за исключением основных характеристик можно обнаружить схему подключения. Обычно она находится справа на лицевой панели.
На схеме условными обозначениями изображена электроцепь, включающая расцепители и контакты, к которым подключатся проводка. Для указания контактов употребляют цифры
Схемы на 1-полюсных и 2-полюсных приборах отличаются. На вторых кроме цепи с контактами присутствует маркировка клемм, а также у неких моделей значок N, обозначающий подключение нулевой жилы.
Советы по выбору автоматического выключателя
Автомат выбирают на базе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.
Шпаргалка по чтению обозначений. Не все производители указывают техно информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)
Кроме разобранных черт, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают необходимое количество полюсов.
Подробнее о расчете и подборе автоматического выключателя написано в этой статье.
Важное значение имеет бренд, а также состояние проводки.
Фото из Обычно решающим значением является номинальный ток. Чтобы его рассчитать, мощность всех бытовых приборов переводят из кВт в Вт, складывают и делят на напряжение (стандарт – 220В) Для осветительных и розеточных контуров подходит 1-полюсная модель, для массивных бытовых приборов и агрегатов – 2-полюсная, для насосов генераторов – 3-полюсная, а 4-полюсную используют пореже, для сети из 4 проводов Чтобы защита была полноценной, вместе с автоматическими выключателями в электрощит устанавливают УЗО. Прибор защищает от токов утечки, то есть компенсирует недочеты автомата Алюминиевая проводка – редкость, однако в старых домах она встречается. Для ее подключения применяют выключатели не выше 16А. Но лучше сеть видоизменять и алюминий поменять на медь Как рассчитать мощность прибораКоличество полюсов бытового автоматаОбязательное наличие второго коммутатора – УЗООсобенности подключения алюминиевых проводов
Делать покупку советуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.
При выборе обратите внимание на целостность и крепкость корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками плохого материала.
Выводы и полезное видео по теме
Общая информация об автоматах раскрыта выше, а из интересных видеороликов вы сможете узнать о тонкостях, известных только профессионалам.
Как устроен и работает автомат:
Подробнее о тепловых номиналах – разбор таблицы:
Читаем маркировку со спецом:
Правильно выбрать и подключить устройство защиты домашней электросети помогает маркировка, нанесенная прямо на корпус прибора. Умение расшифровывать знаки и правильно определять характеристики поможет в дальнейшем при самостоятельном монтаже нового контура.
Есть, что дополнить, или появились вопросы по расшифровке маркировки автоматических выключателей? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.
