В данной статье расскажу о сборке самодельного минитрактора 4х4, сделанного практически с нуля, с полным приводом, гидравликой и навесным оборудованием под плуг.
Самодельный минитрактор начало
Строительство минитрактора — задачка не из простых, но при наличии базовых навыков сварки и понимания устройства автомобильных узлов вполне посильная для дачного мастера. Основная задача, которую я перед собой ставил: получить компактную, но действительно проходимую машину с полным приводом 4х4, способную работать с плугом, прицепом и иным навесным оборудованием.
Основой для трансмиссии послужили узлы от легкового автомобиля — задний мост с редуктором традиционной компоновки, а также коробка передач и раздаточный узел, которые я адаптировал под нужды минитрактора. Такой подход значительно экономит бюджет по сравнению с покупкой заводских тракторных мостов и редукторов.
Рама: основа всей конструкции

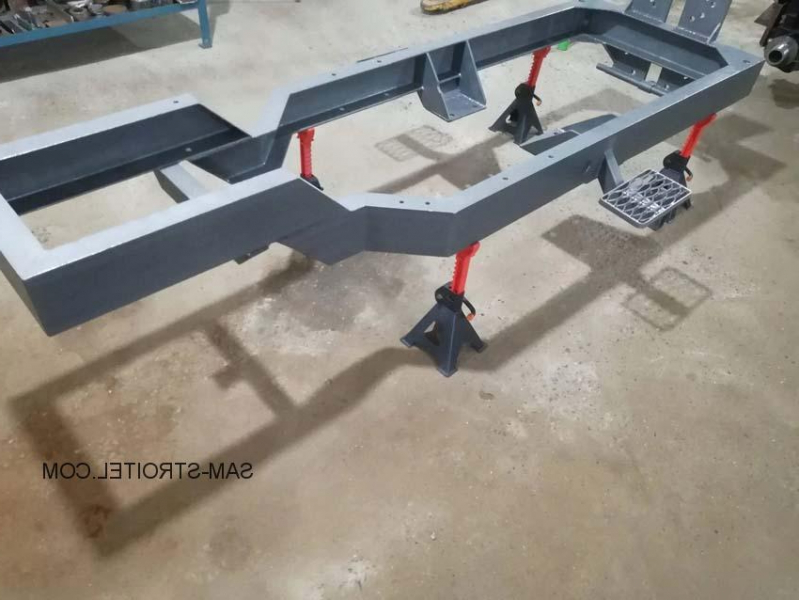

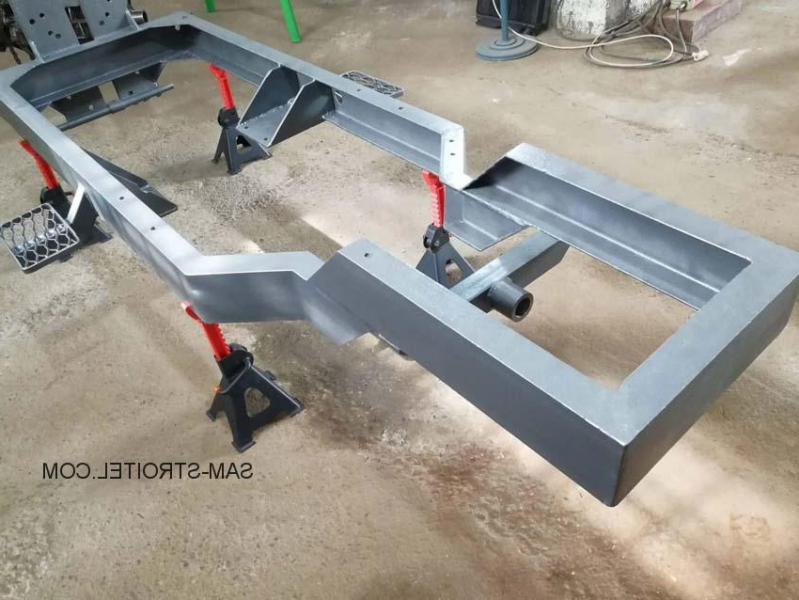

Строительство абсолютно любой самоходной техники начинается с рамы, и минитрактор здесь не исключение. Я сварил раму из профильной трубы и швеллера, заложив в конструкцию усиленные узлы крепления мостов, движка и навесного оборудования сзади.
Важно было продумать геометрию заранее: расстояние между мостами, высоту рамы над землёй для обычного дорожного просвета, места крепления для будущего навесного оборудования. Рама получилась достаточно массивной, чтобы выдерживать нагрузки при работе с плугом и прицепом, но при этом не перегруженной излишним металлом.
Мосты и подвеска

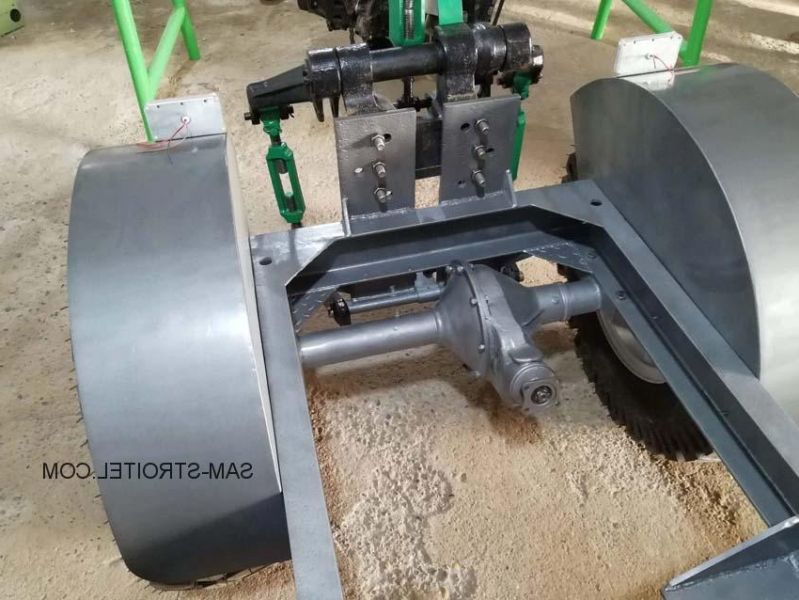

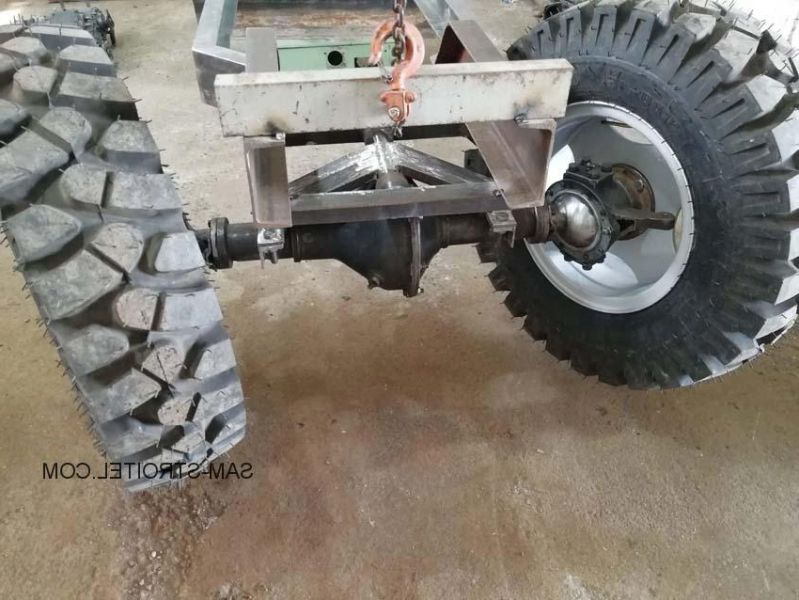

На заднюю часть рамы установлен мост с классическим редуктором и полуосями. Крепление моста выполнено буквально через кронштейны с проушинами, что позволяет мосту немного работать при неровностях грунта, не передавая ударные нагрузки впрямую на раму.

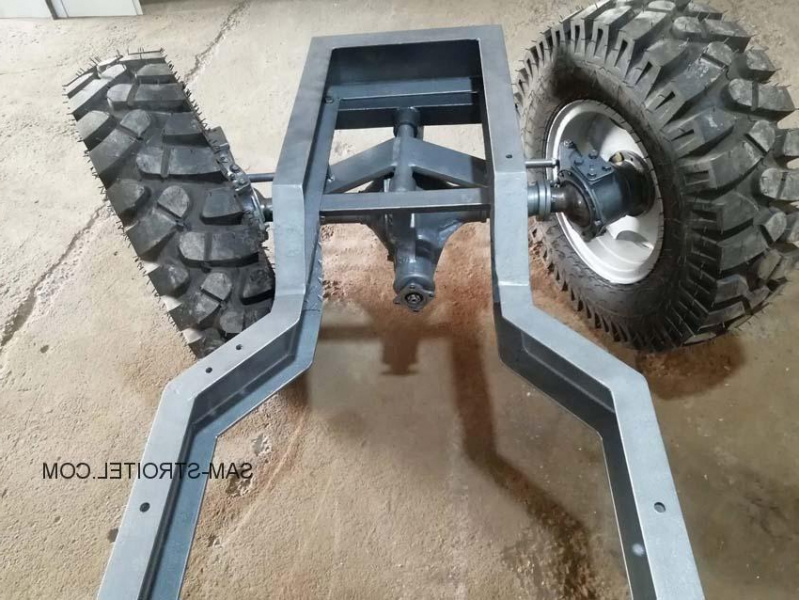

Передний мост

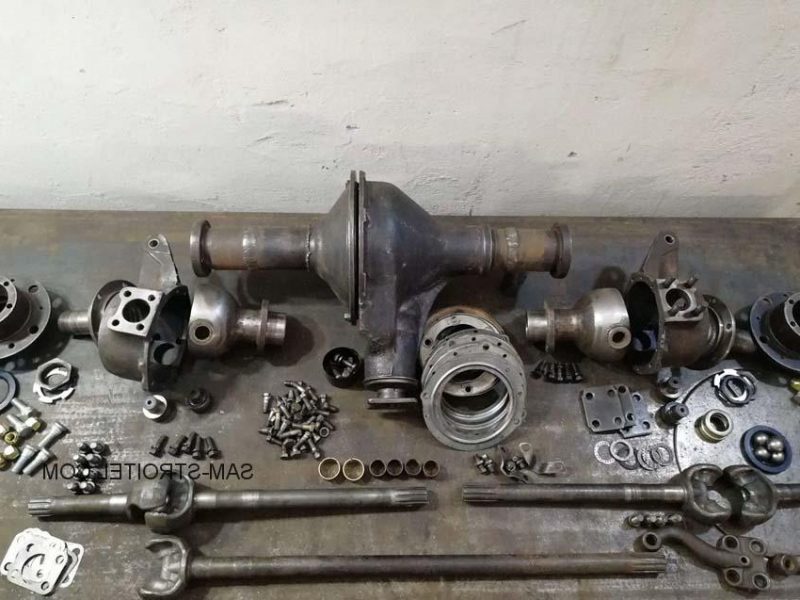

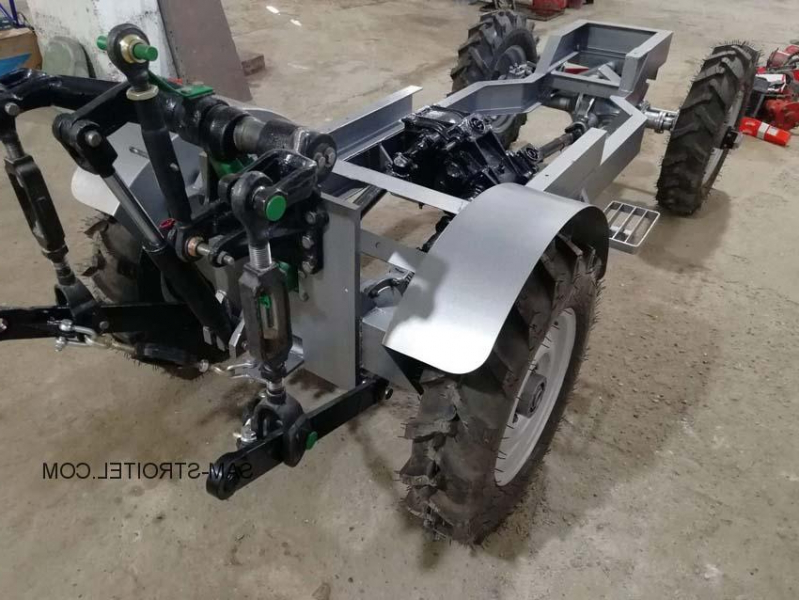

Установка раздаточной коробки
Двигатель и трансмиссия

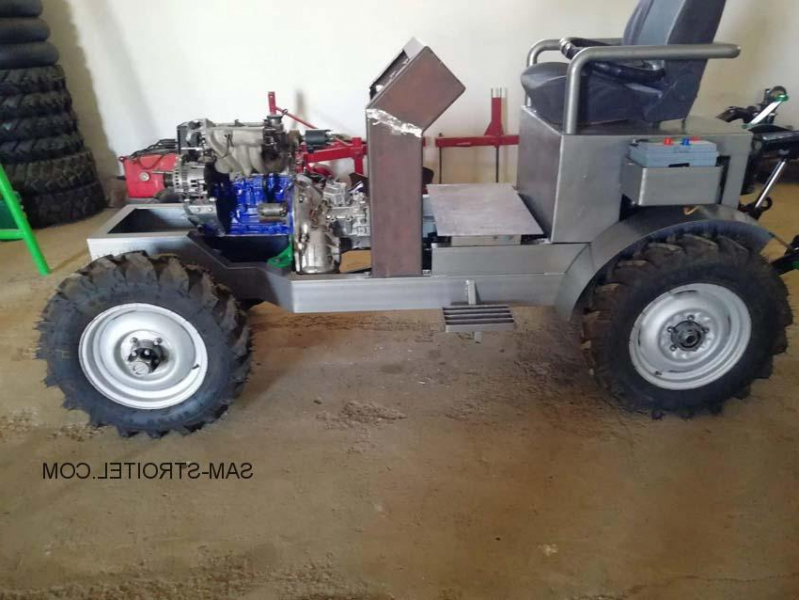

В качестве силового агрегата я использовал автомобильный движок переднеприводной компоновки, объёмом около 1.5 литра.

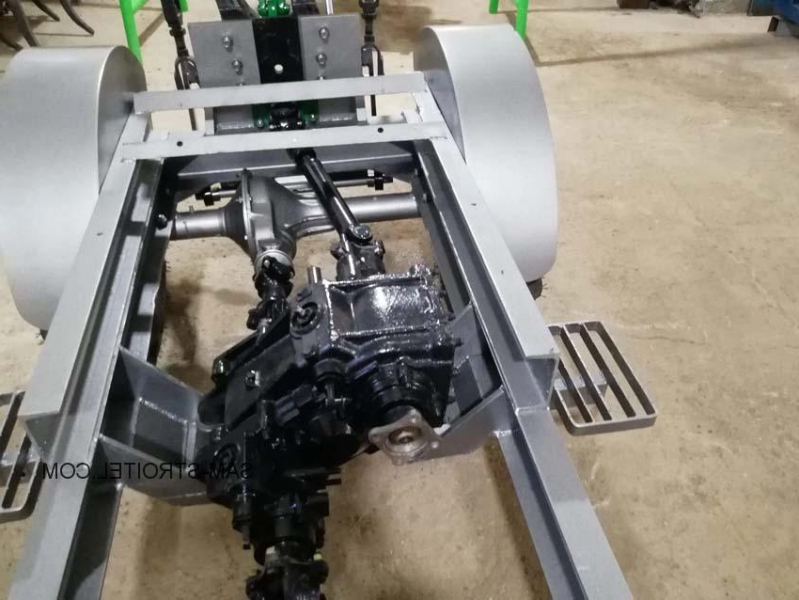

К двигателю подключена коробка передач с раздаточным узлом, обеспечивающим привод на оба моста. Фронтальный редуктор с карданной передачей на переднюю ось выполнен по классической схеме, знакомой всем, кто хоть раз занимался автомобильными самоделками.
Вот главные узлы, которые пошли в конструкцию минитрактора:
- Рама — сварная, из профильной трубы и швеллера
- Задний мост — автомобильный, с традиционным редуктором
- Двигатель — переднеприводный, около 1.3-1.5 л
- Коробка передач с раздаточной коробкой — обеспечивает полнейший привод
- Передний редуктор — с карданной передачей
- Топливный бак — газовый баллон, закреплённый металлическими хомутами
- Гидросистема — для подъёма подвесного оборудования
- Сиденье и рулевое управление — от донорского транспорта
Топливная система и электрика

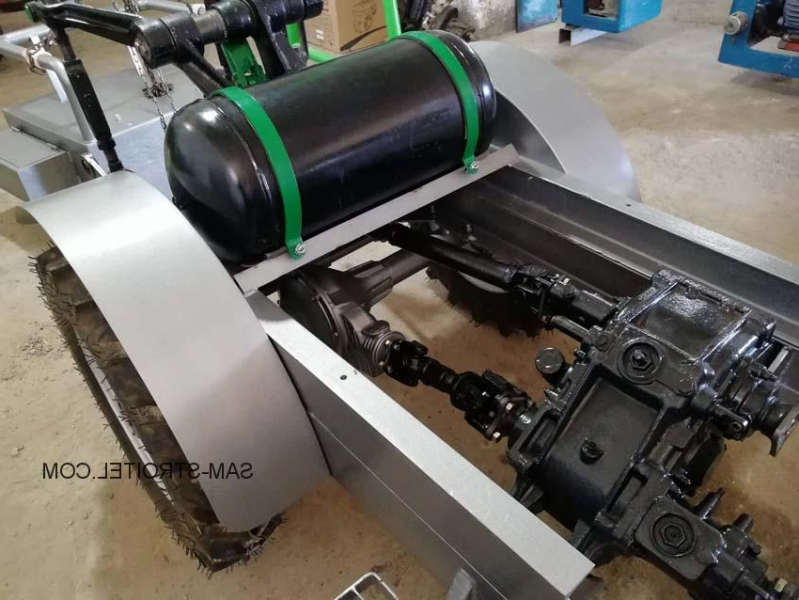

Интересное решение по топливному баку — я использовал старенький газовый баллон (пропановый), закрепив его металлическими хомутами с резиновыми прокладками на раме рядом с задним мостом. Таковой баллон отлично подходит по прочности и объёму, а крепление хомутами делает демонтаж для обслуживания простым и очень быстрым.

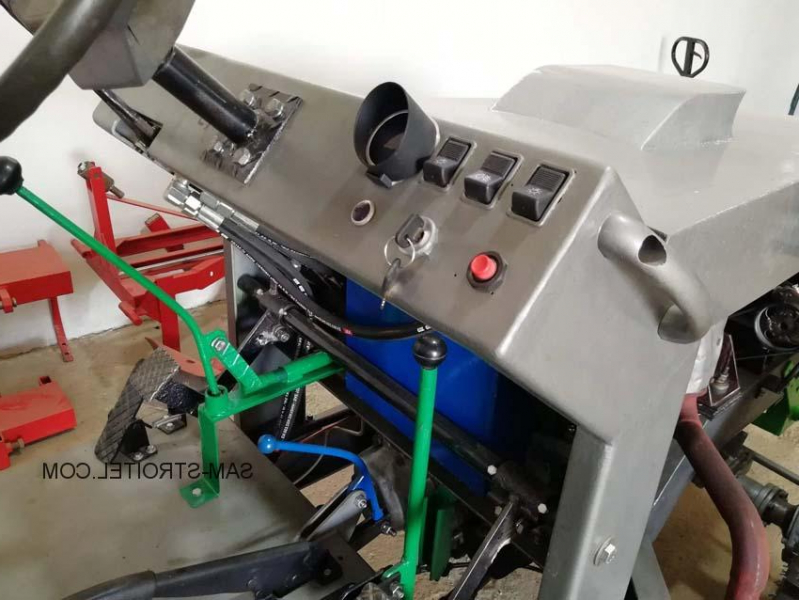

Электрическая часть минитрактора включает аккумулятор, размещённый в металлическом ящике рядом с сиденьем оператора, а также панель устройств с несколькими тумблерами для управления освещением и другими системами. Замок зажигания и кнопка запуска вынесены на комфортную приборную панель прямо перед рулевой колонкой.
«Минитрактор своими руками — это не просто экономия денежных средств по сравнению с покупкой заводской техники. Это ещё и возможность построить машину именно под свои задачи, с теми узлами, которые реально доступны и ремонтопригодны в вашем хозяйстве.»
Гидравлика и подвесное оборудование

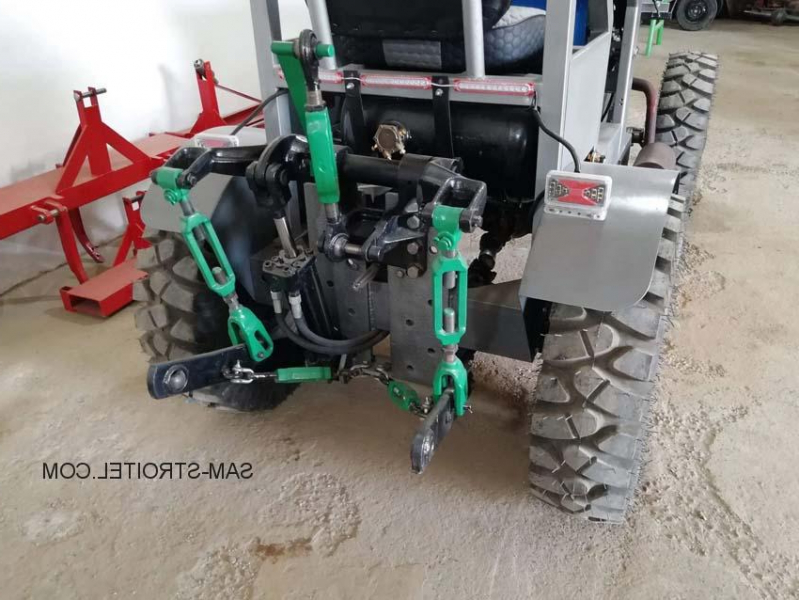

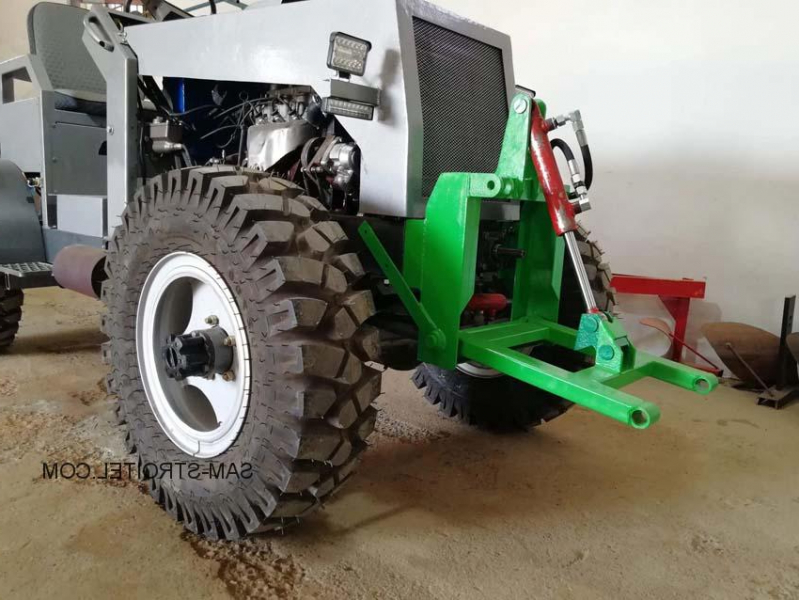

Отдельное внимание уделил гидравлической системе для подъёма навесного оборудования. Гидроцилиндры установлены сзади рамы и подключены к рычагам подъёма, окрашенным в зелёный цвет для удобства зрительного контроля механизма. Такая система позволяет поднимать и опускать плуг или другое навесное оборудование прямо с места оператора, без физических усилий.

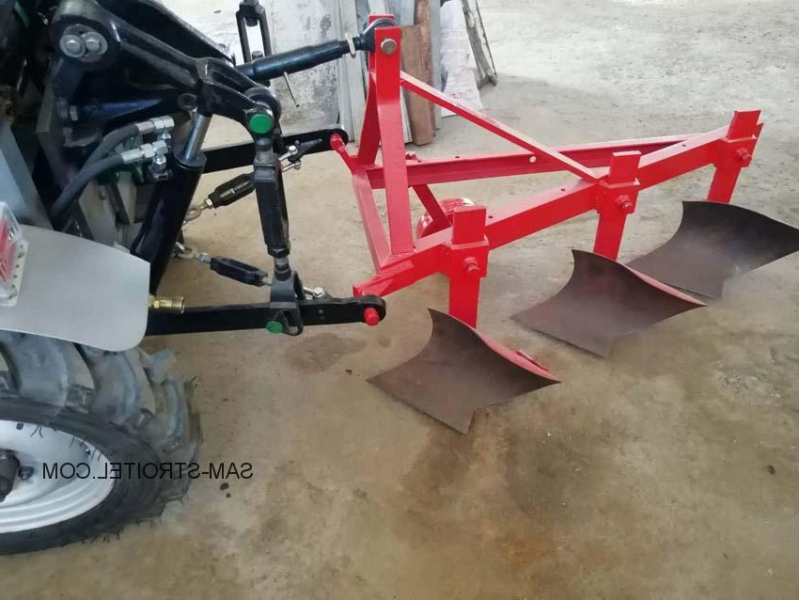

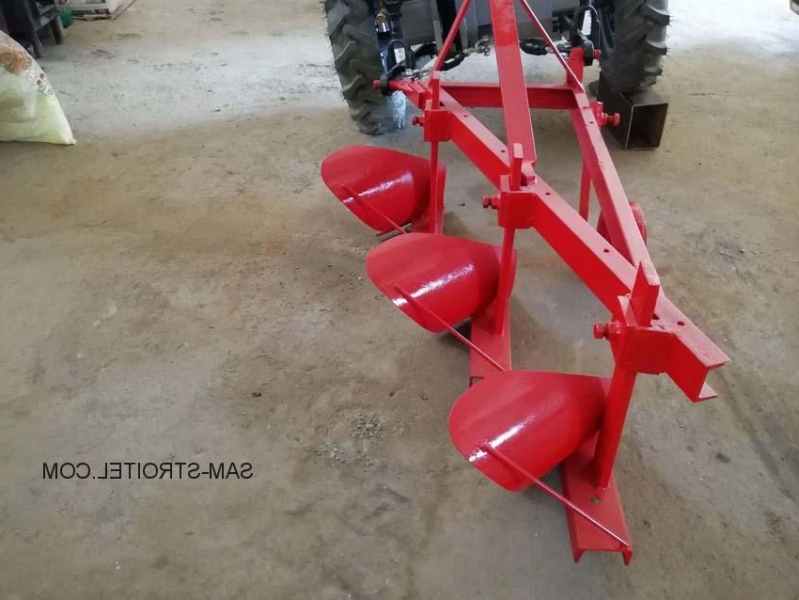

В качестве первого подвесного оборудования я собрал трёхкорпусный плуг, окрашенный в красный цвет, с классическим креплением через треугольную сцепку к задней навеске трактора. Такая конструкция стандартна и совместима с большинством современного мини-навесного оборудования.
Сопоставление узлов минитрактора по происхождению приведено в таблице ниже:
| Рама | Изготовлена без помощи других | Сварная из трубы и швеллера |
| Задний мост | Автомобильный донор | Классический редуктор |
| Двигатель | Автомобильный донор | Переднеприводная сборка |
| КПП с раздаткой | Автомобильный донор | Обеспечивает полный привод |
| Топливный бак | Газовый баллон | Крепление хомутами |
| Гидросистема | Самостоятельная сборка | Подъём подвесного оборудования |
| Плуг | Покупное навесное оборудование | Трёхкорпусный, красный |
Финальная сборка и покраска

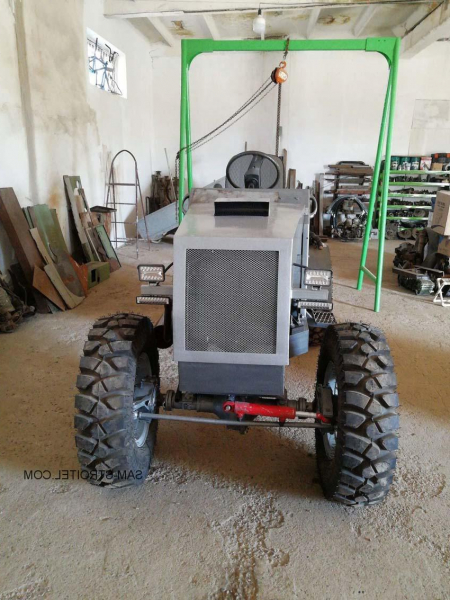

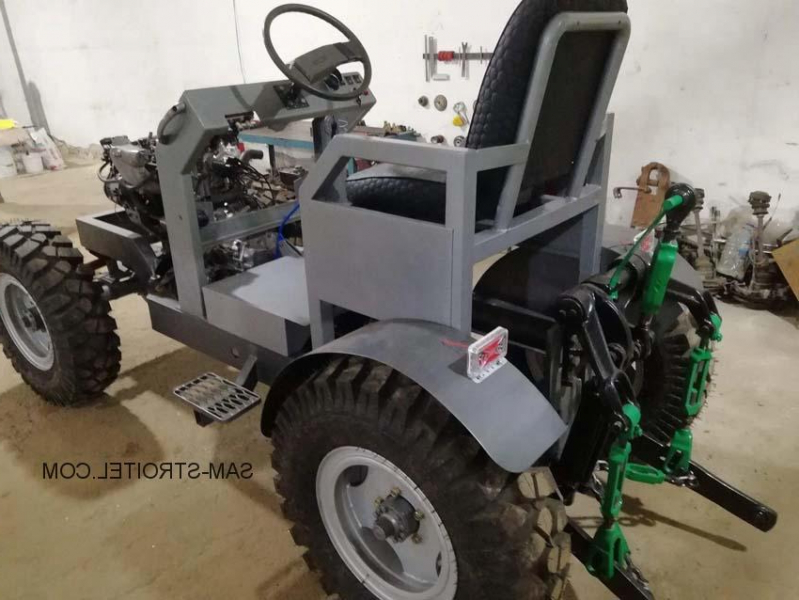

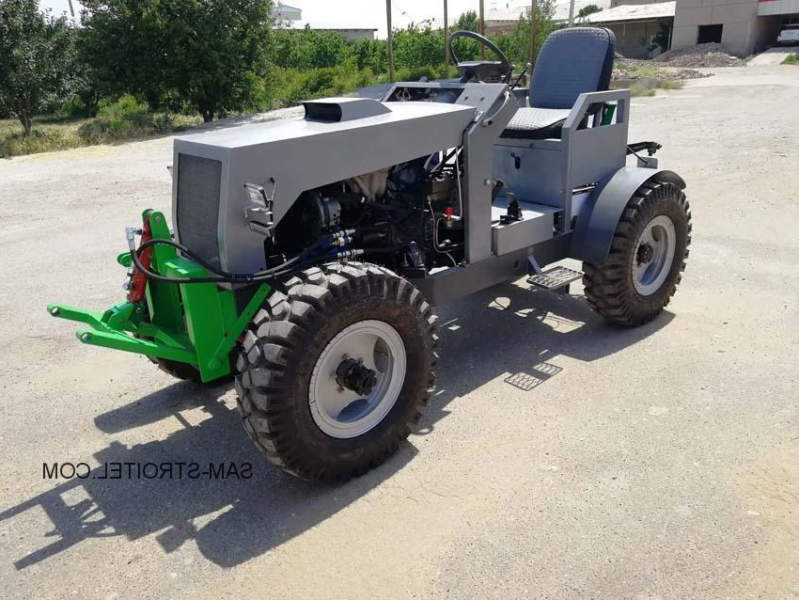

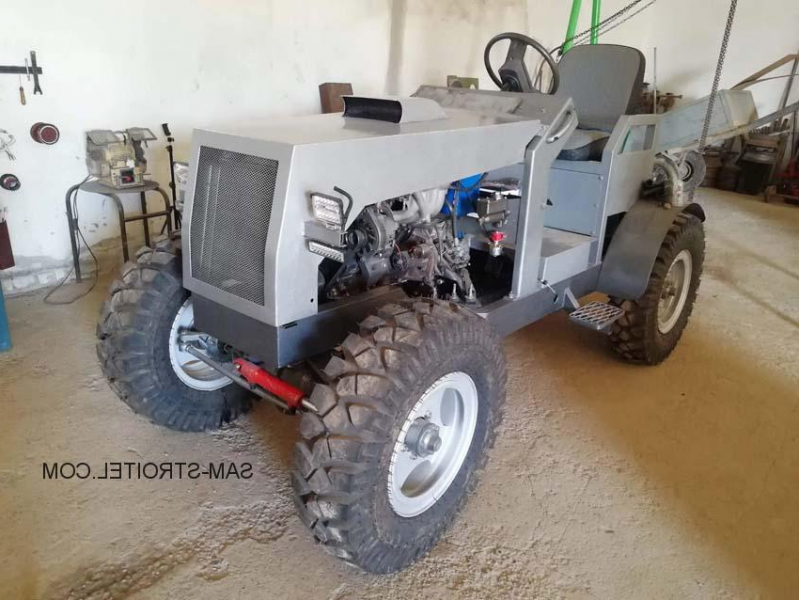

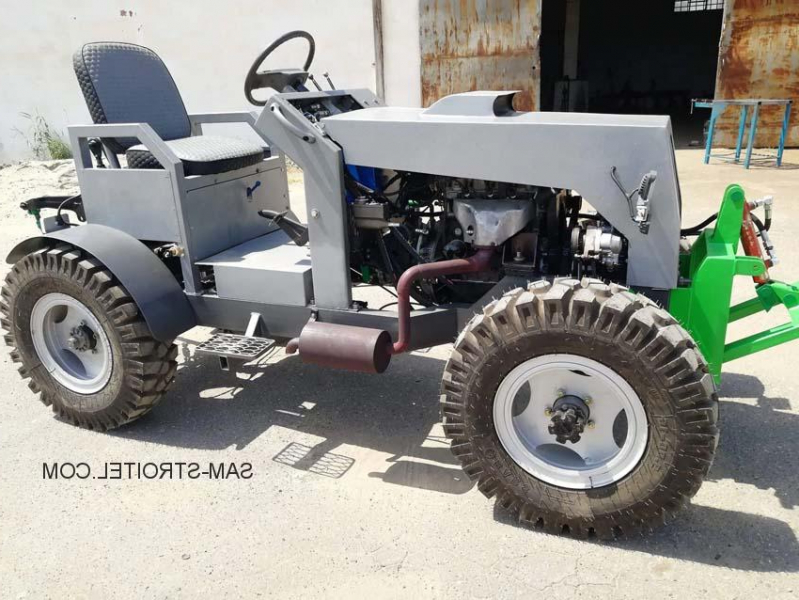

После поверки работоспособности всех узлов — двигателя, трансмиссии, гидравлики — минитрактор был окончательно собран и окрашен в серый цвет. На готовой автомашине установлены светодиодные фары, дополнительные передние огни на дуге безопасности над сиденьем оператора, а также полнейший комплект органов управления: руль, педали, рычаги коробки передач и раздаточной коробки.
Дорожный просвет вышел достаточным для работы на неровном грунте, а колёса с грунтозацепами обеспечивают хорошее сцепление даже на влажной и рыхловатой земле.
Совет тем, кто хочет построить свой минитрактор
Если вы решили собрать минитрактор своими руками, мой главный совет — не сберегайте время на проектировании рамы и компоновки узлов до начала сварочных работ. Гораздо проще один раз всё обмыслить на бумаге или хотя бы мысленно прикинуть расположение двигателя, мостов и бака, чем потом переваривать готовую конструкцию из-за того, что что-то не помещается.
Также рекомендую сходу закладывать точки крепления под гидравлику и навесное оборудование, даже если на первых порах вы планируете обойтись без них. Еще проще усилить раму заранее, чем дорабатывать уже готовую и покрашенную конструкцию.
Часто задаваемые вопросы
Какой движок лучше выбрать для самодельного минитрактора?
Хорошо подходят компактные автомобильные моторы объёмом 1.0-1.5 литра, лучше переднеприводной компоновки — они легче классических силовых агрегатов и при этом достаточно тяговиты после понижения передаточного числа в коробки.
Можно ли использовать автомобильный задний мост для минитрактора?
Да, автомобильные мосты с классическим редуктором отлично подходят для минитракторов, в особенности если предусмотреть надёжное крепление к раме через кронштейны с проушинами для компенсации неровностей грунта.
Как сложно сделать полный привод 4х4 на самодельном минитракторе?
Это один из самых сложных узлов конструкции, требующий раздаточной коробки и фронтального редуктора с карданной передачей. Но при наличии подходящих донорских узлов от автомобиля со схожей компоновкой задача полностью решаема своими силами.
Безопасно ли использовать газовый баллон как топливный бак?
При правильном монтаже — надёжном креплении хомутами, установке в удалении от выхлопной системы и постоянной проверке герметичности соединений — такое решение вполне рабочее и проверено многими самодельщиками.
Какое подвесное оборудование можно установить на самодельный минитрактор?
При наличии задней гидравлической навески подходит практически весь стандартный ряд: плуги, культиваторы, окучники, косилки и прицепы, совместимые по геометрии крепления с трёхточечной навеской.
Вот такая вышла история строительства минитрактора 4х4 своими руками. Работа заняла немало времени и сил, но результат того стоит — надёжная рабочая автомашина, построенная под свои задачи и полностью понятная в обслуживании, ведь каждый узел я собирал и настраивал своими руками.
