Желаете сделать водоснабжение загородного дома, подключив его к действующей центральной системе? Автоматическое водоснабжение значительно упростит жизнь жильцов, не так ли? Но для осуществления вашего замысла у вас нет возможности перекрыть воду в магистральном трубопроводе, и требуется врезка в водопровод под давлением?
Мы поведаем, как выполнить врезку на практике, избежав отключения потребителей, присоединенных к магистрали — в статье описан процесс подключения с учетом всех норм законодательства. Спец материал дополнен тематическими фотографиями и полезными видеорекомендациями.
Тщательное изучение этапов подключения вашего домохозяйства к центральному водоснабжению очень поможет избежать штрафов за нарушение существующих норм при самовольной врезке в трубопровод. Если желаете, вы сможете также сберечь, выполнив часть земляных работ самостоятельно.
Допуск на выполнение работ
Работы по врезке в водопроводные магистрали, как с внедрением сварки, так и без нее, нельзя выполнять без получения необходимых разрешений.
Незаконная врезка, как правило, приводит к привлечению обладателя к материальной и административной ответственности.
Фото из Врезку в находящийся под давлением водопровод осуществляют в исключительных случаях в контексте ремонтно-восстановительных культмероприятий. В основном подключение дополнительных линий к централизованной сети выполняется после отключения подачи воды, если это не приведет к долговременному прекращению водоснабжения целого микрорайона или поселка. Врезка в действующий водопровод осуществляется с одновременной установкой арматуры и перекрытием канала, что нереально без специального оборудования. Самостоятельное выполнение врезки в водопровод, особенно находящийся под давлением, недопустимо, так как это может вызвать трудно устранимую аварийную ситуацию. Врезка отдельной ветки в централизованную сеть водоснабжения разрешена только после получения разрешения от обладателя водопровода. Работы по врезке должны проводиться бригадой Водоканала или в присутствии представителя этой службы. Узел врезки лучше разместить рядом со смотровым колодцем или создать подобный смотровой пункт для дальнейшего обслуживания. В случае прокладки водопроводной спец сети по поверхности земли подключение осуществляется аналогичными методами. Узел врезки рекомендуется закрыть специальным боксом. Узел врезки хоть какого трубопровода необходимо оборудовать запорной арматурой, даже если это подключение дачной линии, используемой только лишь в летний период. В трубопровод выполнена врезка. Врезка трубы небольшого диаметра. Оборудование для проведения врезки. Выполнение врезки производит мастер. Подключение к водоснабжению. Узел подключения к водопроводу в колодце. Подключение к поверхностной водопроводной линии. Врезка летнего водопровода
План участка можно получить в Федеральном центре регистрации земляных владений, а технические условия в центральном отделе водоканала.
В техусловиях на подключение будут указаны:
Кроме местной структуры Водоканала проектно-сметной документацией занимаются спец проектные организации, имеющие соответствующую лицензию.
Можно заказать у них проектно-сметную документацию на выполнение врезки в магистраль централизованной водопроводной спец сети. Возможно, их услуги окажутся дешевле, но не исключено, что могут возникнуть проблемы с одобрением проектной разработки Водоканалом.
После этого документацию на врезку следует зарегистрировать в местном отделении СЭС. Сразу с подачей собранного пакета документов в филиал СЭС для регистрации нужно оставить заявление на выдачу заключения о необходимости подключения к водопроводу.
Для проведения работ нужно иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала
Согласно принятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны осуществлять квалифицированные спецы, имеющие соответствующий допуск. Самовольное выполнение подобных работ запрещено.
Сэкономить, приложив личные усилия к подключению, получится только лишь на производстве земляных работ в процессе разработки и засыпки траншеи.
Условия, при которых нельзя выполнять врезку:
Даже при наличии всех разрешений врезку трубы в действующую сеть обязаны выполнять только квалифицированные специалисты.
Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не просит наличия лицензии
К числу таких работ можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материалов и остальные виды подсобных работ, которые не связаны непосредственно с процедурой врезки.
Разумеется, никто не может запретить обладателю выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.
Возведение колодца для обустройства узла

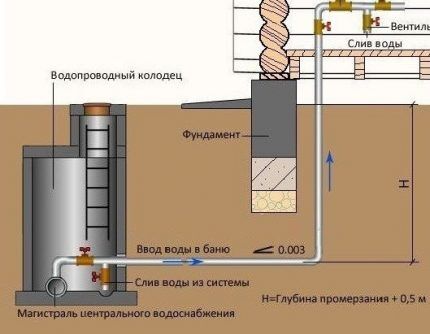

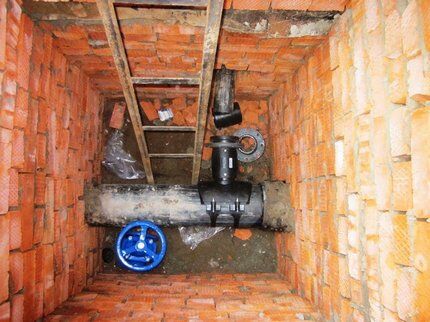

Для упрощения врезки в имеющийся водопровод удобно использовать смотровой колодец. Диаметр конструкции должен составлять порядка 70 см. Этого места достаточно, чтобы разместить отсекающую арматуру (в виде вентиля или задвижки), а также выполнить все необходимые манипуляции для врезки.
В предстоящем в период эксплуатации наличие такого сооружения облегчит работы по ремонту домашнего водопровода.

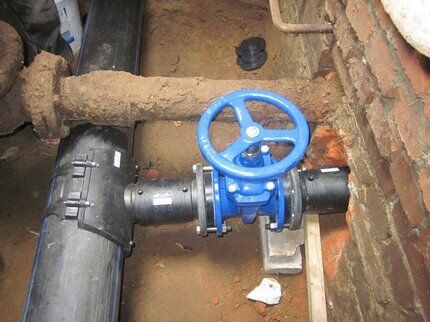

Узел врезки водопровода, применяемый для отключения ввода на период проведения ремонтных работ, будет размещен прямо внутри шахты в районе точки соединения с внешним водоводом
Для сооружения колодца выкапывают новый котлован соответствующего размера. Дно ямы засыпают гравийной «подушкой», формируя слой высотой в 10 см.
Чтобы сделать надежное основание, по выровненной гравийной отсыпке расстилают отрезы рубероида и заливают бетонную стяжку шириной в 10 см. При создании заливки используют бетон марки М150 и М200.
Через три-четыре недели, когда бетон приобретет нужную прочность, над плитой возводят шахту. Для этого стенки ямы обкладывают кирпичом, цементными блоками или железобетонными кольцами. Горловина сооружения должна достигать нулевого уровня.
Если колодец подразумевается установить на участке, где уровень грунтовых вод поднимается до одного метра в паводковый период, необходимо сооружать водонепроницаемую конструкцию.
Удобнее вообще всего для этой цели приобрести готовую емкость из пластика. Снизу ее фиксируют к бетонной плите, а сверху такую конструкцию закрывают литой плитой, снаряженной отверстием под установку люка.
Врезка в зависимости от типа труб
Поскольку магистральные водопроводы собираются из полимерных, покрытых цинком и чугунных труб, рассмотрим все доступные варианты обустройства врезки.
№1 — работа с полимерной арматурой
Работая с полимерной арматурой, разработка врезки осуществляется в следующей последовательности. Определившись с местом врезки трубы, подготавливают участок. Для этого ровненькое место в зоне прокола трубы основательно очищают с помощью наждачной бумаги от ржавчины и остатков краски.
К приготовленному месту с помощью болтов фиксируют хомут, оснащенный клеммами для возможности подключения сварочной машины. После установки узла и присоединения контактов сварочного аппарата к клеммам на него подают напряжение.
При установке на полимерную трубу электросварного разборного хомута конструкцию поначалу разбирают на вертикальный патрубок с вентилем, через полость которого заглубляется насадка для рассверливания, и прямоточные патрубки.
На трубопроводе фиксируют снаряженный фланцем хомут, через который присоединяют оснащенную втулкой задвижку
На другом конце накладки на участке, где будет заглубляться сверло, монтируют вентиль с втулкой. К нему приставляют оборудование для сверления, после чего с помощью обыденного сверла аккуратно проделывают в магистрали отверстие.
Сверло нужно вводить только через запорный вентиль, чтобы после «пробоя» тела трубы перекрыть поток воды и свободно извлечь режущий инвентарь. Для обеспечения герметичности стыка при сверлении используют специальную насадку.
При выполнении врезки в пластиковый трубопровод с помощью сварки пробивание отверстия и установка вентиля осуществляются лишь после полного остывания поверхности
Новый участок трубы ввода соединяют с размещенным на задвижке фланцем. Хомут устанавливают над местом врезки, а потом с помощью нагревательной спирали сварочного аппарата спаивают с телом трубы. В результате получается высокопрочное герметичное соединение.
№2 — подключение металлических труб
При наличии чугунной трубы, которая значительно тверже полимерных аналогов, процедуру выполняют в последующем порядке:
- В месте будущего «пробоя» очищают участок от ржавчины и снимают болгаркой слой каленого чугуна.
- Устанавливают на участок седелку, не запамятывая проложить резиновые уплотнители.
- К фланцевому отводу прикрепляют запорный вентиль, в полость которого вводят коронку.
- Начинают сверлить трубу, не запамятывая охлаждать место реза и вовремя менять затупившиеся коронки. Сверлить нужно в несколько этапов: поначалу сверлом малого диаметра, а затем чуть большим.
- После извлечения коронки из вентиля перекрывают задвижку, отрезав подвод воды из патрубка.
- Восстанавливают антикоррозионное покрытие и изоляцию.
Для сотворения отверстий в полости чугунных труб используют коронки, оснащенные твердосплавными режущими пластинами, или сверла с перьевой заточкой. При работе с ними принципиально исключить перегрев инструмента, периодически смачивая режущие части водой.
Чтобы защитить электроинструмент от попадания воды в момент извлечения режущей части из отверстия, из плотного картона или резины делают защитный большой экран. Его располагают между корпусом и патроном.
Врезка в магистральную трубу под давлением предполагает воздействие шести рабочих атмосфер, потому важно следить, чтобы в местах соединения не было никаких течей

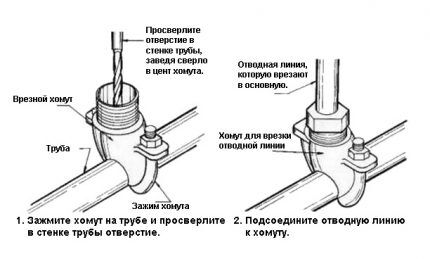

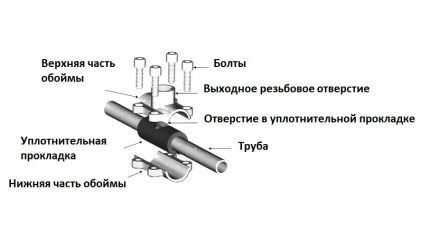

При использовании седельного хомута для врезки в железный трубопровод, чтобы обеспечить плотное прилегание его к поверхности, применяют уплотнительные резинки.

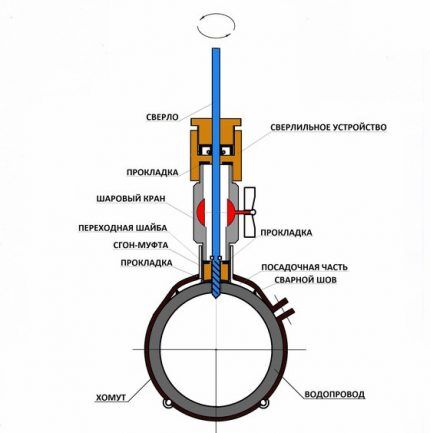

К такому устройству может дополнительно крепиться особый станок, основными элементами которого являются:
Все элементы конструкции заключены в железном корпусе. Наличие направляющей муфты позволяет упростить процесс сверления, при котором сверло удобно располагать в любом направлении.
№3 — характерности работы со стальными трубами
Стальные трубы по кольцевой жесткости не уступают чугунной арматуре. Однако сталь является более пластичным железоуглеродистым сплавом. Потому врезку можно провести с применением другой технологии, где метод соединения напоминает тот, что используется при монтаже полимерных труб.
Разработка врезки в стальной трубопровод включает ряд основных этапов:
- Участок, подлежащий врезке, раскапывают и очищают от ржавчины.
- На участок трубы с помощью сварки монтируют резьбовой или фланцевый патрубок.
- Делают сварку швов.
- Проверяют швы на герметичность.
- К патрубку прикрепляют фланцевый или резьбовой вентиль.
- С помощью вентиля сверлят трубу магистрали.
- За смонтированным вентилем устанавливают ветвь наружного водопровода.
В идеале патрубок должен быть выполнен из «магистральной» арматуры. Но допускается также использование абсолютно любой другой разновидности трубного проката, основанной на конструкционной стали.
При сверлении трубы магистрали первые верхние слои лучше пройти перфоратором, а последние миллиметры, требующие «ювелирного» мастерства – вручную
Убедиться в плотности швов можно с помощью следующей «хитрости»: изнутри их промазывают керосином, а снаружи – намечают контурами мела. О недостатках герметичности стыка укажут масляные пятна, появившиеся на внешней стороне конструкции.
О специфике врезки в пластиковую трубу при сборке водопровода тщательно рассказано в другой популярной статье нашего сайта.
Основные этапы процедуры
Выбор способа врезки зависит от материала труб, рабочего давления в системе и критерий ее эксплуатации. Врезку можно осуществлять под углом 45 или 90 градусов, расположив по направлению вверх или в сторону.
Шаг #1 — определение участка врезки
Перед тем как приступить к врезке в водопровод, нужно точно определить место прокладки трассы. Центральная магистраль должна располагаться по прямой.
При определении глубины заложения трубопровода ориентируются на спец уровень промерзания, характерный для данной местности
Для регионов средних широт этот показатель варьируется от 1,2 до 1,5 метра.
На этом шаге также необходимо определить, какие другие коммуникации «залегают» в пределах участка, чтобы случайно не разрушить их в процессе проведения земляных работ и монтажа.
Шаг #2 — выбор необходимых материалов
Для подключения используют трубопроводы из целофана, чугуна или оцинкованной стали диаметром от 50 мм и выше. Работы на магистралях с трубопроводами, выполненными из полиэтилена, исключают внедрение электро- и газосварки.
При работе с чугуном стоит учитывать, что это довольно хрупкий материал. Поэтому давление на инвентарь в процессе работы должно быть минимальным, а сверление нужно выполнять на малых оборотах.
При выборе труб для воплощения врезки следует помнить, что диаметр отводящей трубы не должен превышать размер той, в которой выполняется отверстие. Для подсоединения к пластмассовому трубопроводу, давление которого составляет около 1,6 МПа, используют хомуты-седелки.
Эти приспособления оснащены нагревательной спиралью и фрезой, нужной для создания отверстия. Наличие штрих-кода на корпусе детали позволяет задавать параметры сварки с необходимой точностью.

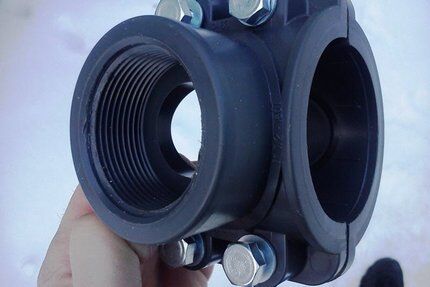

Корпус хомута-седелки выполнен из крепкого пластика: для монтажа устройства требуется использование дополнительного оборудования
Чтобы выполнить врезку без отключения подачи воды на трубах из асбестоцемента, стали или чугуна употребляют седельный или седловой хомут. Он состоит из двух частей и оснащен болтами, которые обеспечивают плотное обжатие трубы с 2-ух сторон. Устройство крепится на трубопровод с помощью кронштейна.

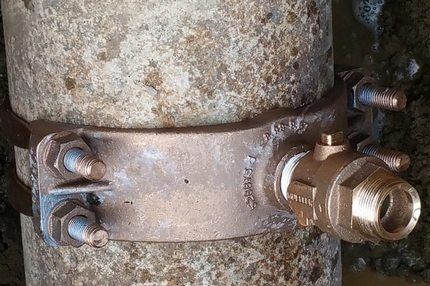

Седловые хомуты изготавливаются из металла, модули оснащаются запирающей пластинкой или специальным механизмом
В последнее время часто применяются хомуты, модули которых имеют фрезу и интегрированные клапаны. Их используют для врезки трубопроводов с давлением до 16 бар. Такие устройства оснащены муфтами и позволяют делать врезку посредством сварки.
Основным преимуществом таких хомутов является их устойчивость к коррозии, благодаря чему они способны служить более полвека. Нередко для врезки труб под давлением мастера используют засверловочные хомуты. Они продаются в комплекте с насадками и поворотными соединениями.
Засверловочный хомут обустроен поворотно-затворным механизмом, который после установки используется в роли регулировочной или запорной арматуры
В продаже имеется несколько разновидностей засверловочных хомутов, которые можно устанавливать на трубы диаметром от 80 до 300 мм.
Кроме инструментов также надо подготовить:
При выборе поперечника сверла следует руководствоваться правилом равенства размера инструмента и внутреннего сечения врезаемой трубы.
Шаг #3 — проведение земельных работ
Чтобы обнажить магистраль, выкапывают котлован. Его можно вырыть вручную или с помощью экскаватора. Но даже при использовании механизации, как только лишь обнажится металлическая лента, проложенная сверху магистрали, дальнейшие манипуляции следует выполнять вручную.
Обнажив участок трубы, приступают к копанию траншеи в направлении дома. Ее закладывают ниже уровня промерзания грунта.
На участке трассы от врезки в магистраль до входа отводящей трубы под фундамент дома следует предугадать уклон в 2 градуса
Любые манипуляции с трубопроводом, находящимся под давлением, требуют строгого соблюдения техники защищенности и выполнения всех этапов операции.
Шаг #4 — выполнение отвода от магистрали

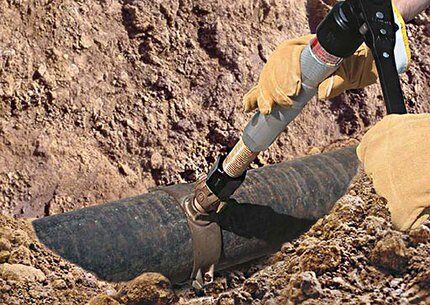

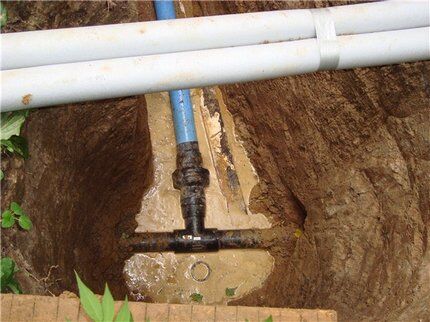

Используя один из вышеописанных способов, выполняют врезку в существующий водопровод под давлением. На завершающем этапе трубу внешней ветви водопровода укладывают в траншею и с помощью обжимной муфты соединяют ее с запорным вентилем.
При отводе от магистрали спец линии водопровода начало нового водопровода будет находиться на вентиле хомута, а конец – на приборе учета расхода воды. Счетчик, основное назначение которого – регистрировать объем поступающей воды, располагают так, чтобы он находился между отсекающими вентилями.

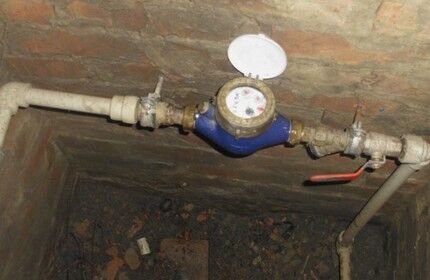

Прибор учета можно расположить непосредственно в полости колодца или же занести во внутридомовое помещение
Чтобы защитить прибор учета от обратного тока воды, нужно установить обратный клапан.
Если врезка в водопровод предполагает прохождение ввода через стенку, то при монтаже следует предусмотреть зазор в конструкции – пространство размером в 0,2 метра. После завершения спец монтажа это пространство уплотняют водостойкими сальниками или смоляной прядью. Чтобы скрыть образовавшиеся уплотнения, их прикрывают цементной отделкой.
Шаг #5 — регулировка и тесты системы
Правильность соединения и подключения всех компонентов системы проверяют испытательным путем. Для этого в новенькую линию трубопровода подают давление, а через кран, расположенный на другом конце трубы, стравливают воздух, накопившийся в системе.
Убедившись в плотности водопровода, остается лишь закопать траншею, проложенную от места врезки к дому.
Выводы и полезное Video по теме
Ролик #1. Советы мастера по производству врезки под давлением:
Ролик #2. Принцип работы устройства для врезки:
Видео ролик #3. Последствия некачественного монтажа:
Работы по врезке под давлением необходимо проводить с учетом всех перечисленных советов и правил. При несоблюдении условий высока вероятность повреждения системы, что сведет на нет все усилия и приведет к печальным последствиям.
