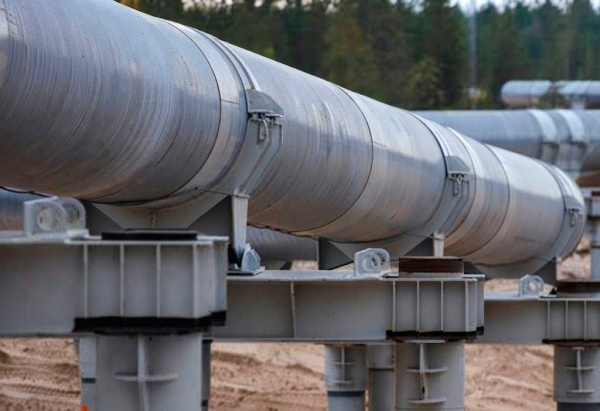

Абсолютно любой трубопровод, будь то промышленная магистраль, тепловая сеть или внутренняя разводка в здании, требует надёжной фиксации. Без опорных конструкций труба провисает под своим весом, деформируется при температурных колебаниях и подвергается вибрационным нагрузкам, что в конечном итоге может привести к разгерметизации соединений и авариям.
Опоры трубопроводов решают эту задачку: они поддерживают вес трубы с изоляцией и теплоносителем, компенсируют температурные удлинения и фиксируют направление трассы. В данной статье разглядим, какие типы опор существуют, в чём их отличия и как корректно выбрать конструкцию для специфических условий эксплуатации.
Для чего нужны опоры трубопроводов
Перед тем как перейти к классификации, важно понять функциональное назначение опорных узлов. Трубопровод в процессе работы подвергается нескольким видам воздействия:
- весу трубы, изоляции и перекачиваемой среды;
- температурному расширению и сжатию металла при изменении режимов работы;
- ветровым и снеговым нагрузкам для внешних трасс;
- вибрациям от насосного оборудования;
- гидравлическим ударам и пульсациям давления.
Опорные конструкции распределяют эти нагрузки на несущие элементы строения, эстакады или грунт, не позволяя трубопроводу деформироваться за пределами допустимых значений. Долговечность всей системы впрямую зависит от правильного выбора и расположения опор, поэтому проектированию этого узла на заводе опор трубопроводов уделяется особенное внимание в любых нормативных документах.
Классификация опор по подвижности
Главный критерий, по которому классифицируют опоры трубопроводов, — это вероятность перемещения трубы относительно точки крепления. По этому критерию выделяют два больших класса.
Неподвижные (мёртвые) опоры
Недвижные опоры жёстко фиксируют трубопровод в определённой точке, полностью исключая любые смещения — как осевые, так и поперечные. Они инсталлируются в местах, где необходимо разделить трассу на температурные участки, зафиксировать ответвление или задать направление компенсации термических удлинений.
Задачи неподвижных опор:
- восприятие всех осевых усилий, возникающих при тепловом расширении трубы;
- фиксация точки, от которой начинается компенсация в обе стороны;
- оборона арматуры, ответвлений и компенсаторов от избыточных нагрузок.
Конструктивно мёртвая опора представляет собой хомут, упор или приваренные к трубе рёбра, которые агрессивно связаны с несущей конструкцией — фундаментом, стеной или металлической рамой. Расстояние между неподвижными опорами рассчитывается исходя из допустимой величины термического удлинения участка и характеристик установленных на нём компенсаторов.
Подвижные опоры
Подвижные опоры удерживают трубу в проектном положении, но при этом позволяют ей сдвигаться в осевом или вертикальном направлении при изменении температуры. Именно на подвижных опорах трубопровод «скользит» или «перекатывается» во время работы, компенсируя удлинение металла.
Подвижные опоры делятся на несколько конструктивных разновидностей, о которых будет поведано ниже.
Виды подвижных опор
Скользящие опоры
Самый распространённый и простой по конструкции тип. Труба размещается на опорной подушке или башмаке, который скользит по опорной поверхности при осевых перемещениях. Между трубой и опорной плоскостью нередко устанавливаются антифрикционные прокладки — из фторопласта или другого материала с низким коэффициентом трения, чтобы снизить сопротивление скольжению и уменьшить износ.
Скользящие опоры употребляются практически повсеместно: на эстакадах, в подземных каналах, при прокладке внутри зданий. Их основное преимущество — низкая себестоимость и простота монтажа, а недостаток — постепенный износ трущихся поверхностей и необходимость периодической смазки или замены прокладок.
Катковые опоры
В катковых опорах за место плоского скольжения используется перекатывание трубы по каткам — цилиндрическим роликам, установленным на общей раме. Такая конструкция существенно снижает трение по сравнению со скользящими опорами, что особенно важно на длинных участках с большими тепловыми удлинениями.
Катковые опоры используются на магистральных трубопроводах большого диаметра, где усилие трения от скользящей опоры могло бы создать чрезмерную нагрузку на недвижные опоры и компенсаторы. Недостаток конструкции заключается в том, что катки требуют регулярного обслуживания: заклинивание ролика превращает подвижную опору в недвижную с соответствующими последствиями для расчёта компенсации.
Шариковые опоры
Разновидность катковых опор, в которой ролики изменены шарами, размещёнными в специальных обоймах. Шариковые опоры допускают перемещение не только вдоль оси трубы, но и в поперечном направлении, что комфортно при сложной геометрии трассы или при возможных боковых смещениях конструкции. Используются реже катковых из-за более высочайшей стоимости, преимущественно на ответственных участках с многонаправленными деформациями.
Пружинные опоры и подвески
Пружинные опоры используются там, где трубопровод должен не только смещаться в осевом направлении, но и совершать вертикальные перемещения — например, из-за вибрации оборудования, гидравлических ударов или значимых температурных деформаций по высоте. Упругий элемент, обычно витая пружина, компенсирует изменение нагрузки на опору так, чтобы усилие на несущую конструкцию оставалось в допустимых границах.
Пружинные подвески устанавливаются на потолочных перекрытиях, эстакадах и в местах прохождения трубопровода рядом с насосными агрегатами. Их подбирают по расчётной нагрузке и требуемому ходу штока, а после спец монтажа обязательно проверяют регулировку — неправильно настроенная пружинная опора может либо провисать, либо, и наоборот, создавать избыточное напряжение в металле трубы.
Хомутовые и подвесные опоры
Хомутовые опоры охватывают трубу железным хомутом, который крепится к подвеске, кронштейну или потолочному перекрытию с помощью резьбовой шпильки. Такой тип опор обширно используется для трубопроводов малого и среднего диаметра внутри зданий — систем отопления, водоснабжения, вентиляции. Хомут может быть жёстким или иметь скользящую втулку, позволяющую трубе передвигаться вдоль своей оси при нагреве.
Подвесные опоры удобны тем, что не требуют установки отдельного фундамента или стойки — труба практически висит на подвеске, закреплённой к строительным конструкциям сверху.
Направляющие опоры
Направляющие опоры не воспринимают вертикальную нагрузку трубопровода, а лишь задерживают трубу от поперечного смещения, обеспечивая её перемещение строго в осевом направлении. Такие опоры особенно важны на длинноватых прямых участках рядом с сильфонными или линзовыми компенсаторами: без направляющих опор компенсатор может работать неправильно, воспринимая нежелательные поперечные или изгибающие усилия.
Классификация по материалу изготовления
Помимо функционального деления, опоры различаются по материалу несущих частей.
Стальные опоры
Наиболее распространённый вариант для промышленных и коммунальных сетей. Сталь обеспечивает высокую крепкость при сравнительно небольшом весе конструкции, хорошо сваривается и позволяет изготавливать опоры практически любой сложной формы под определенный проект. Стальные опоры окрашивают или оцинковывают для защиты от коррозии, особенно если они эксплуатируются на открытом воздухе или в подземных каналах с завышенной влажностью.
Железобетонные опоры
Применяются в основном для наружных надземных трасс большого диаметра, например, при прокладке трубопроводов на эстакадах повдоль промышленных площадок. Железобетонные конструкции отличаются высокой несущей способностью и долговечностью, но значительно тяжелее железных аналогов, что увеличивает затраты на транспортировку и монтаж.
Чугунные опоры
Используются реже, преимущественно в виде типовых литых частей для внутренних систем — например, опорных лап под запорную арматуру. Чугун хорошо работает на сжатие, устойчив к коррозии в простых условиях эксплуатации, но хрупок при ударных и изгибающих нагрузках.
Полимерные и композитные опоры
Относительно новое направление, которое энергично развивается для трубопроводов из полиэтилена, полипропилена и других пластиков. Полимерные опоры и держатели не создают гальванической пары с металлом (что актуально при смешанных системах), полегче металлических аналогов и не требуют антикоррозийной защиты, однако уступают стали и бетону по несущей способности и термостойкости.
Систематизация по месту установки
Ещё один практический признак деления опор — расположение относительно уровня земли и типа прокладки трубопровода.
Опоры для надземной прокладки. Инсталлируются на эстакадах, отдельно стоящих стойках или кронштейнах, закреплённых к стенам зданий. Такие опоры должны выдерживать не только лишь вес трубопровода, но и ветровые, снеговые, а в некоторых регионах и сейсмические нагрузки.
Опоры для подземной прокладки в каналах. Используются при бесканальной или канальной прокладке тепловых сетей и других коммуникаций. Условия работы таких опор усложняются завышенной влажностью грунта, поэтому к антикоррозийной защите здесь предъявляются повышенные требования.
Опоры для внутренней разводки построек. Компактные хомутовые, подвесные и настенные конструкции для систем отопления, водоснабжения и канализации внутри жилых и публичных зданий. Расстояние между такими опорами регламентируется нормативами исходя из диаметра трубы и материала её производства.
Как выбрать тип опоры
При проектировании трубопроводной системы выбор конкретного типа опоры зависит от нескольких причин, которые следует учитывать в комплексе.
- Диаметр и материал трубы. Чем больше диаметр и вес трубопровода, тем выше потребности к несущей способности опоры и тем чаще применяются катковые или роликовые конструкции вместо простых скользящих.
- Температурный распорядок эксплуатации. Значительные перепады температур требуют точного расчёта величины теплового удлинения и правильного шага меж подвижными и неподвижными опорами.
- Способ прокладки. Надземная, подземная канальная, бесканальная или внутренняя разводка — абсолютно каждый вариант налагает свои требования к допустимым конструкциям.
- Вибрационные и динамические нагрузки. Вблизи насосного оборудования или компрессорных установок предпочтение отдают пружинным опорам, способным гасить колебания.
- Агрессивность среды. Для мокроватых подземных условий или химически активных сред выбирают материалы с повышенной коррозионной стойкостью либо предугадывают дополнительную защиту опорных узлов.
Расчёт расстановки опор — это отдельная инженерная задача, которая производится на основании норм проектирования конкретного вида трубопровода: тепловых сетей, технологических трубопроводов, систем водоснабжения. Ошибки на этом шаге редко проявляются сразу, но со временем приводят к провисанию труб, разрушению изоляции и повреждению сварных швов в местах жёсткой фиксации.
Заключение
Опоры трубопроводов — это не второстепенный крепёжный элемент, а принципиальная часть инженерной системы, от которой зависит срок службы всей сети. Неподвижные опоры задают точки фиксации и воспринимают осевые усилия, подвижные опоры (скользящие, катковые, шариковые, пружинные, хомутовые и направляющие) компенсируют термические деформации и вибрацию, а выбор материала и конструктивного исполнения определяется условиями эксплуатации конкретного участка. Верный выбор и расположение опор на стадии проектирования предотвращают дорогостоящие ремонты в будущем и обеспечивают надёжную, безаварийную работу трубопроводной системы на протяжении вообще всего расчётного срока службы.
