Прокладка электрического кабеля в частном доме: правила и ошибки

Надежность электроснабжения частного дома напрямую зависит от соблюдения технических регламентов на этапе проектирования и прокладки кабельных линий. Статистика аварийных выездов пожарных служб подтверждает, что нарушение правил монтажа электропроводки остается лидирующей причиной возгораний в жилом секторе. Большинство проблем возникает не из-за качества самих кабелей, а из-за пренебрежения требованиями к способам их укладки, защиты от механических повреждений и организации переходов через строительные конструкции. В условиях деревянного домостроения или каркасных технологий требования к пожарной безопасности становятся критическими, требуя использования негорючих материалов и строгого соблюдения отступов от легковоспламеняющихся поверхностей.

Фундаментальным аспектом долговечности системы является правильная организация прохода кабельных трасс через стены и перекрытия, для чего необходимо использовать специализированные https://eicom.ru/catalog/cables-wires-management/bushings-grommets/, обеспечивающие защиту изоляции от перетирания и воздействия острых краев материалов. Профессиональный подход подразумевает отказ от кустарных методов фиксации, которые со временем приводят к деформации жил и перегреву в местах соединений. Игнорирование нормативных документов, регулирующих сечение проводников в зависимости от предполагаемой нагрузки и длины линии, ведет к просадке напряжения и риску оплавления изоляционного слоя. Соблюдение баланса между плотностью монтажа и возможностями теплоотвода позволяет создать долговечную инженерную сеть, исключающую необходимость дорогостоящего ремонта внутренней отделки в ближайшие десятилетия.

Грамотный монтаж требует не только следования схемам, но и понимания физических процессов, происходящих в проводнике под нагрузкой. Перегрев, вызванный неправильно подобранным способом укладки, неизбежно ускоряет деградацию полимерных оболочек, что создает предпосылки для короткого замыкания. Ошибки, допущенные на этапе скрытой прокладки, крайне сложно выявить до момента возникновения серьезной неисправности. Поэтому четкое понимание правил прокладки кабеля в частном доме становится единственным способом обеспечить безопасность объекта, минимизировать риски и гарантировать стабильную работу всех потребителей электроэнергии, от осветительных приборов до мощного отопительного оборудования.

Выбор типа проводки и подготовка к монтажу

Многие владельцы частных домов совершают ошибку, пытаясь сэкономить на этапе проектирования, забывая, что выбор способа прокладки определяет долговечность системы. Открытая проводка по стенам или скрытая укладка в штробах требуют принципиально разных подходов к защите кабеля. При монтаже важно помнить, что надежная фиксация проводов в распределительных коробках требует использования таких элементов, как втулки, которые предотвращают повреждение изоляции при вводе в корпус. Грамотная подготовка основания исключает перегрев проводников и потенциальные короткие замыкания.

Технические параметры монтажа

Согласно требованиям ПУЭ, правила прокладки электрического кабеля в частном доме базируются на четких отступах и глубине залегания. При подземном вводе электричества траншея должна иметь глубину не менее 70 см, как указано в материалах профильных электромонтажных порталов. На дно укладывается песчано-гравийная подушка толщиной около 10 см, а после размещения кабеля его засыпают слоем песка в 15 см. Для защиты мест прохода кабеля через стены или перекрытия применяются специальные втулки, обеспечивающие механическую целостность оболочки.

Важно: При скрытом монтаже в деревянных перекрытиях использование металлических труб или коробов обязательно, так как гофра не обеспечивает достаточной защиты от возгорания при коротком замыкании.

При организации внутренних линий эксперты рекомендуют придерживаться следующих норм сечения:

• Линии освещения — 1,5 мм², согласно данным специализированных отраслевых публикаций по электромонтажу.
• Розеточные группы — 2,5 мм².
• Мощные бытовые приборы (бойлеры, плиты) — 4–6 мм².

Для обеспечения долговечности соединений в распределительных щитах и коробках используйте вкладыши, которые помогают правильно позиционировать жилы. Если планируется открытая прокладка на высоте 2–2,5 м от пола для линий напряжением от 42 В, обязательно проверяйте прочность креплений. При параллельной прокладке силовых кабелей до 10 кВ дистанция между ними должна быть не менее 100 мм, что подтверждается нормами эксплуатации электросетей. В точках соединения кабеля с металлическими элементами защиты целесообразно устанавливать втулки, а для выравнивания давления на контактные площадки — шайбы соответствующего диаметра.

Организация трасс и защита коммуникаций

Безопасная схема электропроводки в доме не терпит хаоса. Вкладыши в кабельных каналах помогают избежать перехлестов и перегрева при группировке линий. При подземной прокладке между кабелями напряжением до 1 кВ необходимо соблюдать расстояние не менее 10 см, защищая каждый сегмент от случайных механических повреждений. Установка втулки на каждом выходе из гофры или трубы является стандартом безопасности, который нельзя игнорировать.

В процессе монтажа электропроводки в частном доме также учитывайте:

• Использование дополнительных вкладышей для предотвращения вибрации кабеля внутри коробов.
• Применение специализированных втулки, если кабель проходит через жесткие перегородки.

Контроль каждого этапа — от рытья траншеи до затяжки последнего контакта — создает основу для десятилетий бесперебойной работы сети. Помните, что аккуратность при установке крепежных элементов напрямую влияет на пожарную безопасность вашего жилища.

Основные требования к прокладке кабеля в частном доме

Монтаж электропроводки в частном доме часто превращается в хаотичный процесс, где мастера забывают про элементарные технологические отступы. Когда кабель проходит сквозь стены, защитные втулки предотвращают механическое повреждение изоляции при температурных расширениях материала. Игнорирование этого правила ведет к постепенному перетиранию жил, что создает скрытую угрозу возгорания внутри перегородок.

Прокладка электрического кабеля в частном доме требует строгого соблюдения дистанций при земляных работах. Согласно данным ЗАО «СИ», при укладке линий в грунт глубина траншеи должна составлять не менее 70 см, а на участках с интенсивным движением или повышенной нагрузкой — до 1,25 м. Важно помнить, что от фундамента жилого здания кабель отводят минимум на 60 см, а от стволов деревьев — на 2 метра. На таких переходах часто применяются дополнительные вкладыши для фиксации защитных труб, чтобы исключить просадку грунта на магистраль.

Важно: При скрытой прокладке в деревянных перекрытиях используйте только металлические трубы или гофру с сертификатом негорючести НГ: пластиковые оболочки не способны удержать искру при коротком замыкании.

Нормативы размещения точек подключения и температурный режим

Правильная схема электропроводки в доме основывается на плотности расположения розеток. Согласно СП 31-110-2003, в жилых комнатах на каждые 4 м² площади устанавливают не менее одной розетки, в коридорах — одну на 10 м². Кухня требует особого внимания: здесь по нормам Минстроя РФ необходимо предусмотреть от 4 до 5 точек подключения. При монтаже в подрозетники удобно использовать специальные втулки, которые центрируют кабель и защищают его от острых краев арматуры или штукатурки.

Температурные условия напрямую влияют на долговечность изоляции. Кабели с полиэтиленовой оболочкой разрешено укладывать при температуре до −20 °C, а с ПВХ-оболочкой — только до −5 °C. Если столбик термометра опускается ниже −40 °C, любые работы категорически запрещены. При умеренных морозах профессионалы предварительно прогревают кабель до +40 °C и ограничивают время прокладки 1,5 часами. В процессе фиксации кабеля в распределительных коробках мастера часто используют изолирующие вкладыши и шайбы, чтобы исключить контакт токоведущих частей с металлическими элементами корпуса.

Технологические нюансы фиксации

Скрытая проводка в частном доме требует использования качественных расходных материалов, которые многие считают второстепенными. Медные втулки или пластиковые вкладыши внутри распределительных щитков обеспечивают надежную фиксацию пучков кабеля, предотвращая их натяжение. При группировке линий электропроводки в доме важно следить за тем, чтобы каждая трасса была защищена от механических деформаций. Использование втулок в местах ввода кабеля в защитную гофру или жесткую трубу гарантирует, что даже при вибрации стен изоляция останется целой.

Технология скрытого и открытого монтажа: ключевые отличия

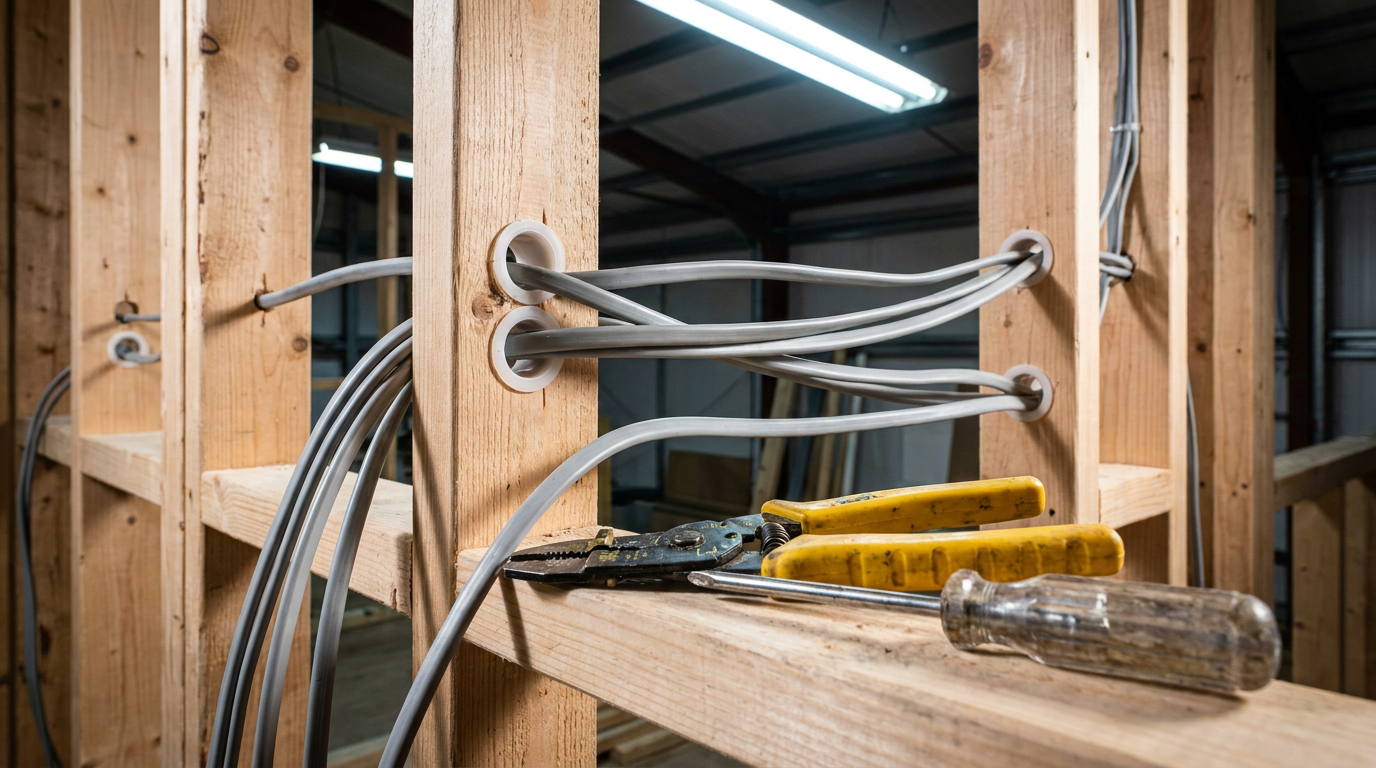

Выбор между укладкой проводов внутри стен или поверх них определяет не только эстетику интерьера, но и долговечность всей системы. Когда мастер устанавливает пластиковые втулки в местах прохода через перегородки, он исключает риск перетирания оболочки о края профиля. Подобные вкладыши из диэлектрического материала работают как первичная защита, предотвращая повреждение изоляции при естественных подвижках конструкций дома.

Специфика открытой прокладки

Открытая проводка по стенам требует соблюдения строгих дистанций, чтобы исключить контакт с горючими поверхностями или случайные механические удары. Согласно требованиям ПУЭ, при отсутствии специальных защитных коробов кабельные линии напряжением от 42 В размещаются на высоте от 2 до 2,5 метров от уровня пола, как уточняет электротехнический портал ETP-Perm. Если же вы прокладываете силовой кабель до 10 кВ, минимальное расстояние до пола должно составлять не менее 2 метров, что подтверждают данные jelektrik.by за 2020 год.

Для надежной фиксации трасс на поверхностях часто применяются:

• Крепежные шайбы, компенсирующие давление на оболочку.
• Специальные вкладыши, удерживающие кабель в зажимах без деформации жилы.
• Втулки, предотвращающие контакт с острыми краями металлических проходов.

Подземные и скрытые коммуникации

Скрытая проводка в частном доме подразумевает создание защищенных каналов. При подземной прокладке кабеля глубина траншеи должна быть от 70 см, а ширина — не менее 25 см, согласно руководству cable.ru от 2019 года. На дне формируется песчано-гравийная подушка толщиной 10 см, а после укладки линии сверху насыпается слой песка около 15 см. Для защиты кабеля от случайного повреждения при земляных работах в обязательном порядке устанавливается сигнальная лента или плиты закрытия.

При вводе кабеля в дом через фундамент или стены важно использовать проходные втулки из ПВХ, которые исключают повреждение защитного слоя при усадке здания. Подобные вкладыши обеспечивают долговечность системы, так как кабель не испытывает локальных напряжений. Если монтаж требует вывода через узкие проемы, применение дополнительных втулок позволяет распределить нагрузку равномерно. Ошибки на этом этапе приводят к преждевременному разрушению изоляции, поэтому использование качественных втулок остается обязательным условием для любого типа монтажа.

Распространенные ошибки при прокладке электрических сетей

Часто мастера игнорируют элементарные правила, пытаясь сэкономить время на этапе штробления или прокладки кабельных трасс. Отказ от использования крепежных элементов, таких как втулки, приводит к перетиранию изоляции о края подрозетников и металлических профилей. Даже незначительный заусенец в месте ввода кабеля спустя годы эксплуатации способен вызвать короткое замыкание, особенно если монтаж электропроводки в частном доме выполнен без учета теплового расширения материалов.

Ошибки при проектировании линий часто скрываются в мелочах:

Ключевые просчеты при монтаже

• Прокладка кабеля по диагонали вместо строгой вертикали или горизонтали. Согласно данным профильных экспертных порталов, такой хаотичный подход значительно повышает риск случайного повреждения линии при сверлении стен во время косметического ремонта.
• Игнорирование правил цветовой маркировки жил. Нулевой провод должен быть синим, заземляющий — желто-зеленым, а фазные жилы — черными, серыми или коричневыми. Путаница в цветах часто становится причиной травм при последующем обслуживании сети.
• Прямое соединение меди и алюминия. Специалисты предупреждают: контакт между этими металлами крайне ненадежен и провоцирует быстрый износ соединения под нагрузкой.
• Пренебрежение запасом по сечению. Для бытовых нужд рекомендуется закладывать запас сечения кабеля в 15–30% от расчетной мощности, что подтверждается рекомендациями экспертов по электробезопасности.

Процесс фиксации кабеля также требует внимания к деталям. Если втулки установлены неправильно или отсутствуют вовсе, нагрузка на жилы распределяется неравномерно. В местах выхода кабеля из стены или распределительной коробки лучше применять специальные вкладыши, которые минимизируют механическое воздействие на проводник. При использовании гофротруб важно не забывать про дополнительные вкладыши, предотвращающие сползание оболочки.

Часто монтажники забывают про шайбы в местах крепления тяжелых распределительных щитов или кронштейнов, что со временем приводит к ослаблению контакта. Когда втулки подобраны не по размеру сечения кабеля, они не выполняют свою защитную функцию. Надежная фиксация требует, чтобы все вкладыши плотно прилегали к поверхности, исключая люфт. Использование качественной фурнитуры и аккуратная укладка кабеля — это база, которая страхует владельца дома от пожаров и необходимости дорогостоящей переделки скрытой проводки.

Правила безопасности и проверка качества электромонтажных работ

Завершение фиксации кабельных трасс часто сопровождается досадными огрехами, которые проявятся лишь при первой серьезной нагрузке. Монтажники нередко забывают установить защитные втулки в местах прохода проводов через кирпичные или бетонные перегородки, что ведет к повреждению изоляции об острые края материала. Установка таких элементов вместе с уплотнительными вкладышами исключает перетирание оболочки при тепловом расширении проводников. Надежное закрепление провода через пластиковые втулки — это не просто прихоть, а способ предотвратить скрытое короткое замыкание в глубине стены.

Контроль параметров безопасности и нормативные допуски

Проверка целостности созданной сети начинается с инструментального контроля. Согласно данным профильных экспертов, сопротивление изоляции электропроводки должно составлять не менее 0,5 МОм. Если прибор показывает меньшее значение, значит, где-то произошел пробой или повреждение оболочки в процессе укладки. При работе с сетями до 1000 В используйте диэлектрические перчатки, так как правила охраны труда при работе в электроустановках строго регламентируют использование средств индивидуальной защиты для исключения поражения током.

При выполнении работ соблюдайте следующие технологические дистанции и требования:

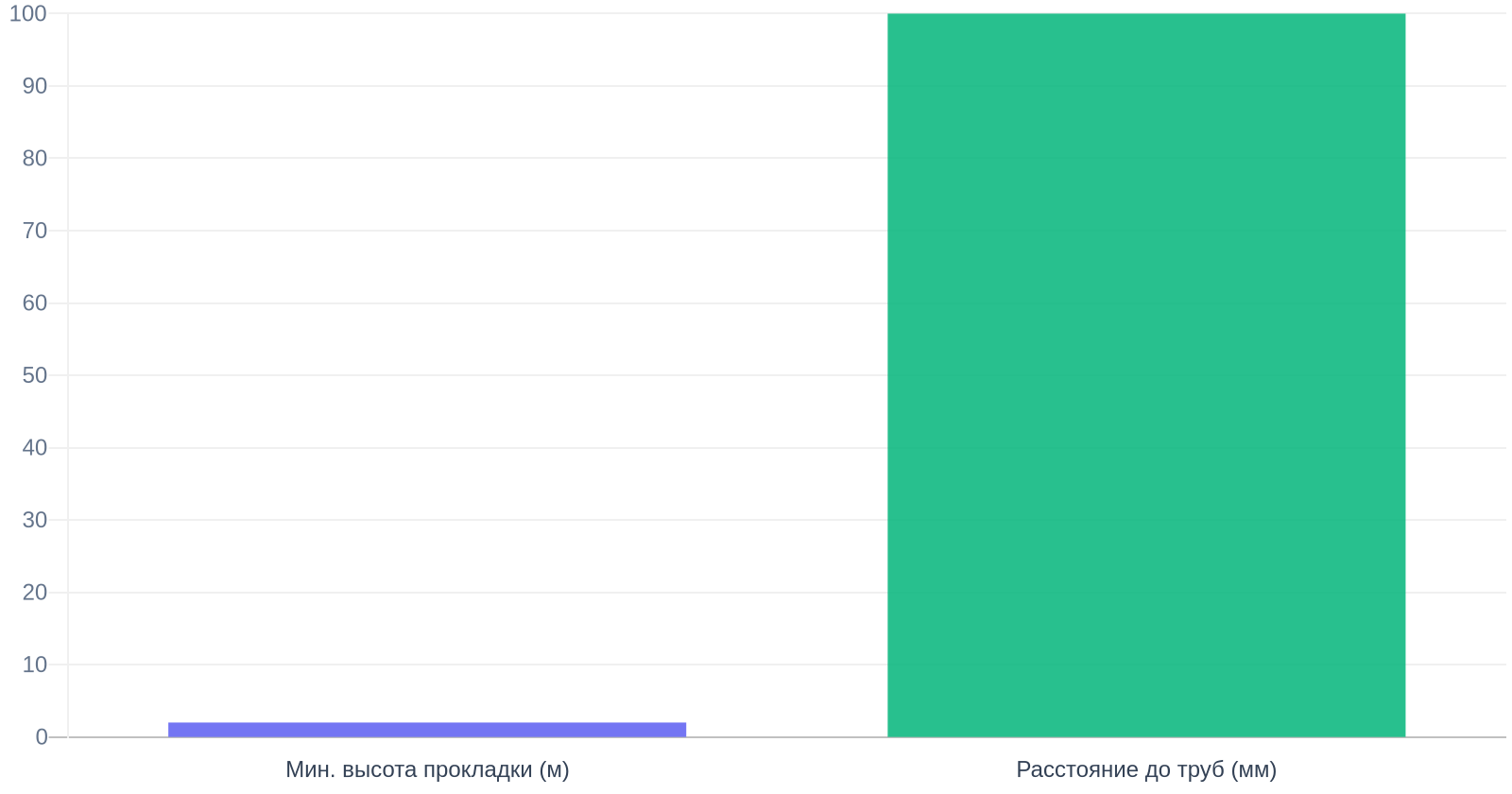

• Минимальная высота прокладки небронированных кабелей вне специальных сооружений составляет 2 м, что подтверждается нормами ПУЭ; при меньшей высоте обязательна механическая защита.
• При параллельной прокладке кабеля рядом с трубопроводами держите дистанцию не менее 100 мм, чтобы избежать перегрева и конденсата.
• В помещениях с влажной средой розетки должны иметь класс защиты от IP44 и выше.

Каждый проход кабеля через металлическую конструкцию требует обязательного монтажа защитной втулки, предотвращающей прямой контакт металла с изоляцией. Если отверстие слишком широкое, используйте дополнительные эластичные вкладыши для центровки провода. Одиночные шайбы из диэлектрического материала могут применяться для фиксации кабельных вводов в распределительных щитках, где плотность размещения жил особенно высока. Помните, что использование втулки в каждом узле прохода значительно повышает долговечность системы.

Оптимизация сечений и завершающая проверка

Корректный подбор сечений кабеля определяет стабильность работы всех бытовых приборов. Специалисты указывают, что для осветительных групп достаточно 1,5 мм², тогда как розеточные линии требуют минимум 2,5 мм², а мощное оборудование вроде плит — от 4 мм². После завершения сборки схемы проверьте все места соединений. Установка дополнительных вкладышей в местах возможного трения или вибрации убережет проводку от преждевременного износа. Тщательная проверка каждого участка, где применялись втулки, гарантирует отсутствие искрения и перегрева в процессе длительной эксплуатации частного дома.

Грамотный монтаж электропроводки в частном доме требует строгого соблюдения норм ПУЭ и учета нагрузок на каждую линию. Использование качественных материалов и следование проектной документации минимизируют риск коротких замыканий и перегрева кабельных трасс, обеспечивая стабильную работу домашней сети на десятилетия.

Распространенные ошибки, такие как отсутствие запаса сечения или неверный выбор способа соединения проводов, могут не проявляться в первые месяцы эксплуатации. Однако именно скрытые дефекты монтажа со временем превращаются в основные причины аварийных ситуаций, когда система сталкивается с пиковыми нагрузками или естественным износом изоляции.

Источники

1. СП 31-110-2003 «Проектирование и монтаж электроустановок в жилых и общественных зданиях». Минстрой РФ, 2003.
2. ПУЭ (Правила устройства электроустановок). Издание 7, 2002.
3. Электрические сети в жилых помещениях: нормы и стандарты. Cable.ru, 2019.
4. Рекомендации по проектированию электроснабжения частных домов. ETP-Perm, 2020.
5. Нормативы электромонтажных работ в жилых зданиях. Минстрой РФ, 2020.
