Картофелесажалка для мотоблока: чертежи, размеры, фото, Video изготовления.
Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва очень быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.
.
С мотоблоком и картофелесажалкой процесс посадки пройдёт существенно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.
Если мотоблок довольно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.
В инете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.
Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из железного профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.
На ось, приварена звёздочка, которая приводит в деяние цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

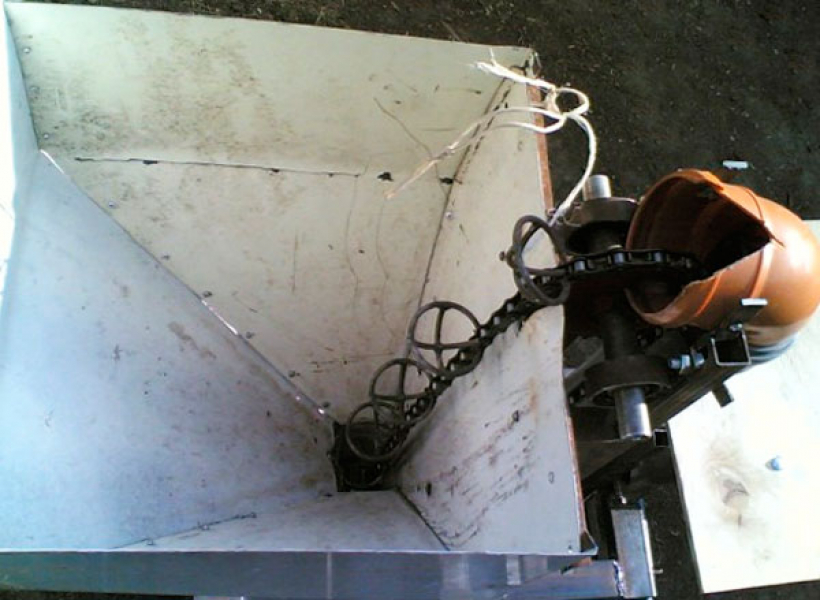

Самодельная картофелесажалка для мотоблока.
Для производства самодельной картофелесажалки понадобится:
- Пару осей.
- Подшипники.
- Цепь от двигателя автомобиля.
- Две звёздочки для цепи.
- Проволока сечением 6 мм.
- Листовой металл шириной 2 мм.
- Профильная стальная труба.
- Для бункера любая конусообразная ёмкость.
Инструменты:
- Сварочный аппарат, электроды.
- Болгарка с отрезным кругом.
- Электродрель, свёрла.
- Остальной слесарный инструмент.
Картофелесажалка схема.
На рисунке показана схема картофелесажалки под мотоблок.
Чертежи картофелесажалки для мотоблока.
Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

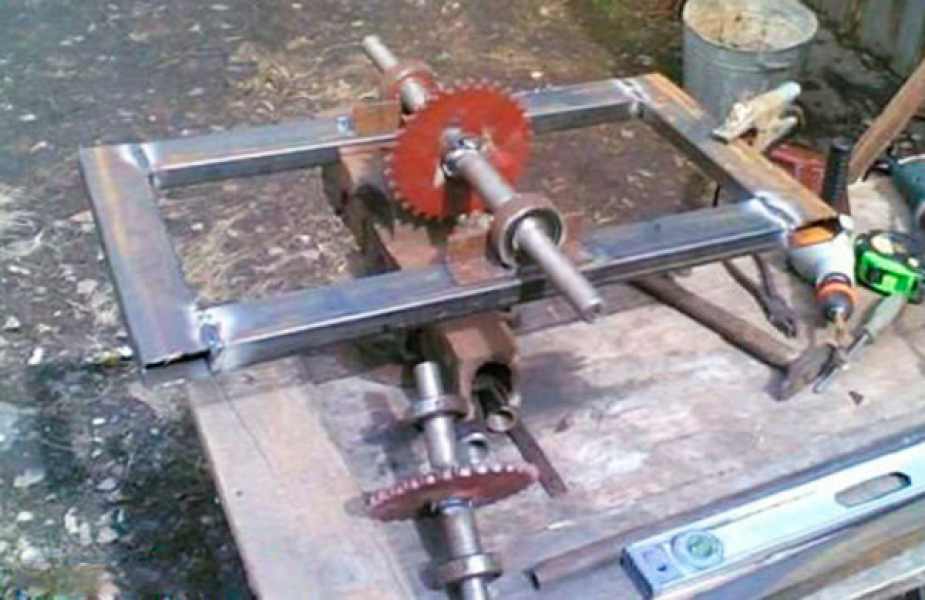

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной автомашины «Рига» или аналогичную конусообразную ёмкость.
К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

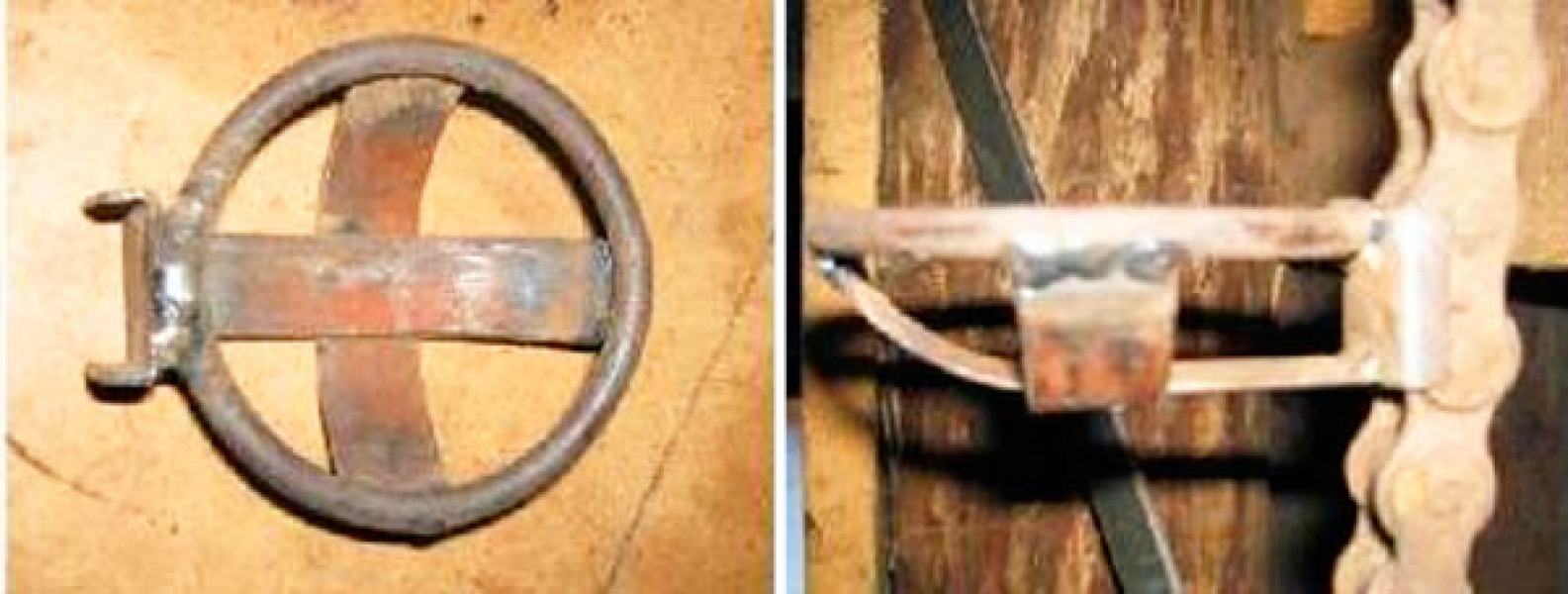

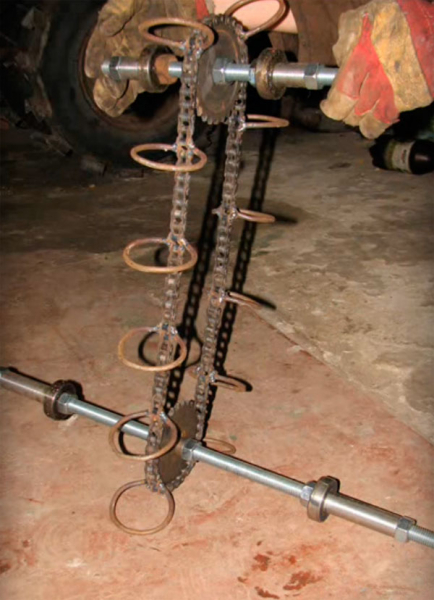

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши надо таким образом, чтобы не приварить соединения между звеньями цепи.
Чтобы клубни преждевременно не выпадали из ковшей, надо установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

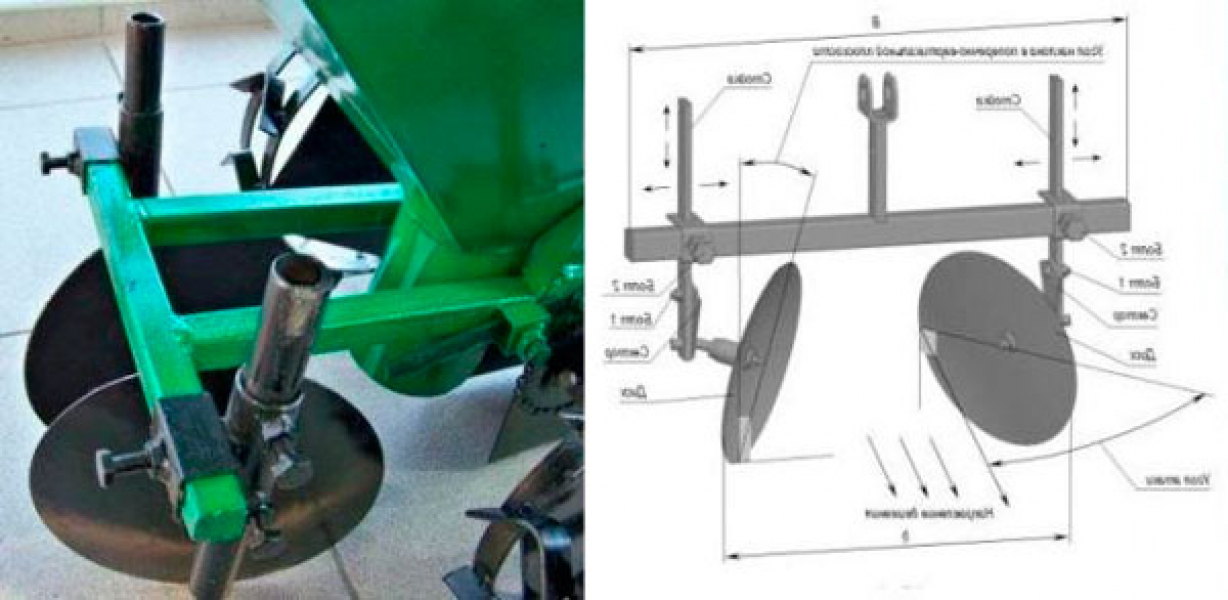

Для засыпки борозды инсталлируются два поворотных диска с возможностью регулировки углов.
Схема установки сажалки на мотоблок.
Рекомендую поглядеть видео изготовления самодельной картофелесажалки.
Видео: самодельная картофелесажалка в работе.
