Решил сделать себе самодельную печь буржуйку с теплообменниками для подогрева гаража.
.
Отапливаться будет гараж 42 м3, размером — 7 х 6 х 2.4 м.
Конструкция печки состоит из 2-ух камер, нижняя — это топка, верхняя — теплообменник. На фото показаны этапы изготовления печки своими руками.

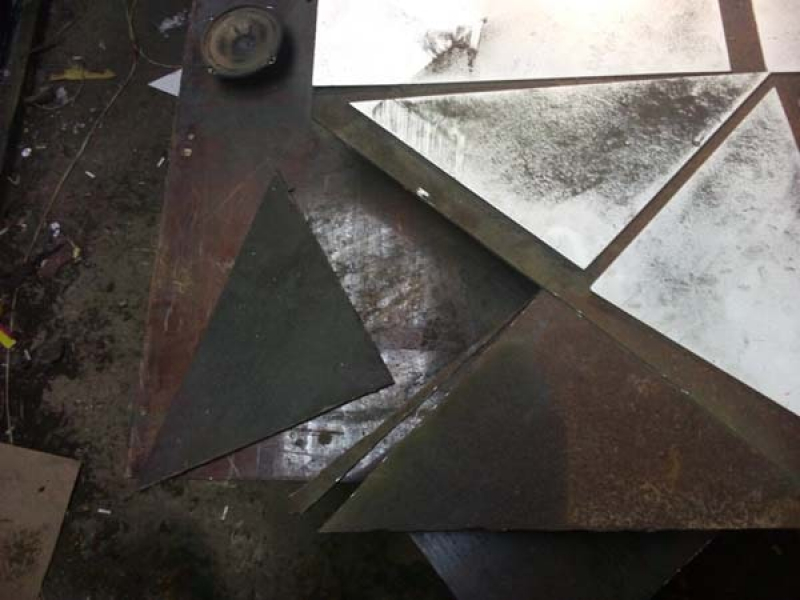

1-ым делом нарезал металл, толщина листового металла — 6 мм.

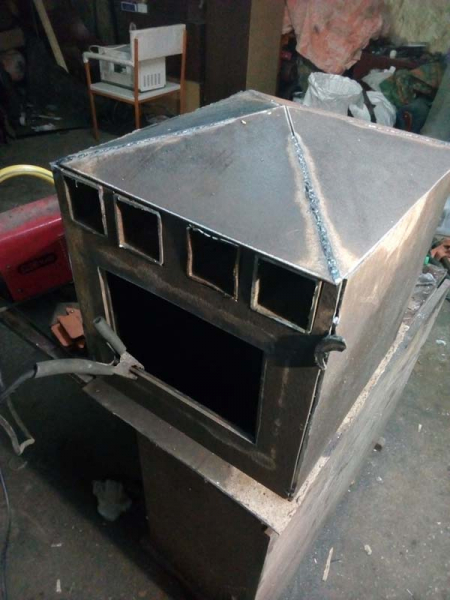

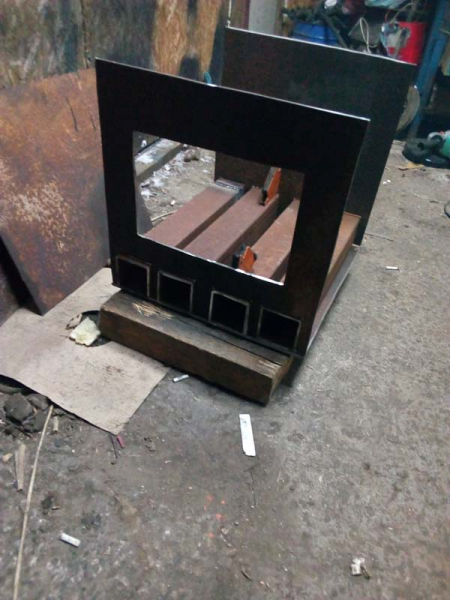

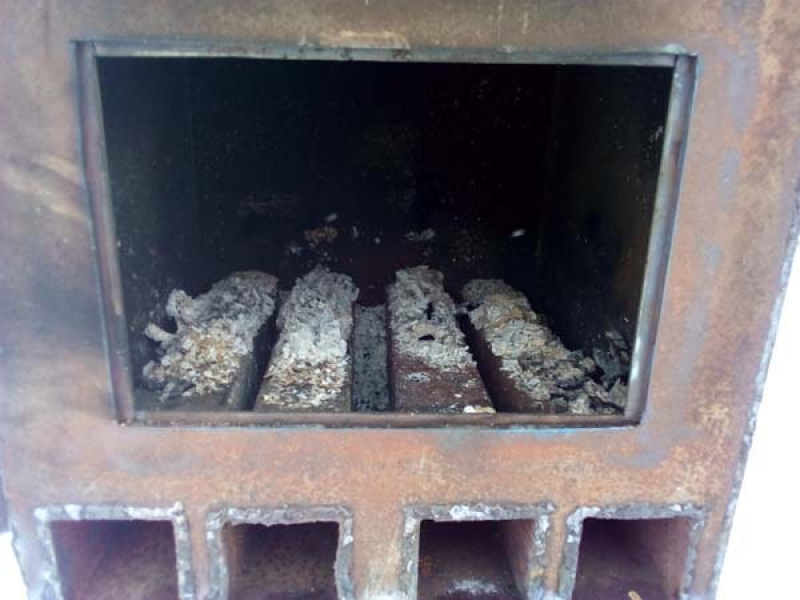

На фото показан процесс изготовления топки, снизу изготовлены теплообменники из квадратной трубы.

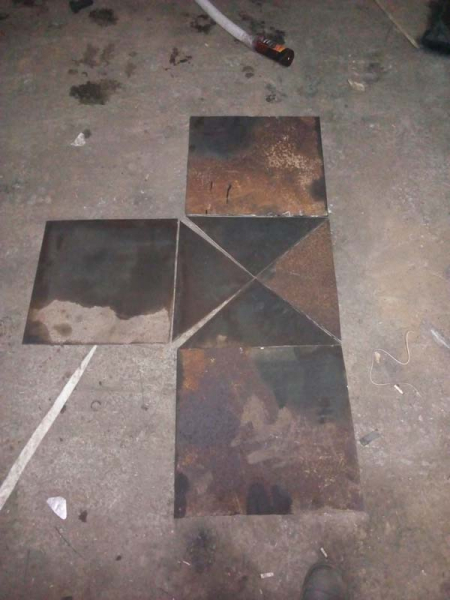

Снизу топки сделал вот такой конус и засов — для удаления золы из топки.

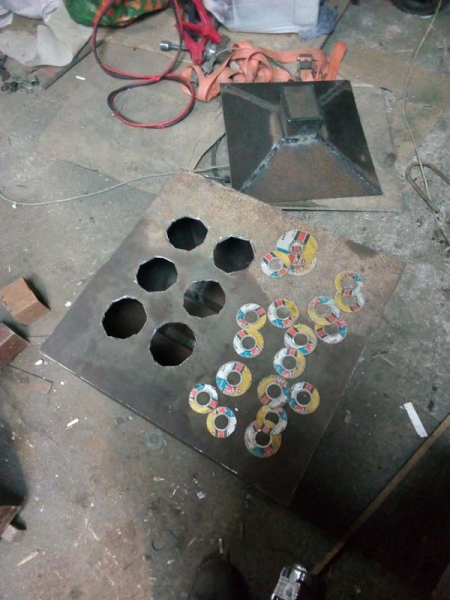

Болгаркой повырезал отверстия для труб.

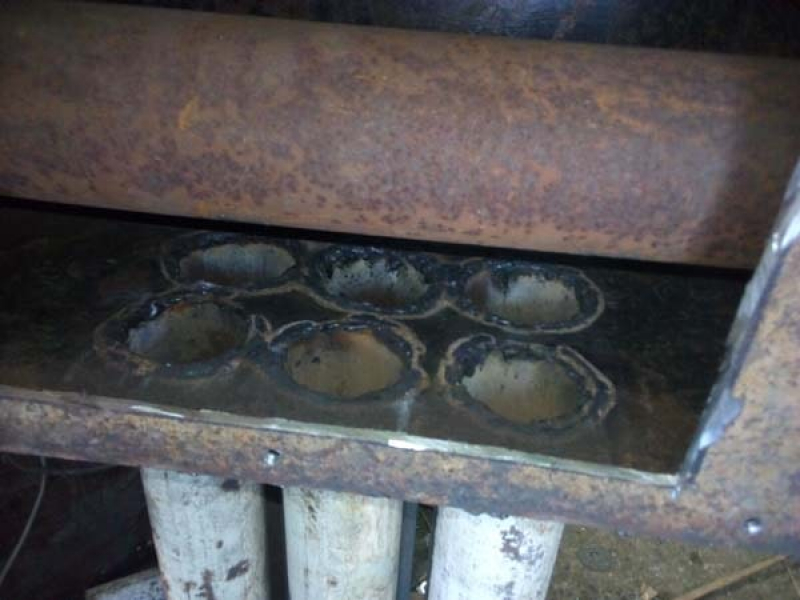

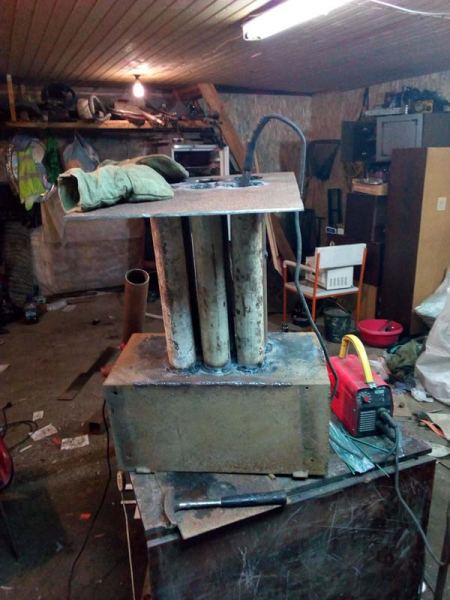

Приварил трубы.
Дальше на фото показана вторая (верхняя) камера теплообменник.

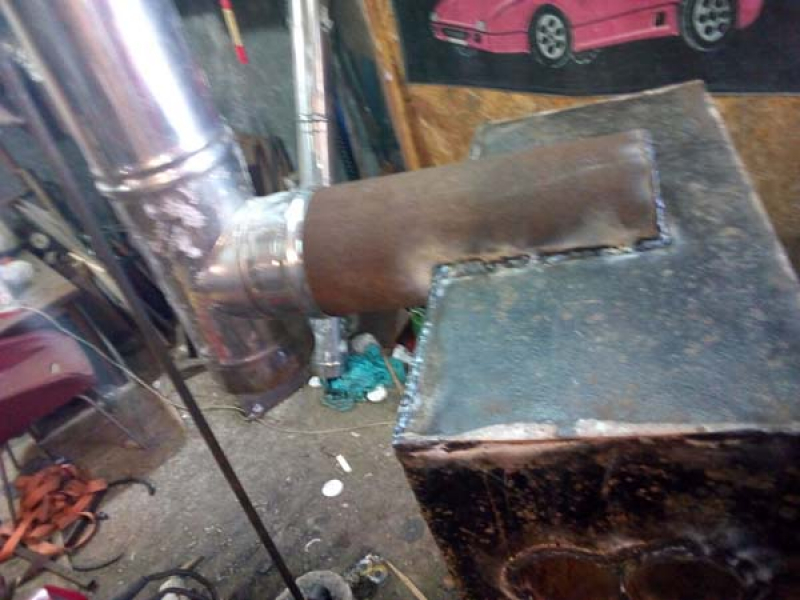

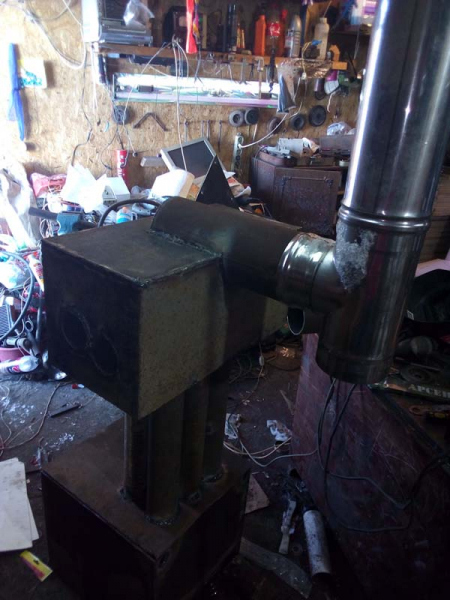

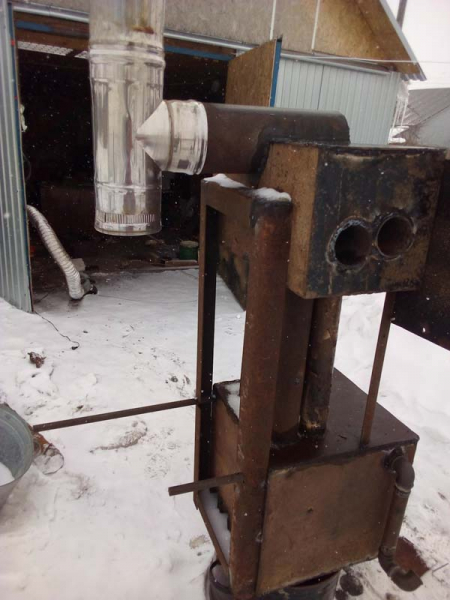

Установлен дымоход.

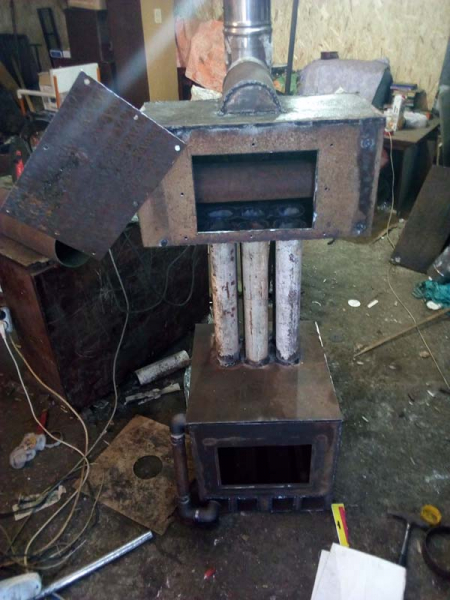

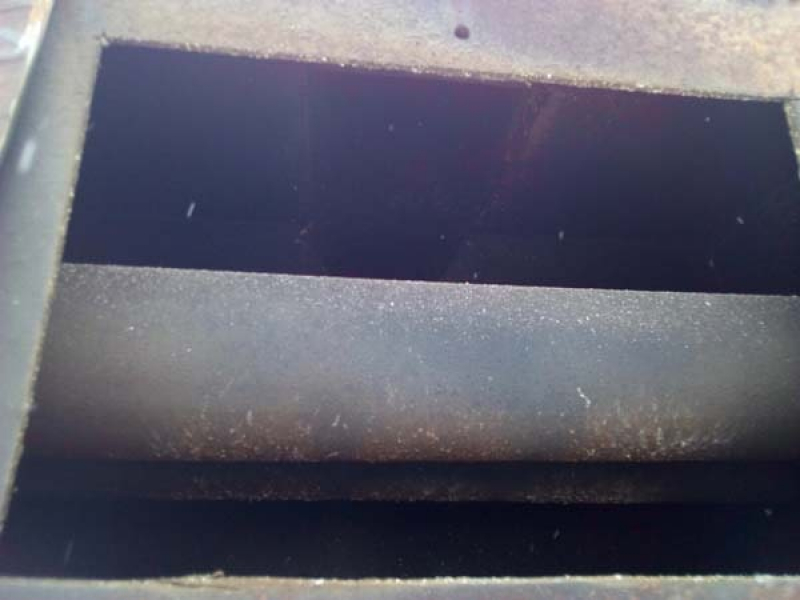

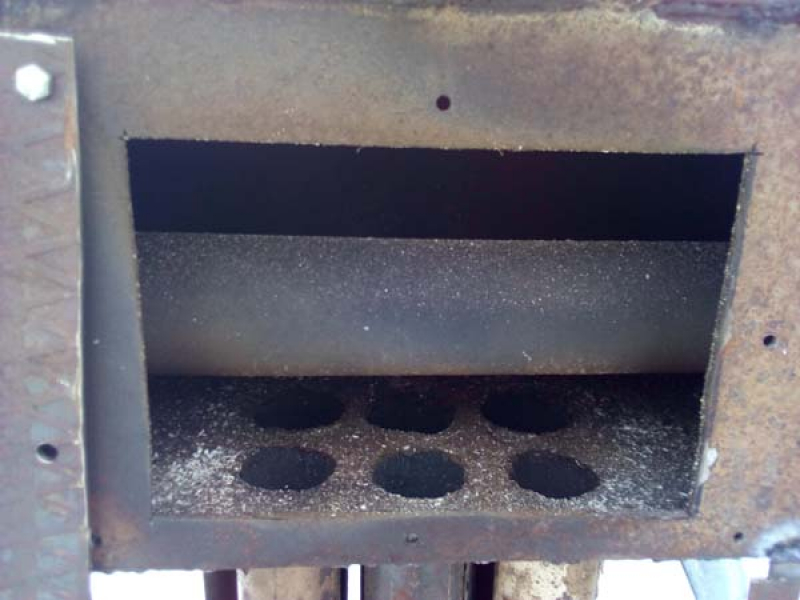

В верхней камере вварены горизонтальные трубы воздушного теплообменника и изготовлена дверца для чисти сажи.

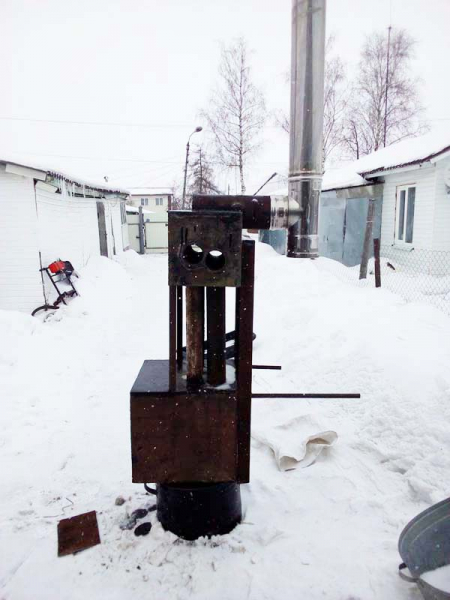

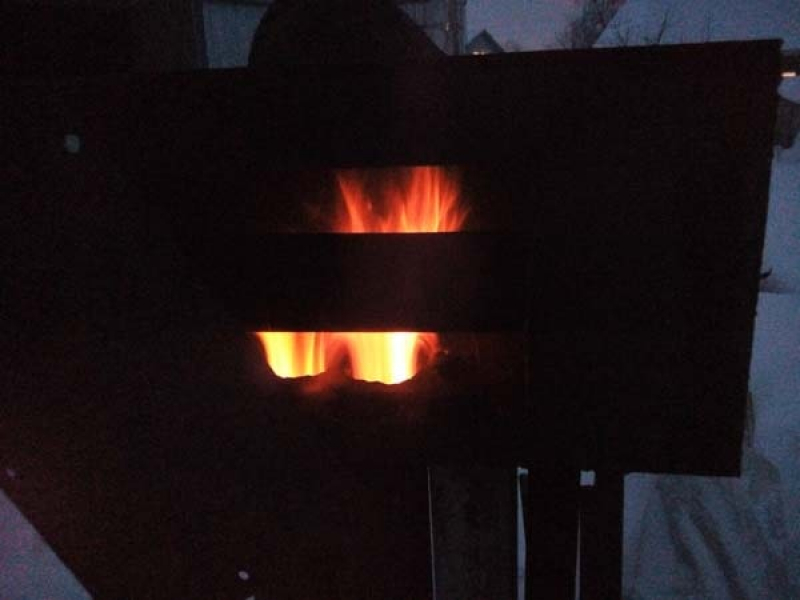

Печку вынес на улицу, чтобы прожечь от остатков краски.
В топке, с боковой стороны, установлена труба подачи воздуха для дожигания пиролизных газов.
Самодельная печка практически готова, буду устанавливать в гараже и испытывать её работу.
Создатель самоделки: Евгений Костюхин.
