Когда я утомился резать металл «на весу» и ловить миллиметры глазами, понял — нужна стойка для болгарки своими руками. Покупные варианты либо стоят недешево, либо имеют люфты. Поэтому я решил изготовить самодельную стойку для УШМ — прочную, точную и удобную.
В данной статье подробно расскажу, как я сделал станину для болгарки, какие материалы использовал, какие ошибки допустил и что можно сделать лучше. Покажу фото, поделюсь лайфхаками и дам советы для тех, кто хочет повторить конструкцию.
Зачем нужна стойка для болгарки (УШМ)
Болгарка — универсальный инвентарь, но при ручной резке есть проблемы:
- нет точного угла 90°
- сложно сделать серию одинаковых заготовок
- завышенная нагрузка на руки
- риск перекоса и закусывания диска
Стойка для УШМ своими руками превращает обычную болгарку в мини-отрезной станок по металлу.
Достоинства:
✔ точный рез
✔ безопасность
✔ повторяемость размеров
✔ удобство работы

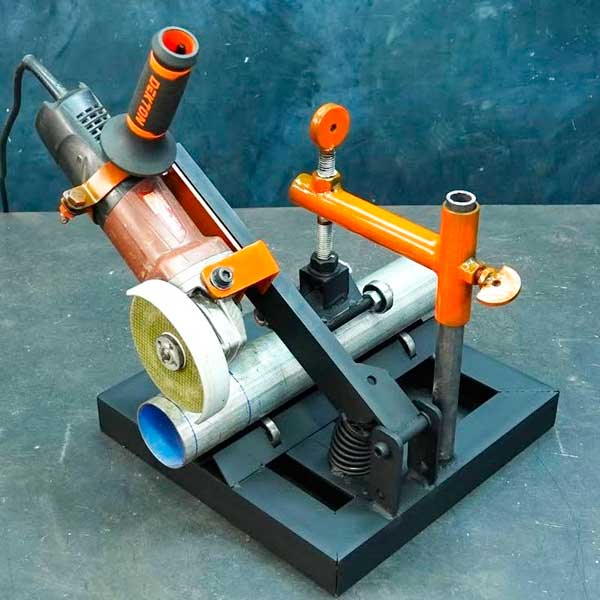

Фото самодельной стойки для болгарки
Вот как выглядит моя конструкция:
Конструкция вышла массивной, устойчивой и без люфтов. Основная идея — жесткое основание + рычажный механизм с возвратной пружиной.
Как сделать стойку для болгарки своими руками — пошаговый процесс
1. Основание (станина)
Для основания я использовал:
- профильную трубу 40×40 мм
- лист металла шириной 5 мм
- сварку полуавтоматом
Основание должно быть тяжелым — это залог устойчивости.
Совет: не экономьте на толщине металла. Узкий металл приведёт к вибрациям.
2. Поворотный механизм
Чтобы сделать отрезной станок из болгарки, я использовал:
- шарнир на оси
- сильную пружину для возврата
- рычаг из профильной трубы
Главная задача — убрать люфт. Я подогнал втулки max плотно.
«Главная ошибка самодельных стоек — слабый шарнир. Если есть люфт, точности не будет.»
3. Крепление болгарки
Я сделал хомут из металла толщиной 4 мм и закрепил УШМ через штатные отверстия под дополнительную ручку.
Важно:
- болгарка должна сниматься
- не перекрывайте вентиляционные отверстия
- обеспечьте доступ к кнопке
4. Прижим заготовки
На фото видно вертикальную стойку с винтообразным зажимом — это импровизированные тиски.
Преимущества такого решения:
- быстрая фиксация
- возможность регулировки
- компактность
Таблица: спец материалы для изготовления стойки для болгарки
| Основание | Профиль 40×40 | Жесткость и устойчивость |
| Спецплощадка | Лист 5 мм | Не деформируется |
| Рычаг | Профиль 30×30 | Прочность при умеренном весе |
| Шарнир | Ось + втулки | Минимальный люфт |
| Возврат | Пружина | Самодействующий подъём |
| Зажим | Резьбовой винт | Простота изготовления |
Лайфхак при изготовлении стойки для УШМ
Перед окончательной сваркой непременно:
Я сначала приварил всё «намертво» и позже пришлось переделывать из-за перекоса 2 мм.
Лайфхак: используйте магнитные уголки при сварке — это экономит время и увеличивает точность.
Ошибки при изготовлении самодельной стойки для болгарки
❌ Слишком слабая пружина
❌ Тонкий металл основания
❌ Отсутствие упора под 90°
❌ Свободный ход в шарнире
❌ Отсутствие защитного экрана
После первых тестов я добавил дополнительный упор и усилил шарнирную часть.
Мировоззрение эксперта
Я проконсультировался с мастером по металлоконструкциям с 20-летним стажем.
Александр К., сварщик-монтажник:
«Если делать стойку для болгарки своими руками, главное — твердость конструкции и точная геометрия. Не стоит гнаться за красотой, лучше усилить узлы косынками. И обязательно смотреть за безопасностью — болгарка не прощает ошибок.»
Полностью согласен — после установки косынок жесткость выросла приметно.
Безопасность при работе со стойкой для болгарки
При работе обязательно:
- использовать защитные очки
- не снимать кожух диска
- инспектировать диск на трещины
- фиксировать заготовку
- не работать без заземления
Стойка повышает безопасность, но не отменяет правил.
Ответы на пользующиеся популярностью вопросы
Можно ли сделать стойку для болгарки без сварки?
Теоретически да — на болтах. Но жесткость будет ниже. Лучше использовать сварку.
Подойдет ли неважно какая болгарка?
Лучше использовать УШМ 125 или 180 мм. Для 230 мм конструкцию нужно усиливать.
Можно ли резать профиль под углом?
Да, если сделать поворотный стол или регулируемый упор.
Нужна ли мощная пружина?
Да. Она должна уверенно подымать инструмент, но не создавать излишнего сопротивления.
Итог: стоит ли делать стойку для УШМ своими руками?
Однозначно да, если:
- вы работаете с металлом часто
- вам важна точность
- хотите сэкономить
- любите делать инструмент под себя
После изготовления этой стойки моя работа ускорилась практически вдвое, с помощью такого станка я вырезал заготовки под мой самодельный мотоблок своими руками.
Самодельная стойка для болгарки — это хороший проект выходного дня, который реально улучшает качество работы.
