Гидравлический трубогиб считается более желаемым инструментом по сравнению с аналогичными устройствами. Пользовательские предпочтения определяются практичностью и высокой эффективностью гидравлических устройств.
Между тем ассортимент гидравлических трубогибов удивляет разнообразием конструкций, поэтому даже среди лучших моделей такового типа мастерам-сантехникам приходится делать выбор.
В данном материале мы рассмотрим, какие существуют гидравлические трубогибы, выясним, каких советов нужно придерживаться при выборе, а также предложим инструкцию по эксплуатации оборудования.
Типы гидравлических трубогибов
Все доступные гидравлические трубогибы можно условно систематизировать на два типа:
По размерам и способу установки они делятся на мобильные и стационарные.
К ручным системам относятся инструменты, создающие силовую тягу исполнительного механизма за счёт мышечной энергии пользователя. В этом варианте инструмента имеется ручка насоса гидроцилиндра, которую необходимо приводить в деяние вручную.

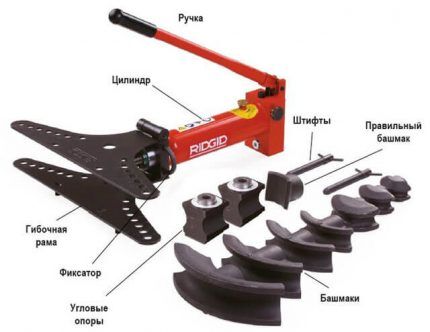

Фото из Основными компонентами гидравлического трубогиба являются масляный насос с поршнем, который давит на гибочную раму. Для фиксации трубы инвентарь оснащён упорами. Применение гидравлического трубогиба позволяет легко согнуть трубу без деформации её сечения, прикладывая мин усилия. Даже компактная гибочная установка даёт возможность гнуть трубы для создания коммуникаций в масштабах индустрии. Трубогибы подбираются так, чтобы их конструкция позволяла быстро и удобно гнуть трубы из конкретного материала. Самый простой и маленькой инструмент предназначен для ручной деформации медных и алюминиевых труб. Гибка стальных водогазопроводных труб делается на крупных стационарных станках, гидравлические и устойчивые конструкции которых рассчитаны на выполнение таких операций. Значительно ускорить и облегчить процесс гибки стальных водогазопроводных труб позволяет использование гидравлического трубогиба с электроприводом. Если нужна высокая точность гибки труб, лучше выбрать станок с штампом-шаблоном. Наличие шкалы обеспечит извив с заданным радиусом. Мобильный инструмент, применяемый в ремонтных работах непосредственно на объекте, комплектуется сменными секторами, которые меняются в зависимости от необходимого радиуса изгиба. Конструктивные части гидравлического трубогибаУпрощение и облегчение работыГибка водогазопроводных труб в промышленных масштабахТрубогиб для медных и алюминиевых трубСтационарная гибочная установка для трубОснащение трубогиба электроприводомГибочный станок с штампом-шаблономОснастка переносного гибочного инструмента
Автоматические системы исключают необходимость внедрения ручной силы, но особых сложностей с механизацией также не возникает. Ручка насоса на гидроцилиндре просто заменяется электро приводом.

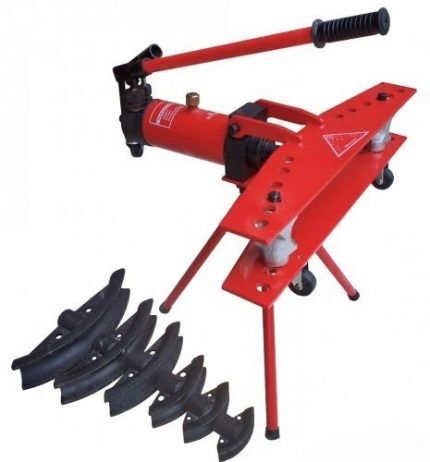

Стандартное конструктивное исполнение трубогиба, оснащённого гидравлическим цилиндром. Многие модели ручного действия от различных производителей сконструированы по такому принципу
На этом трубогибе поступательные и возвратные движения штока насоса приводятся в деяние электрическим мотором.

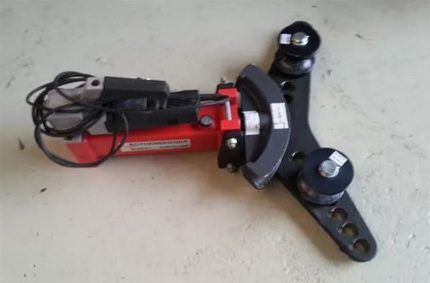

Модифицированная ручная модель инструмента для сгибания труб. Вместо рычага для ручного действия тут используется компактный электродвигатель небольшой мощности
Мобильные конструкции включают как ручные, так и автоматизированные инструменты. Обычно это облегчённые и малогабаритные устройства, удобные для транспортировки.
Однако мобильность и компактность приборов несколько ограничивает их технические характеристики.
Мобильный инвентарь выделяется небольшими габаритами, сравнительно легким весом и возможностью подключения к бытовой электросети. Однако имеются ограничения по тех параметрам
Стационарные трубогибы также представлены ручными (рычажными) конструкциями или оснащёнными электроприводом (часто трёхфазным). Тут уже имеются мощные габаритные устройства, предназначенные для сгибания прочных изделий.
Стационарные конструкции фиксируются в одном месте без способности их быстрого перемещения.

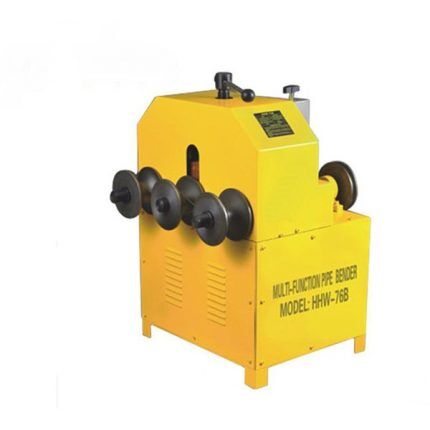

Стационарные гидравлические трубогибы – это мощные системы, способные гнуть трубы больших поперечников. Обычно они применяются для производственных нужд.
Конструктивные особенности трубогибов
Инструменты с гидравлической силовой тягой могут быть выполнены в горизонтальном или вертикальном выполнении. Первые конструкции отличаются тем, что гидроцилиндр расположен в горизонтальной плоскости. Соответственно, направление силы также выполняется в горизонтальной плоскости.
Для вторых конструкций характерно вертикальное расположение гидроцилиндра и вертикальное направление силы.

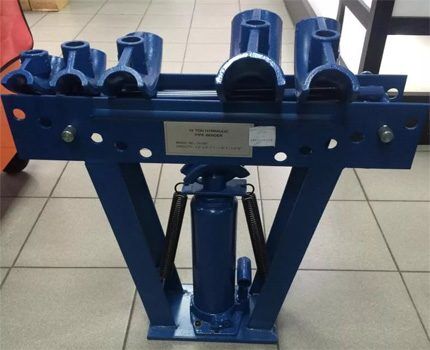

Модель вертикального трубогиба с гидравлическим приводом, управляемым вручную. Также есть универсальные конструкции, работающие в обоих положениях
Если рассматривать преимущества и недостатки с точки зрения выбора инструмента, следует направить внимание на:
Теперь подробнее о характеристиках.
Это интересно! ТОП 9 лучших гидравлических прессов.
Технические параметры и оснащение
Выбор устройства для гибки труб, безусловно, следует делать с ударением на технические возможности инструмента. Важным аспектом для выбора является наличие дополнительных аксессуаров. Для всех гидравлических и других трубогибов главный аксессуар – это рабочие насадки, благодаря которым гнут трубы различного поперечника и профиля.

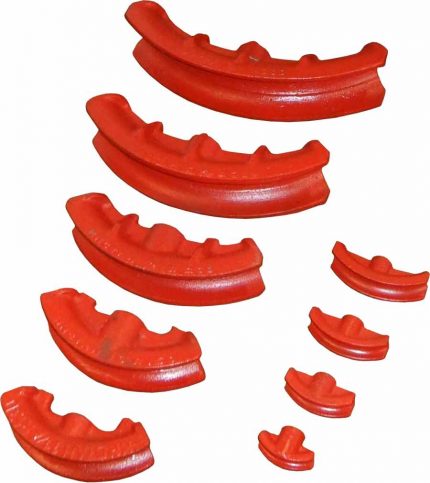

Неотъемлемые рабочие элементы практически каждого трубогиба – это башмаки. Их также часто называют шаблонами, определяющими радиус сгиба трубы
В общем, выбирая трубогиб, полезно направить внимание на следующие параметры:
- Усилие, прикладываемое к силовому штоку.
- Расстояние для хода силового штока.
- Допустимый угол извива.
- Количество рабочих насадок.
- Радиус рабочих насадок.
Дополнительного внимания при выборе гидравлического трубогиба заслуживают также масса конструкции и размеры.
Усилие, прикладываемое к силовому штоку, – это параметр, который определяет несколько моментов, нужных для выполнения качественного сгиба:
Усилие (мощность), прикладываемое к силовому штоку трубогиба на гидравлике, измеряется в килоньютонах (в килограммах или тоннах). В зависимости от конструктивного выполнения, гидравлические цилиндры трубогибов способны создавать давление от 5000 до 20000 кг. Это также следует учитывать при выборе инструмента для работы с трубами.
Двенадцатитонный трубогиб с гидравлическим приводом. Тут имеется в виду не масса устройства, а усилие мощностью в 12 тонн, создаваемое гидроцилиндром инструмента
Твердость трубы напрямую зависит от материала и технологии её изготовления. По сути, не обязательно вычислять степень жёсткости. Довольно узнать толщину стенки трубы, чтобы сопоставить степень жёсткости с рабочим давлением трубогиба. К примеру, инструмент, который создаёт усилие на силовом штоке в 10 тонн, предназначен для сгибания стальных труб с шириной стенки до 5 мм.
Большинство гидравлических устройств могут обрабатывать трубы с условным диаметром от 1/2 до 2 дюймов (15 – 50 мм). Но существуют и конструкции, способные сгибать стальные круглые и профильные трубы больших диаметров. Возможности трубогиба по сгибанию изделий с наибольшим проходным диаметром, как правило, определяются размерами инструмента и параметрами усилия на силовом штоке.

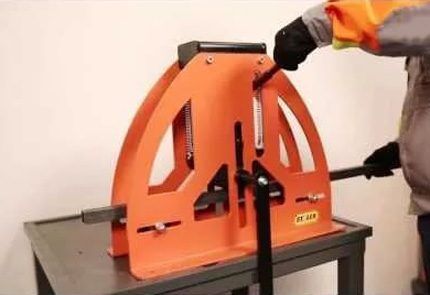

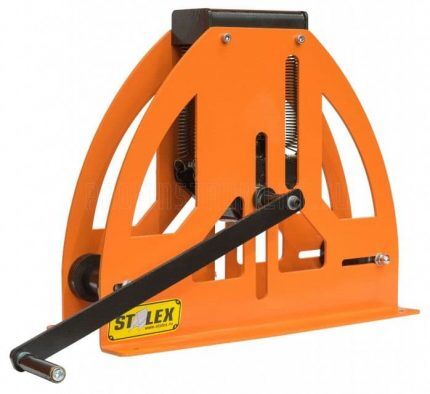

Уникальный инвентарь от компании Stalex, который позволяет сгибать трубу на угол до 180º. Редкие конструкции обладают такими способностями
Промышленные ручные и автоматизированные механизмы с гидравликой большинства моделей обеспечивают сгиб под углом от 0 до 90º. Эта величина полностью достаточна для многих вариантов монтажа при обустройстве водопроводов и других коммуникаций. Однако в случае необходимости можно подобрать инвентарь с углом сгиба до 180º. Наглядный пример (будет рассмотрен ниже) – модель HB-12 компании Stalex.
Экспресс-обзор промышленных конструкций
При выборе промышленных моделей можно сосредоточиться, например, на продукции отечественных компаний. Но изделия забугорного производства также активно заявляют о себе.
Бюджетные ручные варианты
Гидравлический трубогиб серии ТГ предназначен для труб поперечником от 15 до 50 мм с толщиной стенки до 4,5 мм. Устройство легко сгибает изделия на угол до 90º благодаря усилию на силовом штоке в 12 тонн. Простота конструкции и высококачественные материалы – залог долгого срока службы этого инструмента. Он предназначен для работы с круглыми трубами.
Простой по выполнению трубогиб из серии ТГ, но при этом инструмент обладает впечатляющими техническими параметрами
Не менее интересной выглядит ещё одна разработка от фирмы Stalex. По тех возможностям трубогиб HB-12 не уступает моделям ТГ. Этот аппарат рассчитан на работу с трубами, имеющими толщину стены не более 2,5 – 4,0 мм.
Основное предназначение – работа с круглыми трубами, но также поддерживается работа с профилем. Конструкция весом вообще всего 40 кг рекомендуема для владельцев частных хозяйств. Это удачный выбор для бытовых условий.
Популярный гидравлический инвентарь компании Stalex в работе. Универсальность механизма позволяет гнуть круглые и профильные трубы. Особенность инструмента – работа в горизонтальном и вертикальном положении
Последующий претендент на выбор – ручной вертикальный гидравлический инструмент «Зубр», создающий усилие на штоке до 10 тонн. Модель сгибает трубы поперечником 15 – 76 мм с толщиной стенки до 5 мм.
Угол сгиба до 90º легко создаётся без дополнительного нагрева трубы. В комплекте имеется четыре запасных ролика и восемь рабочих насадок.

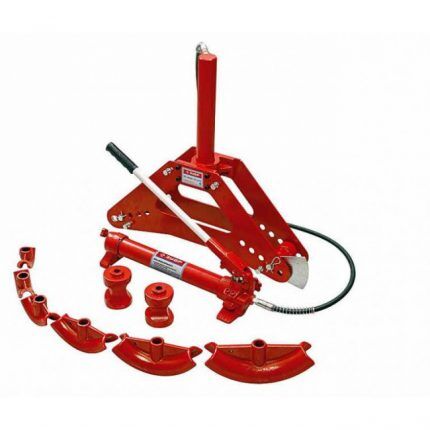

Приспособление с гидравликой для сгиба труб от организации «Зубр». Особенность конструкции: разборка на отдельные детали, что удобно для транспортировки инструмента
Горизонтальная конструкция трубогиба SWG-2 производства Renza считается хорошим выбором для жилищно-коммунального сектора. На монтаже трубопроводов различного назначения этот инструмент незаменим.
Сгибает трубы до 50 мм по наружному диаметру под углом до 90º. Расстояние хода силового штока составляет 250 мм.
Удобная конструкция ручного инструмента, который сгибает трубы с помощью усилия, создаваемого гидроцилиндром. Умеренные размеры модели SWG оптимальны для работы в условиях небольших хозяйств
Для удобства использования инструмент дополнен треножной подставкой и колесами. Уст-во предназначено для сгиба круглых труб.
Дорогие автоматизированные устройства

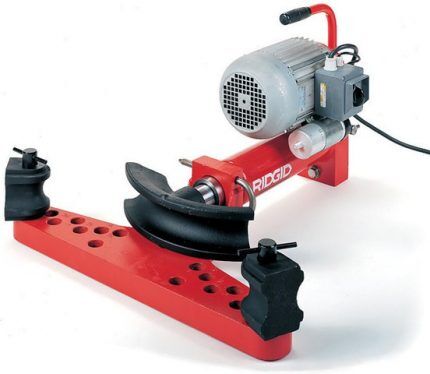

Инструмент, оснащённый электромотором, Ridgid – продукт американского производства, выбор полностью оправдан, если речь идёт о промышленном применении. Продукция компании представлена серией конструкций (три серийных разработки), абсолютно каждая из которых обладает своими преимуществами.
Это один из тех эффективно действующих инструментов, которые позволяют создавать сгибы под углами до 180º с помощью особых башмаков. Несмотря на значительный вес (75 – 110 кг), устройство считается универсальным переносным оборудованием.
Практически аналогичную конструкцию представляет уст-во французских инженеров из компании Virax. Этот инструмент с электрическим приводом (однофазным) предназначен для работы с трубами внешнего диаметра 12 – 50 мм.
Гидравлический цилиндр обеспечивает усилие на штоке, равное 8 тоннам. Максимально возможный угол сгиба может составлять 90º.

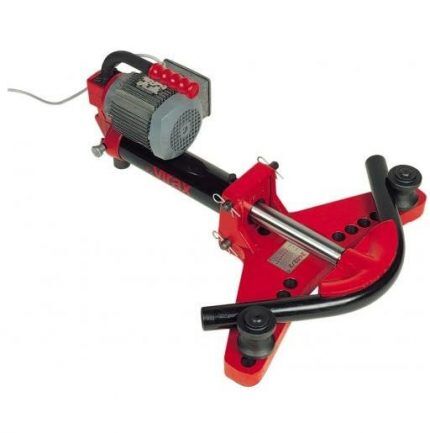

Альтернат трубогиба с гидравликой, разработанный французскими инженерами из Virax. Модель «арбалетного» типа хорошо зарекомендовала себя в работе

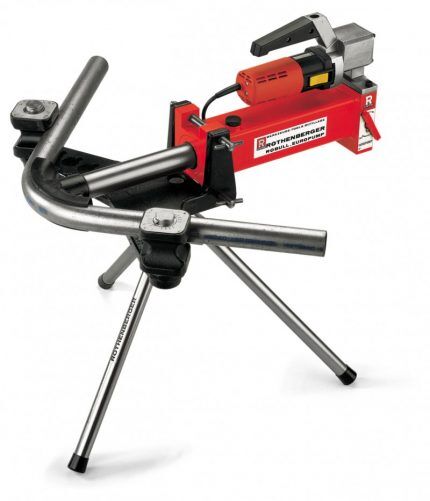

Данный список логично дополнить немецким инструментом – продуктом компании Rothenberger. Для выбора универсального мобильного трубогиба с электроприводом данный инструмент подходит без лишних слов. Удобное и нужное техническое средство на стройке, в системе ЖКХ, в хозяйстве газоснабжения и других сферах.

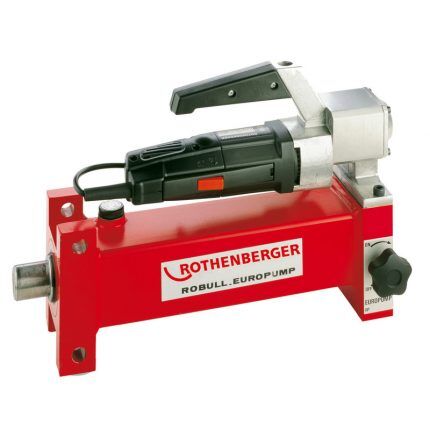

Инвентарь с электромотором, изготовленный известной немецкой компанией Rothenberger. Особенность конструкции: маломощный двигатель небольшого размера
Модель Robull Me от Rothenberger обеспечивает извив с радиусом до 90º для металлических труб диаметром от 3/8 до 2 дюймов. Мощность электродвигателя составляет 900 Вт, в то время как мощность гидроцилиндра равна 150 кН (15 000 кг).
Конструкция оснащается механизмом автоматического возврата поршня гидроцилиндра. Объём заправляемого гидравлического масла составляет 1 л. В набор входят установочная тренога, два гибочных шаблона. Предлагаются две модификации устройства – с открытой и закрытой рамой.
При желании, трубогиб можно сконструировать самостоятельно. Как это сделать можно узнать здесь.
Инструкция по эксплуатации трубогиба
Процесс работы не сложен, но просит соблюдения последовательности действий и некоторых технических нюансов.
Например, работа с инструментом от компании Rothenberger производится следующим образом:
- Необходимо подготовить трубогиб – установить гибочную раму на корпусе гидроцилиндра с помощью входящих в набор распорных болтов.
- Приподнять верхнюю часть рамы и установить боковые шаблоны под конкретные параметры сгиба.
- Расположить боковые шаблоны на схожем расстоянии от оси гидроцилиндра.
- Выполнить операцию сгибания трубы.
Учитывая высокий уровень мощности, создаваемой гидравликой, правильному (симметричному) размещению шаблонов следует уделять особенное внимание. Малейший перекос может привести к повреждению инструмента.
Рекомендуем также ознакомиться с технологическими особенностями гибки железных труб. Они подробно изложены в этом материале.
При использовании трубогиба нельзя забывать о техническом обслуживании устройства. Чистка гидроцилиндра от пыли и грязи, контроль уровня гидравлической жидкости, своевременная замена (очистка) рабочего фильтра, проверка клапанов – это неотклонимые процедуры ТО, которые необходимо выполнять периодически.
Выводы и полезное видео по теме
В видеоролике содержится информация о конструкционных особенностях трубогибов и аспектах работы с различными моделями:
Какой тип инструмента лучше: горизонтальный, вертикальный, мобильный или стационарный – однозначно найти сложно. В большинстве случаев пользователь выбирает конфигурацию инструмента в зависимости от условий его применения. Тем не менее, посреди ассортимента гидравлических трубогибов всё чаще встречаются универсальные модели. Появление таких моделей фактически снимает вопрос выбора по определённым характеристикам.
