К огорчению, до сих пор время от времени случаются пожары, которые в большинстве случаев происходят из-за халатности людей. Все уже знают, что большую небезопасность несет в себе не сам огонь или высокая температура, а едкие, чрезвычайно ядовитые продукты горения. Дым распространяется намного быстрее пламени, конкретно он является причиной паники, дезориентации, травм, потери сознания. Последствием длительного контакта с угарным газом становится сильное отравление, в худшем случае — смертельный исход. Чтобы минимизировать риск для людей, на всех объектах монтируют системы дымоудаления, или СДУ. Эффективная работа противодымной защиты разрешает свести к минимуму последствия для людей и сооружений, она — обязательный атрибут любого многоэтажного здания или подземного строения. О том, из чего состоит таковой комплекс, как работает система дымоудаления, лучше узнать преждевременно.
Что такое система дымоудаления?

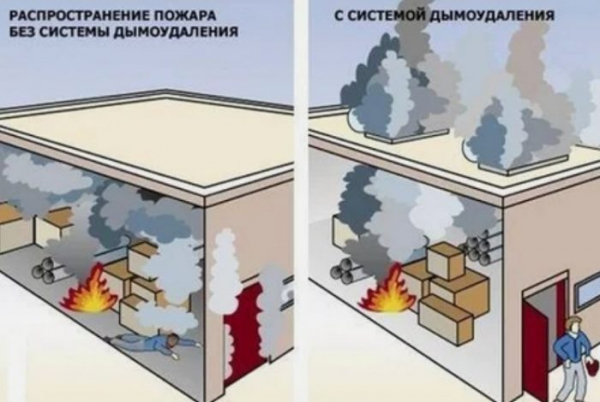

СДУ — многоуровневая вентиляция, это аварийный спецкомплекс оборудования и воздуховодов, которые решают одну задачу — помогают максимально быстро эвакуировать дым из помещения. Такие системы устанавливают в высотных жилых, общественных зданиях, однако очень редко они монтируются в частных домах.
Задачи СДУ
Системы дымоудаления должны выполнять сразу несколько функций. Они:
- минимизируют задымленность на путях эвакуации;
- препятствуют дальнейшему распространению пламени;
- очень быстро снижают температуру в помещениях место, простор для чего-либо; квартира, жилье, жилище, покои, где кто-то проживает.В зданиях зрелищных предприятий, крытых рынков или спортивных сооружений помещение зального типа может составлять основной объём здания, охваченных огнем;
- постоянно ведут контроль уровня задымленности, оповещают о пожаре;
- обеспечивают лучший микроклимат в других помещениях, где нет огня.
После обнаружения области с задымленностью СДУ автоматически переводят все элементы Элемент (лат. elementum — первичная материя, стихия) — составляющая часть чего-либо (особенно — простая, не состоящая, в свою очередь, из других частей) системы в рабочий распорядок. Они поддерживают минимальную концентрацию кислорода, который необходим для возможности быстрой эвакуации людей общественное существо, обладающее разумом и сознанием, субъект общественно-исторической деятельности и культуры, относящийся к виду Человек разумный.

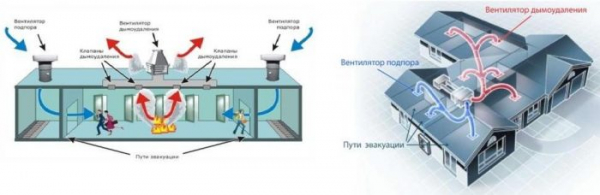

Как работает система множество элементов, находящихся в отношениях и связях друг с другом, которое образует определённую целостность, единство дымоудаления
2-ое название СДУ — противодымная вентиляция. Она состоит из вытяжки и притока, который должен компенсировать удаляемый задымленный воздух. До 2009 года такие системы в зданиях не устанавливались, но, в связи с участившимися случаями серьезных пожаров неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства, с 2013 года их монтаж стал обязательным.
Система дымоудаления работает точно так же, как неважно какая другая вентиляция. Теплые массы поднимаются вверх, холодный воздух опускается вниз. При этом создается естественная тяга. Чтобы прирастить ее мощность, в СДУ используют специальные вентиляторы, задачи которых — выведение дыма и быстрая замена его чистым воздухом.
Работу СДУ условно можно поделить на несколько этапов:
- после того как появляется очаг возгорания, срабатывает датчик задымления;
- этот спецсигнал поступает на пульт управления системами пожарной безопасности, затем вентиляция прекращается, клапаны огнезащиты запираются;
- там, где обнаружен очаг возгорания, одновременно открываются клапаны механизм, предназначенный для открытия, закрытия или регулирования потока чего-либо при наступлении определённых условий (повышении давления в сосуде, изменении направления тока среды в трубопроводе) дымоудаления;
- в работу включаются вентиляторы: те, что и удаляют дым, и приборы подпора (нагнетания воздуха).
Система дымоудаления врубается автоматически, когда срабатывает пожарная сигнализация. После перехода в режим работы она начинает удалять продукты горения, препятствуя их распространению по иным помещениям. Вентиляторы подпора — приборы, которые подают свежий воздух к коридорам, площадкам, эвакуационным лифтам и иным местам, предназначенным для спасения людей, оказавшихся в здании в момент начала пожара.
Виды противодымной вентиляции
Системы дымоудаления бывают статическими и динамическими.
- Статические СДУ предусмотрены только для локализации очага возгорания. В этом случае оборудование производит экстренное отключение вентиляции строения, предупреждая проникновение продуктов горения и дыма в другие помещения. Минус систем — невысокая эффективность, так как они не способны гарантировать отвод задымленного воздуха из помещения, довольно серьезная опасность для людей, поскольку температура в очаге возгорания может достигать 1000°.
- Динамические СДУ лишены недостатков статических систем. Они обеспечивают удаление дыма и приток свежайшего воздуха в зоны объекта. В этом случае используются специальные вентиляторы устройство для перемещения газа со степенью сжатия менее 1,15 (или разностью давлений на выходе и входе не более 15 кПа, при большей разнице давлений используют компрессор). Приборов может быть несколько — для вытяжки и притока. Но есть и другой вариант — устройство, попеременно работающее на отвод дыма устойчивая дисперсная система, состоящая из мелких твёрдых частиц, находящихся во взвешенном состоянии в газах, образующаяся при сгорании чего-либо и подачу свежего воздуха. Основная задача этих систем — обеспечение относительно нормальных условий для экстренной эвакуации людей.
Выбор системы дымоудаления зависит только лишь от особенностей объекта — конструктивных и архитектурных. Статические СДУ обходятся значительно дешевле, но динамическая вентиляция дает больше шансов избежать отравления токсинами. Если гласить о правилах пожарной безопасности, то оба вида устанавливать разрешено.
Что учитывают при проектировании СДУ?
Перед началом расчетов нужно учесть несколько факторов. К ним относятся:
- важнейшие характеристики здания: площадь, этажность, план эвакуации в случае пожара;
- характерности остекления: количество окон, их расположение, общая площадь;
- дымопроницаемость материалов здания, теплоизоляции, фасада.
Способ расчета сложен, поэтому данный этап требует привлечения грамотных специалистов. Разработкой проекта компания имеет право заниматься только лишь в одном случае: если ее сотрудники получили лицензию МЧС Российской Федерации. Составленный план также должен быть одобрен МЧС.
Что заходит в состав систем дымоудаления?
Противодымная вентиляция состоит из комплекса элементов, отлаженная работа которых гарантирует наивысшую безопасность людей. В систему входят:
- блок (блоки) управления;
- вентиляторы, дымоотвода и подпора;
- вентиляционные каналы;
- датчики дыма;
- дымовые шахты;
- лючки дымоудаления;
- противопожарные клапаны.
Главными элементами динамической системы являются вентиляторы большой мощности, так как они должны не только удалять угарный газ, но и выводить взвеси, содержащиеся в воздухе. Это гарь, пепел, сажа. Такие приборы способны работать с воздушными массами, нагретыми до 600°. Как правило, этого припаса хватает, чтобы создать условия для вывода людей из здания.
Дымовые шахты — второй обязательный элемент. Эта сеть каналов, конфигурация их определяется на шаге составления проекта. Все участки могут отличаться пропускной способностью, этот параметр зависит от уровня трудности системы. Как правило, дымовые шахты изготавливают из холоднокатаной черной стали.

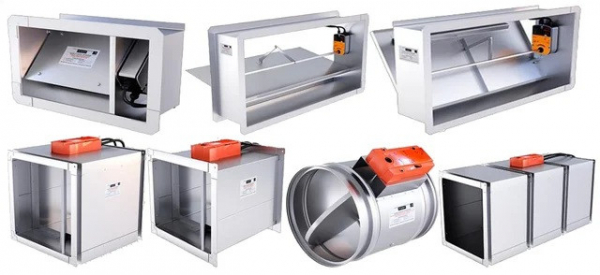

Клапаны огнезащиты — еще одна составляющая противодымной вентиляции. Задачки огнезадерживающих элементов — препятствование распространению пламени в здании результат строительства, представляющий собой объемное надземное строительное сооружение, включающую в себя помещения, предназначенные для проживания и (или) деятельности людей, размещения производства, хранения продукции или содержания животных, а также сети и системы инженерно-технического обеспечения, его попаданию в вентиляционную систему. В большинстве случаев употребляют одну из двух моделей клапанов: с электромагнитным или с электрическим приводом.

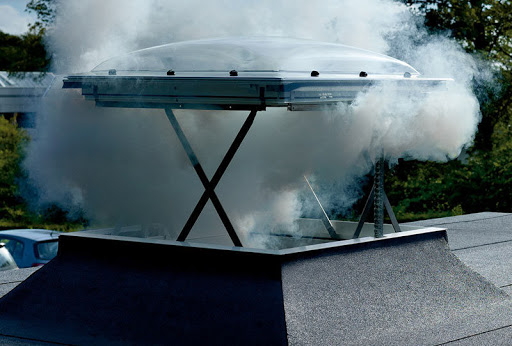

Люки дымоудаления, расположенные на крышах строения, предназначаются для защиты дымоотвода. В случае возникновения чрезвычайной ситуации они автоматически открываются. В роли таких люков могут выступить зенитные фонари, которые употребляют для освещения и вентиляции помещений.
Автоматическая система, открывающая окна и двери, обычно не является обязательным элементом данного вида вентиляции. Но она необходима зданиям, имеющим большую площадь остекления. В этом случае альтернативы нет: монтаж дымовых шахт в них просто невозможен.
Воздуховодные каналы, оснащенные вентиляторами, предназначаются для нагнетания свежего воздуха. Эти сети подводятся к местам, откуда выполняется эвакуация организованное перемещение людей, материальных и культурных ценностей в безопасные места; вывод войск; вывоз государственных учреждений, общественных организаций и даже правительств в безопасные места людей: к коридорам, лестничным клеткам, шахтам лифтов и т. д.
Блок управления — главный элемент, благодаря которому достигается слаженная, действенная работа системы дымоудаления. Чаще эту панель подключают к пожарной сигнализации, реже — непосредственно к датчикам.
Где устанавливают противодымную вентиляцию?
Есть строения и помещения, где системы дымоудаления защита зданий и сооружений — комплекс мероприятий, предназначенных для перераспределения газовых потоков, снижения температуры и концентрации дыма при пожаре в целях: эвакуации людей из здания или в зону безопасности; нахождения людей в зонах безопасности; ограничения распространения опасных факторов пожара; обеспечения возможности эффективного тушения пожара пожарными.Дым и газы, образующиеся при пожаре проникает в органы дыхания и раздражает слизистую оболочку глаз необходимы. Иногда без них можно обойтись.
Где СДУ нужны?
Системы в обязательном порядке устанавливают:

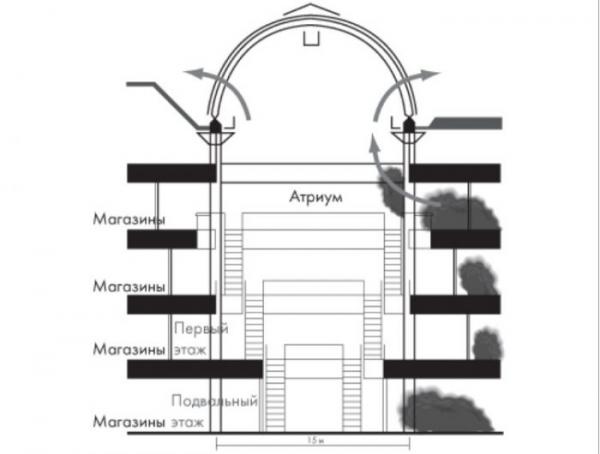

- В пассажах (атриумах), на складах со стеллажами, если высота составляет более 5,5 м, а хранятся в помещении спец материалы, способные загореться.
- В холлах и коридорах длинный проход внутри здания или жилого помещения, соединяющий комнаты на одном этаже зданий, этажность которых более 9, исключение — производственные строения, где работают с горючими веществами. Им СДУ необходимы.
- В производственных и складских помещениях, где пребывание людей постоянно, хранятся спец материалы, которые могут загореться. Системы дымоудаления нужны любому деревянному складу, а также зданию, построенному из хоть какого другого горючего материала.

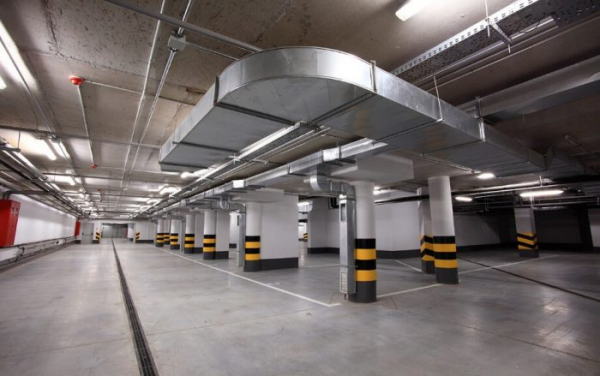

- В подвальных или цокольных этажах любых зданий, где в этих помещениях постоянно находятся люди. 1-ый пример — подвальные помещения жилого дома, где располагаются магазины, мастерские, офисы и т. д. Однако если выход конкретно на улицу предусмотрен, то противодымная вентиляция перемещение газов под действием разности давления без применения замкнутых каналов.Чаще всего применяется для удаления отработанного воздуха из помещения и замены его наружным не нужна.
- В коридорах, длина которых превышает 15 метров, а окон, открывающихся наружу, не предвидено. СДУ не требуется для производственных зданий, где нет горючих веществ. Необходимости в установке системы нет, когда помещения, выходящие в коридоры, не предусмотрены для постоянной работы людей, а двери дымогазонепроницаемы.
СДУ обязательны для школ, больниц, спортзалов и других общественных построек. Такая вентиляция нужна для помещений, не имеющих открывающихся наружных окон:
- для офисов, торговых залов магазинов вне зависимости от их площади, для гардеробных выше 200 м2;
- для помещений, чья площадь в узком смысле, площадь фигуры — численная характеристика, вводимая для определённого класса плоских геометрических фигур (исторически, для многоугольников, затем понятие было расширено на квадрируемые фигуры) и обладающая свойствами площади превышает 50 м2: архивов, библиотек, читальных залов, зрительных залов, ресторанов, учебных аудиторий и т. д.
Установка противодымной вентиляции — условие непременное для всех помещений, имеющих выход на незадымляемую лестничную клетку. Это внутренняя конструкция, предназначенная для эвакуации людей в случае в древнегреческой философии Случай в страховании Случай в финансах Случай в гражданском праве Случай в уголовном праве Случай — название ряда фильмов пожара, в зданиях высотой более 28 м (выше 9 этажей). СДУ — обязательный атрибут крытых паркингов, а также закрытых кольцевых рамп.
Где СДУ не нужны?
В некоторых помещениях систему дымоудаления можно не устанавливать. В первую очередь, это касается построек, уже оборудованных автономными системами пожаротушения водяного, пенного либо порошкового типа. Исключения есть: это автостоянки, автосервисы.
Не просит установки СДУ общий коридор, если все помещения, выходящие в него, уже оборудованы противодымной вентиляцией. Но только в том случае, если площадь всякого из них не более 50 м2. Иначе монтаж системы — требование обязательное.
Использование в частных домах
Нормативы не предугадывают установку противодымной вентиляции в частном секторе. Считается, что для удаления дыма из малоэтажных зданий вполне довольно открытых окон. Однако исключение есть: это нежилые объекты. Например, частные отели, клиники, пансионаты или школы.
Так как количество людей в жилом доме, как правило, невелико, со своей обязанностью во время пожара полностью совладевает обычная вентиляционная система. Она дает возможность жильцам беспрепятственно покинуть помещение и здание. В этом случае требуется только лишь установка пожарной сигнализации.

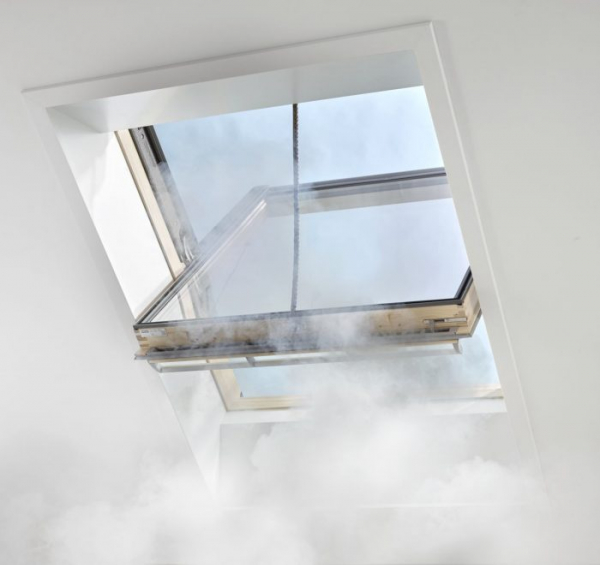

Альтернатива — электронная система, которая способна управлять открытием дверей и окон, когда срабатывают датчики. В этом случае основная задача — выбор сенсоров. Так как для некоторых моделей характерен низкий порог срабатывания, такая система может быть не очень эффективной. Поэтому выбор устройств должен быть максимально корректным.
Монтаж системы дымоудаления

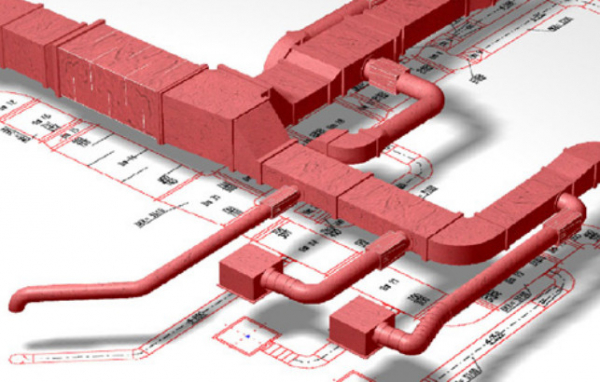

Перед проектированием и расчетами непременно изучают рекомендации МЧС. В этих документах даны таблицы свойств разных материалов, приведены формулы для расчета всех характеристик противодымной вентиляции.
Мощность системы должна быть достаточна для помещения, в котором ее устанавливают. Максимальная скорость циркуляции воздуха смесь газов, главным образом состоящая из азота и кислорода (в совокупности 98—99 % в зависимости от влажности, то есть концентрации водяного пара), а также аргона, углекислого газа, водорода, образующая земную атмосферу верно ограничена: это 1 м/с. Объясняется это требование тем, что сильный приток воздуха способствует увеличению очага возгорания. Регулируют данный параметр, изменяя сечения клапанов. Есть требование по площади: минимум — один прибор на каждые 600-800 м2. Так как в системе используется принудительная вентиляция, серьезных ограничений, касающихся монтажа воздуховодных каналов нет. Разрешается делать более 2 поворотов дымоотводящих труб.
Установка СДУ
Так как задымленность конечно создает панику на участках, предназначенных для эвакуации людей, затрудняет работу пожарных, системы монтируют в специально отведенных местах. К ним относятся:
- спецплощадки и лестничные пролеты;
- галереи, коридоры, переходы;
- подъезды.

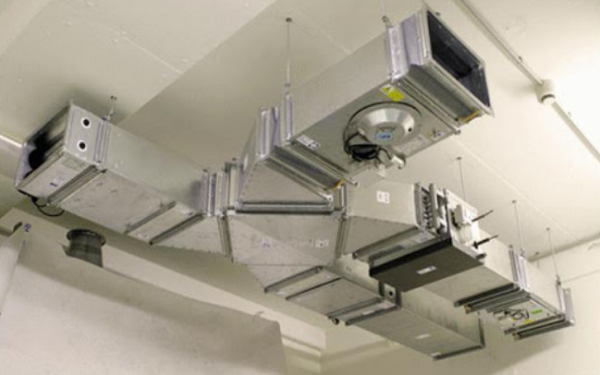

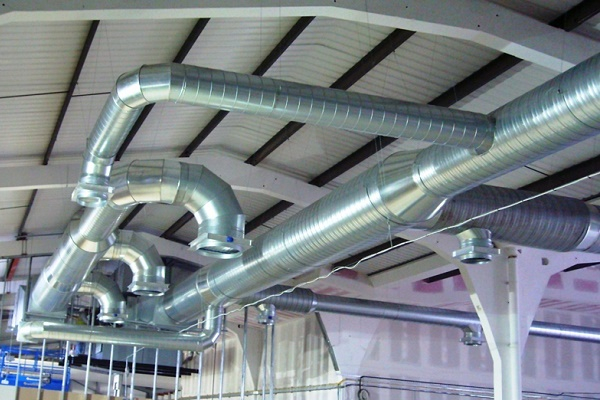

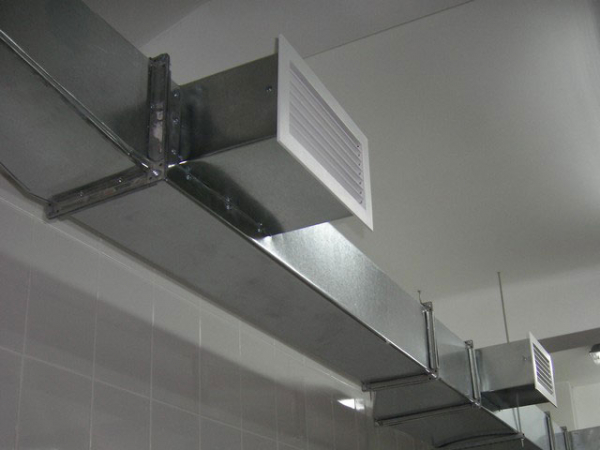

Монтаж начинается со сборки дымоотводных труб и вентиляции. 1-ым делом на потолке закрепляют специальные фиксаторы, затем к ним последовательно присоединяют отдельные модули. Все стыки герметизируют. Согласно нормативам, в каждой зоне нужно монтировать разветвления — элементы с одним либо с двумя каналами. Их отверстия закрывают решетками.
Каждый таковой дымоход переходит в дымовые шахты, которые имеют большие размеры. Последние элементы выводят на крышу, где в систему (на выходе) монтируют вентиляторы. Меж приборами и люком дымоудаления в шахте промышленное предприятие, осуществляющее добычу полезных ископаемых с помощью системы подземных горных выработок оставляют небольшой свободный участок. Вертикальным моделям вентиляторов защитные лючки не нужны.
Параллельно монтируют подпорные воздуховоды. Они могут располагаться в непосредственной близости от дымоотводов, но отверстия этих труб не обязаны находиться рядом. Над веткой подпора протягивают трехфазный силовой кабель, имеющий негорючую оплетку. К проводке подсоединяют электронику, которая обеспечивает автоматическое открытие клапанов и люков.
Последний шаг работы — установка датчиков или подключение сигнализации. Если здание имеет большую площадь, то подключение создают зонами: для каждого участка выделяют свой блок управления. Простейшие СДУ запускаются вручную.
Проверка работы СДУ

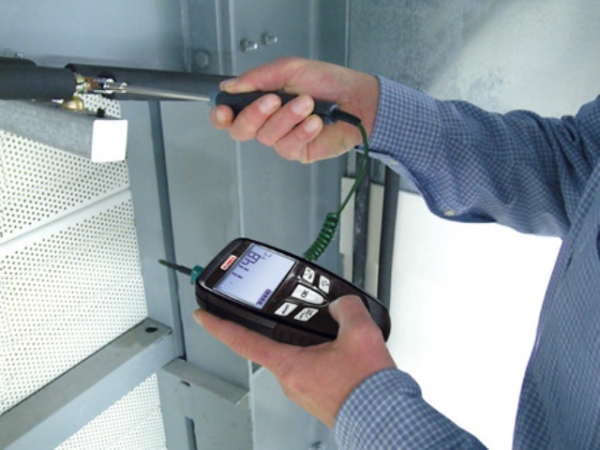

Эта операция неотклонима, причем проводится она дважды: сразу после завершения монтажа и во время проверки системы органами контроля. Данный процесс подразумевает последовательное тестирование каждой части конструкции. В дальнейшем плановую проверку будут проводить органы надзора.
При выходе СДУ из строя обладатель обязан обеспечить скорейший ремонт оборудования. Профилактическими работами занимаются представители организации, которая проводила установку Установка (психология) — психологический термин системы. Если неисправное оборудование станет предпосылкой гибели людей, то собственник здания понесет уголовную ответственность, основание — нарушение норм пожаробезопасности.
Профобслуживание
Регулярная проверка работоспособности СДУ — требование обязательное. При нарушениях правил эксплуатации в трубы вентиляции могут попадать посторонние предметы, не исключается мусор, оставленный мастерами, сделавшими работу может означать: Работа — это выполнение действий во времени и пространстве с применением силы некачественно. Если сора скапливается много, то может возникнуть проблема: в таком случае подача воздуха либо будет затруднена, либо совсем прекратится. По этим причинам регулярные и тщательные профилактические осмотры — единственная возможность предотвратить гибель людей, если вдруг возникнет чрезвычайная ситуация.
Каждый месяц выполняют такие работы:
- проверяют работоспособность, а также техническое состояние сигнализации;
- осматривают все соединения, оценивают работу аппаратуры, клапанов;
- проводят диагностику всех устройств;
- устраняют неисправности.
Во время ежеквартальных мероприятий к этим этапам добавляется осмотр и чистка всех частей системы, проверка ее работы от резервного источника электроснабжения, осмотр кабелей на предмет возможных повреждений. Все этапы документально фиксируются: результаты каждой поверки, согласно составленному графику работ, регистрируют в журнале учета.
Противодымная вентиляция — крайне важный элемент спецкомплекса противопожарной защиты. О том, как работает система дымоудаления, расскажет следующее видео:
