Короткая история компании SHUFT
Более 20 лет компания SHUFT расширяет возможности вентиляционных систем. 1-ая модель вентилятора для модульных систем серии CF была произведена в 1998 году.
Сегодня ассортимент SHUFT включает в себя более 1500 моделей вентиляционного оборудования, посреди которых:
Оборудование предназначено для разных сфер применения:
В 2011 году на базе промышленного кластера инженерных, погодных систем и электроники ИКСЭл (г. Киржач, Владимирская область) была построена первая производственная линия SHUFT в РФ. Сейчас локализация производства составляет 100%.
В 2013 году компания SHUFT, совместно с партнёрами, открыла рос центр научно-исследовательских и опытно-конструкторских работ – лабораторию SiberCool.
100%-локализация, международный уровень производственной культуры, синтез российской и европейской инженерных школ позволили SHUFT разработать, произвести и поставить на объекты более 100 инноваторских моделей вентиляционного оборудования отечественного производства.
Состав и преимущества гидромодулей SHUFT

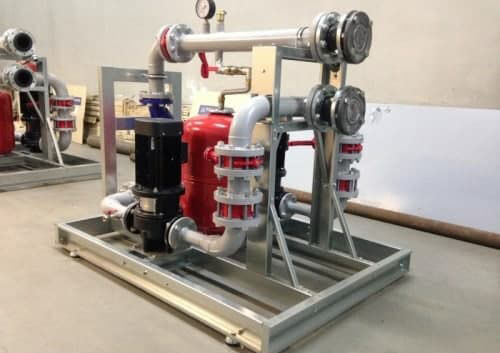

Гидромодуль (насосная станция) – это уст-во, предназначенное для перемещения жидкости в системах тепло- и холодоснабжения, кондиционирования и охлаждения оборудования, а также заполнения, подпитки и слива воды из этих систем.
Каждый гидромодуль содержит один или несколько насосов, запорную арматуру, устройства защищенности (расширительный бак, предохранительный клапан), которые установлены на раме или в корпусе.
Гидромодули SHUFT изготавливаются на заводе «ВентИнжМаш» производственного кластера ТПХ Русклимат в г. Киржач Владимирской области. Срок их поставки – 8–10 недель.
Уникальные достоинства гидромодулей компании SHUFT заключаются в следующем:
- Клиент получает готовое изделие, подключаемое к трубопроводной спец сети без дополнительной арматуры, что существенно ускоряет монтаж.
- У проектировщика появляется возможность включить гидромодуль в проект как готовое изделие, без необходимости подбирать обвязку насосов по отдельности. Также проектировщику предоставляется схема гидромодуля для включения в спецпроект, перечень элементов, входящих в гидромодуль, для внесения в спецификацию и стоимость гидромодуля для сметного расчёта.

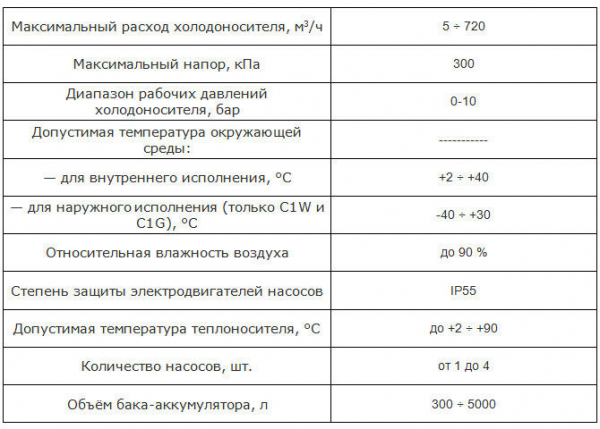

Технические свойства гидромодулей SHUFT
Пример заказа на гидромодули
В качестве примера использования гидромодулей и блочных холодильных центров (БХЦ) SHUFT в системах холодоснабжения можно привести завод железных панельных радиаторов Royal Thermo во Владимирской области. При монтаже линии литья необходимо было предугадать систему водяного охлаждения технологического оборудования. Служба технического заказчика выдвинула такие требования к системе холодоснабжения:
Реализация заказа

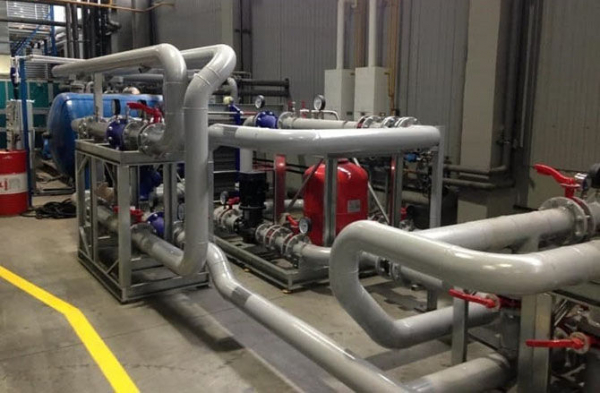

Все перечисленные потребности были выполнены, благодаря использованию гидромодулей и БХЦ SHUFT. На данный объект поставлены 2 гидромодуля SHUFT и 3 блока подключения оборудования Оборудование (процесс) — работа по обустройству, дополнению чего-либо в среде обитания человека: вещей (напр.
В летний период остывание предусмотрено за счёт холодильной машины с воздушным охлаждением конденсатора, а в зимний применяется режим свободного остывания, с помощью сухой градирни. Вся арматура, необходимая для обвязки холодильной машины, выполнена в виде блока подключения испарителя, для сухой градирни предусмотрен блок подключения сухого охладителя. Блоки подключений имеют в собственном составе арматуру с электроприводом для автоматического переключения между зимним и летним режимами работы. Переключение выполняется по показаниям датчика температуры наружного воздуха.
Круглогодичный режим работы системы холодоснабжения обусловил необходимость использования в качестве холодоносителя контура холодильной автомашины раствора пропиленгликоля, а контура потребителей холода – воды. Для разделения контуров предусмотрен теплообменник, обвязка которого выполнена в виде одного изделия – блока подключения теплообменника.

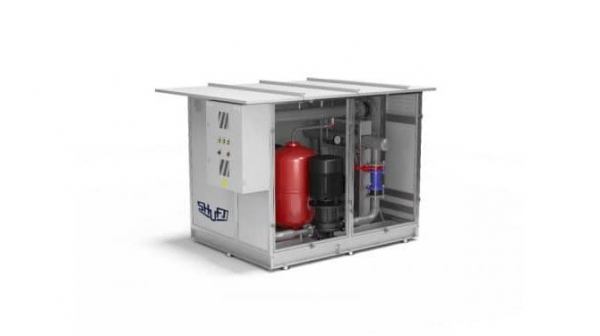

Для обеспечения циркуляции холодоносителя в гликолевом контуре использован гидромодуль SHUFT в внешнем исполнении, помещённый в корпус с целью защиты от атмосферных осадков и поддержания допустимой температуры для работы насосного оборудования.

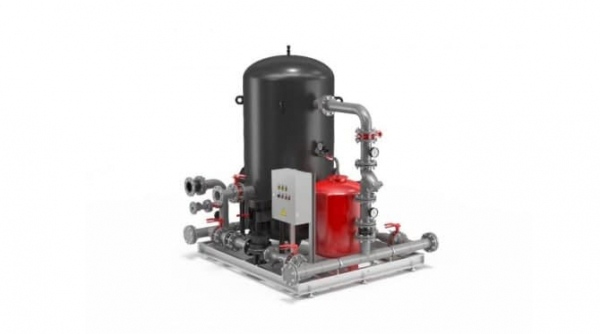

Для водяного контура в общем случае, замкнутая линия, очертание некоторой геометрической фигуры, предмета; силуэт предусмотрен гидромодуль SHUFT с баком-аккумулятором объёмом 5 м3 и системой автоматизации, которая разрешает поддерживать задаваемый внешним сигналом расход холодоносителя.
Оба гидромодуля имеют в своём составе по одному рабочему и одному запасному насосу, для обеспечения максимально надёжной работы может означать: Работа — это выполнение действий во времени и пространстве с применением силы системы холодоснабжения, и всю необходимую для работы насосов арматуру: запорные краны, фильтры, оборотные клапаны, а также устройства безопасности: расширительные баки и предохранительные клапаны.
Благодаря полной комплектации поставленных устройств нужной арматурой при монтаже необходимо было лишь соединить блоки многозначный термин, фамилия и топоним подключения, гидромодули и основное оборудование трубами, после чего система была готова к работе.
Для обеспечения диспетчеризации работы системы холодоснабжения предусмотрен шкаф автоматизации БХЦ, который обеспечивает координирование режимами работы зима/лето, а также позволяет регулировать расход воды во внутреннем контуре, удалённо запускать и создавать мониторинг работы оборудования.
Таким образом, все технические требования заказчика были выполнены, а блочный холодильный центр с гидромодулями, блоками подключения и системой автоматизации одно из направлений научно-технического прогресса, использующее саморегулирующие технические средства и математические методы с целью освобождения человека от участия в процессах получения, преобразования, передачи и использования энергии, материалов, изделий или информации, либо существенного уменьшения степени этого участия или трудоёмкости выполняемых операций удачно смонтирован и запущен в работу.
