Кроме обычных ручных вентилей в магазине также можно увидеть соленоидный электромагнитный клапан автоматического действия. Он разрешает не только управлять током жидкостей и газов в трубопроводах инженерное сооружение, предназначенное для транспортировки газообразных и жидких веществ, пылевидных и разжиженных масс, а также твёрдого топлива и иных твёрдых веществ в виде раствора под воздействием разницы давлений в поперечных сечениях трубы на расстоянии, но и автоматизировать этот процесс.
Вам нужно в кратчайшие сроки перевезти свой груз? Это не проблема! https://fetexim.ru/uslugi/zheleznodorozhnye-perevozki-gruzov с легкостью поможет вам в этом. Железнодорожные перевозки грузов всех видов по России из Владивостока, стран СНГ и других стран ближнего зарубежья по самым доступным ценам.
Такие устройства различаются по внутренней конструкции и предназначению. Однако принцип работы может означать: Работа — это выполнение действий во времени и пространстве с применением силы у всех них одинаков – закрытие/открытие крана происходит за счет срабатывания электромагнита.
В данной статье рассмотрим, зачем нужен такой клапан и как он работает. Также поговорим об основных разновидностях соленоидных электроклапанов.
Для чего нужен электромагнитный клапан?
Соленоидные вентили Водопроводный вентиль — тип арматуры, у которой запирающий или регулирующий элемент перемещается параллельно оси потока рабочей среды – категория современной запорной арматуры для трубопроводов самого различного назначения. В быту подобные электроклапаны применяются в автомашинах, спецтехнике, водопроводах и системах множество элементов, находящихся в отношениях и связях друг с другом, которое образует определённую целостность, единство автополива и отопления.
Также они обширно используются в промышленности для регулировки тока и контроля транспортировки разнообразных жидкостей и газов.

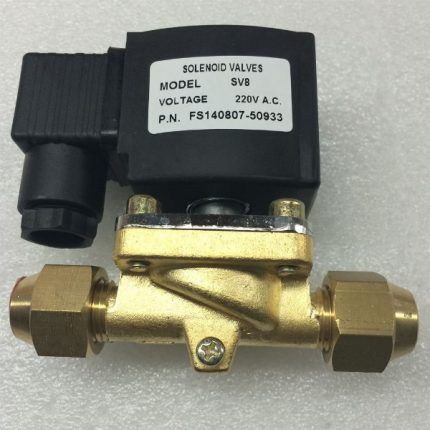

Соленоидный электроклапан относится к энергозависимому оборудованию, для срабатывания на открытие либо закрытие ему требуется электропитание
Внутри электромагнитный клапан для воды или газа каких-либо датчиков не имеет. С его помощью можно лишь регулировать либо полностью перекрывать поток рабочей среды. Если требуется автоматизация данных процессов, то придется дополнительно ставить наружные измерительные приборы, завязывая работу электроклапана уже на них.
К примеру, использовать дополнительно в связке контроллер и датчик протечки воды, чтобы в момент обнаружения протечки соленоидный клапан устройство, предназначенное для открытия, закрытия или регулирования потока чего-либо при наступлении определённых условий (повышении давления в сосуде, изменении направления тока среды в трубопроводе) получил подобающую команду от контроллера и перекрыл трубопровод.
Среди достоинств использования соленоидных клапанов числятся:
- быстрая регулировка тока рабочей среды по трубопроводу;
- универсальность и надежность устройства;
- долгий срок эксплуатации;
- небольшие размеры и малый вес;
- многообразие разновидностей прибора.
Срабатывание клапана происходит практически за доли секунды после подачи на это сигнала. Он рассчитан на работу с жидкостями под разным давлением, от 0 до 25 бар, и с меняющейся температурой, от -20 до +120 °С. При этом в обесточенном состоянии таковой электроклапан может оставаться как в закрытом положении, так и открытом – все зависит от модификации прибора.

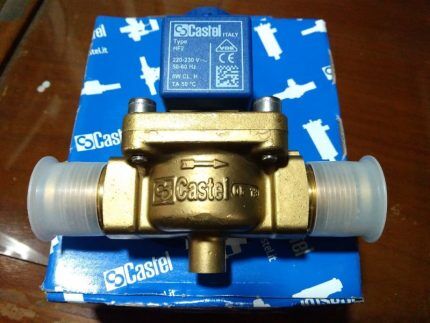

Чаще всего в быту соленоидный электрический клапан применяется в системах водоснабжения и отопления, где с его помощью дистанционно регулируется водоток
В водопроводах он позволяет автоматом перекрыть подачу воды коммуна во Франции, находится в регионе Шампань — Арденны при порыве труб. А в отопительных системах такой вентиль используется в качестве устройства многозначное слово регулировки потока теплоносителя.
Тут он по внешнему датчику температуры самостоятельно уменьшает либо увеличивает ток нагретой жидкости от котла к радиаторам.
Как работает вентиль с соленоидом?

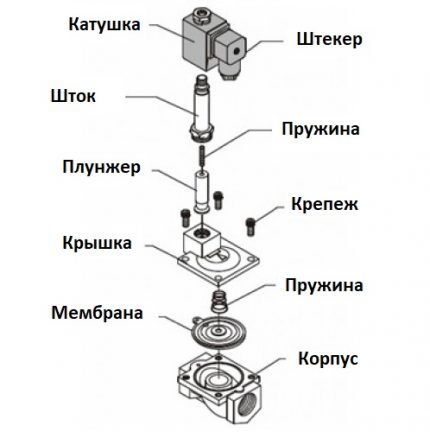

Состоит соленоидный электроклапан из:
- корпуса железного, чугунного, латунного либо полимерного;
- индукционной катушки с сердечником (соленоида);
- рабочего запорного элемента;
- уплотнителя;
- демпфирующей пружины.
Индукционная катушка из меди снутри запорного устройства расположена в герметичном корпусе, куда воде доступ закрыт. Перекрытие либо открытие канала тока рабочей среды происходит за счет выдвигающегося под действием соленоида штока и мембраны.

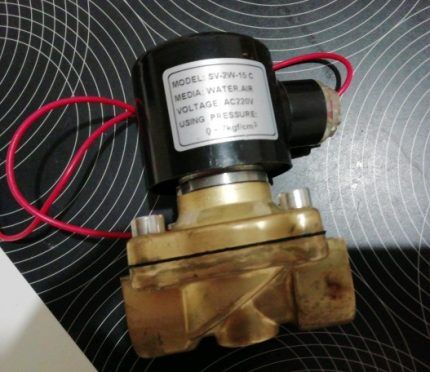

Подключение электропитания к соленоидному клапану делается посредством клемм сверху на корпусе прибора рядом с индукционной катушкой
В обесточенном состоянии под воздействием пружины вентиль полностью перекрывает канал тока либо оставляет его полностью открытым. Дальше, после подачи напряжения на катушку, происходит смещение сердечника со штоком, в результате чего поперечное сечение данного протока возрастает/уменьшается.
Общий принцип работы рассматриваемого электромагнитного клапана прост – движение штока происходит в нем за счет электрической индукции. При протекании электрического тока по катушке, на находящийся в ее центре сердечник воздействует электромагнитное поле, сила и направление которого зависят от приложенного напряжения в вольтах.
В итоге и происходит смещение запорного элемента и изменение проходного сечения вентиля.

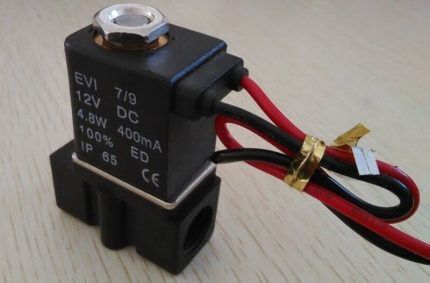

Катушка соленоидного клапана в зависимости от модификации прибора может работать от напряжения 5–36 В неизменного тока либо 220 В переменного
Электроклапаны с низким управляющим напряжением рассчитаны на работу в трубопроводах малого поперечника и с малым напором рабочей среды. Сфера их применения достаточно ограниченна.
Зато такие вентили проще встраивать в систему управления на низковольтных полупроводниковых устройствах и подключать к разным микроконтроллерам. В водопроводах и контурах отопления частных домов обычно используют именно их.
Разновидности соленоидных электроклапанов
Существует несколько разновидностей рассматриваемого устройства. Классифицируются такие приборы по материалу производства корпуса, конструкции и положению в обесточенном состоянии запора внутри, типу уплотнителя и способу подключения к трубам.
Абсолютно каждый из этих вариантов рассчитан на работу с определенной средой по составу, температуре и давлению. Подбирать соленоидный электроклапан нужно внимательно. Если взять несоответствующий требованиям прибор Прибор — общность вещей (набор принадлежностей), собранных в одно целое, на известное дело, например: Столовый прибор, Чертёжный прибор или готовальня и так далее, то долго он не прослужит.
Первое и основное разделение электрических клапанов – по типу электротока. Так, они могут работать от переменного, либо постоянного тока
По способу подсоединения соленоидные электроклапаны делятся на:
- фланцевые;
- муфтовые;
- штуцерные.
А по размеру они могут быть от 6 до 150 DN (от 1/8 до 6 дюймов). Альтернат найдется для любого трубопровода.
Корпус рассматриваемых электроклапанов выполняется из:
- пластика (усиленного PPA, PVC, нейлона);
- нержавеющей стали;
- латуни;
- чугуна.
У всякого из этих вариантов свои характеристики по давлению и температуре рабочей среды. Данные цифры следует пристально изучать в паспорте прибора, чтобы не ошибиться с выбором. При этом для водопровода или отопления в частном доме подойдет неважно какая из вышеперечисленных вариаций.
Классификация #1 — по внутреннему устройству
Клапаны по конструкции управляющего элемента делятся на три группы:
- Золотниковые.
- Мембранные.
- Поршневые.
Электрические клапаны в бытовом исполнении обычно делаются с мембраной. Это дешевый и надежный вариант, который без проблем совладевает с регулировкой потока воды в бытовых системах отопления и водоснабжения.
Внутренние элементы – пружина, плунжер и сердечник, фактически всегда делаются из нержавеющей стали, которая отличается высокой устойчивостью к перепадам температуры и давления воды
Основное разделение соленоидных клапанов выполняется по положению запорного механизма при обесточенном электромагните.
По этому параметру соленоидные электроклапаны делятся на:
- нормально закрытые, клапан закрыт (НЗ);
- нормально открытые, клапан открыт (НО);
- бистабильные.
В первом случае, пока на соленоид не подано напряжение, сердечник за счет давления пружины опущен вниз и тока может означать: Ток — поток, движение в одном направлении (к примеру, у Пушкина: «вина кометы брызнул ток…»).ФизикаЭлектрический ток — направленное движение электрически заряженных частиц.Постоянный ток Переменный ток Двухфазный ток Трёхфазный ток Пульсирующий ток Блуждающие токи Вихревые токиТок смещения (электродинамика) — быстрота изменения потока электрической индукции воды нет. Во втором случае, при обесточенном состоянии прибора, канал и наоборот полностью открыт, а закрытие его происходит только после подачи питания.
Третий вариант – положение может быть как открытым, так и закрытым.
Систематизация #2 — по принципу функционирования
Функционально соленоидные электроклапаны для воды на 220 В и иного вольтажа бывают:
- одноходовыми;
- двухходовыми;
- трехходовыми.
1-ые имеют лишь один патрубок подсоединения к трубопроводу. Это предохранительные устройства, рассчитанные на выпуск пара или воды при очень высоком давлении в трубах.

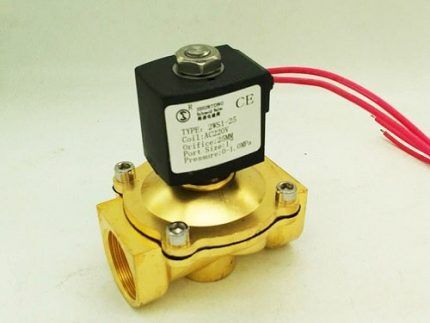

Двухходовые соленоидные вентили – наиболее распространенные и востребованные. Они имеют два патрубка – вход и выход, и инсталлируются в разрыв трубопровода
Трехходовые устройства идут с тремя патрубками для подсоединения к трубам. Такие варианты предусмотрены для перенаправления потока из одного трубопровода в другой.
Наиболее широко трехходовые клапаны применяют в отопительных системах. Подобные приборы позволяют просто произвести переток теплоносителя из одного контура в другой для смешения рабочей среды.
В итоге, температура воды в системе изменяется, а источник тепловой энергии продолжает работать без изменения режима.
Также электромагнитные клапаны бывают:

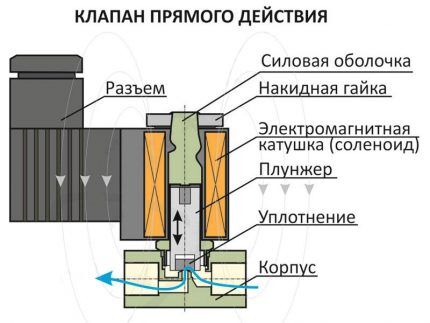

- прямого действия;
- непрямого действия.
В первых сердечник передвигается только под воздействием электромагнита. Во вторых – на его перемещение также влияет давление на поверхность — интенсивная физическая величина, численно равная силе, действующей на единицу площади поверхности перпендикулярно этой поверхности рабочей среды.
Классификация #3 — по материалу уплотнителя и мембраны
Снутри корпуса электромагнитного клапана расположена мембрана, которая перекрывает ток воды. Плюс, между катушкой и главным с патрубками расположен уплотнитель. Оба этих элемента делаются из эластичных полимерных материалов.
Чаще всего в бытовых электрических клапанах для воды уплотнители и мембраны делаются из EPDM, который отличается высокой устойчивостью к солям и низким температурам
Уплотнитель в электроклапанах может быть выполнен из:
- FPM (FKM, VITON) – фторэластомера;
- EPDM – этилен-пропиленового эластомера;
- NBR – бутадиен-нитрильного каучука.
1-ый вариант отличается высокой максимальной температурой физическая величина, характеризующая термодинамическую систему и количественно выражающая интуитивное понятие о различной степени нагретости тел рабочей среды и стойкостью к маслам и бензинам. Второй – дешев и устойчив к воздействию растворенным в воде солям, щелочам и кислотам. 3-ий – спокойно переносит контакт с нефтепродуктами, обычно применяется в промышленности и автомобилях.
На цену электромагнитного клапана данный спец материал влияет не сильно. Детали из него слишком малы в размере. Выбирать тип уплотнителя и мембраны следует исходя только из характеристик рабочей среды день недели между вторником и четвергом.
