Основная особенность, по которой закрытая система отопления отличается от открытой, заключается в ее изолированности от внешней среды. В такую схему врубается циркуляционный насос, который способствует движению теплоносителя. Эта схема избавляется от множества недостатков, характерных для открытого контура отопления.
Все о преимуществах и недочетах закрытых схем отопления вы сможете узнать, прочитав нашу статью. В ней подробно рассмотрены варианты конструкции, характерности сборки и функционирования систем закрытого типа. Для самостоятельных мастеров представлен пример гидравлического расчета.
Представленная информация основывается на строй нормах. Для упрощения понимания сложной темы текст дополнен полезными схемами, фотографиями и видео-руководствами.
Принцип работы системы закрытого типа
Температурные расширения в закрытой системе компенсируются с помощью мембранного расширительного бака, который заполняется водой во время нагрева. При охлаждении вода из бака возвращается обратно в систему, поддерживая постоянное давление в контуре.
Давление, создаваемое в закрытом отопительном контуре уже на этапе спец монтажа, передается всей системе. Циркуляция теплоносителя осуществляется принудительно, поэтому эта система зависит от электроэнергии. Без циркуляционного насоса движение нагретой воды по трубам к устройствам и обратно к тепло генератору невозможно.

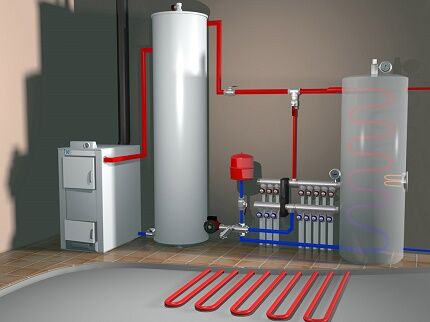

Фото из Основным отличием системы отопления закрытого типа от открытого аналога является наличие мембранного расширительного бачка, исключающего прямой контакт теплоносителя с средой. В отечественных традициях расширительный бак для отопительных контуров производится красного цвета. На рынке можно найти сероватые и белые импортные варианты. Использование закрытого расширительного бачка, экспанзомата, предотвращает испарение циркулирующей воды, уменьшает образование отложений на внутренних стенках труб и приборов. В результате отсутствия испарения и минимизации отложений на внутренних поверхностях устройств, труб и арматуры снижается нагрузка на котел и насос, что значительно продлевает сроки их эксплуатации. Закрытые варианты отопительных систем могут употребляться со всеми типами котлов, работающих на доступных видах топлива. В закрытую систему обязательно включается группа защищенности, состоящая из предохранительного клапана давления, воздухоотводчика и манометра. Закрытый расширительный бачок выбирается так, чтобы его объем обеспечивал место для расширения нагретого теплоносителя. Экспанзоматы устанавливаются как в новые системы отопления, так и в модернизированные варианты с насосной циркуляцией теплоносителя. Специфичность закрытой схемы отопления. Расширительный бак для систем отопления. Преимущества закрытой системы. Лояльные условия для оборудования. Закрытая схема в сочетании с котлами. Группа защищенности в закрытой схеме. Правила подбора закрытого бачка. Подходящий тип систем для установки.

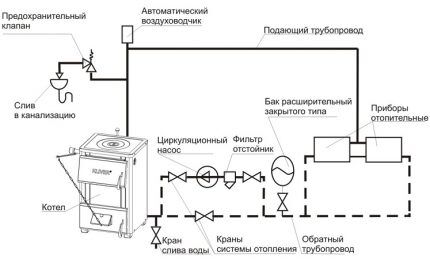

Основные компоненты закрытого контура:
Если электроснабжение дома выполняется стабильно, то закрытая система работает эффективно. Часто конструкцию дополняют «теплыми полами», которые увеличивают ее экономичность и теплоотдачу.
Такое размещение позволяет не придерживаться определенного диаметра трубопровода, снизить затраты на приобретение материалов и не укладывать трубопровод под уклоном, что упрощает спец монтаж. К насосу должна поступать жидкость с низкой температурой, иначе его эксплуатация невозможна.
Отопительный контур закрытого типа включает в себя некие детали, которые также используются в различных других типах систем
У этого варианта есть один недочет — в то время как при постоянном уклоне отопление функционирует даже при отсутствии электропитания, в случае строго горизонтального положения трубопровода закрытая система не работает. Но высокий КПД и ряд положительных аспектов по сравнению с другими видами систем отопления компенсируют этот минус.
Спец монтаж осуществляется относительно просто и возможен в помещениях любой площади. Утепление трубопровода не требуется, прогрев происходит весьма быстро, если в контуре установлен термостат, то температурный режим можно регулировать. При правильной организации системы утрат теплоносителя, а следовательно, и причин для его пополнения, не возникает.
Несомненным достоинством системы отопления закрытого типа является то, что разница температур на подаче и обратке разрешает увеличить срок службы котла. Трубопровод в закрытом контуре меньше подвержен коррозии. Также есть вероятность закачать в контур антифриз вместо воды, если отопление требуется отключить зимой на длительный срок.
Более часто используемые системы закрытого типа — водяные, хотя функцию теплоносителя могут выполнять и незамерзающие воды, пар, газы с необходимыми характеристиками.
Защита системы от воздуха
Теоретически в закрытую систему отопления воздух не должен поступать, но на практике он все же присутствует. Скопление воздуха наблюдается в процессе заполнения труб и батарей водой. Второй предпосылкой может быть разгерметизация соединений.
В результате появления воздушных пробок теплоотдача системы снижается. Для борьбы с данной проблемой в систему добавляют специальные клапаны и краны для удаления воздуха.
Если в системе не накапливается воздух, поплавок воздухоотводчика блокирует выпускной клапан. Когда в поплавковой камере скапливается воздушная пробка, поплавок перестает удерживать выпускной клапан, и воздух выходит за пределы устройства.
Чтобы минимизировать возможность появления воздушных пробок, необходимо следовать определённым правилам при заполнении закрытой системы:
- Подавать воду с нижней точки к верхней. Для этого следует проложить трубы так, чтобы вода и выделяющийся воздух двигались в одном направлении.
- Просто оставить краны для отвода воздуха открытыми и закрыть краны для спуска воды. Таким образом, при поэтапном подъеме теплоносителя, воздух будет уходить буквально через открытые воздухоотводчики.
- Закрыть воздухоотводящий кран, как только через него начнет течь вода. Процесс продолжать до полного наполнения контура теплоносителем.
- Запустить насос.
Если в отопительном контуре установлены алюминиевые радиаторы, то на каждом воздухоотводчике это непременно. Алюминий, соприкасаясь с теплоносителем, вызывает химическую реакцию, сопровождающуюся выделением кислорода. В частично биметаллических радиаторах неувязка та же, но объем образуемого воздуха значительно меньше.

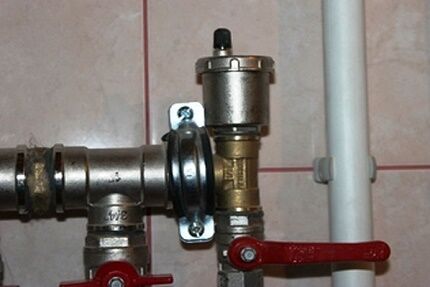

Автоматический воздухоотводчик устанавливают в верхней части системы. Это требование разъясняется тем, что воздушные пузырьки в жидкостях всегда стремятся подниматься вверх по трубе, где их и собирает устройство для удаления воздуха.
В биметаллических радиаторах теплоноситель не контактирует с алюминием на 100%, но спецы настаивают на необходимости воздухоотведения и в этом случае. Специфическая конструкция панельных радиаторов из стали уже в процессе производства оснащается клапанами для спуска воздуха.
На старых чугунных радиаторах воздух удаляют с помощью шарового крана, остальные устройства здесь неэффективны.
Критическими точками в контуре отопления являются изгибы труб и верхние участки системы, потому устройства для удаления воздуха монтируются именно в этих местах. В закрытом контуре применяются краны Маевского или автоматические поплавковые клапаны, дозволяющие осуществлять воздухоотвод без участия человека.

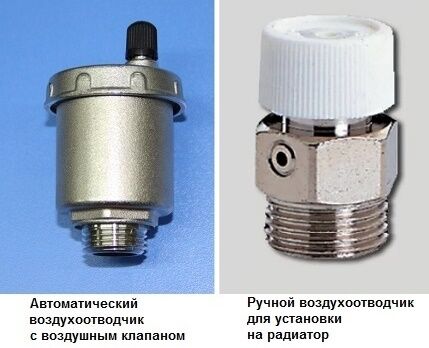

В корпусе этого устройства имеется полипропиленовый поплавок, соединенный буквально через коромысло с золотником. По мере заполнения поплавковой камеры воздухом поплавок опускается, и, достигнув нижнего положения, открывает клапан, буквально через который воздух уходит.
В освобожденный от газа объем поступает вода, поплавок поднимается и закрывает золотник. Чтобы во внутрь последнего не попадал мусор, его накрывают защитным колпачком.
Корпус как ручного, так и автоматического воздухоотводчика изготовлен из высококачественного материала, устойчивого к коррозии. Чтобы удалить воздушную пробку, конус поворачивают против часовой стрелки, выпускают воздух до тех пор, пока не закончится шипение.
Есть модификации, где этот процесс проходит иначе, но принцип остается тем же: поплавок в нижнем положении — происходит выпуск газа; поплавок поднят — клапан закрыт, воздух скапливается. Цикл повторяется автоматически и не требует присутствия человека.
Читайте статью: 22 лучших автоматических и ручных воздухоотводчиков: экспресс-обзор, качество, цена.
Гидравлический расчет для закрытой системы
Чтобы не ошибиться с выбором труб по диаметру и мощности насоса, нужен гидравлический расчет системы.
Эффективная работа всей системы невозможна без учета четырех основных моментов:
- Определение кол-ва теплоносителя, необходимого для подачи к отопительным приборам, чтобы обеспечить заданный тепловой баланс в доме независимо от наружной температуры.
- Максимальное снижение эксплуатационных затрат.
- Минимизация финансовых вложений, зависящих от выбранного диаметра трубопровода.
- Размеренная и бесшумная работа системы.
Решить эти задачи поможет гидравлический расчет, позволяющий подобрать оптимальные поперечники труб с учетом экономически оправданных скоростей течения теплоносителя, определить гидравлические потери давления на отдельных участках, сбалансировать ветки системы. Это сложный и трудоемкий, но необходимый этап проектирования.
Правила вычисления расхода теплоносителя
Вычисления вероятны при наличии теплотехнического расчета и после подбора радиаторов по мощности. Теплотехнический расчет должен содержать обоснованные данные о объемах термический энергии, нагрузках, теплопотерях. Если этих данных нет, то по площади комнаты принимают мощность радиатора, но результаты вычислений будут мение точными.
Трехмерная схема удобна в работе. Всем элементам на ней присваиваются обозначения, включающие маркировку и порядковый номер.
Начинают со схемы. Лучше выполнить ее в аксонометрической проекции и указать все известные характеристики. Расход теплоносителя определяется по формуле:
G =860q/∆t кг/ч,
где q — мощность радиатора в кВт, ∆t — разница температур между обратной и подающей линией. Определив это значение, по таблицам Шевелевых можно найти сечение труб.
Чтобы воспользоваться этими таблицами, результат вычислений нужно перевести в литры в секунду по формуле: GV = G /3600ρ. Тут GV обозначает расход теплоносителя в л/с, ρ — плотность воды равная 0.983 кг/л при температуре 60 градусов Цельсия. Из таблиц можно просто-напросто подобрать сечение трубы, не выполняя полного расчета.

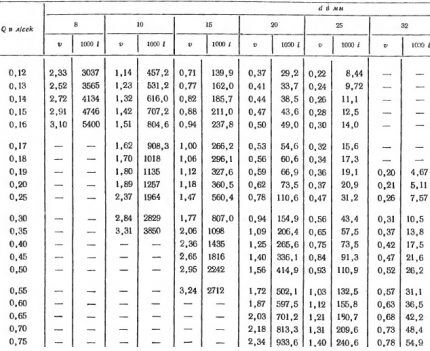

Таблицы Шевелевых значительно упрощают расчет. Тут приведены значения диаметров пластиковых и стальных труб, которые можно определить, зная скорость движения теплоносителя и его расход.
Процесс расчета полегче понять на примере простой схемы, включающей котел и 10 радиаторов. Схему следует разбить на участки, где сечение труб и расход теплоносителя остаются неизменными.
Первый участок — это линия, идущая от котла до первого радиатора. Второй — отрезок между первым и вторым радиатором. 3-ий и последующие участки выделяются аналогично.
Температура от первого до последнего прибора постепенно снижается. Если на первом участке термическая энергия равна 10 кВт, то при проходе первого радиатора теплоноситель отдает ему некоторое количество тепла, и ушедшее тепло миниатюризируется на 1 кВт и так далее.
Посчитать расход теплоносителя можно по формуле:
Q=(3.6хQуч)/(сх(tr-to))
Здесь Qуч — тепловая нагрузка участка, с — удельная теплоемкость воды, имеющая неизменное значение — 4,2 кДж/кг х с, tr — температура горячего теплоносителя на входе, to — температура охлажденного теплоносителя на выходе.
Оптимальная скорость движения теплого теплоносителя по трубопроводу составляет от 0,2 до 0,7 м/с. При меньшем значении в системе могут возникнуть воздушные пробки. На данный параметр влияет материал изделия и шероховатость внутренней поверхности трубы.
Как в открытых, так и в закрытых контурах отопления используются трубы из черной и нержавеющей стали, меди, полипропилена, полиэтилена различных модификаций, полибутилена и др.
При скорости теплоносителя в рекомендуемых границах, 0,2-0,7 м/с, в полимерном трубопроводе будут наблюдаться потери давления от 45 до 280 Па/м, а в стальных трубах — от 48 до 480 Па/м.
Внутренний поперечник труб на участке (dвн) рассчитывается исходя из величины теплового потока и разности температур на входе и выходе (∆tco=20 градусов Цельсия для 2-трубной схемы отопления) или расхода теплоносителя. Для этого существует особая таблица:
Согласно этой таблице, зная разницу температур между входом и выходом, а также скорость потока, просто определить внутренний диаметр трубы.
Чтобы выбрать контур, следует рассмотреть одно- и 2-трубные схемы раздельно. В первом случае рассчитывают стояк с наибольшим количеством оборудования, а во втором — нагруженный контур. Длину участка берут из плана, выполненного в масштабе.
Выполнение четкого гидравлического расчета под силу только специалисту соответствующего профиля. Существуют специальные программы, позволяющие выполнить все вычисления, касающиеся термических и гидравлических характеристик, которые можно использовать при проектировании отопительной системы для своего дома.
Подбор циркуляционного насоса
Целью расчета является получение значения давления, которое должен развить насос для перекачки воды по системе. Для этого употребляется формула:
P = Rl + Z
В которой:
Упрощают эти расчеты те же таблицы Шевелевых, из которых можно найти значение сопротивления трению, только лишь 1000i придется пересчитать по конкретной длине трубы. Так, если внутренний диаметр трубы равен 15 мм, длина участка 5 м, а 1000i = 28,8, то Rl = 28,8 х 5/1000 = 0,144 Бар. Обнаружив значения Rl для каждого участка, их суммируют.
Значение потери давления Z для котла и радиаторов указано в паспорте. На остальные сопротивления специалисты советуют брать 20% от Rl с последующим суммированием результатов по отдельным участкам и умножением на коэффициент 1,3. В итоге получится искомый напор насоса. Для одно- и 2-трубных систем расчет одинаков.

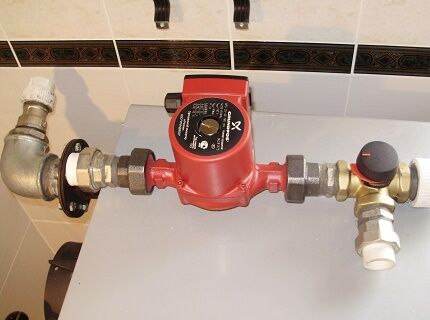

Насос устанавливают так, чтобы его вал занимал горизонтальное положение, по другому не избежать образования воздушных пробок. Монтируют его на американках, чтобы, если потребуется, легко снять.
В случае, когда насос подбирается по уже имеющемуся котлу, то употребляют формулу: Q=N/(t2-t1), где N — мощность отопительного агрегата в Вт, t2 и t1 — температура теплоносителя при выходе из котла и на обратке соответственно.
Как высчитать расширительный бак?
Расчет сводится к определению величины, на которую увеличится объем теплоносителя в процессе его нагрева от средней комнатной температуры + 20 градусов Цельсия до рабочей — от 50 до 80 градусов. Эти вычисления сложны, но есть другой подход к решению задачки: специалисты рекомендуют выбирать бак объемом равным 1/10 от общего объема жидкости в системе.
Расширительный бак — это серьезный элемент системы. Излишки теплоносителя, принимаемые им в момент расширения, предохраняют магистраль и краны от разрыва
Эти данные можно просто узнать из паспортов оборудования, где указана емкость водяной рубашки котла и одна секция радиатора. Затем вычисляют площадь сечения труб разных диаметров и умножают на соответствующую длину.
Результаты суммируются, к ним добавляются данные из паспортов и от итога берется 10%. Если вся система вмещает 200 л теплоносителя, то нужен расширительный бак объемом 20 л.
Фото из Если нет желания углубляться в сложные расчеты, расширительный бак для контуров отопления до 150 л подбирают так, чтобы его общая вместимость не превосходила 10 % от общего объема теплоносителя. Расширительные бачки тарельчатого типа производятся без мембраны. Объем устройств от 6 до 12 л, занимают минимум места в маленькой котельной. Вертикально ориентированные мембранные баки объемом от 6 до 35 л выпускаются без опорных ножек. В устройствах до 18 л мембрана не подлежит подмене. Расширительные баки объемом от 35 до 700 л устанавливаются на опорные ножки. По конструкции все мембранные разновидности ничем не отличаются. Облегченный вариант подбора бачка. Безмембранные расширительные баки. Расширительные бачки с мембраной. Расширительные баки для больших систем.
Критерии выбора бака
Расширительные баки изготавливаются из стали. Внутри находится мембрана, разделяющая емкость на два отсека. Один заполняется газом, а другой — теплоносителем. Когда температура увеличивается и вода поступает из системы в бак, под её давлением газ сжимается. Заполнить весь объем теплоноситель не может из-за наличия газа в баке.
Объем расширительных баков варьируется. Данный параметр подбирается так, чтобы, когда давление в системе достигает своего максимума, вода не поднялась выше установленного уровня. В качестве защиты от перелива в конструкцию включен предохранительный клапан. Обычное заполнение бака составляет от 60 до 30%.
Оптимальное решение — установить расширительный бак в месте, где в системе меньше вообще всего изгибов. Лучше всего его размещать на прямом участке перед насосом.
Выбор оптимальной схемы
При устройстве отопления в личном доме используют схемы двух типов: однотрубные и двухтрубные. Если сравнить их, то последняя является более действенной. Их основное отличие заключается в способах подключения радиаторов к трубопроводам. В двухтрубной системе обязательным элементом является отдельный стояк, по которому охладившийся теплоноситель возвращается обратно в котел.
Монтаж однотрубной системы проще и менее затратен в финансовом плане. Замкнутый контур данной системы объединяет как подающий, так и обратный трубопровод.
Однотрубная система отопления
В одно- и двухэтажных домах с маленькой площадью хорошо зарекомендовала себя схема однотрубного контура отопления закрытого типа, представляющая собою разводку одной трубы и ряд радиаторов, подключенных к ней последовательно.
Эту систему иногда называют «ленинградкой». Теплоноситель, отдавая тепло радиатору, возвращается обратно в подающую трубу, а затем проходит через следующую батарею. Последние по порядку радиаторы получают меньше тепла.
При установке однотрубной системы можно сделать два альтерната движения теплоносителя — попутное и тупиковое. В первом случае систему можно сбалансировать, а во втором — нет.
Преимуществом таковой схемы является экономичный монтаж — требуется меньше материалов и времени, чем на двухтрубную систему. В случае, если один радиатор выйдет из строя, другие будут функционировать в нормальном режиме при наличии байпаса.
Однако возможности однотрубной схемы ограничены — её нельзя запустить поэтапно, радиаторы прогреваются неравномерно, потому к последнему в цепочке необходимо добавлять секции. Чтобы теплоноситель не охлаждался слишком быстро, приходится наращивать диаметр труб. Рекомендуется подключать не более пяти радиаторов для каждого этажа.
Фото из В однотрубных схемах систем отопления приборы подключаются к магистральной трубе, осуществляющей как подачу, так и отвод теплоносителя. Теплоноситель в однотрубных системах поочередно перетекает из одного обогревательного прибора в другой, по пути теряя 1 — 3º рабочей температуры. Однотрубные системы с горизонтальной разводкой требуют использования циркуляционного насоса. Приборы непременно должны быть оснащены воздухоотводчиками. Системы с естественным движением теплоносителя по отопительному контуру могут быть только лишь с верхней разводкой. Однотрубные системы просты в сборке, требуют минимум труб и арматуры, что положительно сказывается на издержек. В однотрубных схемах не применяются сложные технические устройства для качественной балансировки температуры, владельцы систем имеют меньше обстоятельств для проведения незапланированных ремонтов. Регулировка температуры в однотрубных системах осуществляется количественно — просто уменьшается поток теплоносителя путем поворота крана. Значимым недостатком однотрубных систем является то, что при снижении потока теплоносителя в одной батарее уменьшенное его количество поступает в последующие приборы, то есть регулировать можно только весь контур, а не отдельный прибор. Принцип сооружения однотрубной системы. Специфичность движения теплоносителя. Горизонтальная разводка. Однотрубная система с верхней разводкой. Преимущества простоты монтажа. Плюсы длительной эксплуатации. Принцип регулировки температуры. Отрицательные стороны одной трубы.
Существуют два типа системы: горизонтальная и вертикальная. В одноэтажном здании горизонтальный вид системы отопления прокладывают как над, так и под полом. Рекомендуется устанавливать батареи на одном уровне, а горизонтальный подающий трубопровод под маленьким уклоном в направлении движения теплоносителя.
При вертикальной разводке вода от котла поднимается вверх по центральному стояку, поступает в трубопровод, распределяется по отдельным стоякам, а из них — по радиаторам. Охлаждаясь, жидкость по тому же стояку опускается вниз, проходя буквально через все приборы, попадает в обратный трубопровод, а из него насос перекачивает её обратно в котел.
Однотрубная вертикальная система включает главный стояк и еще ряд отдельных, расширительный бачок, подающий трубопровод, батареи, воздухосборник, оборотный трубопровод, насос. Чаще используется система с смещенными участками, где для регулировки нагрева радиаторов применяются трехходовые краны.
Выбирая закрытый тип системы отопления, спец монтаж выполняется в следующей последовательности:
- Устанавливают котел. Чаще всего для него отводят место на цокольном или первом этаже дома.
- Подключают к входным и выходным патрубкам котла трубы, разводят их по периметру всех помещений. Соединения выбираются в зависимости от материала магистральных труб.
- Устанавливают расширительный бак, размещая его в самой верхней точке. Сразу с этим монтируют группу безопасности, подключая её к магистрали через тройник. Фиксируют вертикальный основной стояк, подключают его к бачку.
- Создают монтаж радиаторов с установкой кранов Маевского. Лучший вариант — байпас и два запорных клапана — один на входе, другой на выходе.
- Устанавливают насос на участок, где в котел поступает остывший теплоноситель, заблаговременно установив перед его местом монтажа фильтр. Ротор располагают строго по горизонтали.
Некоторые мастера устанавливают насос с байпасом, чтобы не сливать воду из системы в случае ремонта или подмены оборудования.
После монтажа всех элементов открывают вентиль, заполняют магистраль теплоносителем и удаляют воздух. Инспектируют, насколько полно удалён воздух, откручивая винт, находящийся на крышке корпуса насоса. Если из-под него выделилась жидкость, означает, оборудование можно запускать, предварительно затянув ранее открученный центральный винт.
С проверенными практикой схемами однотрубных отопительных систем и вариациями устройства вы сможете ознакомиться в другой статье нашего сайта.
Двухтрубная система отопления
Как и в случае с однотрубной системой, существует горизонтальная и вертикальная разводка, но тут имеются как подающая, так и обратная магистраль. Все радиаторы нагреваются одинаково. Отличие одного типа от другого заключается в том, что в первом случае имеется единый стояк, к которому подключены все нагревательные приборы.
Двухтрубные схемы почаще всего встречаются в многоэтажной застройке, когда требуется, чтобы один котел эффективно обогревал всё здание.
Вертикальная схема подразумевает присоединение радиаторов к стояку, расположенному вертикально. Её достоинство в том, что в многоэтажном доме каждый этаж подключается к стояку персонально.
Особенностью двухтрубной схемы является наличие труб, подведенных к каждой батарее: одной прямоточной и 2-ой обратной. Для подключения отопительных приборов существуют две схемы. Одна из них коллекторная, когда от коллекторов к батарее подходят две трубы.
Схема характеризуется сложным спец монтажом, большим расходом материала, но позволяет регулировать температуру в каждом помещении.

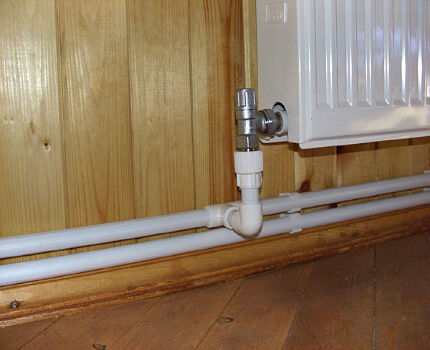

Фото из Двухтрубная схема отопительных систем подразумевает, что подача теплоносителя осуществляется по одной трубе, а его отвод после остывания — по другой. Применение двух труб разрешает значительно усложнить и увеличить протяженность отопительных контуров. Системы с верхней разводкой устраиваются как с естественным, так и с принудительным движением теплоносителя. Системы с нижней разводкой почаще всего создаются с использованием циркуляционного насоса. Гравитационные варианты редки из-за необходимости на каждый прибор устанавливать воздухоотводчик и фактически ежедневно стравливать излишки воздуха. По аналогии с однотрубными системы с двумя трубами подразделяются на попутные и тупиковые. В тупиковых системах ближе расположенные к котлу приборы прогреваются лучше. С различием в параметрах рабочей температуры борются путем установки терморегуляторов. Изменение температуры в одном приборе не оказывает влияние на весь контур. Труб и арматуры для создания двухтрубной сети отопления, естественно, потребуется больше, но при использовании полимерной спецпродукции их возможно скрыть в строительных конструкциях. Применение двух труб значительно расширяет варианты сооружения, хотя в сборке систем до сих пор нередко используются тройниковые схемы. Именно двухтрубный принцип устройства позволяет воплотить разнообразные варианты лучевой разводки, предполагающей параллельное подключение устройств к распределяющему коллектору. В результате сокращается длина труб и все радиаторы получают равный по температуре теплоноситель. Характерности двухтрубной системы. Двухтрубный вариант с верхней разводкой. Схема отопления с нижней разводкой. Тупиковая двухтрубная система. Регулировка температуры. Вероятность скрыть трубы. Использование тройниковой схемы. Лучевой вариант подводки труб.
Вторая — параллельная схема проще. Стояки размещены по периметру дома, к ним подключены радиаторы. По всему этажу проходит лежак, и стояки соединены с ним.
Составляющими таковой системы являются:
Перед началом спец монтажа необходимо решить вопрос с видом энергоносителя. Затем устанавливают котел в отдельной котельной или в подвале, главное, чтобы там обеспечивалась хорошая вентиляция. Устанавливают коллектор, если это предвидено проектом, и насос. Рядом с котлом монтируют регулировочное и измерительное оборудование.
К каждому будущему радиатору подводят магистраль, после чего устанавливают сами батареи. Навешивают отопительные приборы на спец кронштейны таким образом, чтобы до пола оставалось 10-12 см, а от стен 2-5 см. Снабжают запорными и регулирующими устройствами отверстия устройств на входе и выходе.
Процесс монтажа двухтрубной системы состоит из нескольких этапов. Первый из них — установка котла. К местам установки батарей поначалу подводят трубы, а затем монтируют сами радиаторы.
После монтажа всех узлов системы её опрессовывают. Заниматься этим обязаны профессионалы, так как только они могут выдать соответствующий документ.
Подробно особенности устройства двухтрубной отопительной системы описаны в другой статье, в которой приведены разные схемы и их анализ.
Выводы и полезное видео по теме
В данном видео-материале представлен пример подробного гидравлического расчета двухтрубной отопительной системы закрытого типа для двуэтажного дома в программе VALTEC.PRG:
Здесь детально рассказывается об устройстве однотрубной системы отопления:
Выполнить спец монтаж закрытого варианта системы отопления самостоятельно возможно, но без консультаций специалистов не обойтись. Ключ к успеху — верно выполненный проект и качественные материалы.
