Воздушный теплообменник для буржуйки: фото пошагового производства с описанием.
Печь буржуйка часто используется для отопления дачных домов, гаражей и мастерских, печка работает на дровах и это более экономичный вариант по сравнению с отоплением газом или электричеством. Но у буржуек есть один существенный недостаток — при горении горючего большая часть тепла уходит в дымоход.
.
Чтобы уменьшить потери тепла и направить его в помещение, можно сделать буржуйку с дополнительным теплообменником, который будет снимать часть тепла с трубы дымопровода, и принудительно с помощью вентилятора направлять его в помещение. Изготовление такого приспособления мы и рассмотрим в этой статье.

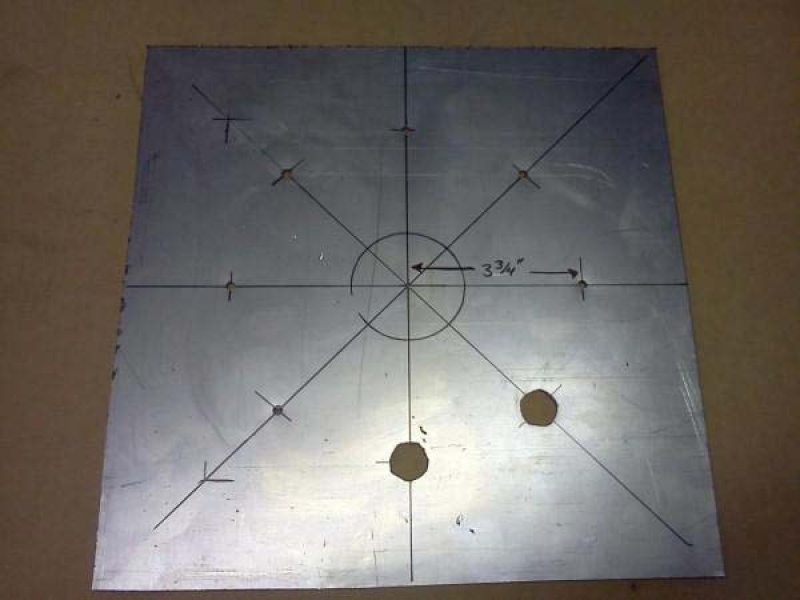

Процесс сборки теплообменника для буржуйки последующий: — из металлических пластин нужно сделать две вот такие боковины.

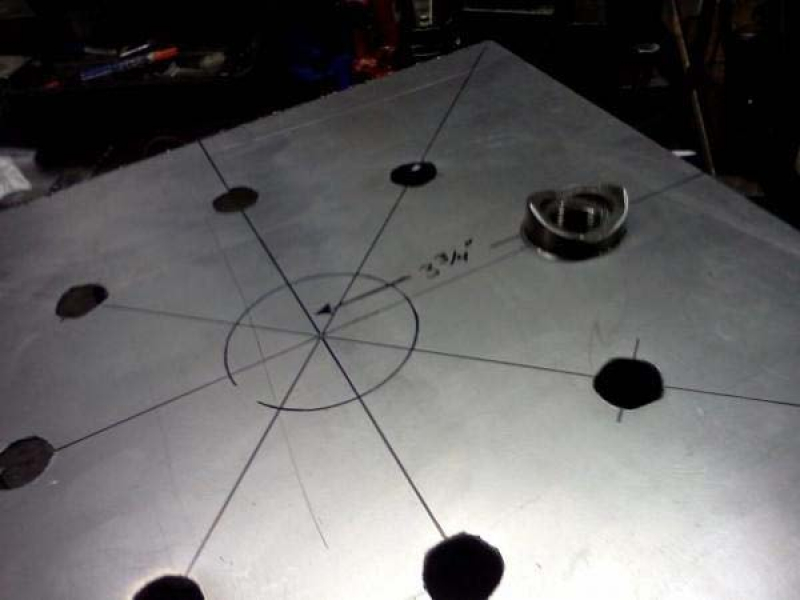

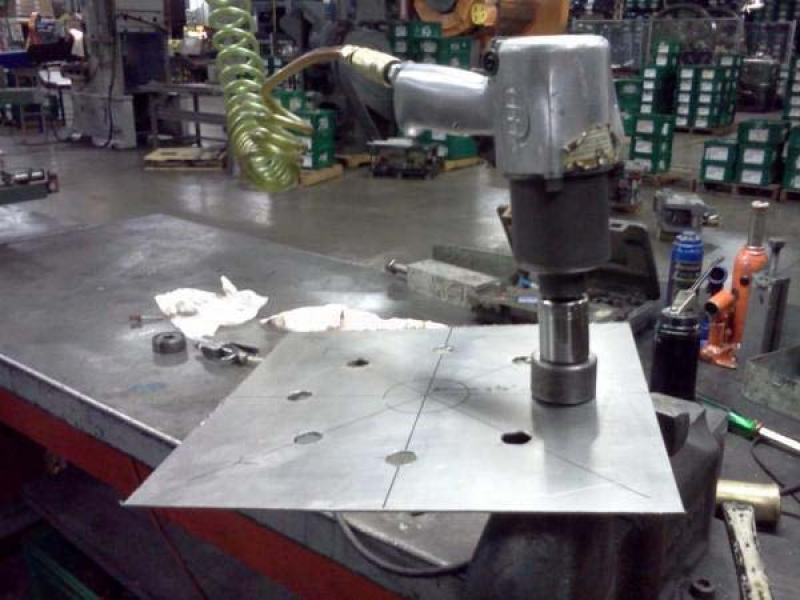

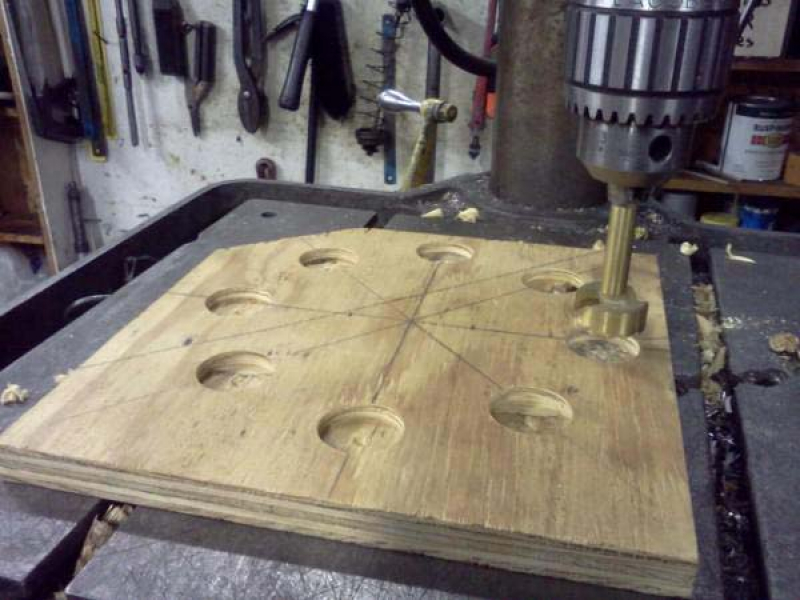

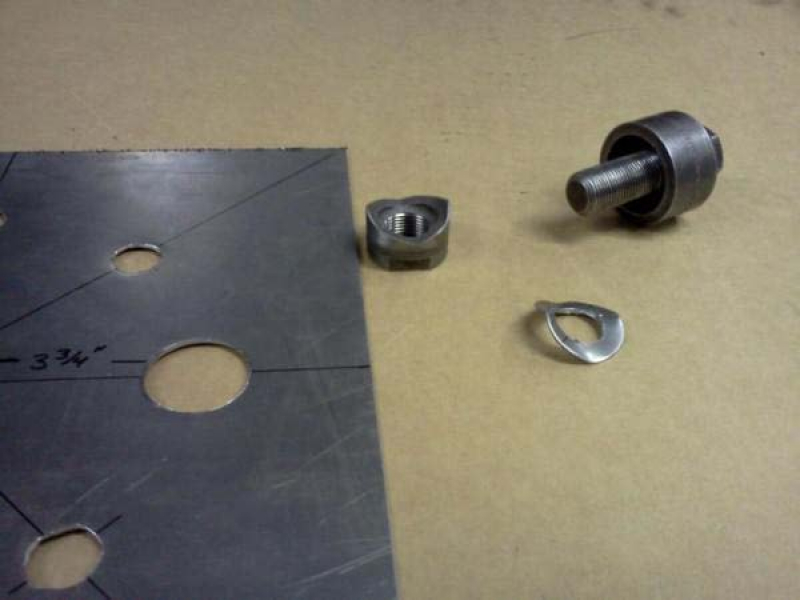

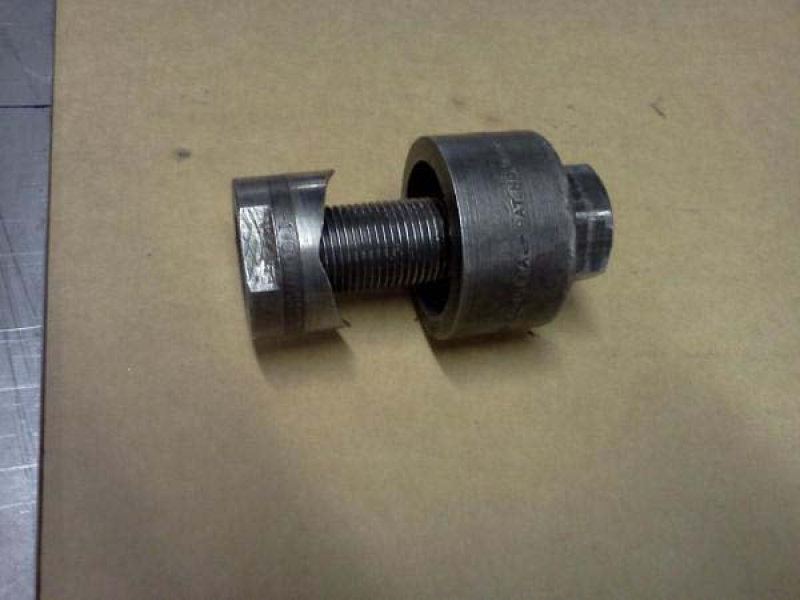

По кругу сверлим отверстия.

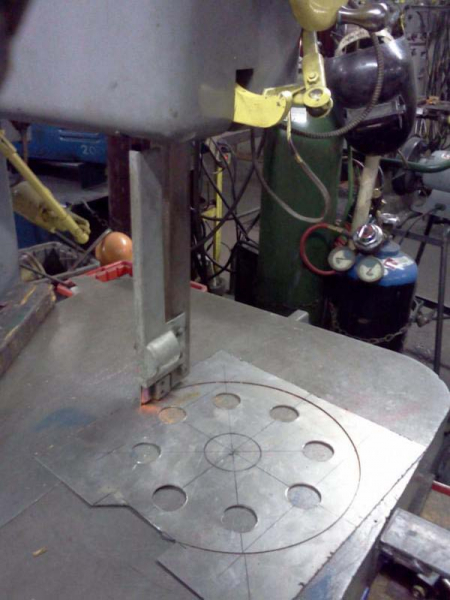

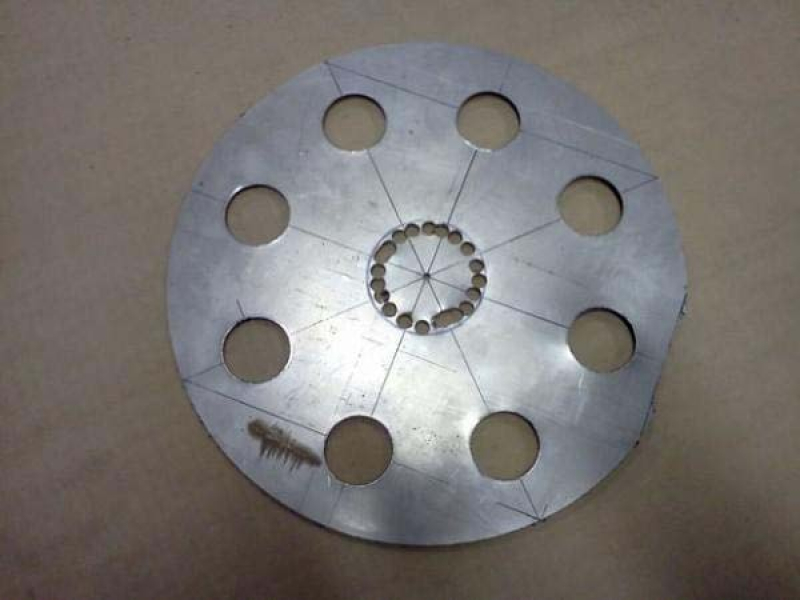

Вырезаем заготовки.
По центру также создадим отверстие но диаметром чуть больше.

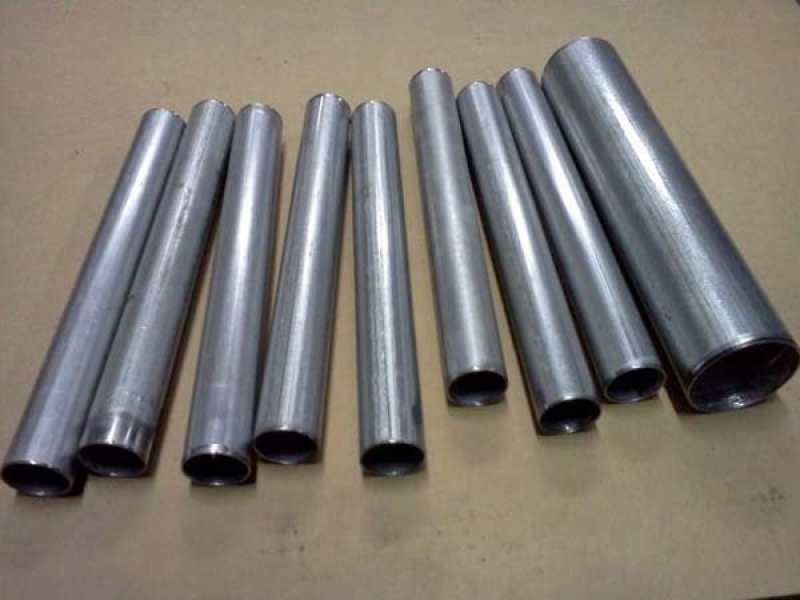

Из труб будут сделаны воздушные каналы.

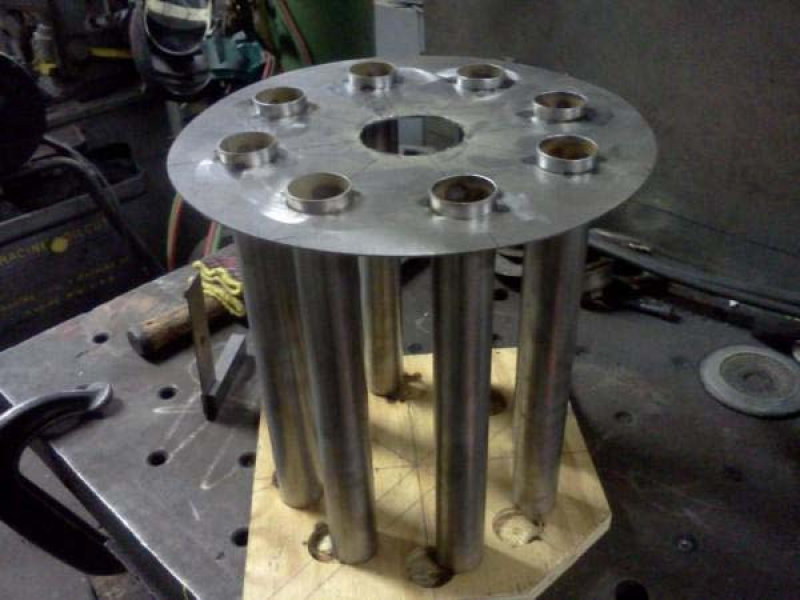

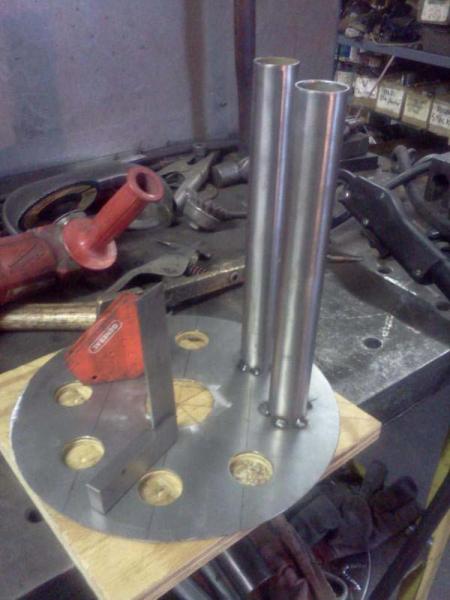

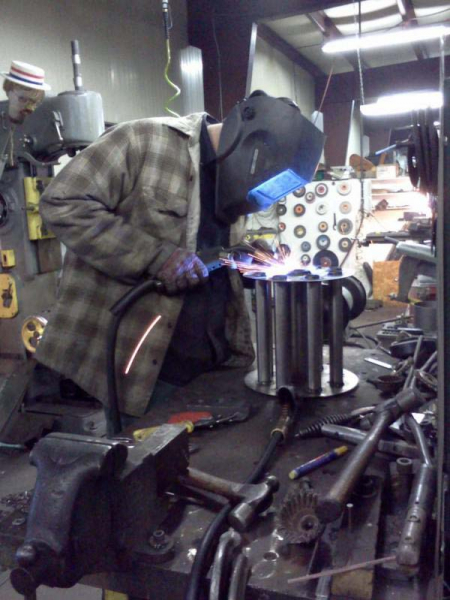

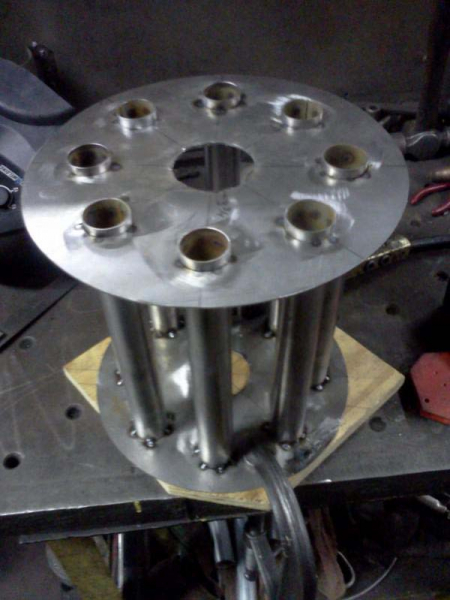

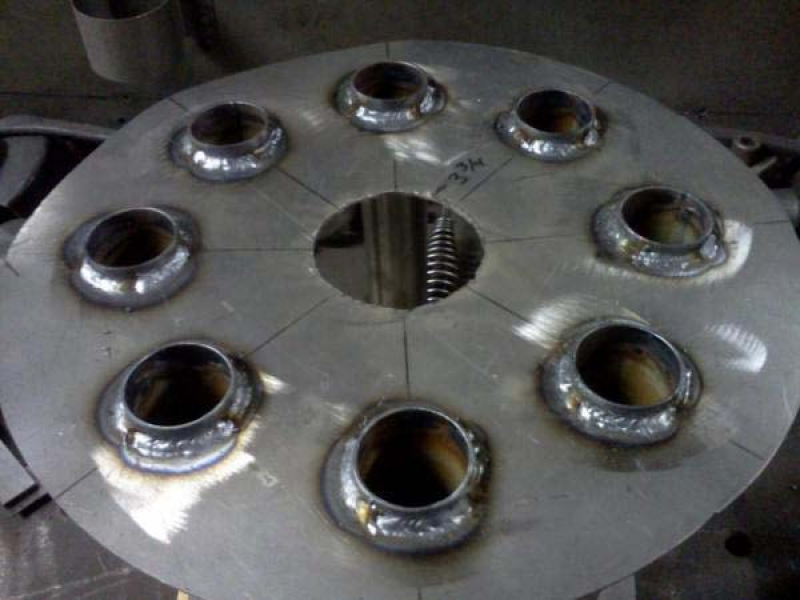

Трубы нужно приварить напротив отверстий к основаниям.
Сам корпус теплообменника будет изготовлен из металлического ведра, на костре обжигаем ведро от краски.

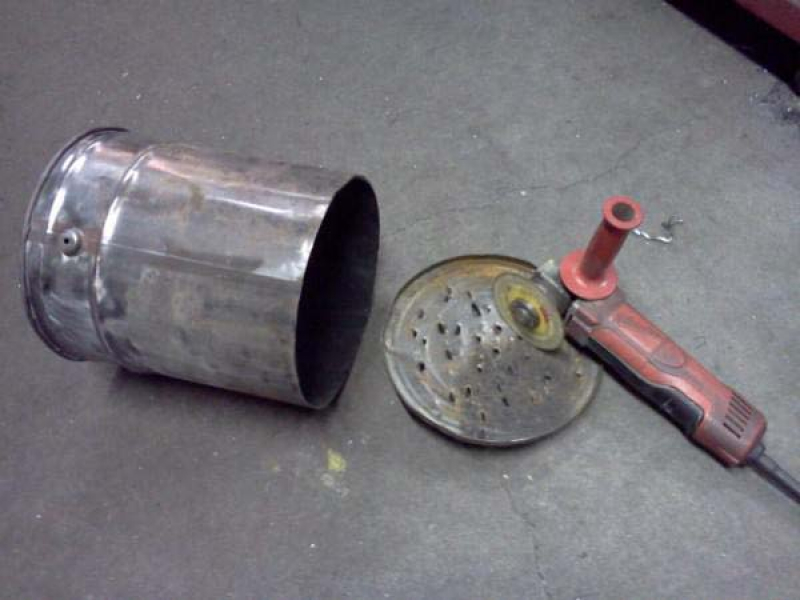

Дно ведра срезаем болгаркой.

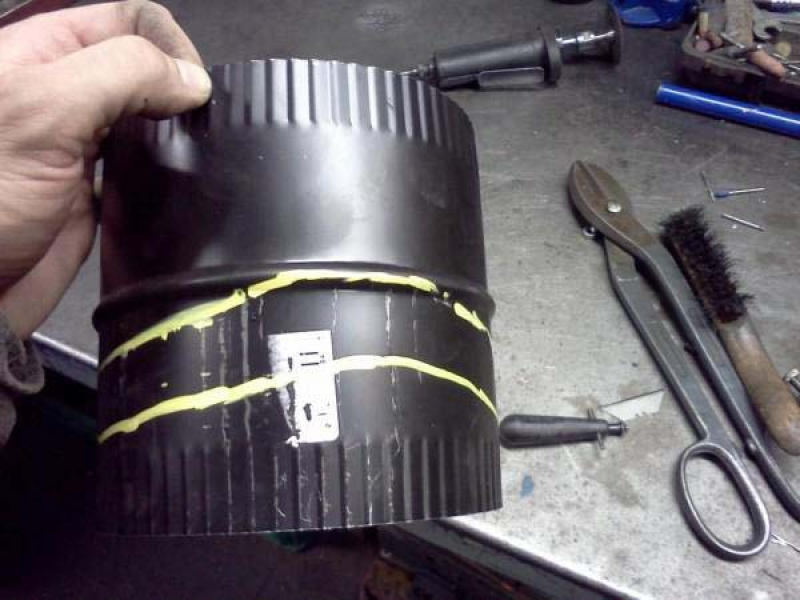

Также нам понадобятся два соединения для труб дымопровода.

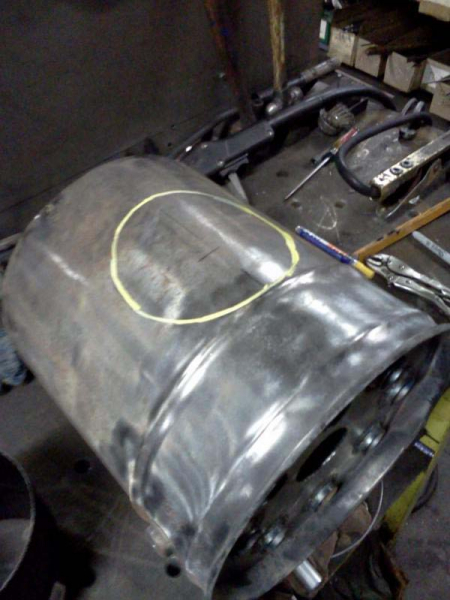

В корпусе ведра размечаем два отверстия расположенные напротив один одного (для трубы дымохода).

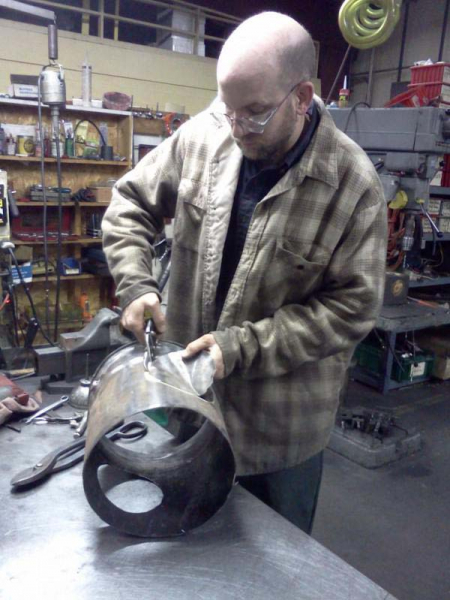

Вырезаем отверстия под трубу дымопровода.

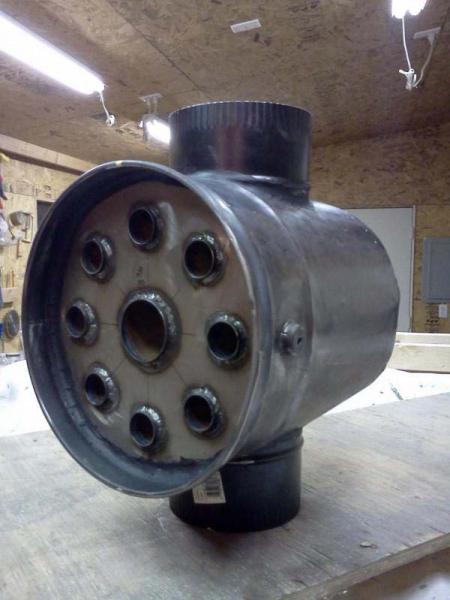

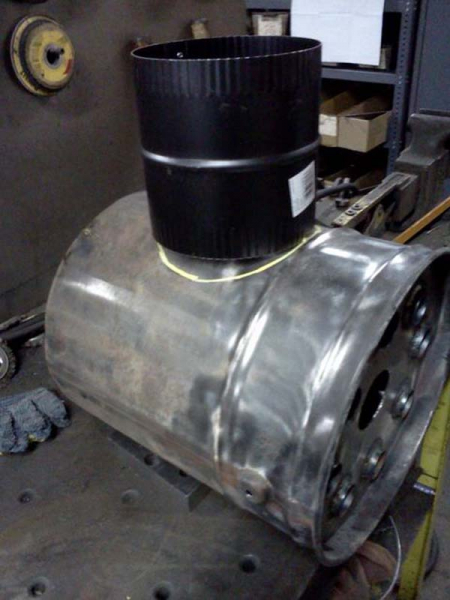

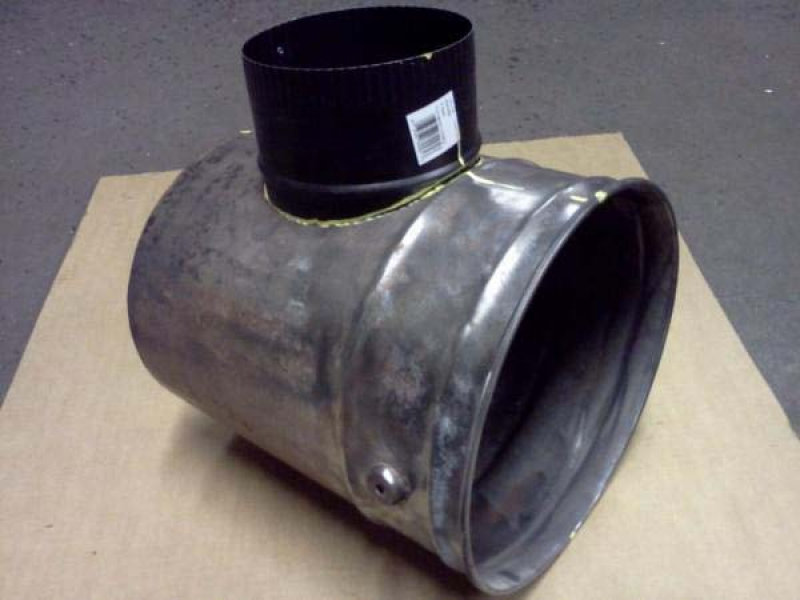

Вставляем трубы.

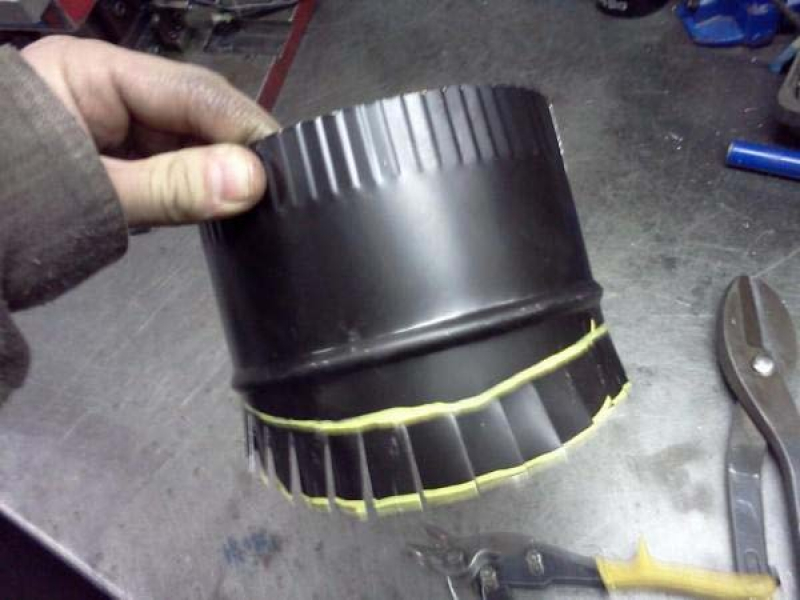

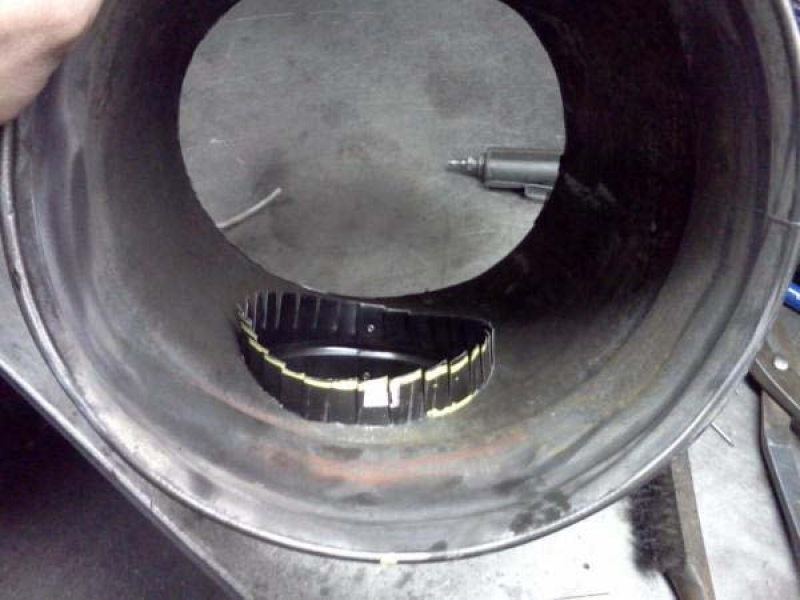

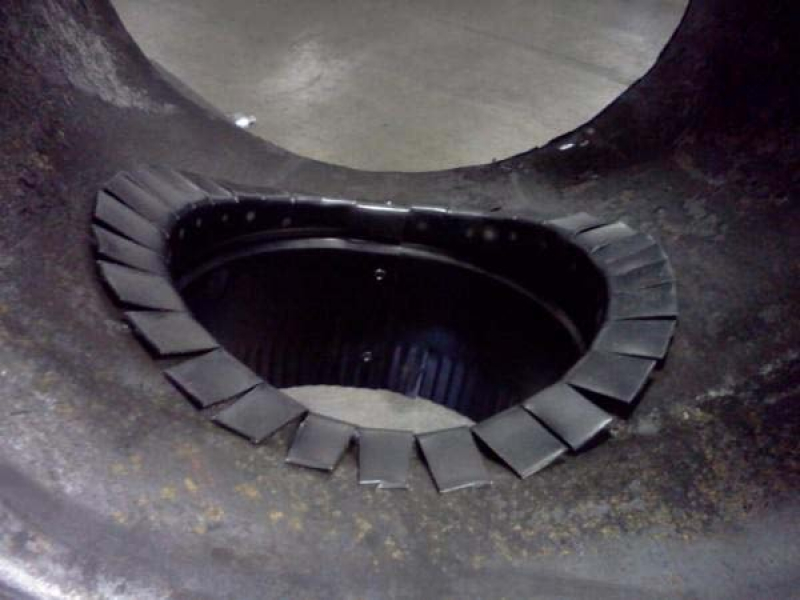

Края загибаем во внутрь.

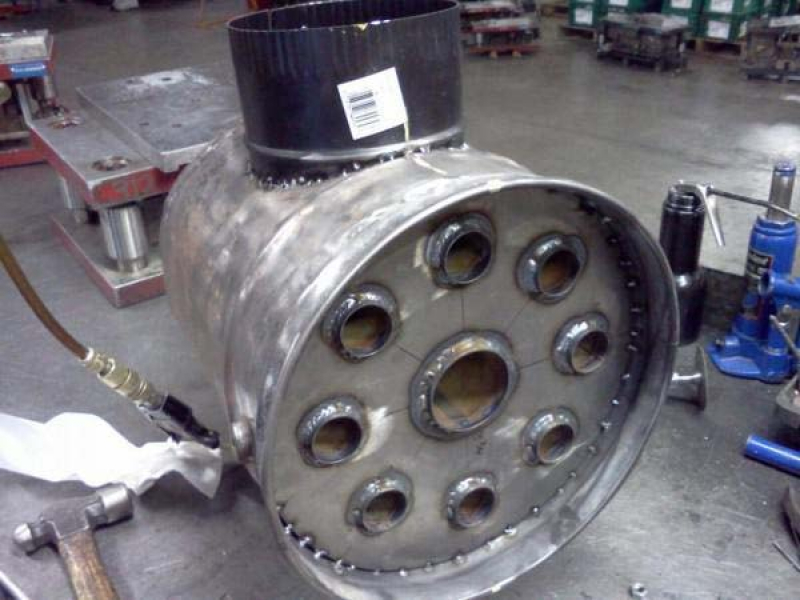

Места соединений прихватываем сваркой.

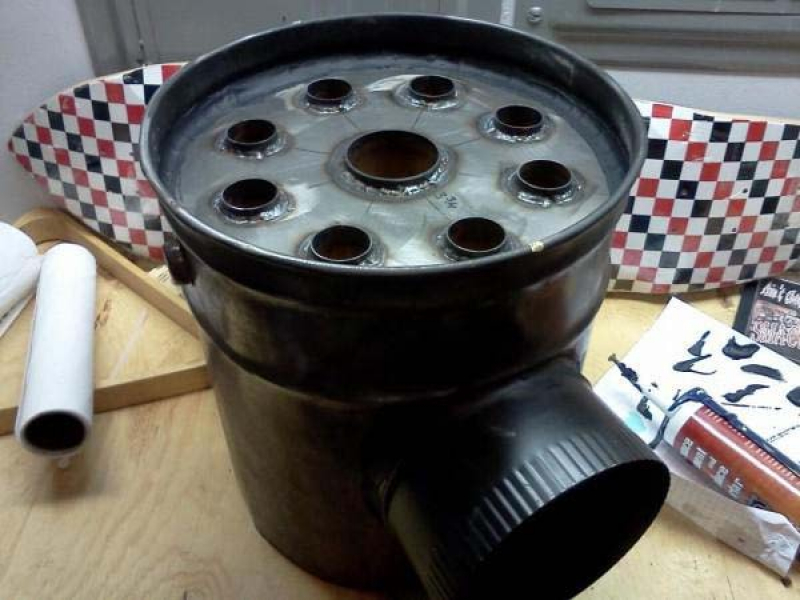

Щели замазаны теплостойким герметиком.

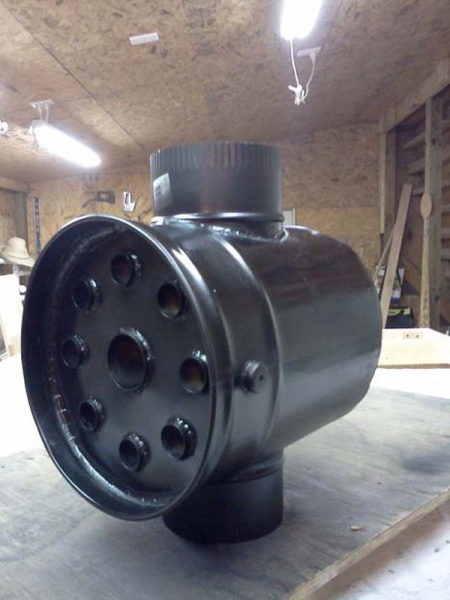

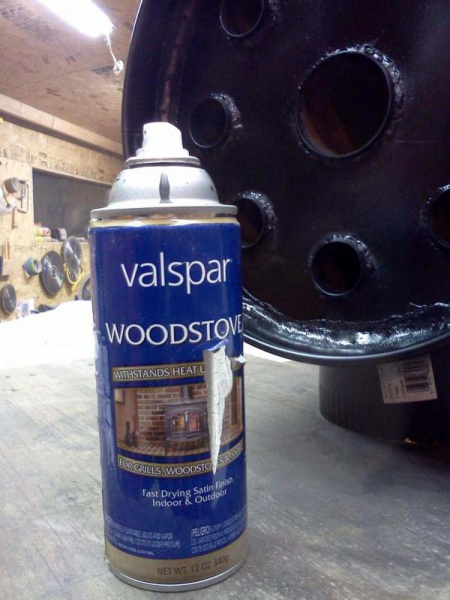

Теплообменник покрашен термостойкой краской.

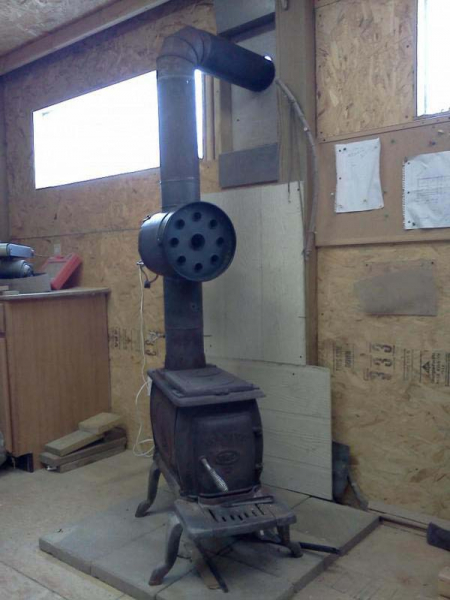

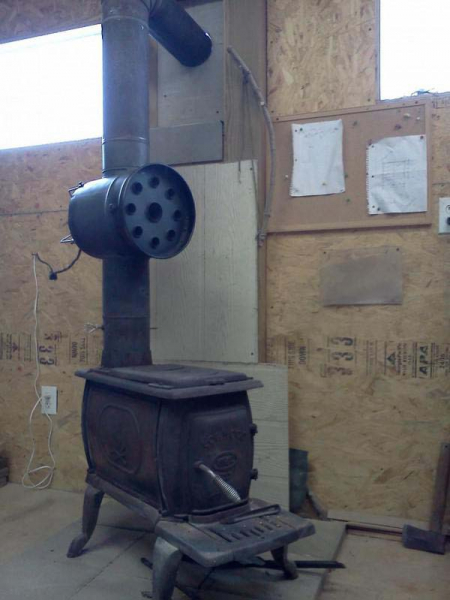

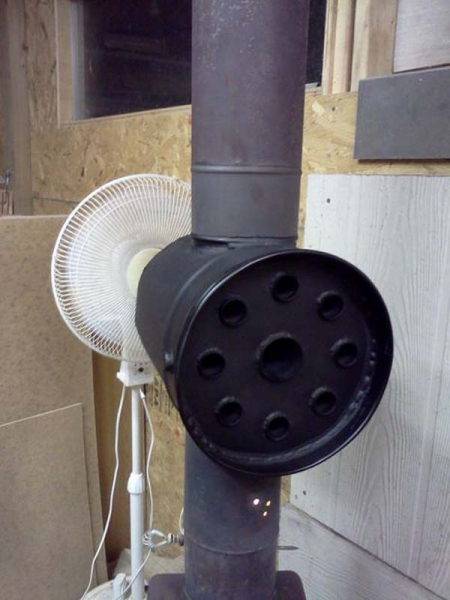

Одеваем устройство на трубу дымохода печки.

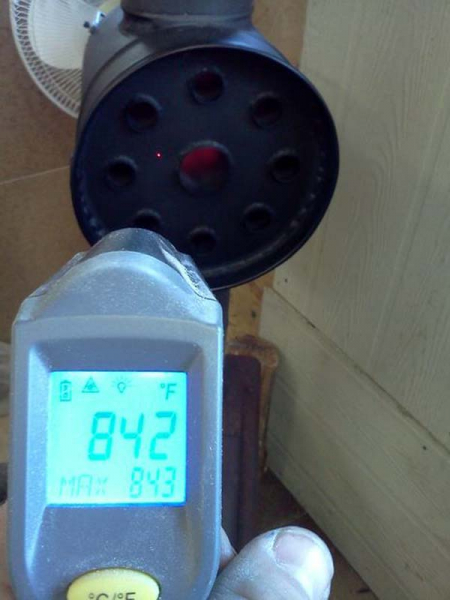

Автор протестировал работу устройства.

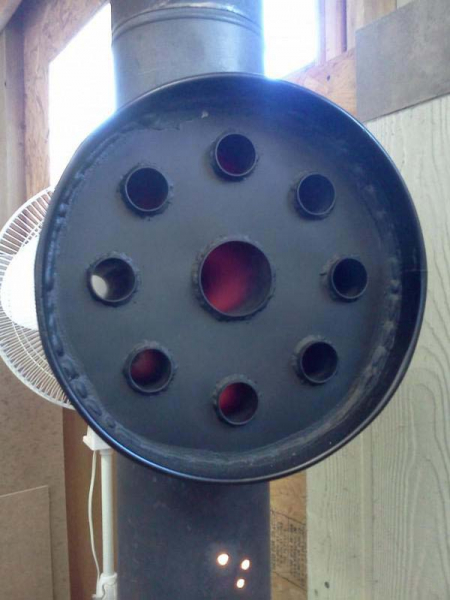

Поток воздуха от вентилятора прогревается в воздушных каналах и поступает в помещение.

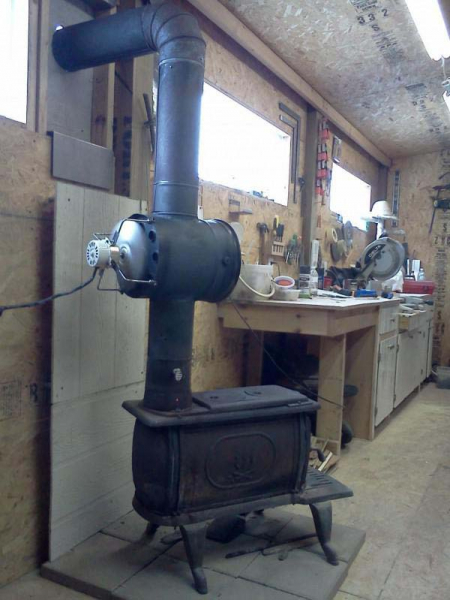

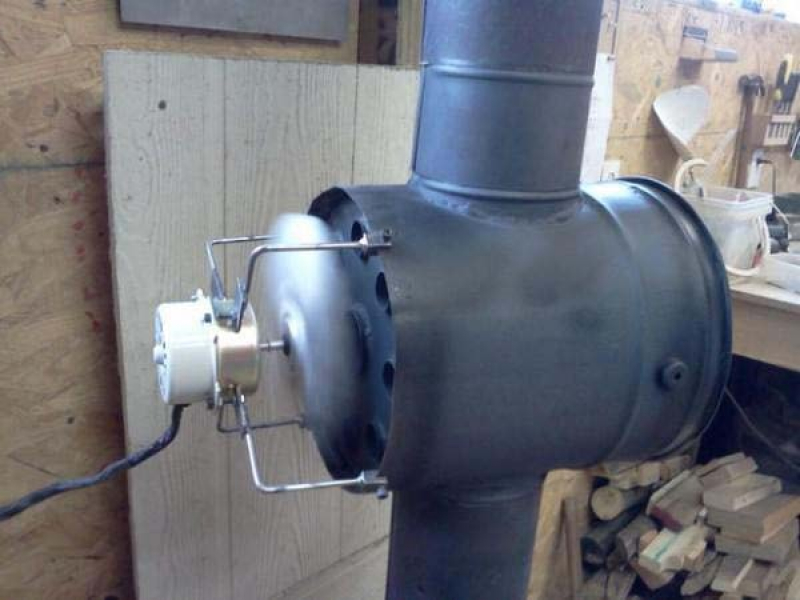

Электровентилятор закрепили на теплообменнике.
В итоге установки на буржуйку теплообменника, теплоотдача значительно повысилась, дополнительная принудительная циркуляция воздуха позволяет прогреть помещение мастерской существенно быстрее.
