Желаю показать свой самодельный солнечный водонагреватель сделанный своими руками. Возможно мой опыт будет кому то полезен.
Начну с того, что у меня кухня, находится в отдельном домике рядом с домом. В данной летней кухне стоит котел, от него отопление идет в дом, так же котел является и водогрейкой.
Зимой когда котел работает повсевременно, еще нормально так, как горячая вода есть всегда, а вот летом если нужна горячая вода, то приходится разжигать котел. Летом в кухне и так парилка, а с работающим котлом вообщем ужас.
Как то в интернете нашел видео, как люди делают солнечные водогрейки для летнего душа, но я решил пойти далее и таким образом обеспечить дом горячей водой.

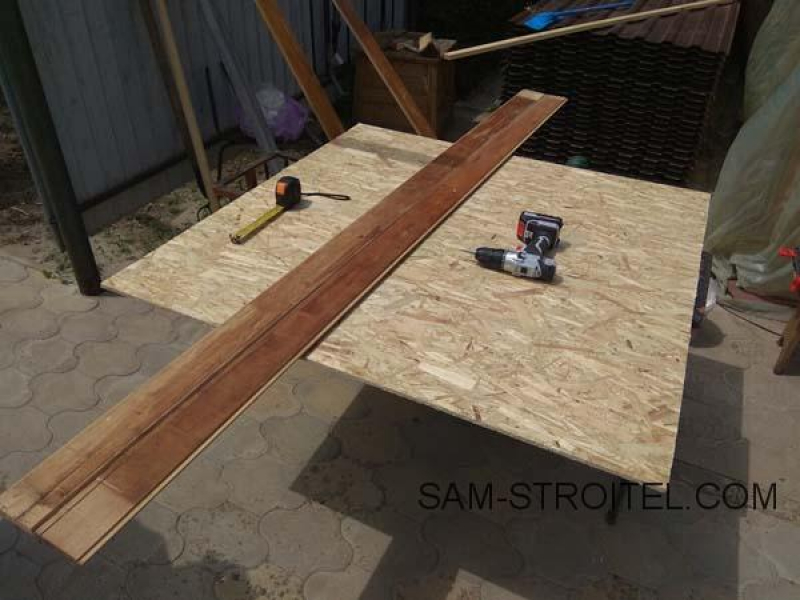

Водогрейки делал сразу 2 шт, купил лист УСБ 8 мм и распилил напополам, из одной половины получается 1 водогрейка.
Солнечный водонагреватель: изготовление:

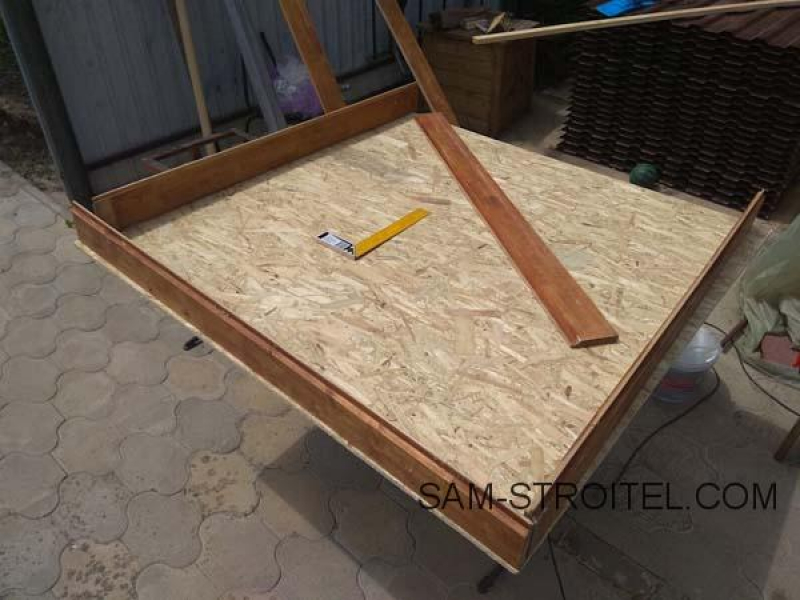

Сборка короба для водонагревателя.

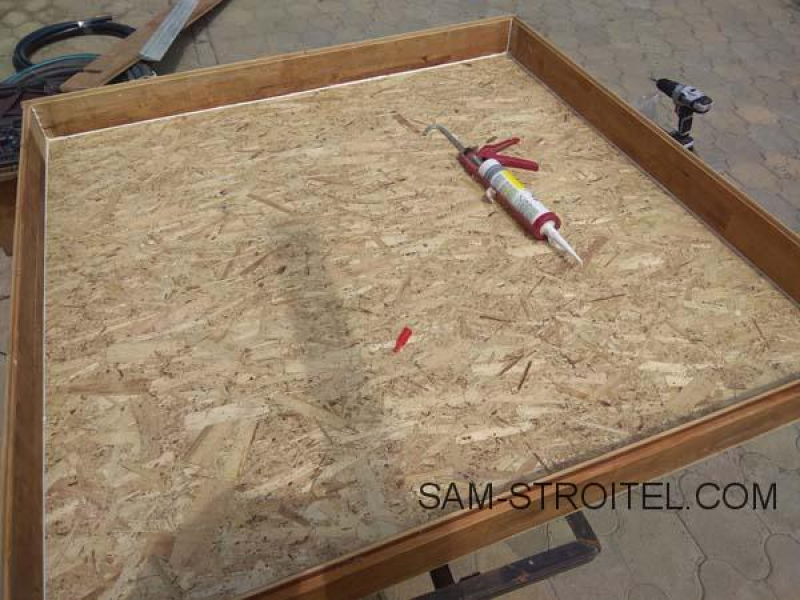

Швы замазал герметиком.
На дно укладываем пеноплекс шириной 20 мм, четко ложится 2 листа

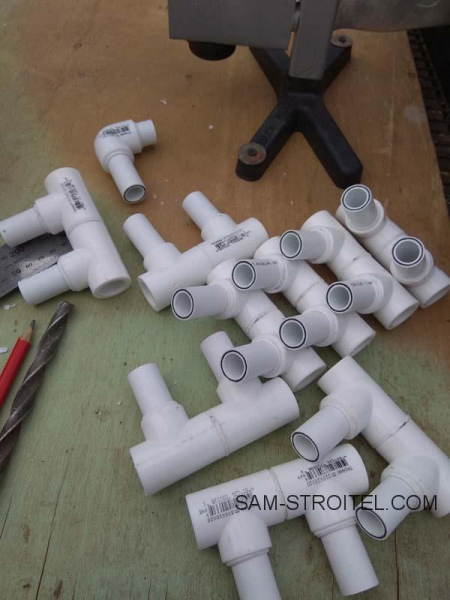

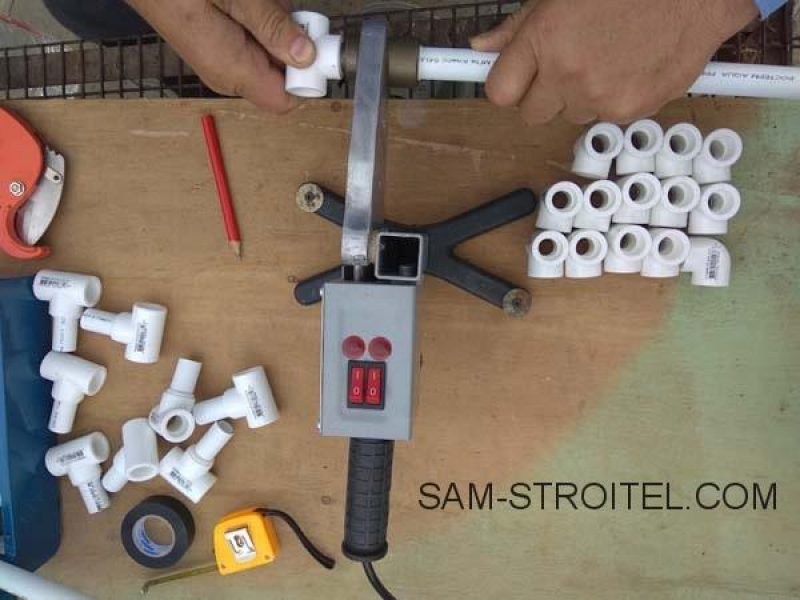

Закупил ПВХ тройники, приступаем к пайке.

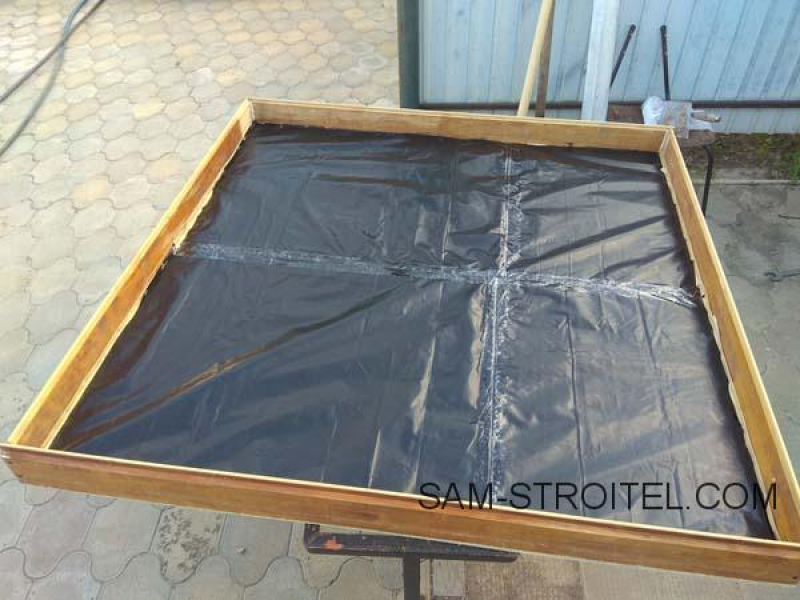

Поверх пеноплекса, уложил черную светонепроницаемую пленку, она состоит из 2-ух частей, бумага и пленка, вообще это были пакеты для фотобумаги, когда то в своё время работал в фотосалоне. Во вторую водогрейку, за место этой пленки на пеноплекс постелил фольгу и покрасил в черный матовый.

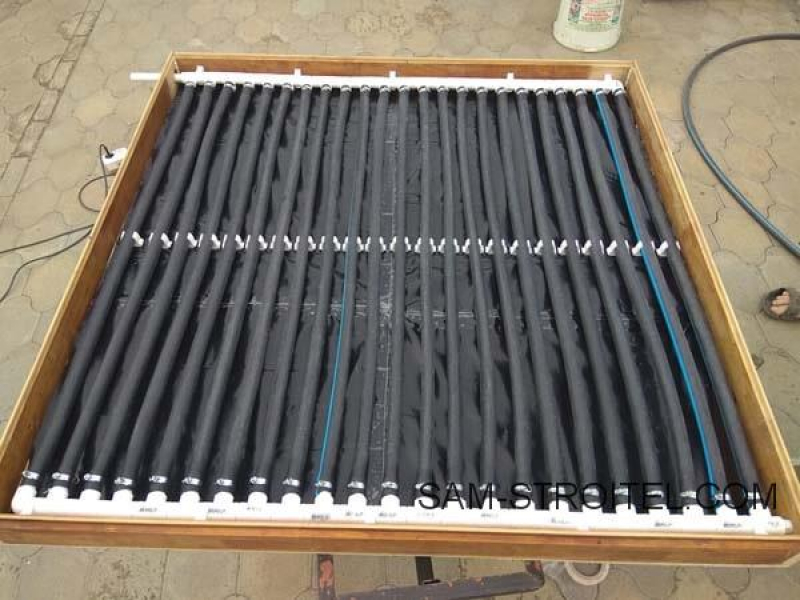

Устанавливаем тройники в короб, подгоняем шланги для воды.
Для более плотного соединения используем фум ленту и перед тем как одеть шланг, прогреваем его строительным феном и пока не остыл обжимаем хомутом. Хомуты использовал самые дешевенькие по 5 руб т.к. их требуется затянуть один раз.

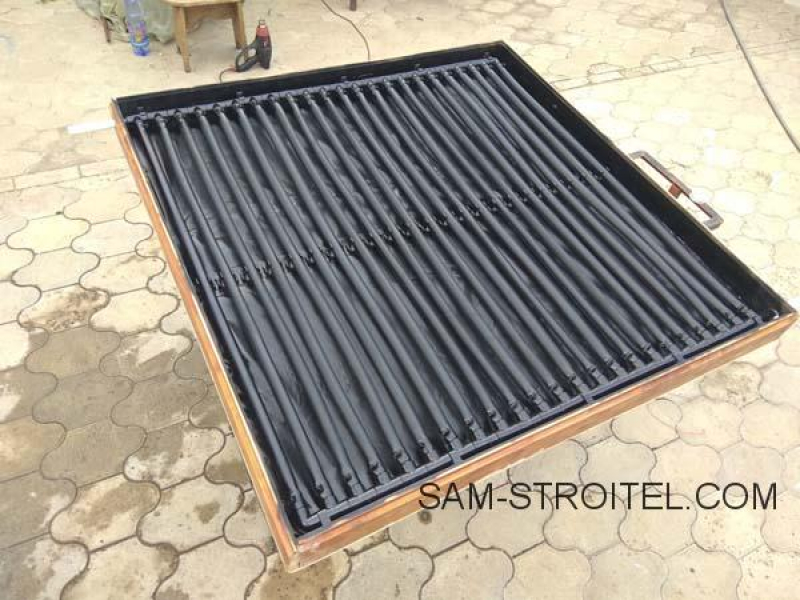

Затем, красим всё в чёрный матовый. На покраску ушло примерно 1,5 баллончика краски.
Застеклил короб, стеклами из стареньких оконных рам. Стекла посажены на силикон.
В качестве резервуара использовал 200 литровую пластиковую бочку. Утеплил бочку вспененной термоизоляцией.
По скольку, солнце губительно для этой изоляции, то поверх укутываем её ещё фольгой. Этот способ уже проверен временем и если не разрушить фольгу, то изоляции ничего не будет.
Бочка уже с установленными в неё трубками из нержавейки. Подключил солнечный водонагреватель, все шланги, трубы утеплил вспененной изоляцией и так же поверх изоляцию укутал фольгой.
Поначалу, думал, что циркуляция воды, будет осуществляться естественным путем, но так как это происходит очень медленно, было решено установить насос. Дома залежался новый насос с печки от Газели, то его и было решено установить.
Насос питает блок питания на 6,7 В, 2,5 А, этого полностью хватает для прокачки воды. Насос работает в пол силы, а большего там и не надо.
Проследил когда солнце попадает на водогрейку, это приблизительно с 10 часов и до 17 часов. Установил механический таймер на это время и теперь насос работает только лишь тогда, когда нужно. Конечно его приходится отключать в том случае если идет дождь или очень пасмурно, но это бывает изредка, поэтому всё и так норм.
Вообще был зафиксирован максимальный нагрев воды в 51 градус.
Сейчас уже емкость запитана в систему, а конкретно в выход из котла. Теперь в случае если солнышко не нагрело воду, то можно включить котел. Буквально через эту же трубу можно набрать емкость. Для увеличения давления был использован еще один насос от печки Газели. Сейчас горячая вода есть почти всегда, покупаться можно даже утром, вода в бочке не успевает остыть за ночь. Да и в случае выключении воды у меня 200 литров запас есть.
Подведу итог: что бы я изменил в этой конструкции. Вода буквально через водогрейку прогоняется принудительно, то можно было бы взять шланг для воды меньшим диаметром и уложить спиралью. Водогрейка стала бы ещё более действенной.
